低成本多功能龙门式自制数控加工机架

这套龙门式机架结构的设计，核心瞄准个人工坊、小型创客空间的轻量加工需求，这类场景往往不需要高刚性重切削的工业级机床，却需要覆盖多品类的轻加工任务，同时要把整机成本控制在极低的区间，避免非商用场景下的设备投入浪费。从结构选型来看，采用双侧立板支撑横梁的龙门布局，相比悬臂式结构，横梁的受力变形量更小，加工过程中Z轴执行端的位置精度更稳定，同时这种开放式的工作台布局，没有封闭机身的空间限制，待加工工件的装夹边界更灵活，只要工件厚度不超过Z轴的有效行程，长度和宽度在工作台范围内，都可以直接装夹固定，不需要额外改造机身结构。

机架主体采用胶合板作为加工材质，一方面是胶合板的裁切加工门槛极低，个人用户只需要手持切割工具就可以完成所有板材零件的下料，不需要依赖金属切削的专用设备，大幅降低自制过程的加工难度；另一方面胶合板的自身阻尼特性优于同厚度的铝合金型材，轻载加工过程中可以吸收部分切削振动，减少加工表面的振纹，同时板材的拼接采用螺栓紧固的方式，不需要复杂的焊接工艺，普通用户按照装配关系就可以完成整机的组装，后期如果需要调整机架尺寸或者更换损坏的板材零件，只需要拆卸对应位置的螺栓就可以完成替换，维护成本极低。

从功能拓展性来看，这套机架没有绑定单一的加工功能，用户只需要更换Z轴末端的执行模组，就可以切换不同的加工用途：加装高速电主轴和对应的夹头刀具，就可以完成软金属、塑料、木材的轻载铣削加工，适合制作小型结构件、创意手板；更换激光模组之后，就可以完成薄木板、亚克力、皮革等材料的切割与表面雕刻，满足文创产品、标识牌的制作需求；如果更换成熔融沉积的挤出模组，配合对应的热床平台，就可以直接作为FDM3D打印机使用，完成三维实体零件的快速成型，一台机架覆盖三类常用的创客加工需求，不需要单独购置三台设备，大幅节省小型工作空间的设备摆放面积。

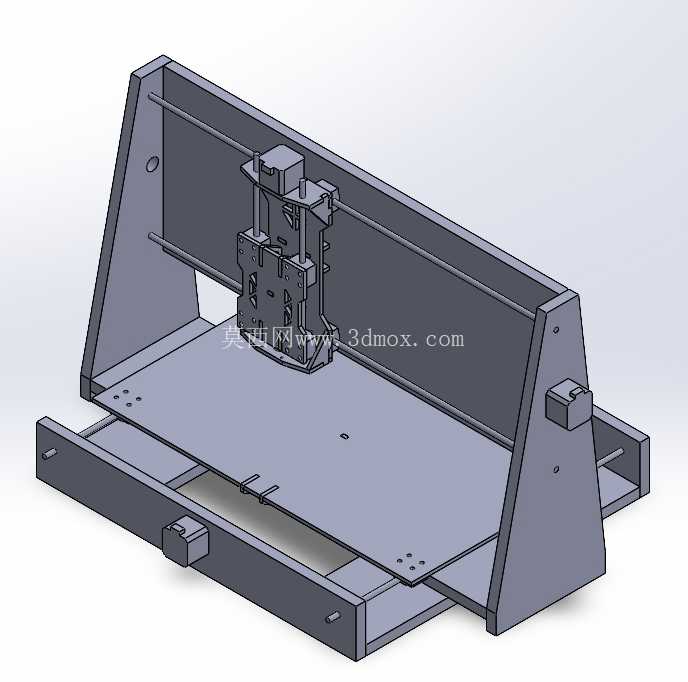

从安装边界来看，整机的底座采用双层框架结构，下层框架作为整机的支撑基础，接触地面的位置可以预留脚轮或者调平脚杯的安装孔，方便用户根据使用场景选择移动或者固定放置；上层框架作为工作台的安装基准，表面预留了T型槽或者阵列安装孔的加工位置，用户可以根据自己常用的装夹方式，加装台钳、工件压板或者专用夹具，不需要对工作台面进行二次改造。两侧的三角形支撑立板，在保证支撑强度的同时，没有占用工作台两侧的操作空间，用户装卸工件的时候可以从三个方向靠近工作台，操作便利性优于封闭结构的小型机床。横梁部分采用直线导轨作为传动支撑，导轨的安装面在板材裁切的时候就预留了定位基准，组装的时候只需要依靠板材的加工面就可以完成导轨的找正，不需要复杂的打表校准过程，降低了用户的组装调试门槛。Z轴滑台采用叠层安装结构，预留了标准的模组安装孔位，不同功能的执行模组都可以通过螺栓直接固定，不需要额外设计转接板，用户切换功能的时候只需要更换模组、重新接线就可以完成功能切换，不需要重新校准整机的运动坐标系。

这套结构的设计没有追求工业级机床的高精度和高刚性，而是把设计重心放在易加工、易组装、多功能、低成本几个核心维度，适配非工业场景下的轻量加工需求，对于个人创客、小型工作室来说，既可以满足日常的加工制作需求，又不需要承担过高的设备成本和空间成本，同时胶合板的材质也方便用户根据自己的实际加工需求，对机架尺寸进行缩放调整，比如需要加工更大尺寸的工件，只需要加长横梁和工作台对应的板材零件，就可以扩大整机的加工行程，不需要重新设计整体结构，结构的可拓展性极强。在实际使用过程中，用户可以根据自己的加工需求，选择对应的传动部件，比如轻载场景下可以用皮带传动降低噪音和成本，需要更高铣削精度的时候可以更换成滚珠丝杠传动，提升传动精度和刚性，机架本身的结构完全可以兼容两种传动方式的安装，不需要对板材零件进行修改。
