车床内圆弧半径加工专用刀具结构

在普通车床的内型面加工场景中，小半径内圆弧的加工一直是实操中的难点，尤其是针对二冲程发动机气缸盖这类对内壁圆弧轮廓度、表面粗糙度有明确要求的工件，常规焊接式车刀很难保证加工半径的一致性，换刀校准的辅助时间也会大幅拉长单件加工周期。这款内圆弧半径刀具就是针对这类加工痛点开发的专用切削工装，适配普通卧式车床的刀架安装位，无需对机床原有结构做任何改造，装夹后即可直接投入生产。

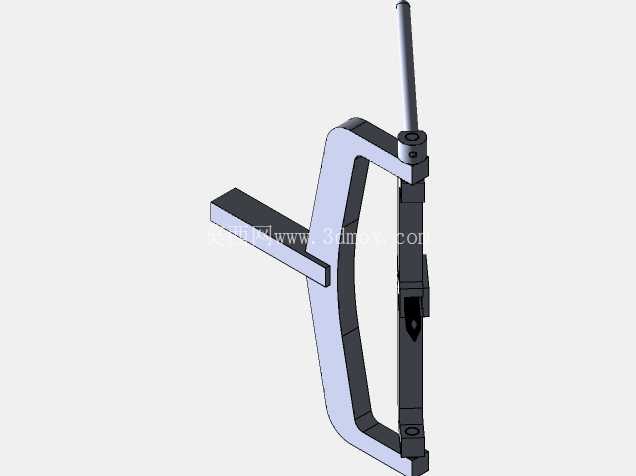

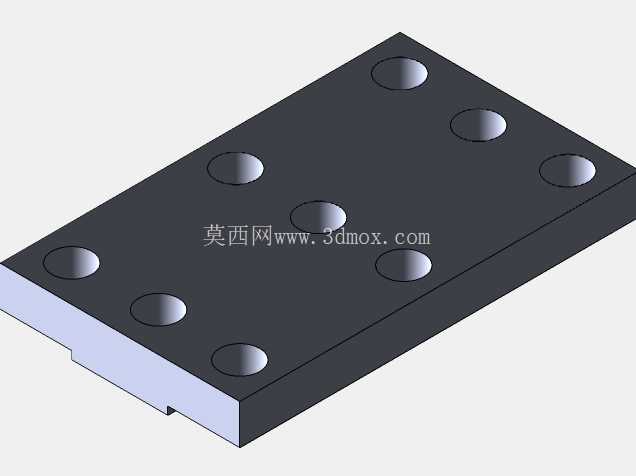

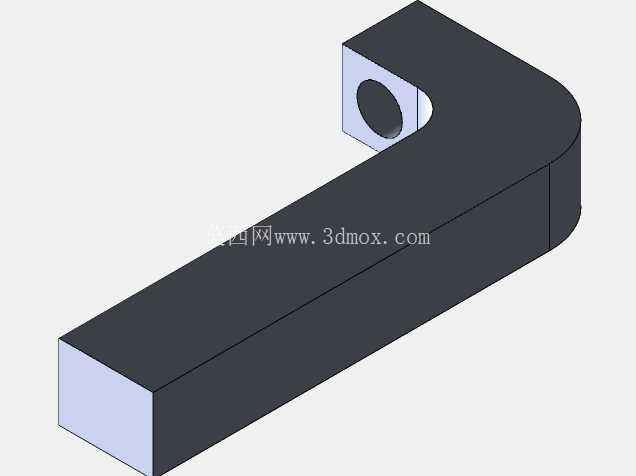

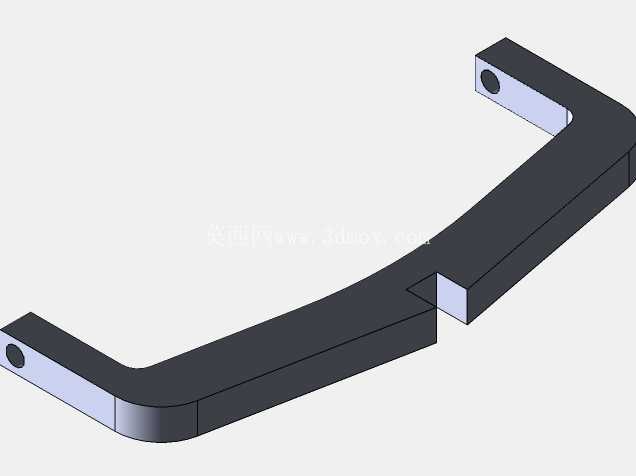

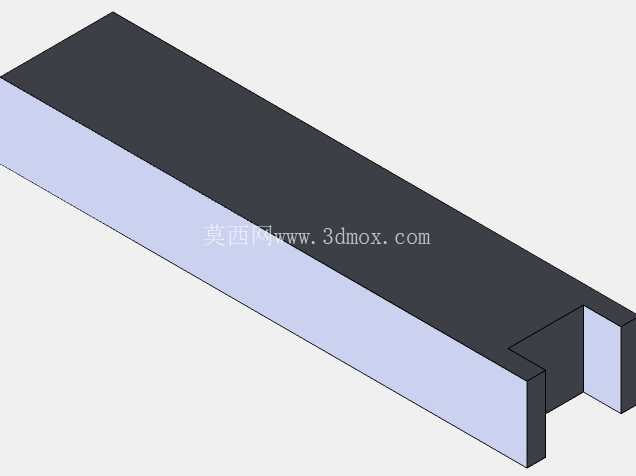

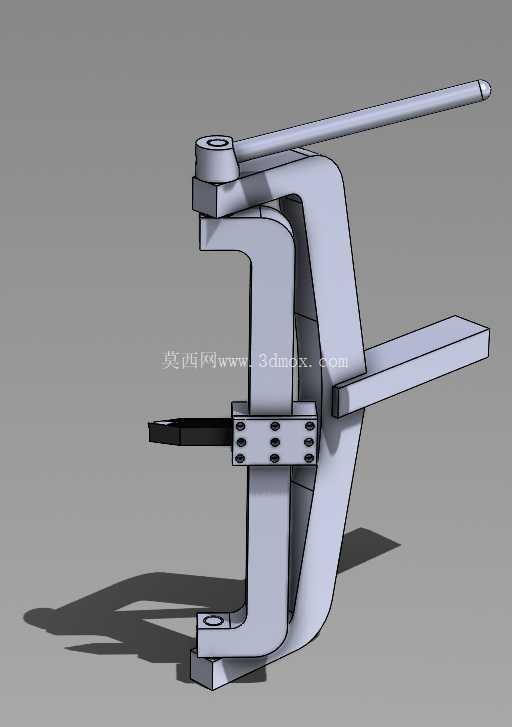

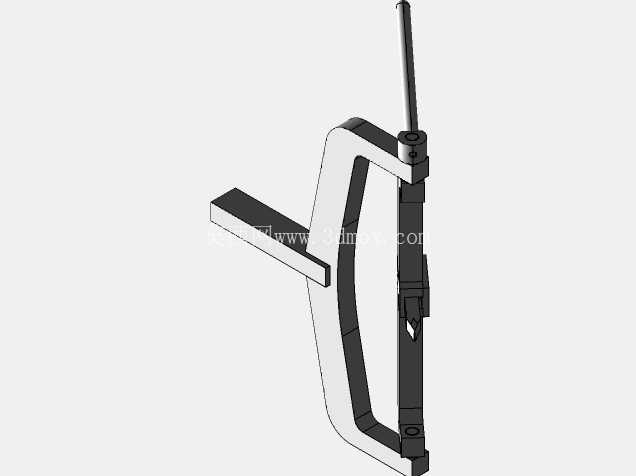

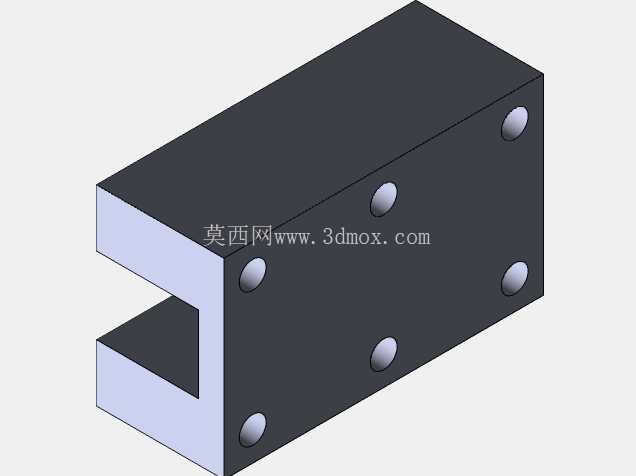

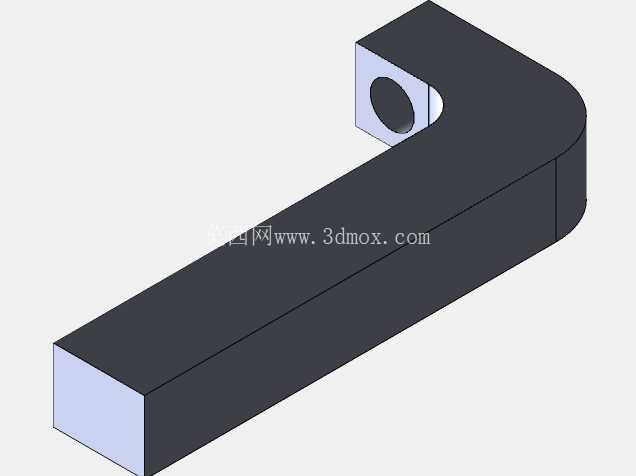

从结构设计逻辑来看，这款刀具采用分体式框架结构，整体受力路径经过优化，避免了细长刀杆常见的振颤问题。刀具的核心切削部分采用可换式刀片设计，刀片通过多组紧固件压合在刀座前端，更换刀片时无需拆卸整个刀体，仅需松开前端压块即可完成刀片替换，大幅减少了换刀后的对刀时间。刀体的主体框架采用厚钢板激光切割成型，除刀架连接部位需要配合车床刀架的装夹尺寸做少量铣削加工外，其余结构件均可直接通过激光切割下料后拼接装配，加工工艺性好，制造成本可控，适合中小批量的工装自制场景。

实际加工能力方面，这款刀具可稳定加工最小40毫米的内半径，该加工半径与刀片伸出长度匹配，加工过程中刀体不会与工件内壁发生干涉。刀具自身高度为25毫米，总高度290毫米，安装时可直接适配普通卧式车床的标准四方刀架，装夹时需保证刀体基准面与刀架装夹面完全贴合，避免因装夹倾斜导致加工圆弧出现椭圆偏差。针对Colchester Triumph 2000这类常见的普通卧式车床，刀体的安装尺寸经过匹配验证，刀架锁紧后刀具的悬伸长度控制在刚性最优区间，切削过程中可承受较大的进给量而不出现让刀现象。

在切削性能验证环节，针对刀片部位的载荷做了模拟验证，在刀片处施加1000牛的点载荷模拟极端切削工况下的切削力，刀体各连接部位的变形量均在允许范围内，紧固件无松动风险，框架结构无明显形变，可满足常规钢材、铸铁材料的内圆弧切削需求。刀具的操作端设置有加长的操作手柄，在加工过程中可通过手柄手动控制进给，实现小半径内圆弧的精准走刀，相比靠模加工的方式，这种手动控制的结构灵活性更高，可针对不同工件的加工余量调整进给节奏，尤其适合修配类、小批量定制类零件的内圆弧加工。

需要注意的是，这款刀具适配svvbn1212 h11规格的刀片，使用时需根据加工材料选择对应材质的刀片，加工钢件时选用硬质合金涂层刀片，加工铸铁时可选用无涂层硬质合金刀片，安装刀片时需保证刀片切削刃的圆弧中心与刀体回转中心重合，否则会导致加工出的内圆弧半径出现偏差。刀体的各铰接部位在使用前需加注少量润滑油，保证操作手柄转动顺畅，避免因铰接部位卡滞导致走刀停顿，在工件表面留下刀痕。日常存放时需在刀片部位涂抹防锈油，避免切削刃锈蚀影响加工表面质量，长期使用后若铰接部位出现磨损间隙，可通过调整铰接轴的紧固件消除间隙，保证刀具的加工精度。

在实际生产场景中，这类专用内圆弧刀具可大幅降低二冲程气缸盖这类零件的加工难度，无需购置专用的成型刀具或数控设备，仅在普通车床上即可完成高精度内圆弧面的加工，对于小型机加工车间、维修类工坊来说，是实用性极强的专用工装，相比外购的标准成型车刀，这种自制结构的刀具成本更低，维护更方便，可根据具体的加工半径需求快速调整刀片位置，适配不同尺寸的内圆弧加工需求。
