保时捷品牌盾形标识立体结构设计

　　从实际应用场景来看，该标识结构可直接适配三类核心工程需求：其一为整车外饰件的装配匹配，覆盖车头进气格栅位、车尾箱盖位、轮毂中心盖位、方向盘中央装饰位等原厂装车位置，结构预留的安装定位柱、背胶贴合平面完全对应量产车型的安装边界，不需要二次修整结构即可匹配工装夹具定位；其二为后市场改装场景的适配，包括个性化车标替换、车身装饰贴、内饰金属贴件等改装配件的开发，结构分层设计支持不同材质的分件加工，比如金属蚀刻片、亚克力分层切割、软胶注塑等工艺都能直接基于该模型拆分加工件；其三为展陈与文创场景的应用，包括4S店展厅立体标识制作、车展展台视觉构件、品牌周边文创产品的结构开发，模型的曲面精度可满足大尺寸放大加工的表面光顺要求，不会出现放大后曲面褶皱、棱线错位的问题。在汽车品牌视觉识别体系搭建、展陈道具制作、改装配件开发以及文创衍生产品设计的实际工程场景中，品牌标识的三维结构数据是核心基础输入项，本次完成的保时捷盾形标识立体结构，完全围绕实车装配、后装适配、多场景复用的实际需求展开设计，没有冗余的装饰性结构，所有曲面、分层、倒角参数都匹配工业生产的实际公差要求。

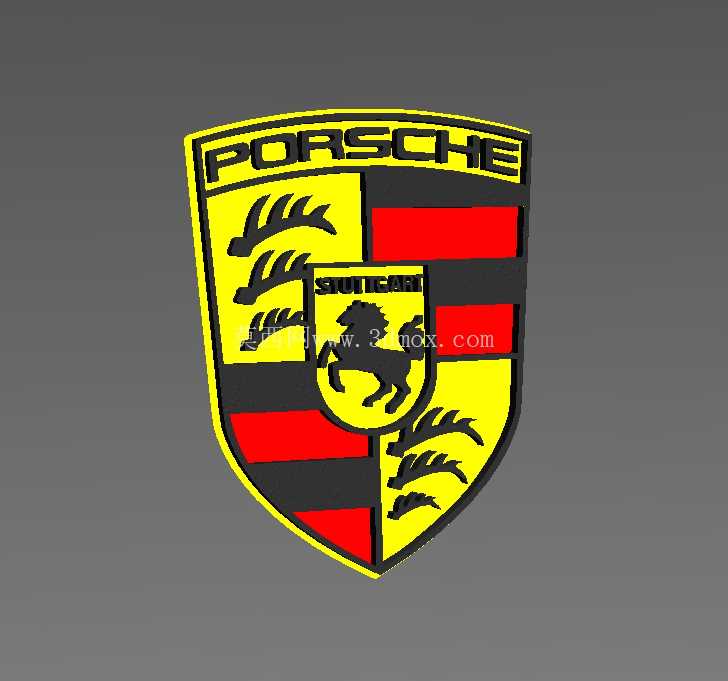

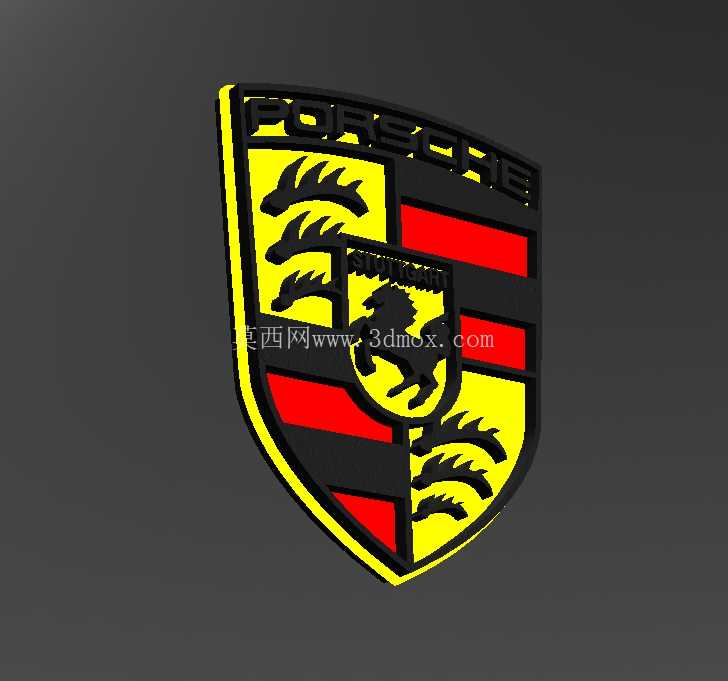

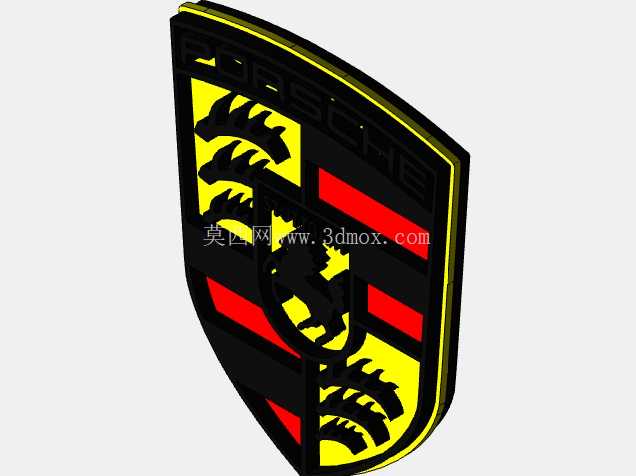

　　设计思路上完全还原保时捷盾形标识的视觉层级逻辑，整体外轮廓为上窄下宽的盾形结构，边缘做了等宽的凸起包边，包边内侧做了0.3mm的下沉台阶，用于匹配外层装饰圈的装配间隙，避免不同材质拼接时出现溢胶、错位的问题。标识内部的元素分层严格遵循视觉优先级：最底层为分块色区基底，黑色块、红色块、黄色块的区域边界做了0.15mm的高度差，既满足涂装分色的遮挡需求，也适配多材质镶嵌的装配公差；中层为跃马、鹿角、条纹等核心识别元素，所有元素的边缘都做了R0.2的圆角处理，避免加工时出现锐边崩缺，同时元素与基底的连接位置做了渐变过渡的加强筋，不会出现小尺寸元素在注塑、3D打印时断裂的问题；最上层为顶部的品牌文字区域，文字凸起高度比中层元素高0.2mm，形成清晰的视觉层次，文字的笔画宽度统一控制在1.2mm以上，满足激光雕刻、蚀刻、注塑等工艺的最小加工宽度要求，不会出现笔画糊连、缺笔断划的问题。

　　外形尺寸与安装边界方面，模型按照1:1实车标尺寸做参数化设计，整体盾形高度95mm、宽度72mm，整体厚度8mm，其中安装贴合面为完全平整的平面，平面度公差控制在0.1mm以内，可直接适配3M背胶粘贴、卡扣安装、螺丝固定三种主流安装方式；模型背面预留了两个直径3mm、深度4mm的定位柱孔，孔位中心距对应量产车型的原厂安装孔位，不需要重新打孔即可直接替换原厂车标；如果用于小尺寸场景比如轮毂盖、方向盘标，可直接通过参数化缩放调整尺寸，缩放过程中所有圆角、高度差、间隙参数会按比例自动匹配，不会出现缩放后结构壁厚不足、间隙过小无法装配的问题。从结构工艺适配性来看，该模型支持多种加工方式的直接输出：如果做金属材质的车标，可直接导出STL文件用于失蜡铸造，所有拔模角度统一设置为1.5度，满足铸造脱模要求，不需要后期补做拔模处理；如果做亚克力材质的发光标识，可直接拆分各层结构导出切割文件，每层的厚度差预留了导光板的安装空间，内部可嵌入LED灯组实现背光效果；如果做3D打印的样件验证，模型的最小壁厚控制在1.2mm以上，满足FDM、光固化等不同3D打印工艺的最小壁厚要求，打印时不需要添加额外支撑即可完成所有细节结构的成型，表面处理后可直接用于展陈样件、装配验证。

　　在实际结构验证过程中，针对户外使用场景做了专门的结构优化：标识外边缘的包边做了向后的翻边结构，可避免雨水、灰尘进入安装面与车身的间隙，减少长期使用后安装位积水锈蚀的问题；所有凸起元素的根部都做了R0.3的圆角过渡，减少洗车、外力剐蹭时的应力集中，避免标识元素出现磕碰掉漆、断裂的问题；标识表面的凸起高度统一控制在1.5mm以内，不会因为凸起过高导致洗车机毛刷剐蹭损坏，也符合整车外饰件的凸出量安全要求，不会出现碰撞时凸起结构伤人的风险。针对不同材质的表面处理需求，模型的各分色区域都做了独立的面组拆分，导出工程图时可直接标注不同区域的表面处理要求，比如黑色区域做哑光磨砂处理、红色黄色区域做高光烤漆处理、金属元素区域做镀铬或者拉丝处理，不需要后期重新拆分面组，可直接对接加工厂商的生产流程，减少结构设计到生产落地的沟通成本。
