阿克曼汽车转向几何结构三维建模

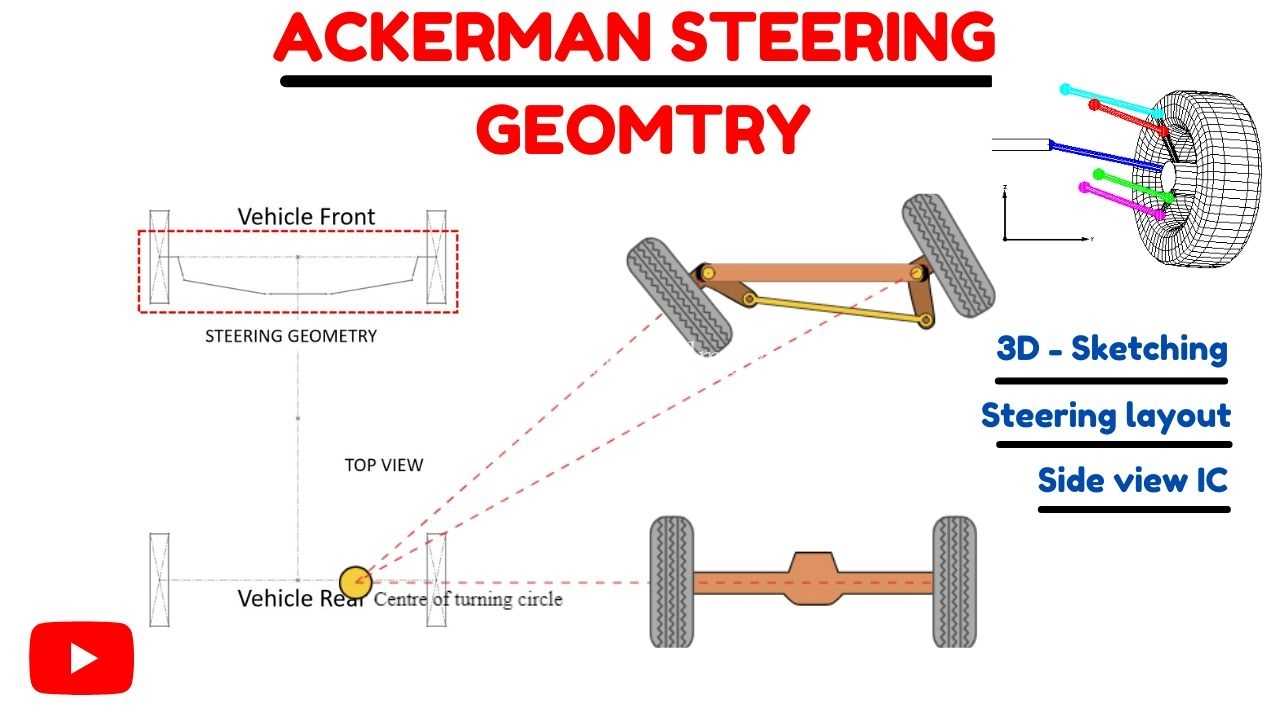

　　在越野巴哈赛车、小型乘用车辆的底盘开发环节，阿克曼转向几何的匹配度直接决定车辆过弯时的轮胎磨损程度、转向操控精准性以及低速行驶的灵活性，这套三维结构完整还原了阿克曼转向的核心运动逻辑，可直接用于底盘转向系统的方案验证、运动干涉检查以及教学演示场景。从实际工程应用来看，这套转向结构主要适配非独立前悬的轻型车辆、巴哈越野赛车以及小型场地作业车辆，核心用途是在车辆转向过程中，让内外侧前轮按照不同的偏转角度转动，确保所有车轮的瞬时转向中心交汇于后轴延长线的同一点，避免轮胎出现侧滑拖磨的问题，尤其在场地竞速、非铺装路面行驶场景下，合理的阿克曼转角匹配能大幅降低转向阻力，提升车手的转向操控手感，减少轮胎的异常损耗。

　　从功能特性来看，这套结构完整包含了转向节臂、横拉杆、转向主销以及车轮安装位的全部运动副约束，可直接在三维环境中模拟不同转角下的车轮姿态，验证最大转向角时的轮边与悬架、车架的间隙边界，同时能直观呈现转向梯形的几何关系，帮助设计人员快速调整横拉杆长度、转向节臂安装角度，匹配不同轮距、不同轴距车型的阿克曼率需求，避免实车装配后出现转向卡滞、轮胎蹭擦车架的问题。在设计思路层面，这套结构完全遵循阿克曼转向几何的核心原理，将转向梯形的断开点设置在靠近后轴中心的位置，保证转向时内侧车轮的偏转角度始终大于外侧车轮，同时兼顾了转向拉杆的受力角度，避免大转角下横拉杆出现过大的弯折受力，降低转向过程中的零件变形风险；结构上采用了简化的杆件连接形式，省略了冗余的助力结构、减震安装位，核心突出转向几何的运动关系，既可以作为整车底盘设计的子模块直接调用，也能单独用于转向梯形的参数优化迭代。

　　从安装边界与尺寸参考来看，这套结构的轮距、主销间距参数均参考常规小型巴哈赛车的设计取值，转向横拉杆的安装高度预留了与前桥、悬架摆臂的装配间隙，车轮偏转的最大角度设置为内侧38度、外侧32度，符合常规越野车辆的转向角设计范围，主销后倾、内倾的角度参数也预留了可调整的建模基准，设计人员可根据实际车型的轴距、轮距参数直接修改对应草图尺寸，快速适配不同车型的转向需求，不需要重新搭建运动约束关系。

　　在实际建模过程中，这套结构的所有运动副均按照实车的铰接关系设置，转向节与主销为旋转副约束，横拉杆两端为球铰约束，可直接进行运动仿真，输出不同转角下的车轮转角差、拉杆受力角度等关键参数，帮助设计人员在方案阶段就排查出转向不足、转向过度以及运动干涉的潜在问题，减少后续实车调试的迭代次数。对于面向学生巴哈赛事的设计团队、小型低速车辆的底盘开发人员来说，这套结构可直接作为转向系统设计的基准模板，通过调整关键几何参数快速完成不同车型的转向梯形匹配，大幅缩短前期方案设计的周期，同时直观的几何结构展示也能用于团队内部的技术沟通，帮助非结构专业的队员快速理解阿克曼转向的工作原理，统一设计思路。
