金士顿便携U盘外观结构三维设计

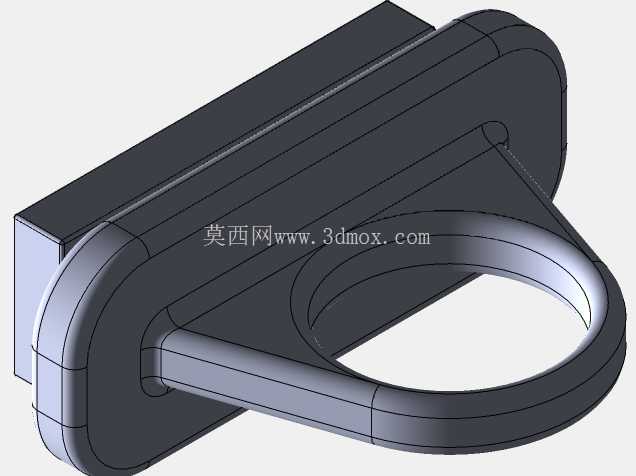

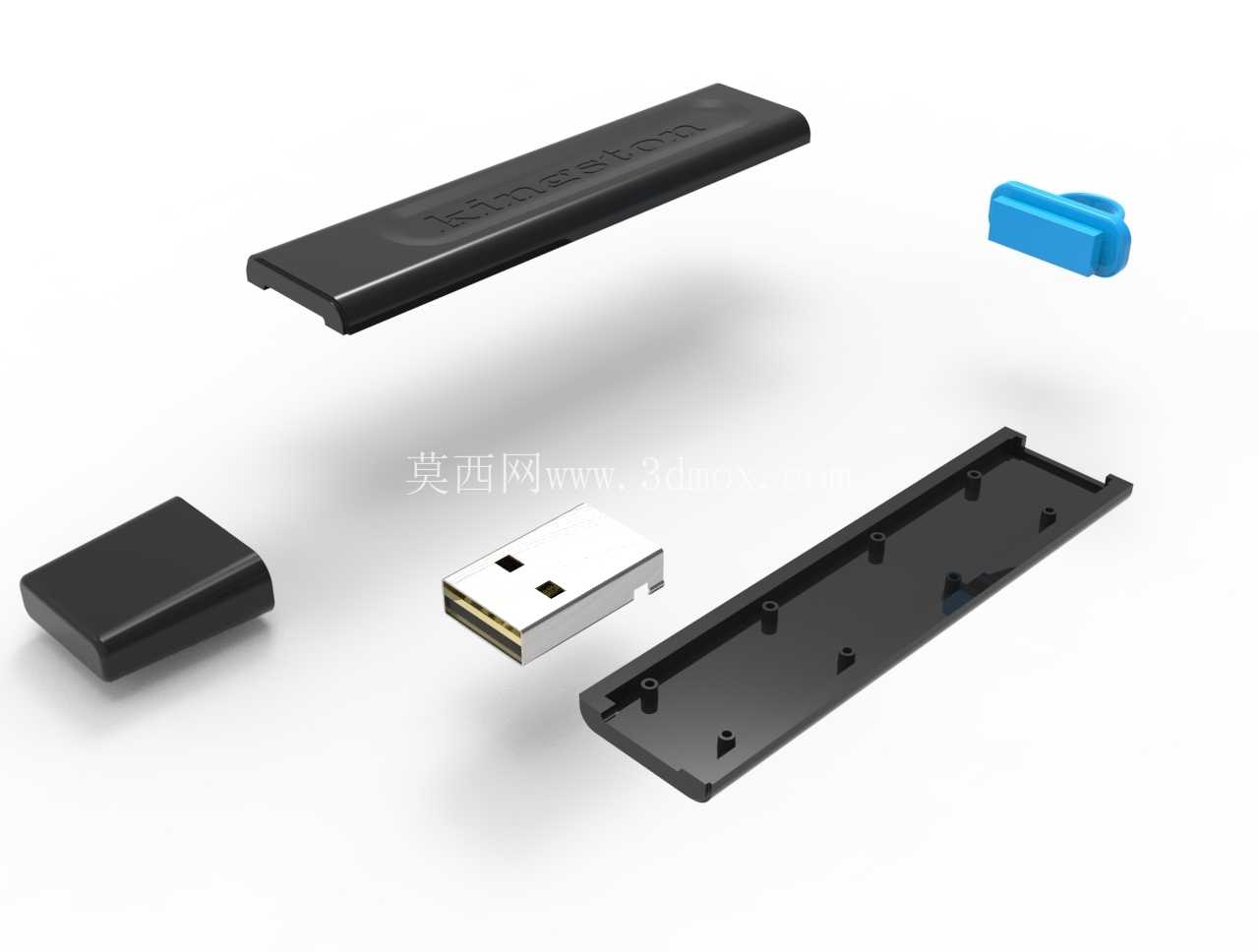

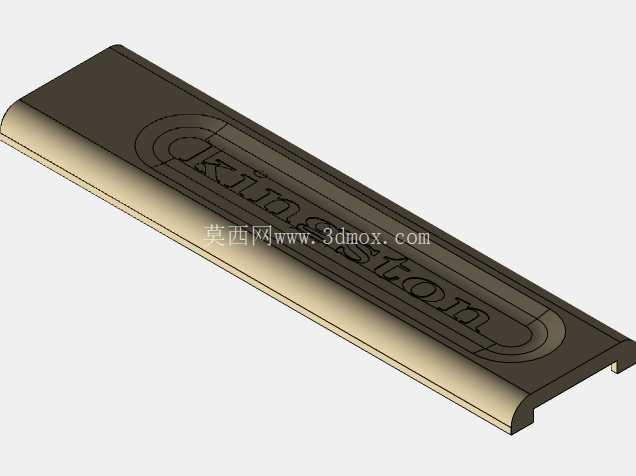

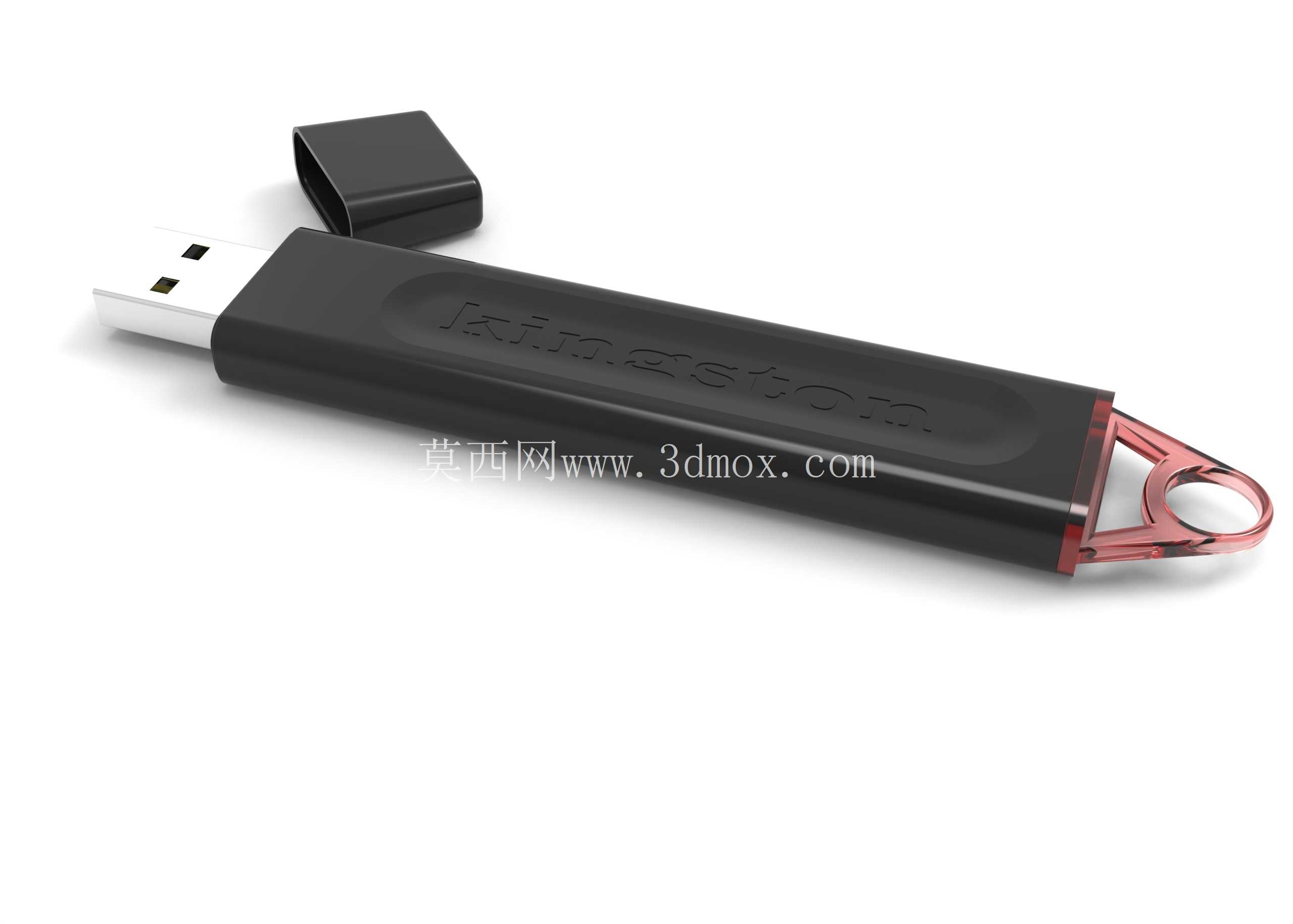

　　日常办公场景里，这类便携闪存存储设备是跨设备传输小体量工程文档、二维图纸截图、三维模型轻量化文件的常用载体，不需要依赖网络传输就能完成不同工位、不同离线设备间的数据流转，在生产车间的工控机、设计岗工作站、外出调试的笔记本之间传递参数文件时，比云端传输更适配无稳定网络的现场环境。这款U盘的结构设计采用分体式盖帽结构，盖帽与主体采用过盈配合的卡扣方式固定，不需要额外增设弹簧、滑扣等活动结构，整体零件数量控制在主体外壳、盖帽、USB公头金属基座、内部PCB承载板四个核心部分，装配工序简单，量产时的组装良率更容易控制。主体外壳做了长条形圆角过渡处理，所有棱边都做了R0.8以上的倒圆角，没有尖锐的直角结构，日常插拔时不会划伤手部，放在工装口袋、文件袋里也不会刮蹭纸质图纸或者其他随身物品。尾部预留的挂绳孔位做了一体化的凸台加厚处理，孔位边缘做了整圈的圆弧倒角，挂绳穿过之后不会因为日常晃动产生应力集中导致外壳开裂，这个位置的壁厚比主体外壳平均壁厚厚0.6mm，能承受日常挂在钥匙串上的拉扯力，不会出现孔位断裂的情况。

　　USB公头部分的金属基座尺寸严格遵循通用USB接口的规范尺寸，插拔行程的公差控制在±0.1mm范围内，既能保证插入设备接口时的顺畅度，不会出现过松导致接触不良、过紧导致插拔费力的问题，金属基座和塑料外壳的衔接位置做了一圈定位止口，装配时可以直接卡入外壳的定位槽，不需要额外打胶就能固定，后期如果需要维修拆解也能无损拆开。外壳表面做了细微的磨砂纹理处理，握持插拔的时候能增加摩擦力，手上沾有少量车间常见的切削液、润滑油残留时也不会打滑，同时磨砂表面不容易残留指纹和划痕，日常使用过程中外观的耐久度更好。

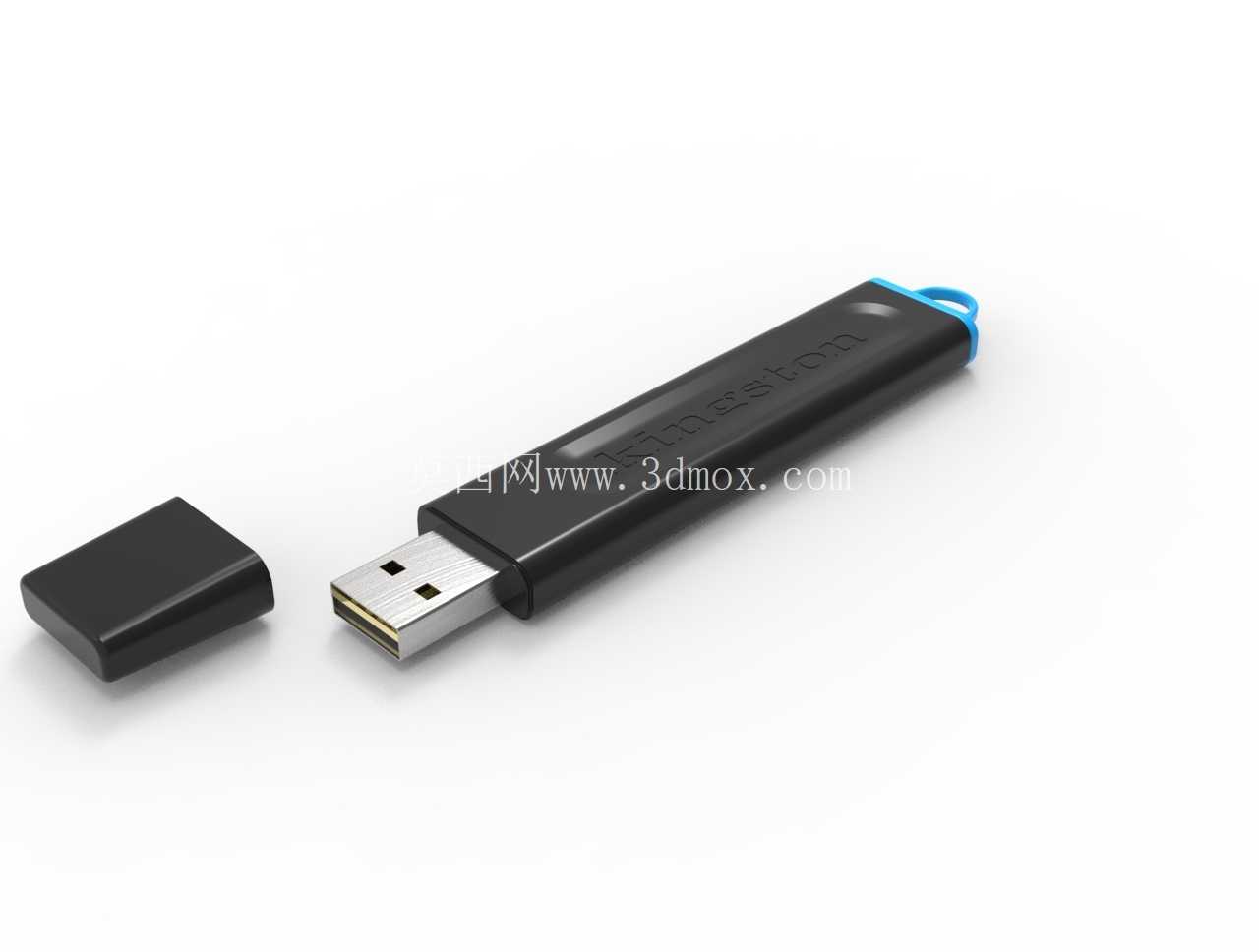

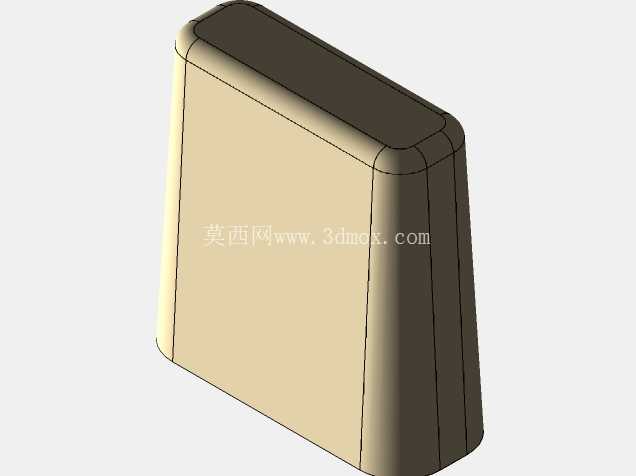

　　内部的PCB板采用狭长型布局，刚好适配外壳的内部腔体空间，板上的闪存芯片、主控元件都做了贴装位置的避让，不会和外壳内壁产生干涉，腔体内部预留了0.2mm的间隙，方便装配时的定位，也能给元件工作时产生的少量热量留出散热空间，不会因为密闭空间导致热量堆积影响元件寿命。盖帽的内部尺寸和USB公头端的外壳凸台做了匹配的过盈设计，盖帽扣上之后能完全包裹住金属公头部分，避免日常携带时金属触点被灰尘、金属碎屑污染，也能防止外力磕碰导致公头变形，盖帽的外侧做了一圈细微的防滑凸棱，拔盖帽的时候手指能有足够的施力点，不需要用太大的力气就能取下。

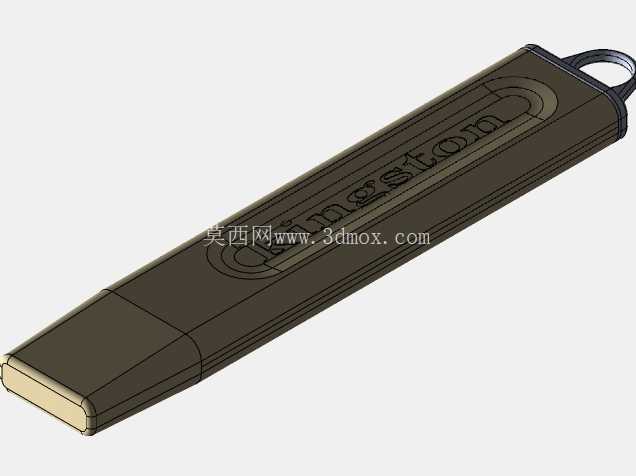

　　整体的外形长度控制在60mm以内，最大宽度18mm，厚度8mm，属于非常小巧的尺寸规格，插在设备接口上的时候不会遮挡相邻的其他接口，尤其是在工控机、笔记本这类接口排布比较紧凑的设备上使用时，不会因为U盘体积过大导致旁边的接口无法正常使用。设计过程中优先考虑了日常使用的耐用性，所有活动配合的位置都没有做易损的薄壁结构，外壳选用的常规硬质塑料材质就能满足日常使用的强度要求，不需要采用特殊的高性能材料就能达到抗摔、耐磨的使用需求，量产的物料成本也能控制在合理区间。从结构建模的角度来看，整个模型的曲面都是规则的拉伸、倒圆角特征，没有复杂的异形曲面，建模过程中先确定USB公头的基准尺寸，再向外延伸绘制外壳的主体轮廓，最后叠加盖帽、挂绳孔的结构，所有特征的参数都可以根据实际的物料选型做快速调整，比如调整外壳长度适配不同容量的PCB板尺寸，或者调整挂绳孔的大小适配不同规格的挂绳配件，模型的特征树结构清晰，后续做衍生设计的时候可以直接修改参数生成新的方案，不需要重新绘制基础轮廓。
