螺旋弹簧式握力训练手部抓握器械

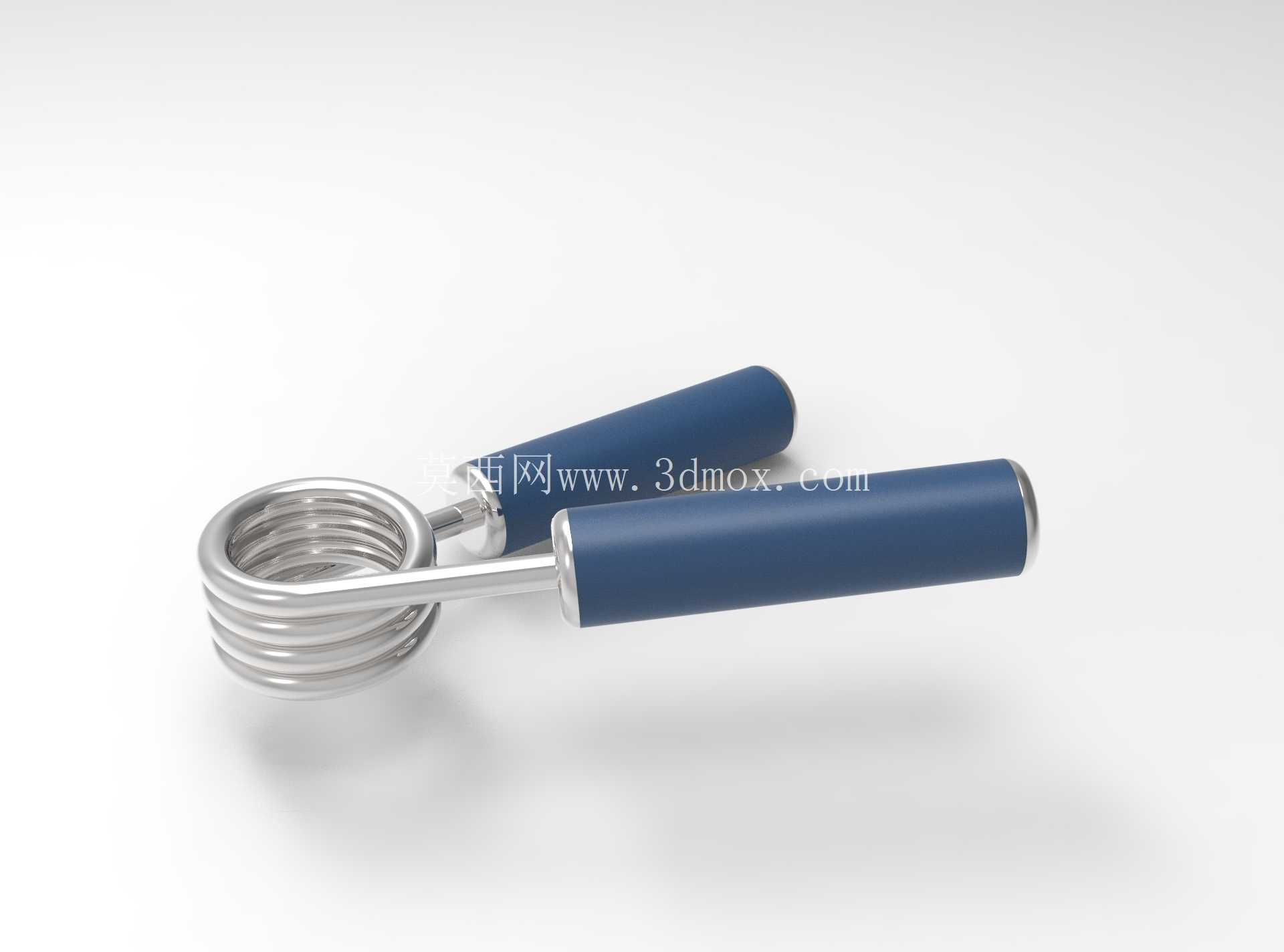

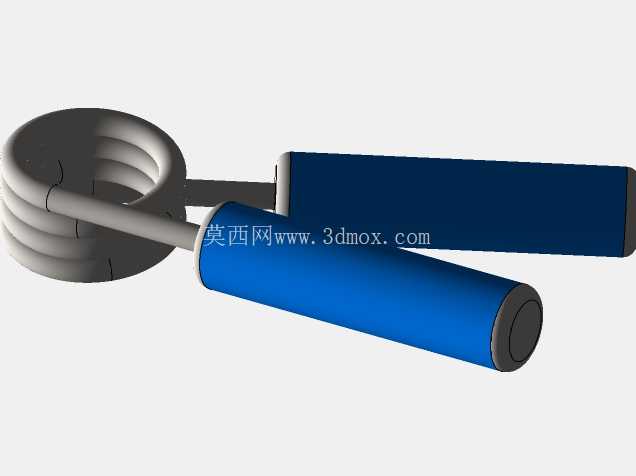

日常手部力量训练场景中，这类螺旋弹簧结构的抓握器械是普及率极高的小型力量训练工具，既可以用于普通健身人群的前臂肌群强化，也能作为康复训练阶段的手部功能恢复辅具，适配办公间隙碎片化训练、家庭日常健身、运动康复科室辅助训练等多类场景。从结构设计逻辑来看，这款抓握器采用单组螺旋扭力弹簧作为核心施力部件，弹簧两端通过铆压结构与两根金属芯杆连接，金属芯杆外部包裹防滑握套，整体没有多余的冗余结构，零件数量少，装配工序简单，量产时的工艺成本可控。

设计阶段首先要明确核心受力边界，螺旋弹簧的线径、有效圈数、中径尺寸直接决定了握力档位，常规家用款的握力阈值通常设置在20kg到50kg区间，适配不同力量基础的使用人群，建模时需要先确定弹簧的扭力参数，通过扭力计算公式反推弹簧的几何参数，避免出现握力过大无法正常握持、或是握力过小达不到训练效果的问题。金属芯杆与弹簧连接的位置需要做圆角过渡处理，避免应力集中导致长期反复受力后出现金属疲劳断裂，芯杆的直径要匹配握套的内孔尺寸，保证握套装配后不会出现转动、滑脱的问题。

握套部分采用圆柱型结构，表面做哑光防滑处理，握持区域的直径设置在30mm到35mm之间，符合成年人手部握持的人机工程学尺寸，握套长度控制在100mm到120mm，能够完整贴合手掌的握持接触面，减少长时间握持产生的局部压痕。两根握杆在自然不受力状态下的张开角度设置在30度左右，握持受力后握杆的闭合行程控制在40mm到50mm，匹配成年人手掌的最大开合范围，避免行程过大导致握持时手腕过度弯折。

从安装与使用边界来看，这款器械属于独立使用的小型健身工具，不需要额外的安装固定结构，整体重量控制在200g到300g之间，方便随身携带，使用时没有场地限制。建模过程中需要重点校核弹簧与芯杆连接位置的装配公差，铆接位置的过盈量要控制在合理区间，既要保证连接强度足够承受反复的扭力载荷，也要避免铆接压力过大导致弹簧端部出现变形，影响扭力输出的一致性。握套与金属芯杆之间可以采用小过盈配合，装配后不需要额外的粘接固定，就能保证使用过程中握套不会与芯杆发生相对转动。

实际使用过程中，反复握持施力时弹簧会产生规律的弹性形变，这就要求弹簧材料选用65Mn这类优质弹簧钢，经过淬火回火处理后达到合适的硬度，保证长期使用后不会出现塑性变形、弹力衰减的问题。金属芯杆可以选用普通碳素结构钢，表面做镀铬处理，提升防锈能力与表面光洁度，避免长期接触手部汗液出现锈蚀。握套部分通常选用PVC或者TPE材质，既有足够的结构强度，也能提供合适的握持摩擦力，同时材质的触感温和，低温环境下使用也不会出现过硬硌手的问题。

结构细节上，握杆的外端做圆弧收边处理，没有尖锐的棱角，避免握持时手部滑出被金属边缘划伤。弹簧的两端圈并紧磨平，保证与芯杆连接时端面贴合平整，受力时弹簧的形变均匀，不会出现偏载导致的弹簧歪斜、卡滞问题。建模时需要还原弹簧的螺旋升角、有效圈数的真实参数，保证虚拟装配后握杆的张开角度、闭合行程都与实际产品一致，后续如果要做结构优化，比如调整握力档位、更换握套材质，都可以在这个三维模型基础上直接修改参数，不需要重新从零开始建模，能够大幅缩短产品改型的设计周期。针对康复训练场景的特殊需求，还可以在这个基础结构上调整弹簧参数，推出更低握力档位的型号，适配手部术后恢复、肌力较弱的老年人群使用，只需要更换不同线径的弹簧，其余结构件都可以通用，能够有效降低系列化产品的开模与生产成本。
