铰接式四连杆联动传动结构

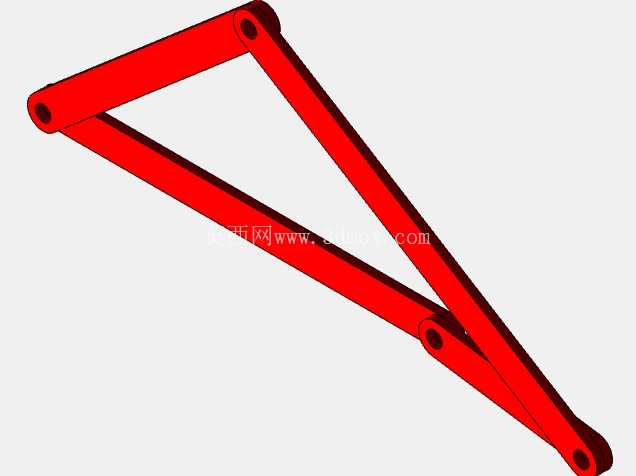

　　这套四连杆铰接结构是机械传动领域最基础也最具普适性的运动转换单元，日常在轻工包装设备的取料摆臂、农用机械的悬挂调节架、自动化产线的工件翻转工位、物流分拣的拨料摆杆上都能见到它的衍生结构，甚至民用领域的折叠晾衣架、汽车引擎盖支撑铰链、办公椅倾仰调节结构，核心运动逻辑都和这套结构同源。从结构组成来看，整套构件包含三根等宽等厚的长条刚性杆与一根固定安装基座，四个铰接点全部采用同轴圆柱销配合，销孔与杆身做了同轴度公差约束，避免运动过程中出现卡滞或侧向窜动，所有杆身的铰接端都做了圆弧过渡处理，既消除了应力集中风险，也避免杆身摆动时出现边角干涉。

　　设计这套结构时，首先要根据实际工况的行程需求确定各杆的长度比例——如果需要实现大摆角的往复运动，就适当加长主动杆与从动杆的长度比，缩小固定杆的跨距；如果需要实现近似直线的输出轨迹，就要按照曲柄摇杆机构的杆长约束条件，校核最短杆与最长杆的长度和是否小于等于其余两杆长度之和，确保主动杆整周转动时从动杆能按照预设角度往复摆动，不会出现死点位置卡滞。从安装边界来看，这套结构的固定杆两端铰接孔中心距为整个机构的安装基准，安装时需要保证两个固定铰接点的同轴度误差控制在0.02mm以内，否则会出现杆身憋劲、转动阻力骤增的问题；所有活动铰接点的销配合都采用间隙配合，预留0.01-0.03mm的装配间隙，既保证转动灵活，也不会出现过大的回程间隙影响传动精度。

　　杆身的截面采用等厚度矩形截面，厚度根据负载工况选定，轻载搬运场景下杆厚取8-12mm即可满足强度要求，重载冲压送料场景则需要加厚到20mm以上，同时在杆身侧面增加加强筋提升抗弯刚度。实际应用中，这套结构可以通过调整各杆的长度比例实现不同的运动轨迹输出：当固定杆为最短杆时，机构可以演变为双曲柄结构，实现两个转动轴的等速或不等速连续传动；当从动杆为最短杆时，则成为双摇杆结构，实现两个摆动角度的联动，常用于工程机械的转向联动机构。

　　建模过程中需要重点校核各杆在极限摆动位置的干涉情况，当主动杆摆动到最大角度位置时，相邻杆身的最小间隙要保留1mm以上，避免加工误差导致运动过程中出现硬碰撞；所有铰接孔的端面都要做倒角处理，方便装配时销轴的导入，也能避免锐边割伤装配人员。这套结构的核心优势在于运动可靠性高，所有运动副都是低副，接触面压强小，磨损速度慢，日常维护只需要定期在铰接点加注润滑脂即可，不需要复杂的保养流程，非常适合在工况复杂、维护不便的户外设备或长期连续运行的自动化产线上使用。很多刚接触结构设计的工程师容易忽略杆长比的校核，直接按照大概比例建模，最后装配完成才发现机构存在死点，或者输出行程达不到设计要求，反复修改杆长反而浪费更多时间，这套模型已经完成了全行程的运动干涉校验，各铰接点的转动范围都做了限位约束，可以直接根据实际安装尺寸调整杆长参数后套用，不需要重新做运动学仿真验证。
