侧装式定向脚轮结构设计方案

　　在各类工业设备、工装台架、仓储物流载具的移动支撑结构设计中，脚轮作为直接接触地面、承载整机载荷同时实现位移功能的核心部件，其结构合理性直接决定了设备移动的顺畅度、承载稳定性与长期使用可靠性。这款侧装式定向脚轮的结构设计，针对侧边安装的应用场景做了专门的安装适配，区别于常规底部垂直安装的脚轮结构，其安装支架采用L型折弯成型的安装板结构，安装面与滚轮轴线呈垂直布局，可直接固定在设备侧围的型材或钣金立面上，无需额外设计底部伸出的安装支座，能够有效压缩设备底部的安装空间占用，尤其适配那些底部空间局促、无法预留底部安装位的小型设备、侧边挂载式移动模块的行走需求。

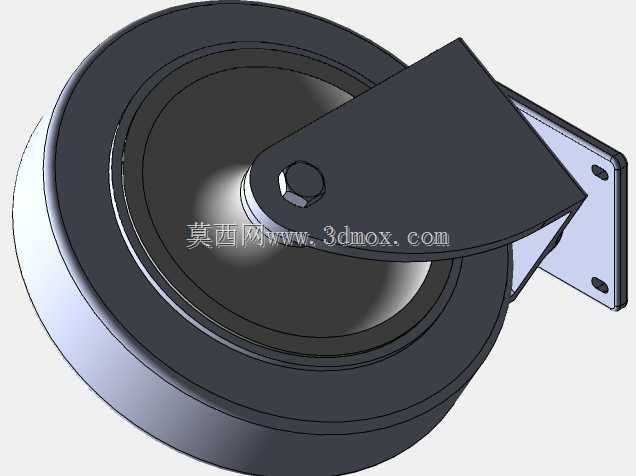

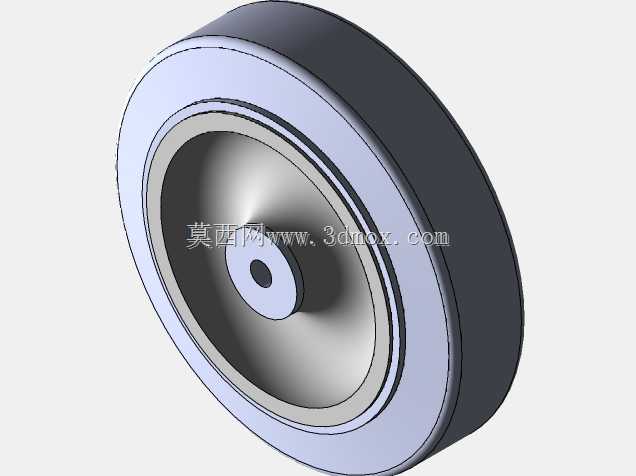

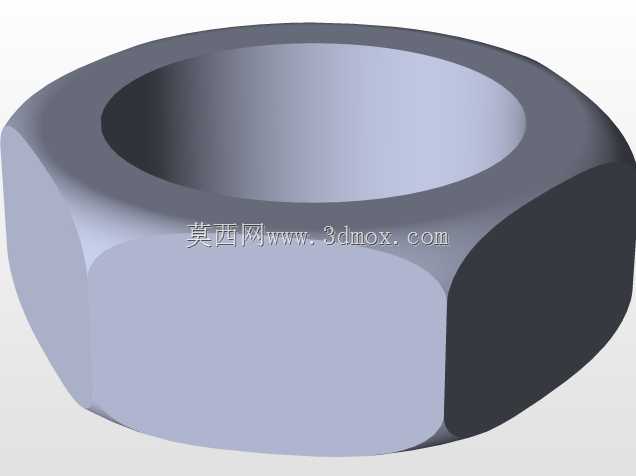

　　从功能特性来看，这款定向脚轮仅保留直线行走的导向功能，未设置转向回转结构，相比万向脚轮，其结构刚性更强，承载过程中不存在回转间隙带来的晃动问题，在需要精准直线位移、或者固定工位仅需短距离直线挪动的设备上使用，能够避免万向轮容易出现的方向偏移、驻停后滑移的问题。滚轮部分采用宽轮面设计，轮面与地面的接触面积更大，单位面积承压更小，在环氧地坪、水泥地面、普通瓷砖地面等常见工业场景地面行走时，不容易压伤地面，同时滚动阻力更小，推动设备时所需的操作力更低，即使承载较大重量的设备，单人也可轻松完成移位操作。设计过程中，首先对安装支架的受力路径做了梳理，侧装状态下，设备载荷通过安装板传递到支架的折弯承力段，再通过轮轴传递到滚轮本体，因此在支架的折弯处做了圆弧过渡加强处理，避免直角折弯带来的应力集中问题，防止长期承载后支架出现折弯变形、焊缝开裂的失效问题；轮轴与支架的连接采用螺栓紧固加防松结构，滚轮与轮轴之间设置了自润滑衬套，无需定期加注润滑脂即可保证滚轮转动顺畅，减少后期维护工作量。

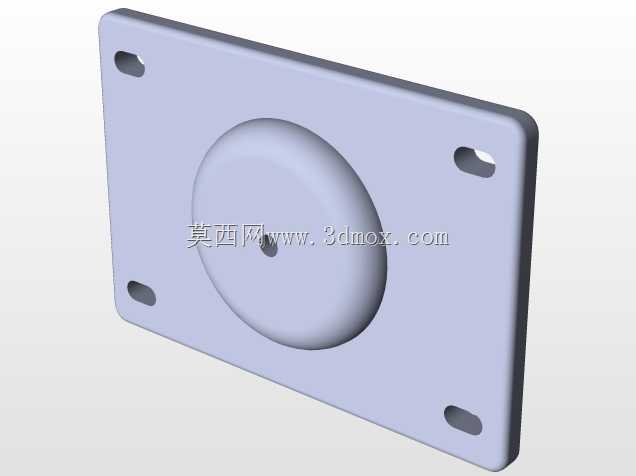

　　安装边界方面，安装板上预留了两个对称布置的螺栓安装孔，孔位间距按照常用工业铝型材的槽距、常规钣金设备的安装孔位标准做了适配，选用常规的内六角螺栓即可完成固定，不需要定制特殊规格的紧固件；滚轮的外径尺寸经过匹配设计，在保证足够越障能力的前提下，控制了支架的整体外伸尺寸，安装后滚轮最外侧与设备立面的距离控制在合理范围，不会因为外伸量过大导致设备通行时容易与周边物体发生刮碰，同时滚轮的最低点与安装板上平面的高度差经过精准核算，安装后能够保证设备底面与地面预留足够的安全间隙，避免设备移动过程中底部凸起结构剐蹭地面。

　　在实际应用场景中，这类侧装定向脚轮常被用在小型焊接工装的侧边支撑、电气柜底部的辅助移位、仓储货架的侧边移动导向、生产线旁小型物料周转车的行走机构上，尤其是在一些需要脚轮与可调脚撑配合使用的设备上，侧装结构不会与底部的可调脚撑产生安装位置干涉，可同时实现设备的水平调节与短距离移动功能。滚轮的轮缘做了圆角过渡处理，经过小尺寸障碍物比如地面接缝、薄型电缆、细小杂物时，能够顺利通过不会出现卡滞，轮面材质选用耐磨的硬质复合材质，长期使用磨损量小，不会在地面留下难以清理的轮印，适配车间、实验室、仓储等多种对地面洁净度有一定要求的使用场景。支架表面做了防锈处理，在潮湿的车间环境、偶尔接触切削液或清洁用水的场景下，也不会轻易出现锈蚀问题，能够保证长期使用的结构强度。
