快速压紧式推拉夹钳工装夹具结构

在工装治具、生产线定位、小型工件装夹场景里，这类推拉式快速夹钳的应用覆盖了从电子元器件组装定位、木工工件压紧、五金件焊接定位到小型设备部件临时固定的诸多环节，和传统螺纹压紧、螺栓锁附的结构相比，它的核心优势在于操作行程短、锁紧效率高，单次扳动操作即可完成工件的压紧与释放，不需要反复旋转螺纹件，在高频次装夹的工位上能大幅降低操作耗时，减少操作人员的动作疲劳。

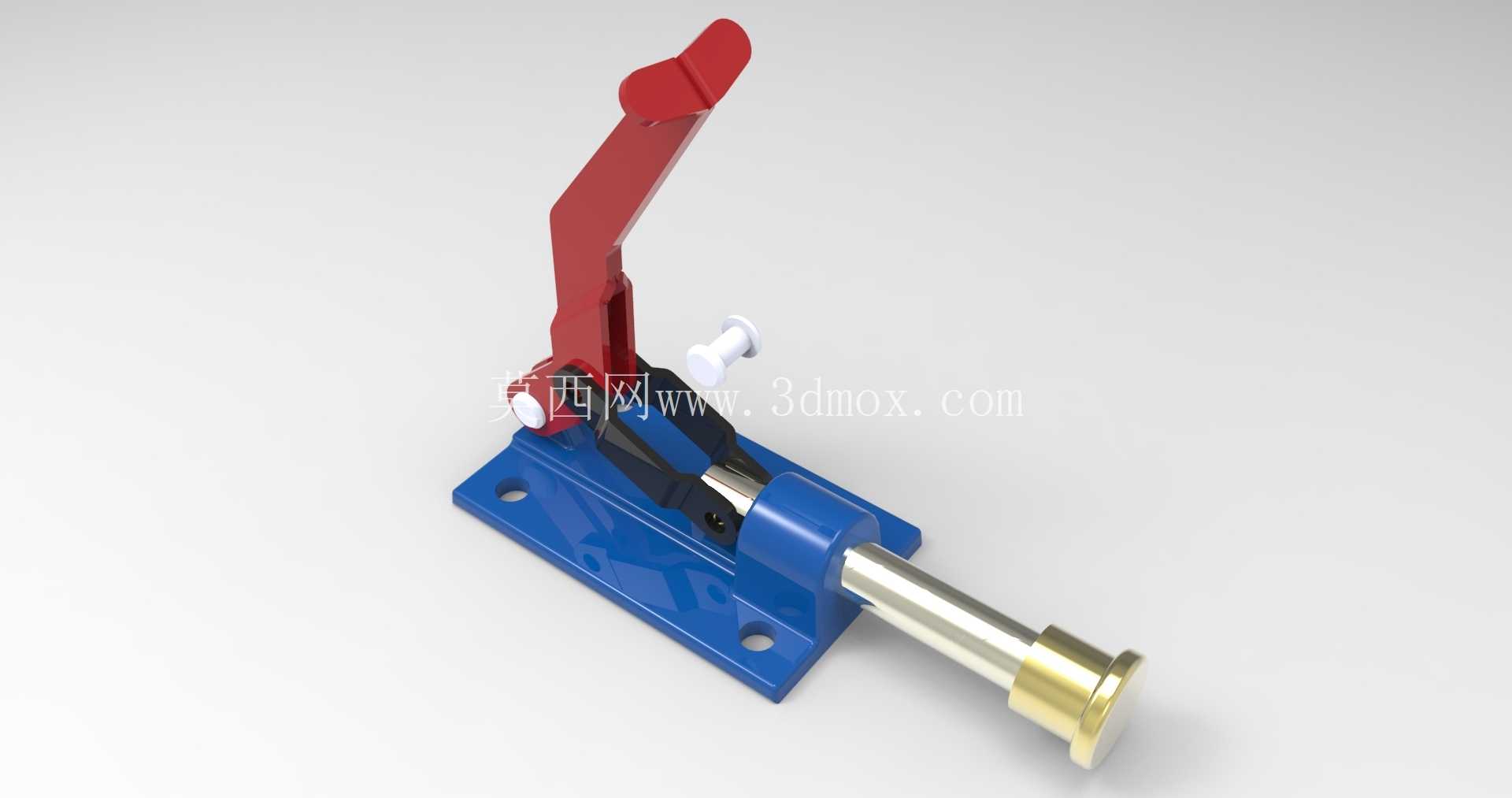

从结构设计逻辑来看，这套夹钳采用了平面连杆机构的死点锁紧原理，红色的操作手柄作为力输入构件，通过中部的黑色连杆传动副，将手柄的扳动扭矩转化为金属推杆的轴向直线推力，当手柄扳动到锁紧工位时，连杆机构刚好越过传动死点位置，此时即便推杆端受到工件的反向反推力，机构也不会自行松脱，不需要额外增加锁止结构就能实现可靠的压紧保持，这种设计完全规避了螺纹压紧结构在振动工况下容易出现的松退问题，在有轻微振动的焊接、打磨工位上也能保持稳定的夹持力。

底座部分采用蓝色涂装的钢板冲压成型结构，底座上预留了两个沉头安装孔，安装孔的中心距按照通用工装的安装孔位规范设计，既可以通过螺栓直接固定在工装台板、铝型材工作台上，也可以配合定制的转接板安装在非标自动化设备的定位工位上，安装边界的设计充分考虑了不同场景的适配性，底座的底面做了平面度处理，安装后不会出现翘曲，保证推杆的运动轴线和安装基准面平行，避免推杆出现偏磨影响使用寿命。

推杆部分采用金属材质加工，表面做了防锈处理，前端的金色顶头为接触工件的部位，可以根据被夹持工件的外形更换不同形状的顶头，比如平面顶头适合压紧平整的工件表面，橡胶头适合压紧表面易刮伤的工件，V型顶头适合夹持轴类零件，这种模块化的顶头设计让夹钳的适配场景进一步拓宽。手柄部分做了加长的力臂设计，按照杠杆比计算，操作人员只需要施加很小的扳动力，就能在推杆端获得足够大的压紧力，不需要借助额外的加力工具，单手即可完成全部操作。

在实际选型应用时，需要重点关注推杆的有效行程、最大压紧力以及安装孔位的匹配度，这套夹钳的推杆行程设计覆盖了大多数小型工件的装夹公差范围，不需要针对工件的尺寸公差做额外的调整，当工件存在一定的尺寸波动时，只要波动范围在推杆行程内，都能实现可靠压紧。和垂直式、水平式的快速夹钳相比，这种推拉式夹钳的压紧力方向和推杆轴线一致，占用的侧向空间更小，在工装布局空间比较紧凑的工位上，比如流水线旁的小型组装工位、设备内部的临时定位结构，这种结构的空间优势会更加明显，不会因为手柄的扳动轨迹和周边部件产生干涉。

从结构可靠性角度来看，所有的铰接部位都采用了销轴连接，配合部位预留了合理的配合间隙，长期使用后如果出现磨损，只需要更换销轴就可以恢复原有精度，不需要整体更换夹钳，维护成本很低。铰接点的位置设计充分考虑了力的传递效率，在整个扳动行程里，传动角始终保持在合理范围内，不会出现传动卡滞、死点位置不对的问题，操作手感顺畅，扳动到锁紧位置时会有清晰的到位反馈，操作人员不需要额外确认就能判断是否已经锁紧到位。

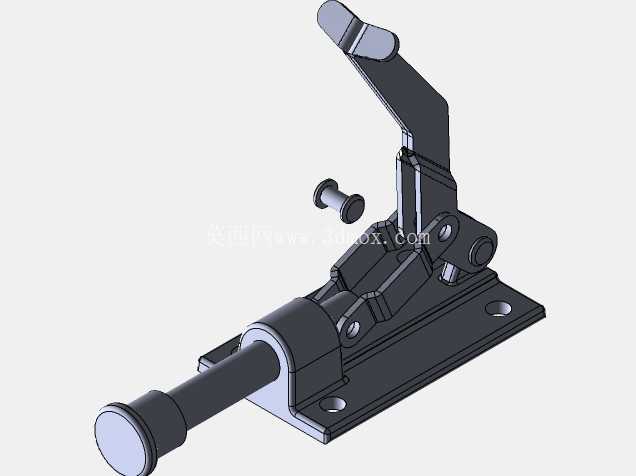

在三维建模过程中，这套模型完整还原了所有零件的装配关系，包括连杆之间的铰接间隙、推杆和导向套的配合长度、底座安装孔的沉头深度、手柄的操作角度范围，所有的配合尺寸都按照实际量产的夹钳参数进行绘制，既可以用来做工装设计时的选型参考，直接调入工装装配体里做布局干涉检查，也可以作为连杆锁紧机构的教学案例，帮助结构设计人员理解快速夹钳的死点锁紧原理，在设计非标压紧结构时可以直接参考这套结构的传动比设计、连杆点位布局，减少反复验算的工作量。

需要注意的是，这类夹钳在使用时要保证压紧力的作用线和推杆轴线尽量重合，避免推杆受到侧向的弯矩，否则会加速导向套的磨损，缩短夹钳的使用寿命，在安装时要保证底座的固定牢靠，避免在反复扳动手柄的过程中底座出现移位，影响压紧精度。针对不同的应用场景，可以调整顶头的伸出初始位置，通过旋转推杆末端的调节螺母来改变初始的压紧间隙，适配不同厚度的工件，这个调节结构在模型里也做了完整的还原，设计人员可以直观看到调节的行程范围和调节方式，在做工装设计时提前预留出调节操作的空间，避免安装后没有调节空间无法适配工件。
