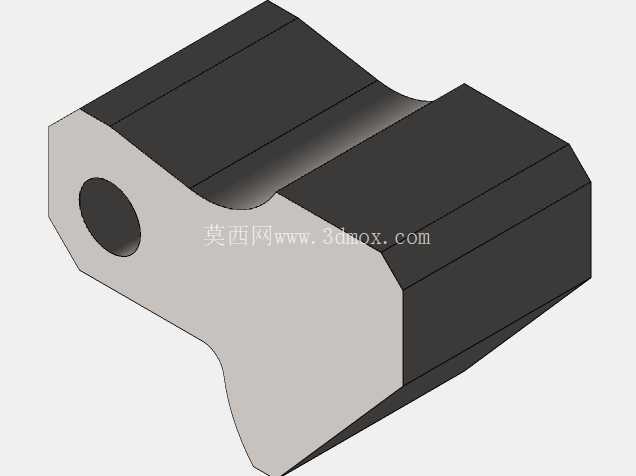

CSWA认证练习用异形金属连接构件

项目分类:通用五金配件 发布时间:2026-02-28 ID:1141965
  • CSWA认证练习用异形金属连接构件
  • CSWA认证练习用异形金属连接构件

在日常机械结构设计的练习场景里,尤其是针对CSWA这类基础三维建模能力考核的训练过程中,这类带单铰接孔的异形金属构件是非常典型的练习载体,很多刚接触SolidWorks建模的工程师都会通过绘制这类零件来熟悉拉伸、切除、倒角拔模这类基础特征的操作逻辑,同时也能理解实际工业场景里小型连接构件的设计思路。从实际应用场景来看,这类构件常出现在小型手动工具、简易连杆传动机构、工装夹具的锁紧单元里,作为力传递的中间铰接件使用,一端通过圆孔穿入销轴完成固定端的铰接,另一端的异形轮廓则是根据实际接触的工作面做适配,用来传递扭矩或者顶紧对应的工件。

从功能特性上看,这个构件整体采用等厚的板材切割+边缘倒角的工艺成型,主体厚度均匀,适合用板材冲压或者线切割加工后做边缘去毛刺处理,加工成本低,结构强度足够应对中小载荷的传力需求。构件上的铰接孔是核心的安装基准,孔的内壁做了光滑处理,和销轴配合的时候可以保证转动顺畅,不会出现卡滞的情况,孔的位置距离构件各个边缘的距离都经过受力校核,避免在受力的时候出现孔边开裂的问题。构件的异形轮廓不是随意设计的,其中一侧的平直边是用来和相邻零件的平面贴合,起到限位的作用,另一侧的弧形轮廓则是为了避让机构运动过程中相邻的部件,避免运动过程中出现干涉,下端的突出结构是受力的作用点,外部载荷会施加在这个位置,通过构件本体传递到铰接孔处的销轴上,完成力的转向传递。

设计这类零件的时候,首先要确定铰接孔的中心位置作为整个零件的设计原点,所有的轮廓尺寸都从这个原点出发做标注,这样在建模和后续加工的时候都能保证基准统一,减少尺寸链的误差。首先绘制主体的外轮廓草图,要注意各个线段之间的相切约束,尤其是直线和圆弧过渡的位置,要保证曲率连续,避免加工的时候出现应力集中的尖角,所有的非安装边都做了小尺寸的倒角处理,一方面是去除加工留下的毛刺,避免安装的时候划伤操作人员,另一方面也能减少边缘的应力集中,提升零件的抗疲劳强度。

从安装边界来看,这个零件的整体外轮廓尺寸不大,属于小型的连接配件,铰接孔的直径是和标准销轴做适配的,安装的时候只需要保证销轴的轴线和零件平面垂直,就能保证构件转动顺畅,零件的厚度方向不需要额外的定位结构,只需要在销轴两端加装挡圈或者轴用卡簧就能限制零件的轴向窜动。在实际机构装配的时候,要注意构件异形轮廓的运动包络空间,预留足够的转动间隙,避免构件摆动的时候和周边的机架、其他传动件发生碰撞,尤其是下端突出的受力端,在运动到极限位置的时候,要保证和相邻零件的间隙在0.5mm以上,防止出现运动卡滞。

很多初学者在练习绘制这个零件的时候,容易忽略轮廓之间的几何约束,导致草图出现过定义或者欠定义的情况,最终生成的实体和实际零件尺寸有偏差,实际上这类练习件的建模核心就是抓住基准孔的位置,先确定主要的定位尺寸,再依次绘制外轮廓的各个线段,添加对应的相切、平行、垂直约束,最后做拉伸和倒角特征,就能快速完成建模。这类零件虽然结构简单,但是涵盖了机械零件设计里最基础的基准选择、受力校核、加工工艺适配、安装干涉检查等知识点,是非常适合入门设计者练习的典型构件,也能帮助设计者理解实际工业里小型五金连接件的设计逻辑,避免出现只懂建模命令不懂实际工程需求的问题。在实际选型使用的时候,这类构件可以根据实际的载荷大小选择对应的板材材质,普通工况下用Q235钢板切割即可,有防锈需求的场景可以选用304不锈钢加工,有轻量化需求的场景也可以用铝合金板材加工后做阳极氧化处理,不同材质的加工工艺和建模逻辑是完全一致的,只需要根据使用场景调整对应的厚度尺寸和孔的配合公差即可。
