自行车传动用内花键后链轮结构设计

　　在两轮代步与运动骑行装备的传动系统里，后链轮是直接决定动力传递效率、换挡平顺性与骑行负载耐受能力的核心零件，区别于传统外挂式卡式飞轮片，这款内花键定位的后链轮，主要适配采用内变速花鼓或者特定一体式塔基结构的传动构型，日常通勤车、场地竞速车以及部分定制款山地车的单速传动构型中，这类结构的链轮应用占比正在逐步提升。从实际使用场景来看，链轮需要持续承受脚踏输入的交变扭矩，尤其是起步发力、爬坡蹬踏时，齿部会承受瞬时的冲击载荷，同时户外骑行时遇到的泥水、扬尘附着，也会对齿形的耐磨性能、啮合精度提出较高要求，设计阶段首先要匹配对应链条的节距参数，齿廓的修形量需要结合链条的磨损裕度做调整，避免新链轮与旧链条啮合时出现跳齿、卡滞的问题。

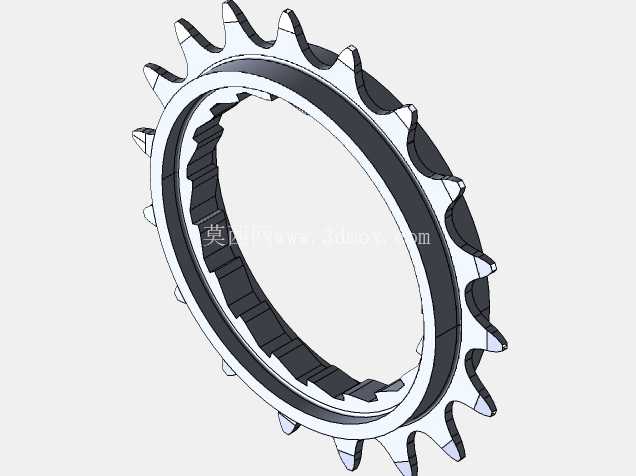

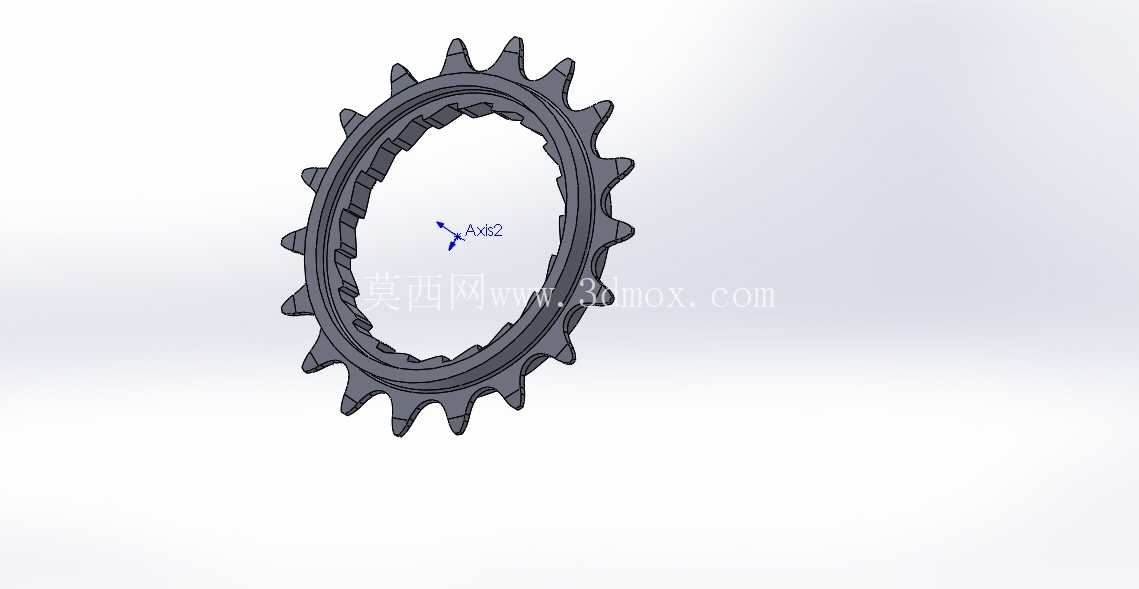

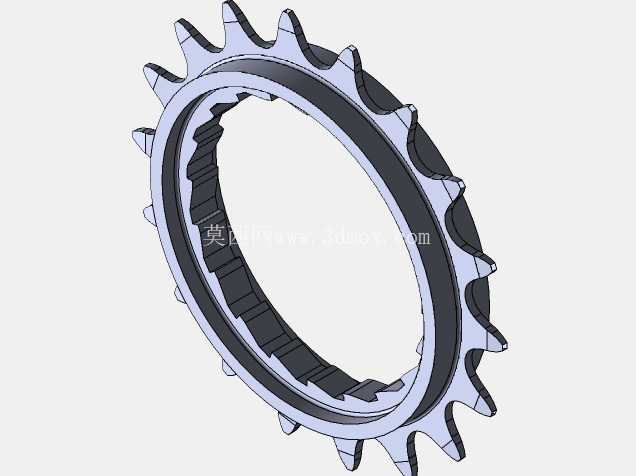

　　这款链轮采用内花键与花鼓塔基配合的定位方式，相比传统的花键垫片锁紧结构，内花键的接触面积更大，扭矩传递过程中应力分布更均匀，不会出现单点应力集中导致的花键崩齿问题，花键的齿侧间隙控制在0.02-0.05mm区间，既保证安装时的顺畅度，也能避免骑行过程中出现链轮横向窜动，导致的链条偏移、掉链故障。齿部的数量是结合整车传动比设定确定的，对应4s规格的传动系统，齿形的工作段做了圆弧过渡处理，链条在啮入、啮出链轮的过程中，不会出现硬摩擦，能有效降低传动过程中的噪音，同时减少链条销轴的磨损速度，延长整套传动系统的维护周期。

　　链轮的整体外形采用环形薄壁结构，在保证结构强度的前提下尽可能降低旋转件的重量，轮体的厚度根据最大传递扭矩做了拓扑优化，非受力区域做了等厚薄壁设计，齿根位置做了圆角强化处理，避免交变载荷下出现疲劳裂纹。安装边界方面，链轮的内花键大径、小径尺寸完全匹配对应花鼓的塔基花键参数，安装时不需要额外的调整垫片，靠轴向的锁紧盖即可完成固定，链轮的轴向定位端面做了平面度管控，端面跳动量控制在0.03mm以内，保证链轮旋转时的端面跳动不会带动链条出现横向摆动，避免变速过程中出现蹭链问题。

　　从设计思路上，这款链轮没有采用传统多片飞轮叠合的结构，单体内置花键的设计减少了零件数量，安装维护时不需要逐片调整飞轮片的间隙，整体装配效率更高，同时齿部的热处理工艺匹配结构设计，齿面硬度控制在合理区间，既保证耐磨性能，也不会因为硬度过高导致齿部受冲击时脆断。实际装车测试中，这款链轮在持续大扭矩蹬踏的工况下，没有出现花键打滑、齿形变形的问题，链条啮合过程平顺，在泥泞路况下，齿间的排泥空间充足，不会因为泥污填塞导致链条卡滞，相比普通外挂式链轮，这款结构的链轮同轴度精度更高，高速骑行时的旋转稳定性更好，不会因为链轮偏心出现传动顿挫的问题。对于结构设计从业者来说，这类链轮的设计核心在于平衡轻量化与结构强度，同时要兼顾传动啮合的平顺性，花键参数的匹配、齿形的修形、安装基准的形位公差管控，都是直接影响产品实际使用体验的关键要素，不能只关注外观造型而忽略传动副的配合精度，否则很容易出现早期磨损、跳齿等故障。
