自行车传动用前置链轮结构设计

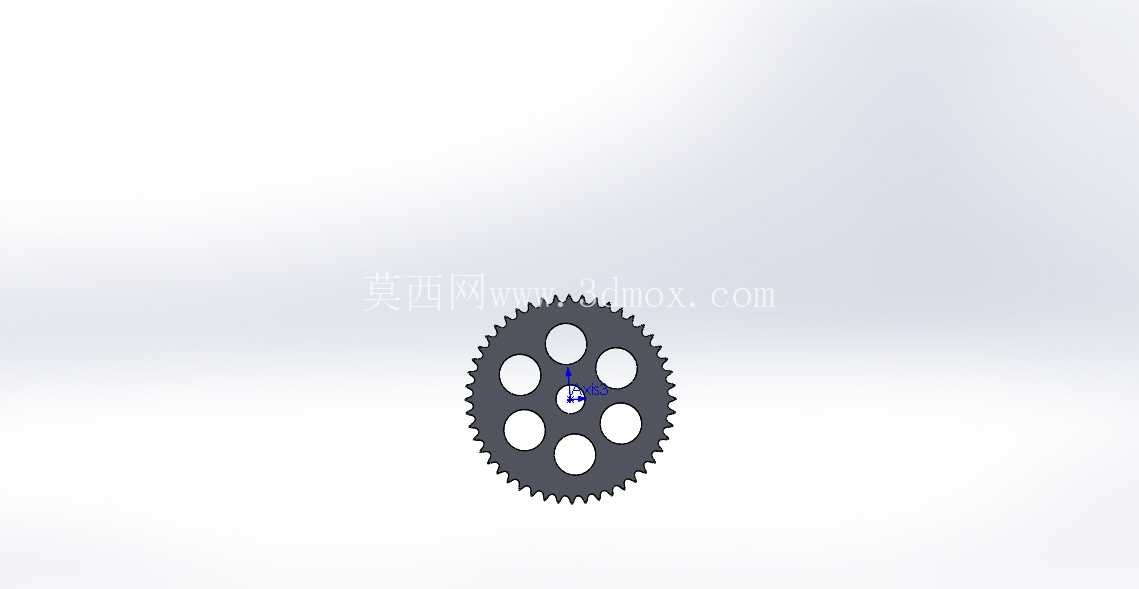

　　日常通勤、运动骑行场景下的自行车传动系统中，前置链轮是动力输入的核心承载部件，骑行者踩踏脚踏产生的扭矩通过曲柄传递到前链轮，再通过链条将动力输送至后飞轮，最终驱动后轮转动实现整车行进，其结构设计的合理性直接影响骑行过程的传动效率、换挡顺畅度以及部件使用寿命。这款前链轮采用单片式结构设计，整体为圆盘形齿盘结构，外缘均匀分布标准链齿，齿形轮廓匹配常规自行车链条的节距参数，能够保证链条与齿槽的顺畅啮合，避免骑行过程中出现跳齿、掉链的问题。齿盘中心设置有与曲柄配合的安装定位孔，孔位周边做了加厚处理，用于承受踩踏过程中传递的交变扭矩，避免长期受力后出现孔位变形、开裂的问题。

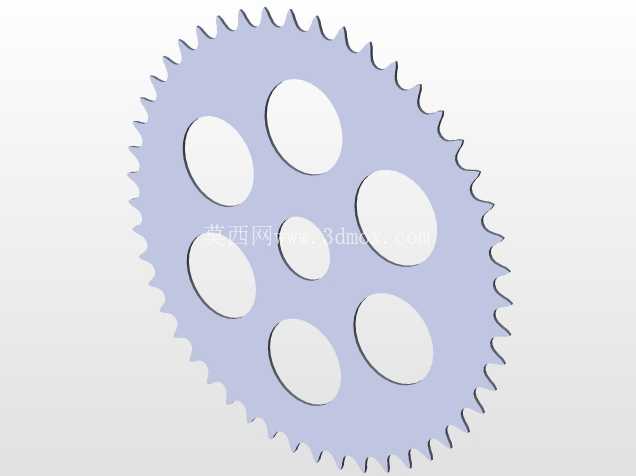

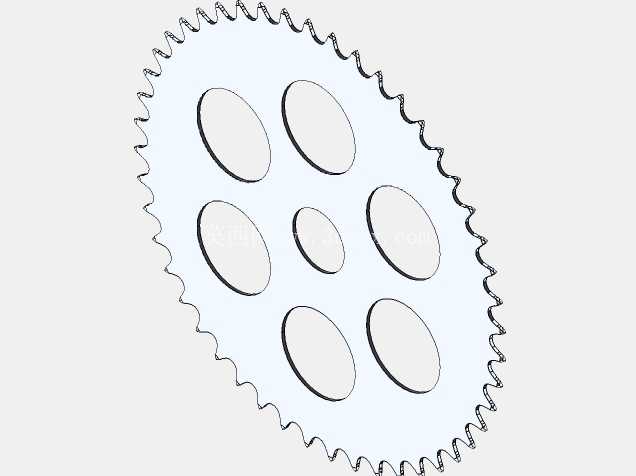

　　齿盘盘面均匀分布六个圆形镂空孔，这类镂空设计并非单纯为了减重，一方面可以减少链轮整体的转动惯量，让骑行起步、加速过程中踩踏更轻盈，另一方面镂空结构能够在骑行过程中减少风阻，同时在泥泞、涉水路段骑行时，能够让附着在齿盘上的泥沙、水渍快速排出，避免泥沙卡入链齿与链条的啮合间隙，加剧部件磨损。从安装边界来看，这款链轮的中心安装孔尺寸适配常规方孔或者花键曲柄的配合公差，齿盘的外径尺寸匹配常规单速或者内变速自行车的传动比需求，安装后齿盘与车架后叉的间隙预留充足，不会出现齿盘蹭车架、蹭链罩的问题，齿盘的平面度控制在合理公差范围内，保证转动过程中齿盘的端面跳动量处于允许区间，避免链条在啮合过程中出现侧向偏摆，降低链条的侧向磨损。

　　在实际设计过程中，链轮的齿形参数经过反复校核，每个齿的齿顶圆弧、齿侧夹角都严格匹配链条滚子的啮合轨迹，保证链条在进入和退出啮合时能够平滑过渡，减少啮合过程中的冲击和噪音，即使在大扭矩踩踏比如爬坡、起步加速的工况下，也能保证啮合的稳定性。链轮的材质选型通常会选用高强度钢材或者铝合金材料，钢材版本的链轮强度更高、耐磨损性能更好，适合重载通勤、长途骑行的使用场景，铝合金版本的链轮重量更轻，适合运动骑行、轻量化整车的配置需求，两种材质的链轮在齿形加工时都会做齿面硬化处理，提升齿面的耐磨性能，延长链轮的使用寿命。

　　从实际应用场景来看，这类单片前链轮广泛应用在城市通勤自行车、公共租赁自行车、单速场地自行车以及部分内变速自行车上，相比多片式的牙盘结构，单片链轮的结构更简单，维护成本更低，不存在前拨链器换挡的结构，故障率更低，非常适合日常通勤场景下的低维护使用需求。在建模过程中，需要重点关注齿形的参数化绘制，保证每个齿的轮廓度一致，中心安装孔的位置度公差需要严格控制，保证链轮安装后与曲柄的同轴度，避免转动过程中出现偏心晃动，盘面的镂空孔位置需要均匀分布，保证链轮整体的动平衡性能，避免高速转动时出现震动。另外链轮的厚度尺寸需要匹配对应链条的内节宽度，保证链条能够顺畅卡在齿盘上，不会出现过紧卡滞或者过旷掉链的问题，齿盘边缘做了倒角处理，避免安装、维护过程中锋利边缘划伤操作人员，同时也能引导链条更顺畅地卡入齿槽。在实际装配时，链轮与曲柄的固定需要保证锁紧扭矩达到标准要求，避免骑行过程中链轮松动，出现传动异响或者掉链的问题，日常维护时只需要定期清理齿缝间的泥沙，补充润滑脂即可，不需要复杂的调试维护，非常适合非专业骑行用户的日常使用需求。
