手动螺旋式V型夹紧虎钳机构设计

该夹紧机构属于手动工装夹具范畴，核心应用场景覆盖小型机加工工位的工件装夹、钳工台的零件修配固定、教学实训场景的机械结构演示，也可集成在小型自动化生产线的手动上料定位工位，适配轴类、小型块状零件的快速装夹需求，相比通用台虎钳，其V型定位结构对圆柱类工件的对中性更好，装夹后工件轴线偏移量可控制在0.1mm以内，能满足钻削、轻铣、打磨工序的定位精度要求。

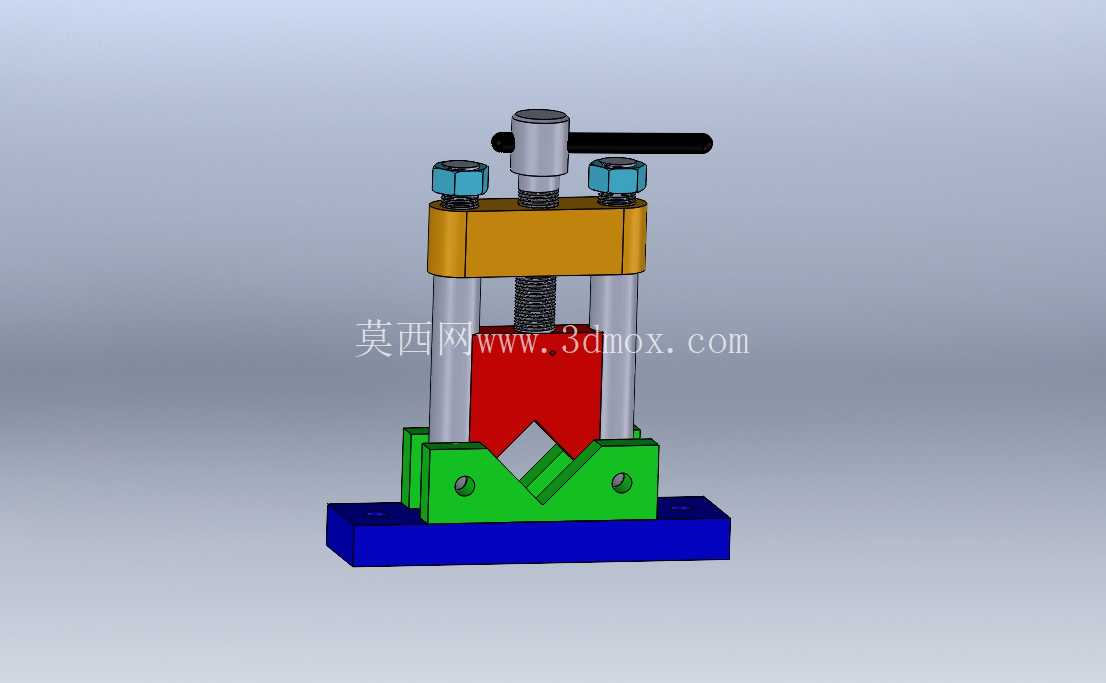

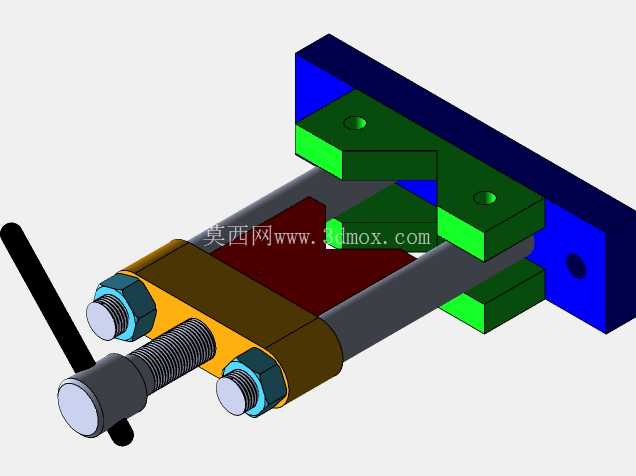

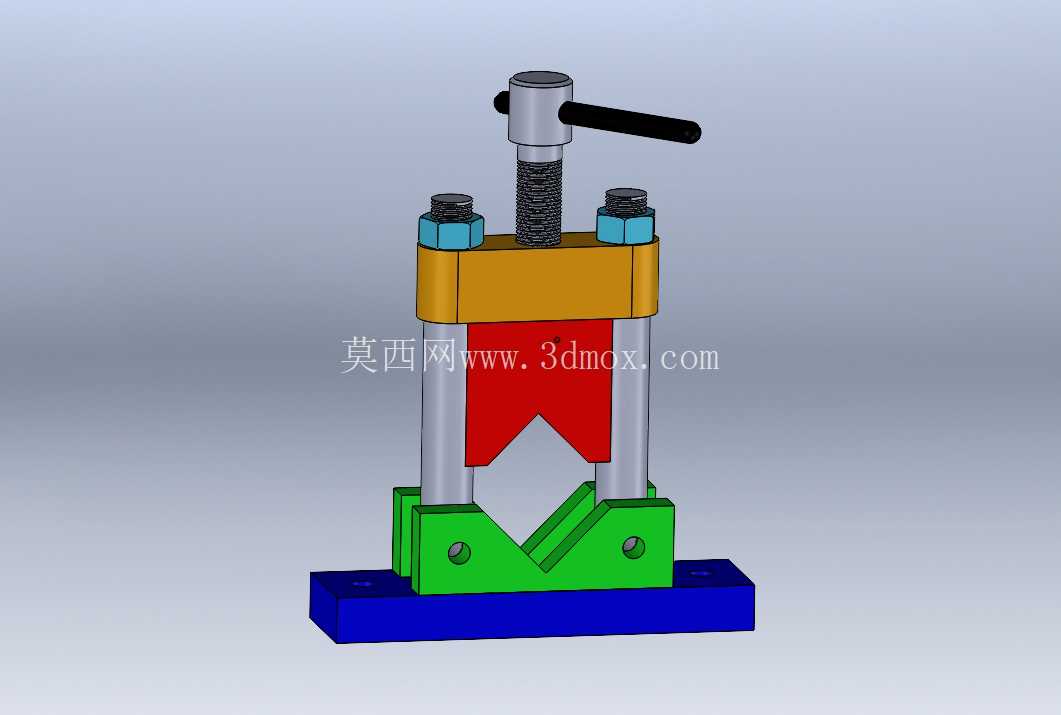

从功能特性来看，机构采用单螺旋副提供夹紧力，顶部的T型手柄可手动旋转，通过梯形螺纹传动将回转运动转化为压块的直线进给运动，梯形螺纹选用Tr12×3规格，具备自锁特性，夹紧后无需额外锁紧机构即可保持夹持力，不会因加工过程中的振动出现松脱。两侧的光杆导柱为压块提供运动导向，导柱与压块上的导向孔采用H8/f7间隙配合，既保证压块上下运动无卡滞，又能控制压块的横向窜动量，避免夹紧过程中压块偏斜导致工件定位偏移。下部的V型定位块夹角设计为90度，可适配直径8mm到35mm范围内的圆柱类工件，也可通过更换V型块适配异形零件的装夹，V型块通过内六角螺钉固定在底部安装基座上，基座预留四个沉头安装孔，可直接固定在标准钳工台或机床T型槽工作台上，安装孔距为120mm×60mm，适配多数小型工装的安装边界。

设计思路上优先考虑手动操作的便捷性，T型手柄的力臂长度设计为100mm，操作人员施加150N的手动力时，通过螺旋副的力放大作用，压块可输出约2.5kN的夹紧力，足以满足轻载加工的夹持需求，同时不会因夹紧力过大导致薄壁工件变形。压块与工件接触的端面设计为倒V型凸起，与下部V型块形成对向夹持，接触区域做了1mm的倒角处理，避免装夹时尖锐棱边划伤工件表面。导柱顶部采用六角薄螺母锁紧，可调整导柱的固定预紧力，同时方便机构拆解维护，长期使用出现螺纹磨损或导柱拉伤时，可单独更换损坏零件，无需整体报废。

外形尺寸方面，机构整体闭合高度为180mm，最大张开高度为60mm，底座长度150mm、宽度60mm，整体占用工作台面空间较小，适合在狭小的工位空间内布置。所有结构零件均采用常规金属材料加工，底座、V型块、压块可选用45号钢调质处理，导柱选用20号钢渗碳淬火提高耐磨性，螺旋副选用40Cr调质处理保证螺纹强度，加工工艺均为常规车、铣、钻工序，无复杂异形结构，加工成本低，适合小批量制作使用。在实际使用过程中，操作人员只需将工件放置在下部V型块槽内，旋转顶部手柄带动压块下行压紧工件即可完成装夹，松开时反向旋转手柄即可抬起压块取件，单步装夹时间不超过10秒，操作门槛低，无需专业培训即可上手。机构的运动部件无复杂液压、气动元件，不存在管路泄漏、气源压力不足等问题，环境适应性强，可在无气源、无电源的野外维修场景下独立使用，也可作为模块化夹具单元集成到专用设备中，通过更换不同轮廓的压块与定位块，快速适配不同规格工件的装夹需求，拓展使用场景。
