不锈钢罐体焊接承托旋转滑道装置

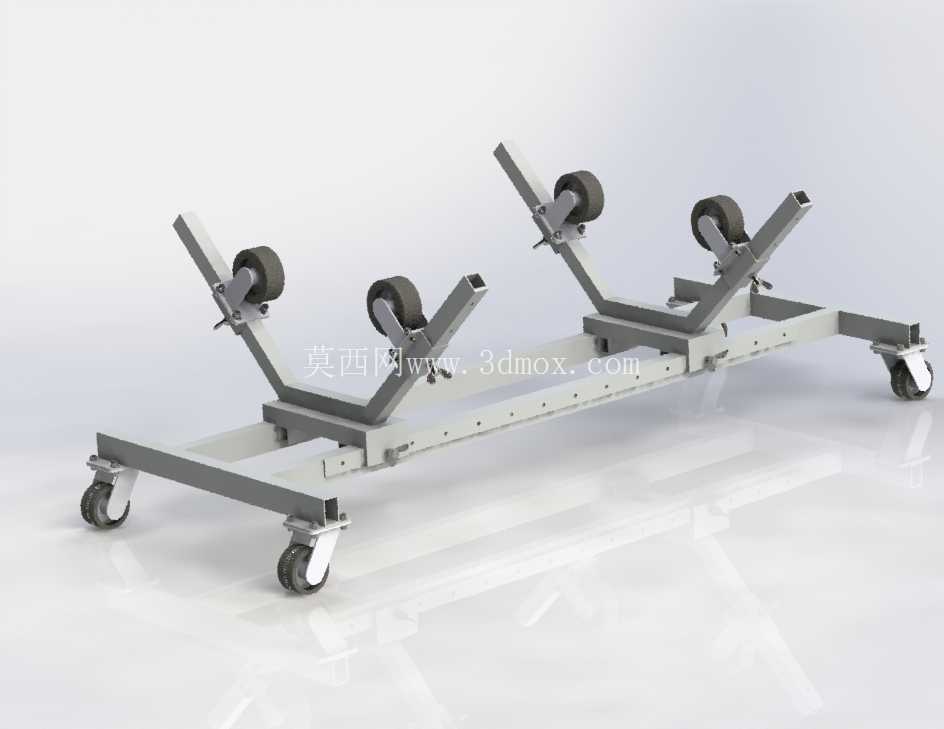

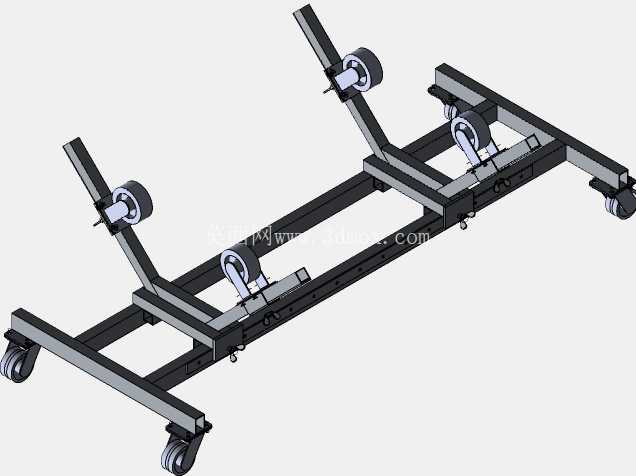

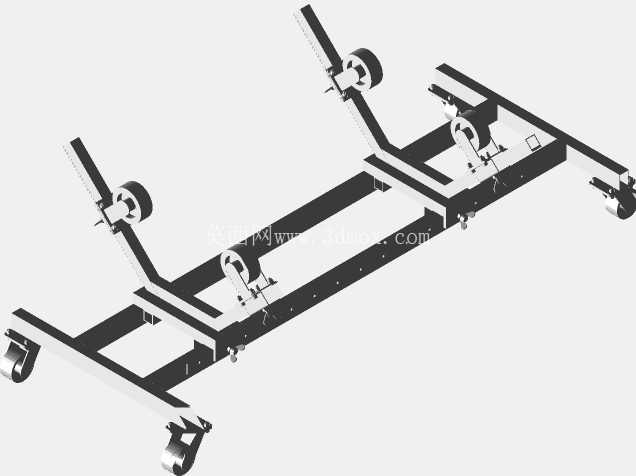

　　在不锈钢罐体类工件的焊接作业场景中，这类承托滑道装置是车间里解决环形焊缝、纵缝焊接时工件转动与定位问题的核心辅具，区别于常规重型焊接滚轮架，这款装置的适配场景更偏向中小型不锈钢罐体的批量焊接加工，尤其适配食品罐体、小型压力容器壳体、不锈钢储液筒这类薄壁工件的焊接工序，能避免刚性装夹对不锈钢薄壁表面造成的压痕、形变问题。从结构设计逻辑来看，整个装置采用框架式型钢焊接底座作为承载基础，底座底部配置万向脚轮，可根据车间焊接工位的布局需求灵活推移换位，不需要做固定地脚安装，适配多工位流转的柔性生产需求，底座上的支撑臂采用角度可调的斜向布置结构，四组支撑滚轮分别安装在两对斜向支撑臂上，形成V型承托面，这种结构不需要额外调整滚轮间距，就能适配一定直径范围内的圆柱形罐体工件，相比水平对置滚轮的支架，V型布置的滚轮对工件的对中性更好，工件放置后能自动找正回转轴线，减少焊接前的调整找正时间。

　　支撑滚轮采用外包非金属耐磨材质的结构，避免不锈钢工件表面与钢制滚轮直接接触产生铁离子污染，同时也能增大滚轮与工件表面的摩擦力，防止工件回转时出现打滑、窜动的问题，支撑臂与底座之间采用可滑移的锁紧连接结构，可根据待焊接罐体的长度调整前后两组滚轮组的间距，适配不同长度规格的罐体装夹需求。从实际使用的工况来看，这款装置可承托的工件直径覆盖500mm到1500mm区间，工件长度适配范围从500mm到3000mm，最大可承载400kg的焊接工件，完全覆盖中小型不锈钢罐体的加工规格范围，作业时工人可手动推动罐体实现平稳回转，配合手工氩弧焊、自动环缝焊枪完成罐体的环缝拼接、法兰焊接、接管焊接等工序，不需要额外配置动力回转机构，结构简单可靠，维护成本极低，非常适合中小型金属加工车间的小批量罐体焊接作业。

　　设计时充分考虑了焊接作业的现场环境，整体框架结构没有冗余的遮挡部位，焊接产生的焊渣、飞溅不会在装置上堆积，日常清理维护十分便捷，所有滚轮的转动部位都采用密封轴承结构，能阻挡焊接烟尘、打磨碎屑进入轴承内部，延长装置的使用寿命，支撑臂的锁紧结构采用快拆式手柄设计，调整滚轮组间距时不需要额外使用扳手等工具，单人即可快速完成规格切换，适配多规格小批量的生产节奏。相比市面上常见的固定式滚轮架，这款带脚轮的滑道式装置灵活性更强，可配合焊接变位机、焊接操作机使用，也可单独作为手工焊接的承托工装使用，在罐体壳体的组对工序中，也可作为临时承托架使用，方便工人调整两节罐体的同轴度，完成定位焊后再推移到焊接工位完成满焊作业，整个装置的结构重心偏低，放置大直径工件时不会出现倾翻风险，斜向支撑臂的受力经过优化，将工件的垂直载荷分解为沿支撑臂方向的轴向力和垂直支撑臂的法向力，整体结构的刚性更好，承重载时不会出现支撑臂变形的问题。
