航天低温流体系统用增材制造壳管式换热装置

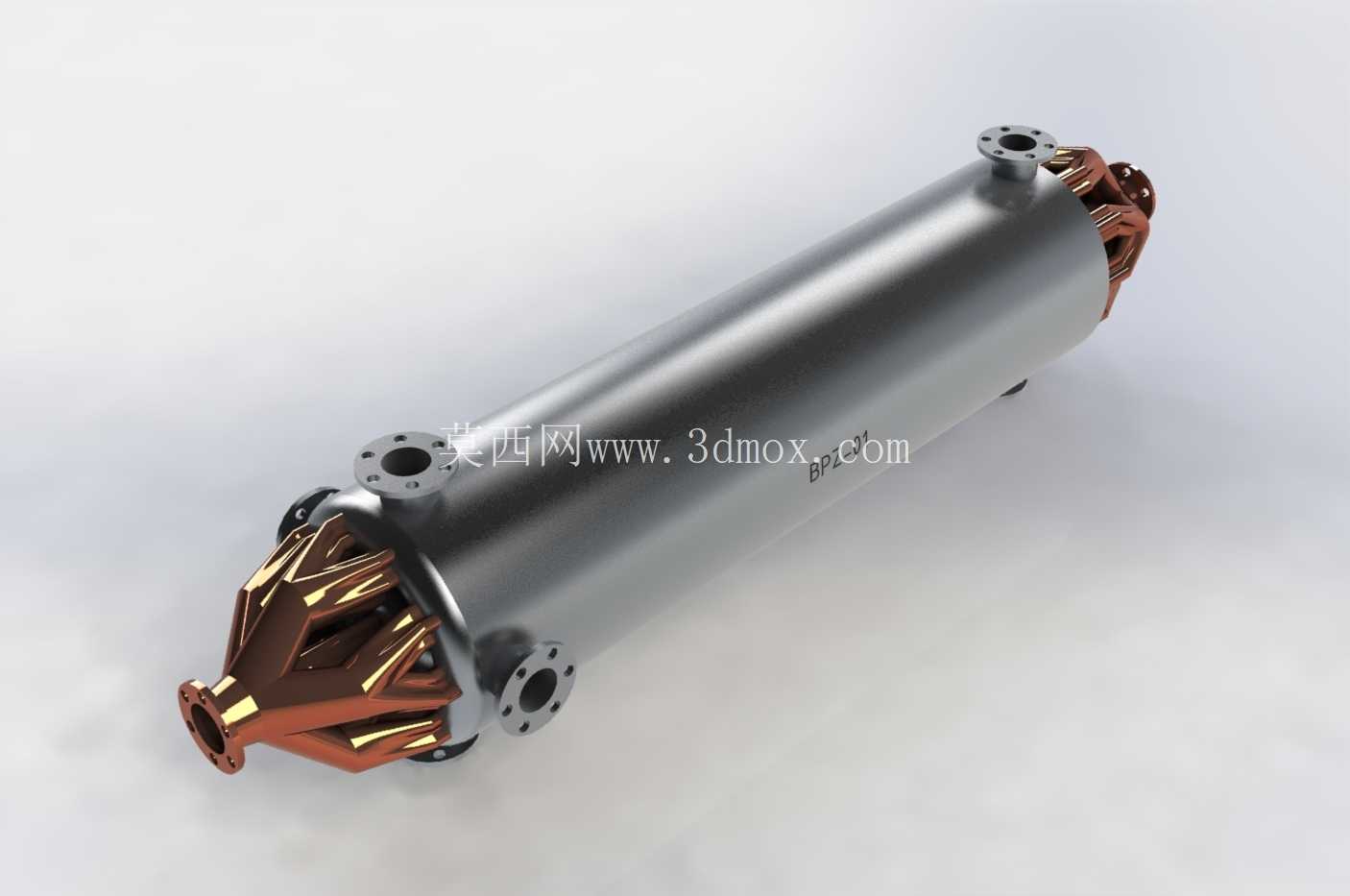

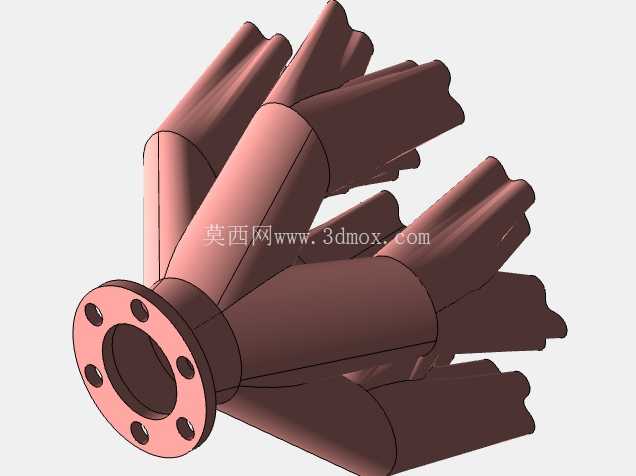

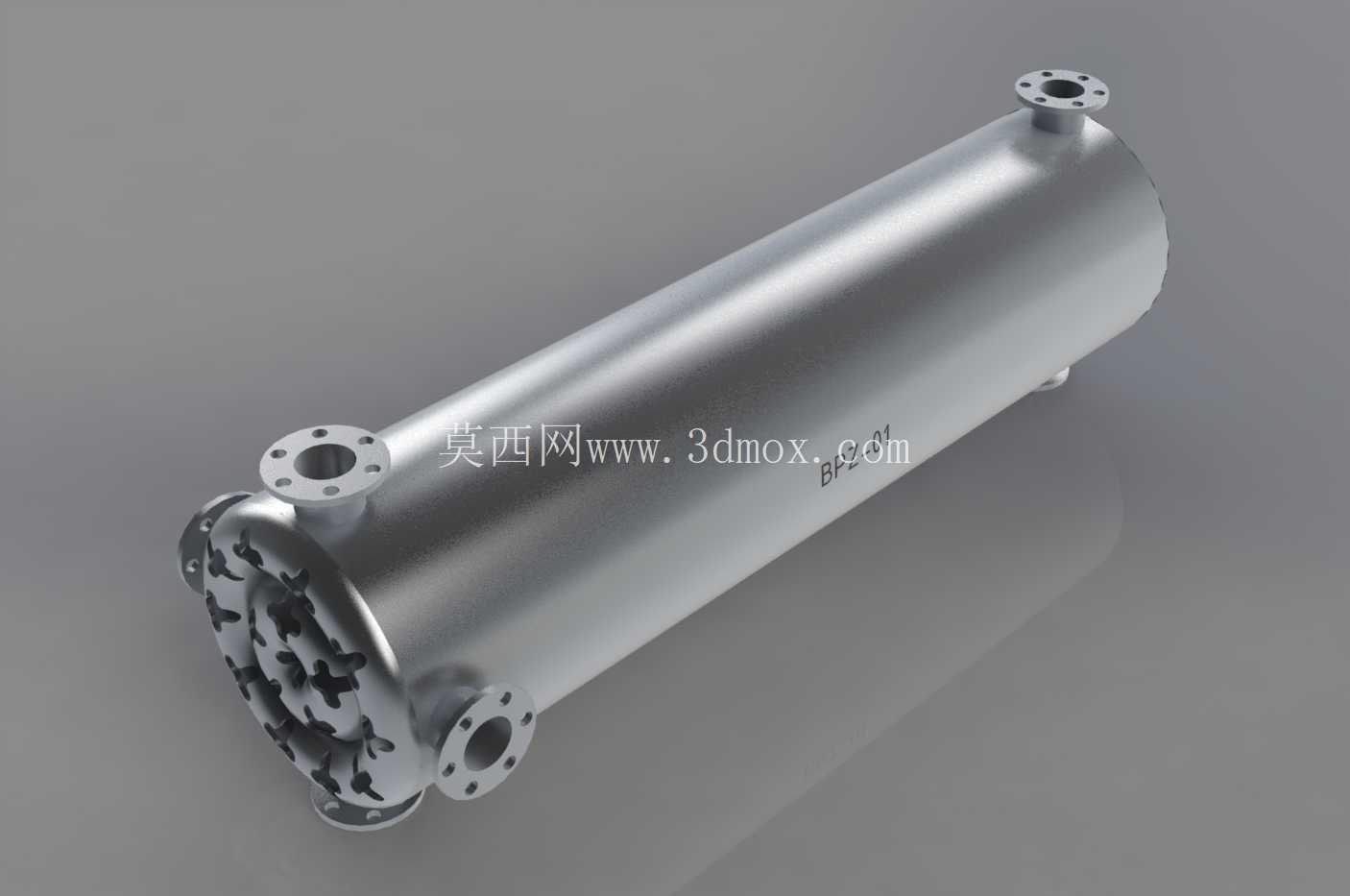

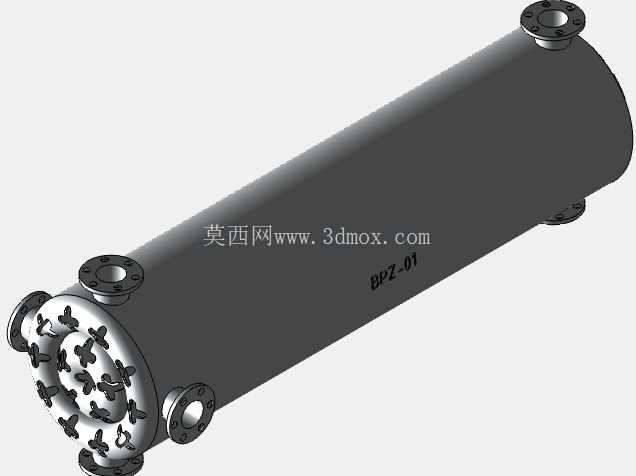

　　在航天低温流体管理场景中，换热设备的性能直接决定了推进剂输送、温控系统的运行稳定性，传统机加工成型的壳管式换热器受限于工艺约束，往往存在流道排布受限、换热接触面积不足、异形结构拼接焊缝多的问题，难以同时满足轻量化、高换热效率、高密封可靠性的严苛要求。这款换热装置的设计完全围绕低温工况的特殊需求展开，主体采用卧式圆柱壳体结构，壳体两端集成了异形导流结构，区别于传统管板焊接的端盖设计，两端的导流单元采用一体化成型的仿生流道构型，能够让进入壳程的低温流体在入口段就形成均匀的紊流分布，避免传统换热器入口段流体偏流导致的局部换热效率下降、局部温差应力集中的问题。

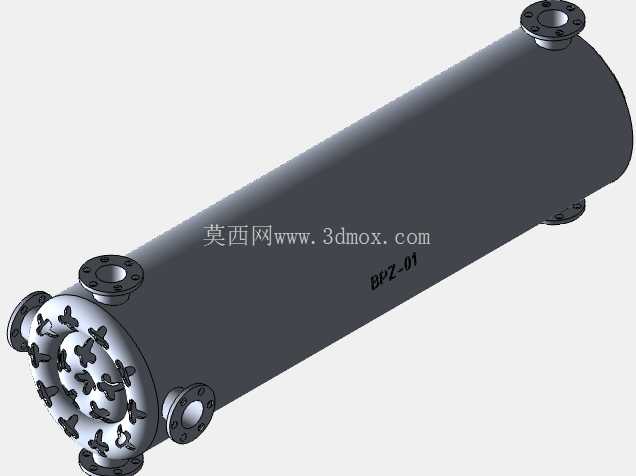

　　壳体表面分布的多个法兰接口分别对应不同的流体通路，其中大口径接口为主流体进出口，小口径接口为换热介质通路、测压测温预留接口，所有接口的法兰密封面均采用标准凸面密封结构，安装时可直接匹配航天管路系统常用的金属密封垫片，不需要额外加工转接结构。从安装边界来看，圆柱壳体的外径、接口的中心距、端面到安装基准面的尺寸都严格遵循航天低温管路系统的安装规范，壳体本身可通过配套的管夹直接固定在管路支架上，不需要额外设计定制安装支座，能够直接适配现有低温流体管路的安装空间，不会和周边的管路、阀件产生安装干涉。

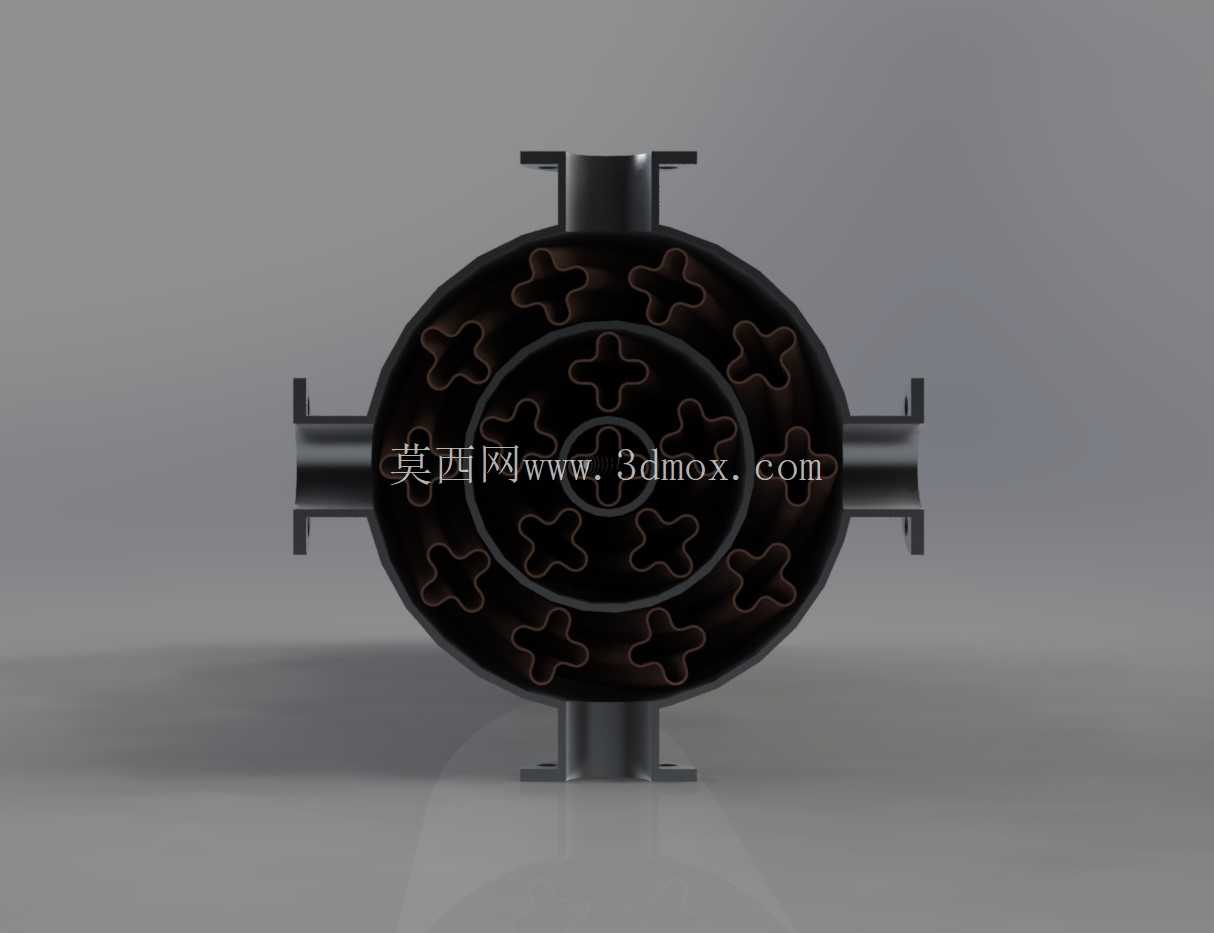

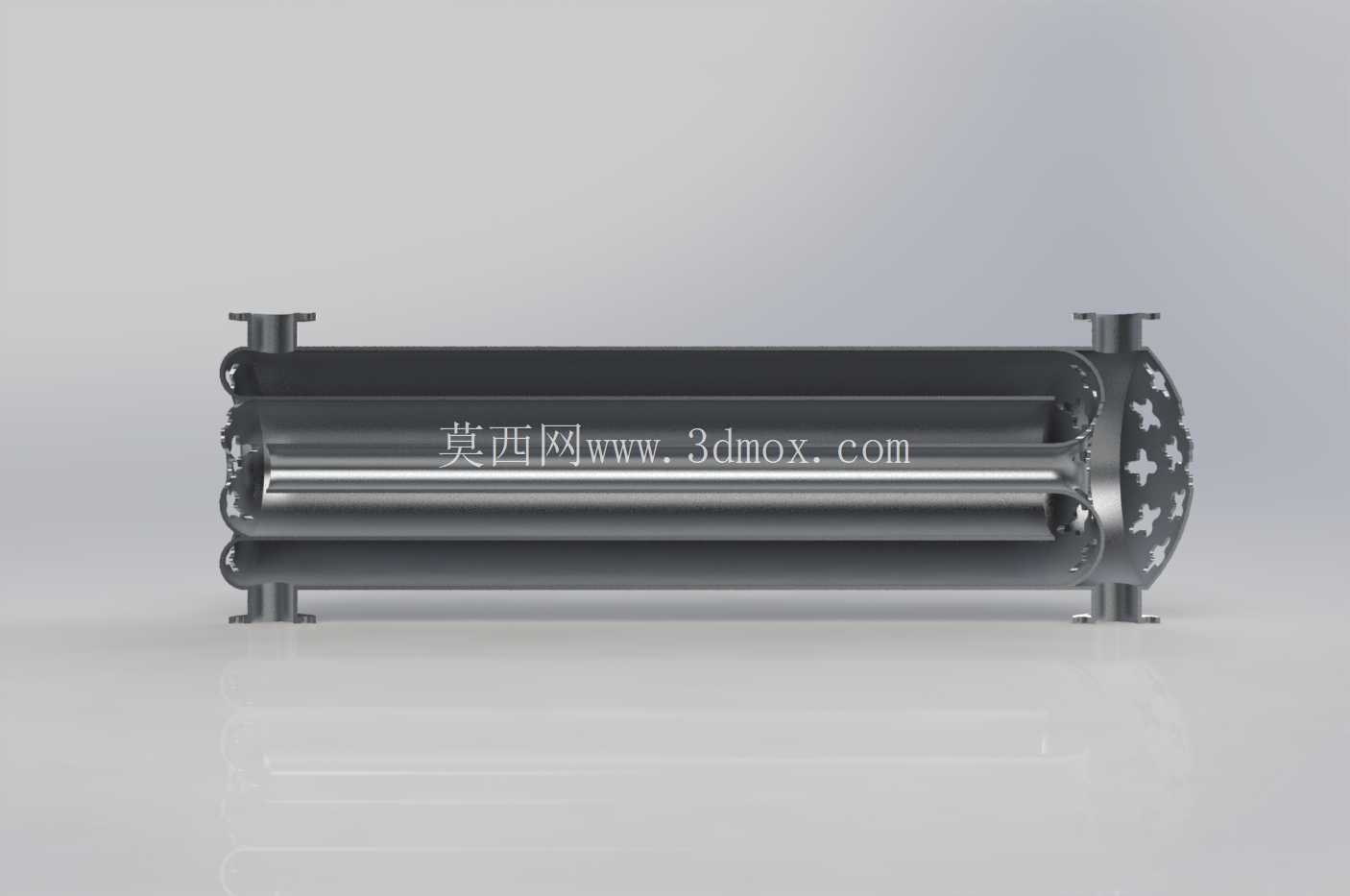

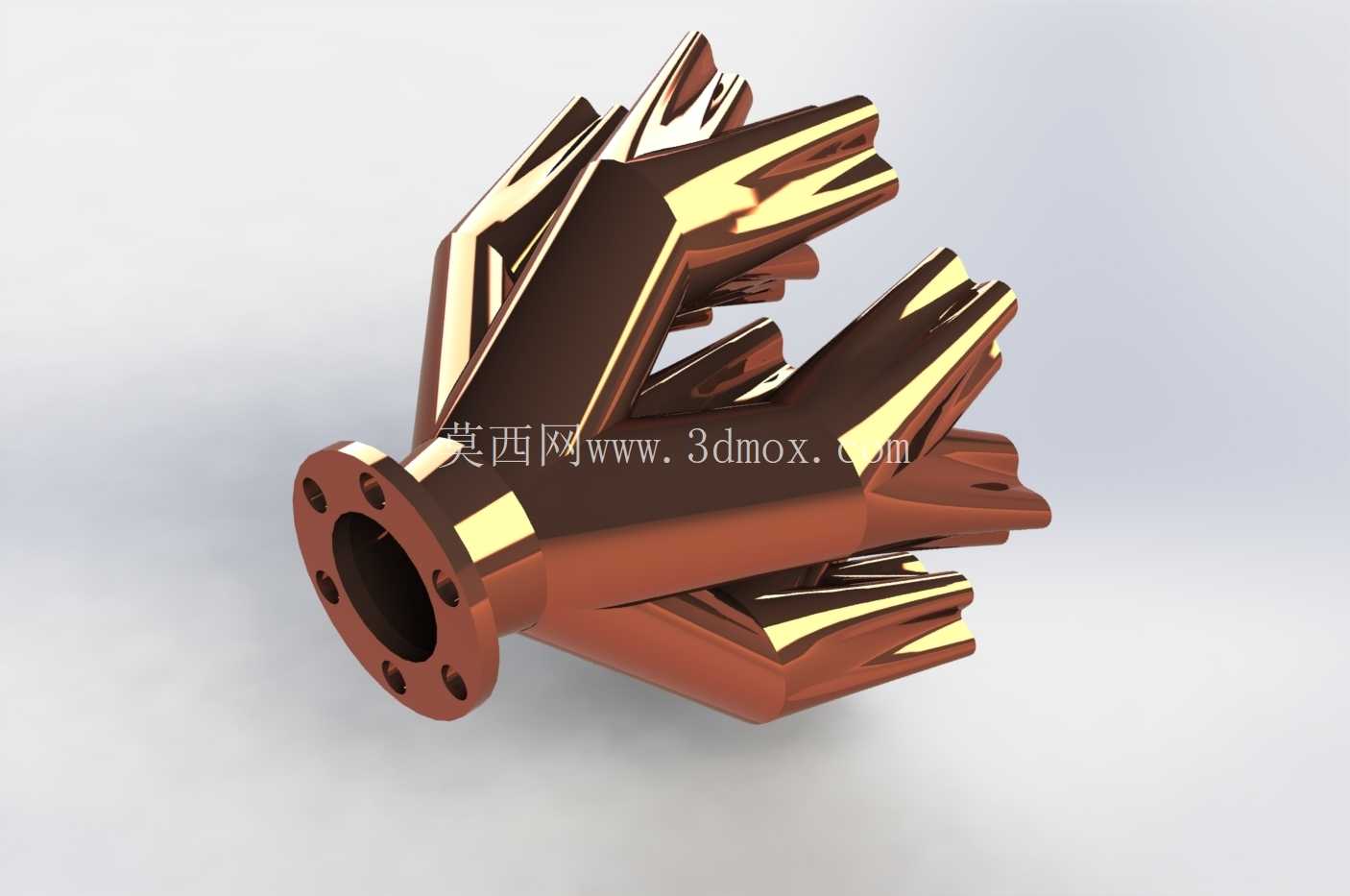

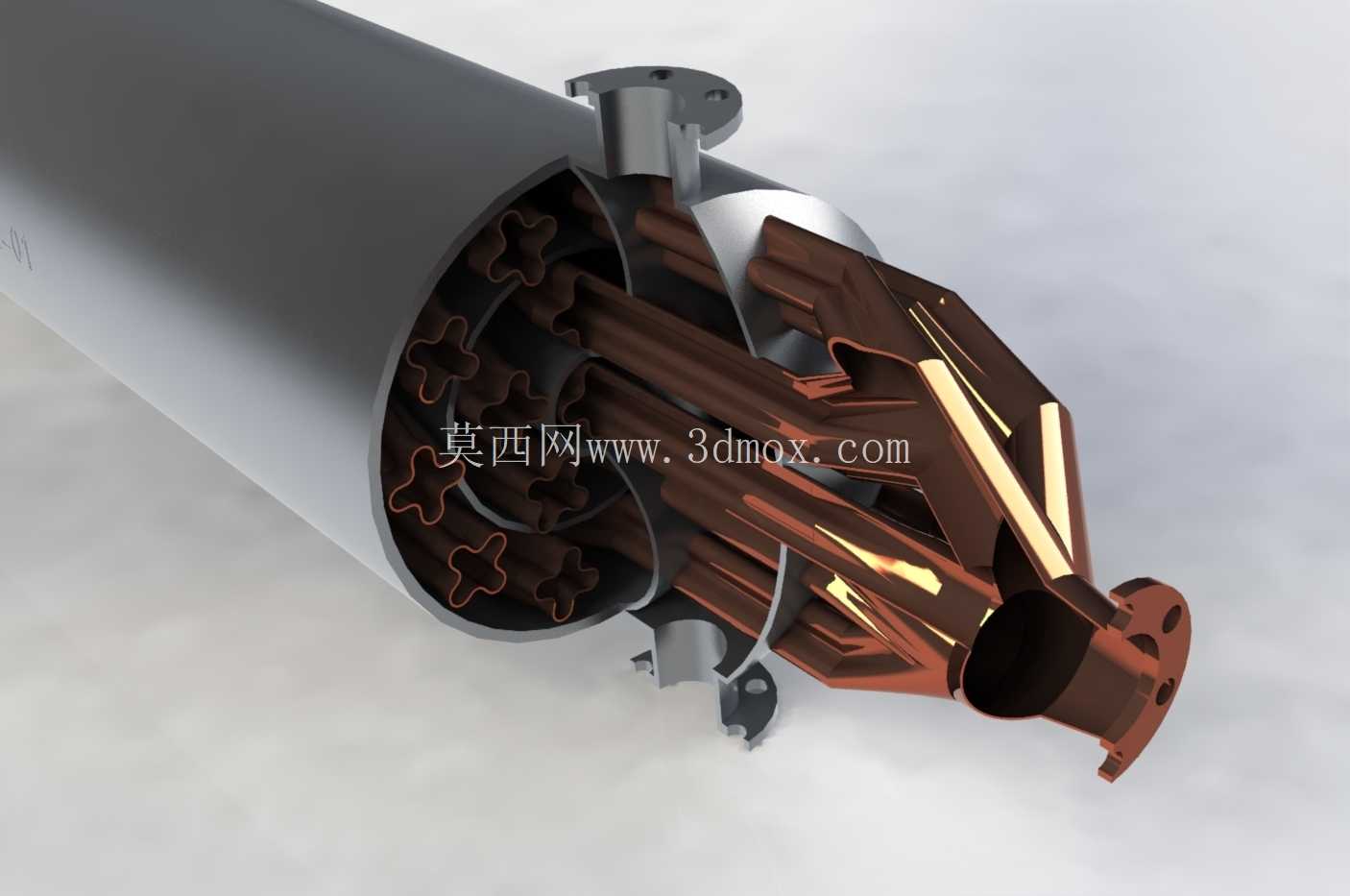

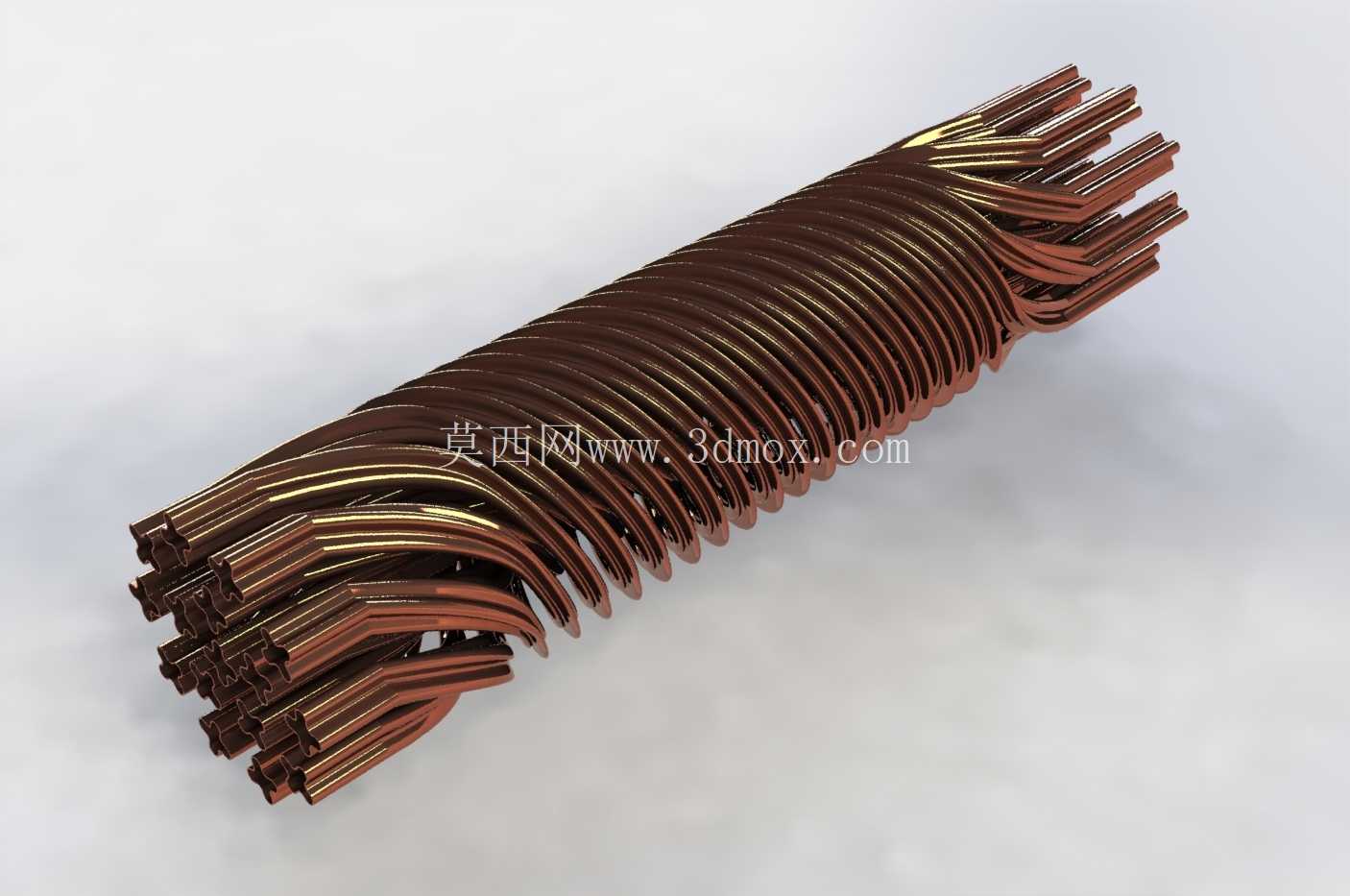

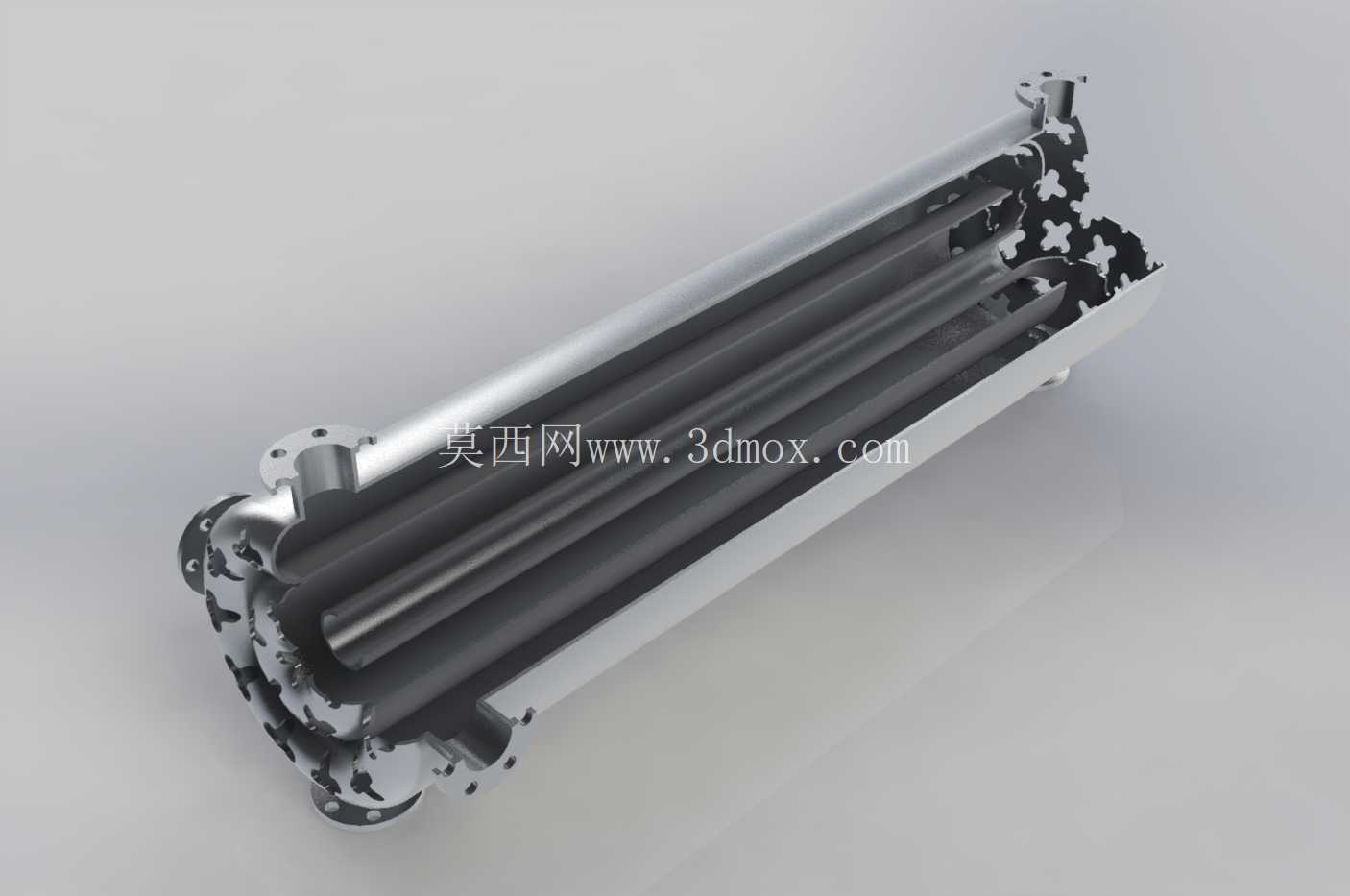

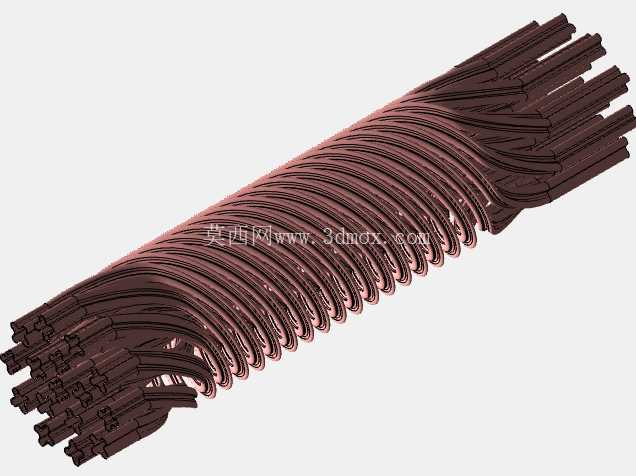

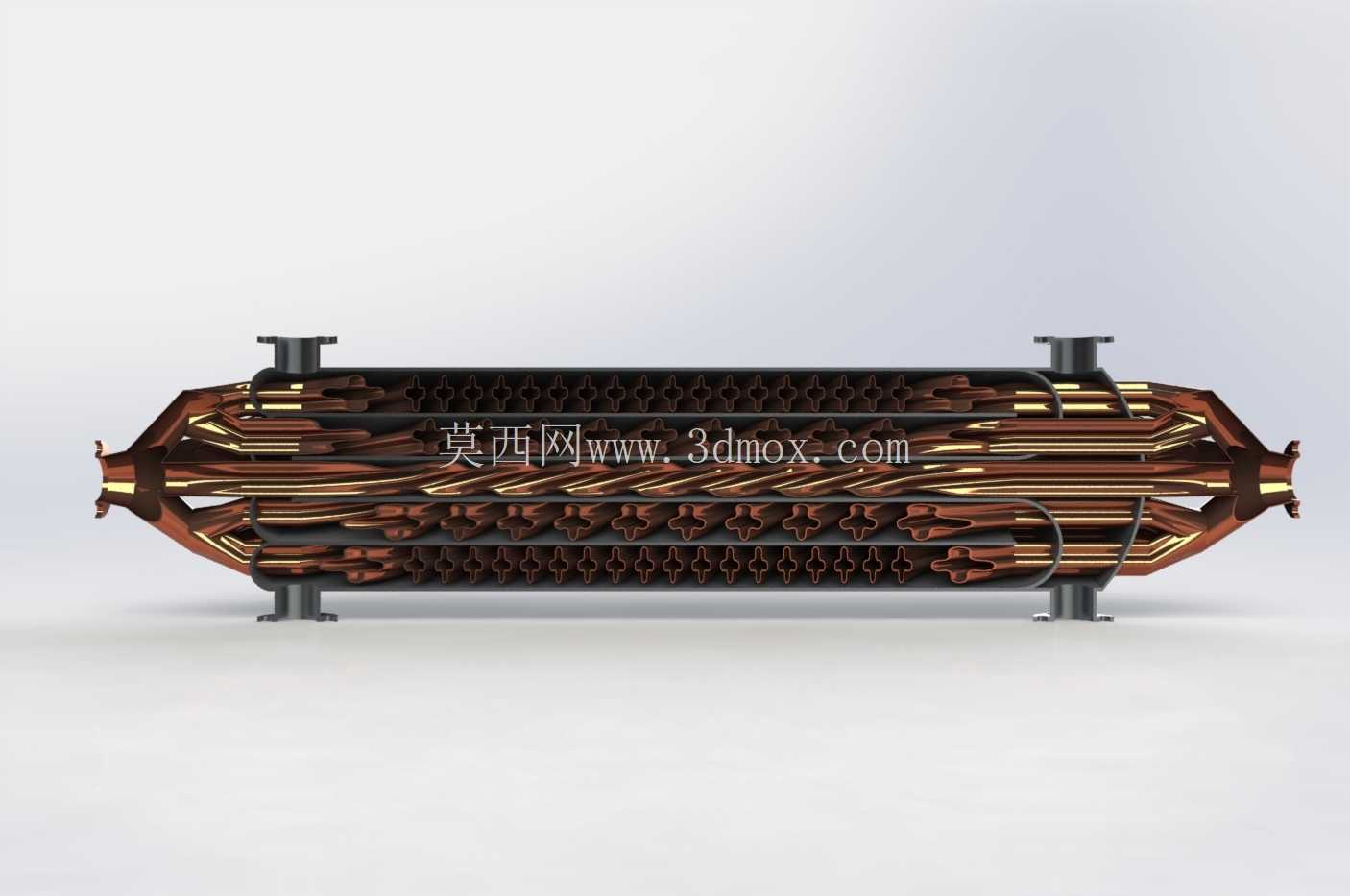

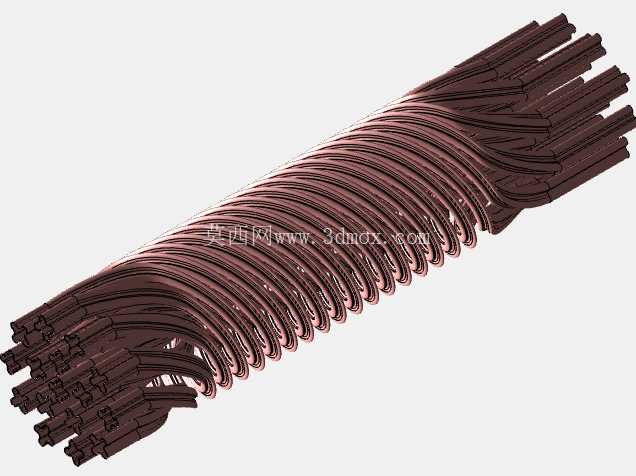

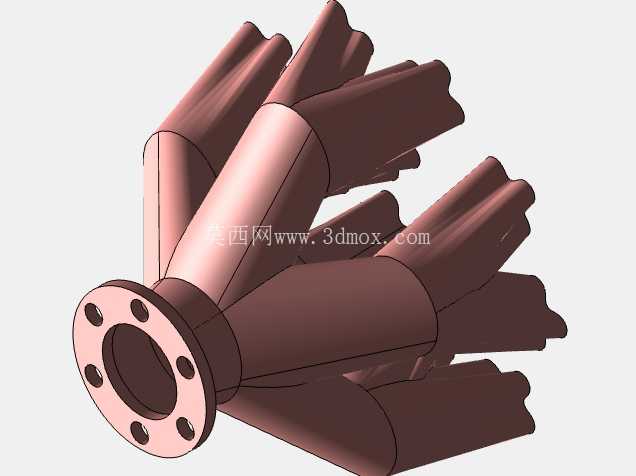

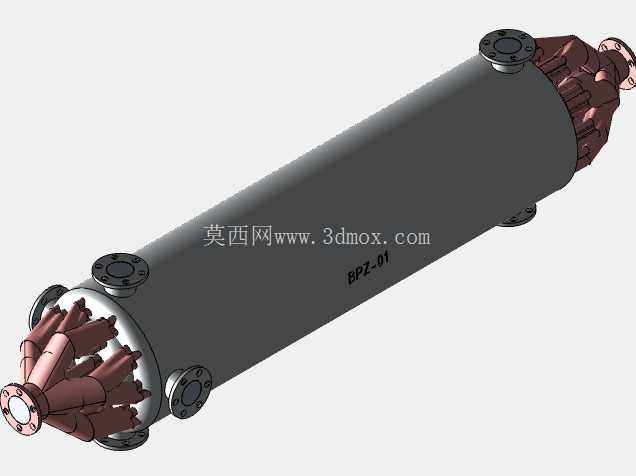

　　设计过程中充分结合增材制造的工艺特性，将传统壳管式换热器需要单独加工、逐根焊接的换热管与折流板结构做了一体化拓扑优化，内部的换热流道采用变截面扭曲构型，在相同壳体容积下，换热接触面积比传统光滑直管换热器提升近四成，同时流道的扭曲结构能够持续扰动流体边界层，降低层流底层的热阻，让低温流体和换热介质之间的热交换效率得到显著提升。两端的铜色导流结构采用高导热系数的合金材料成型，和不锈钢壳体之间采用冶金结合的一体化成型工艺，完全消除了传统焊接结构存在的焊缝泄漏风险，同时不同材料的匹配也兼顾了结构强度和导热性能的平衡——壳体部分采用高强度不锈钢承担管路压力载荷，导流与换热接触部分采用高导热合金强化热传导效率。在实际使用场景中，这款换热装置可应用于航天运载器的低温推进剂温控环节，对过冷的推进剂进行温度调节，避免推进剂在输送过程中出现气液两相流导致的泵气蚀问题，也可用于低温流体试验台架的温度调控单元，为试验件提供稳定温度的低温流体介质。结构设计上还充分考虑了低温工况下的热胀冷缩特性，内部流道的支撑结构采用了柔性构型设计，能够在深冷温度变化过程中吸收结构的变形应力，避免不同材料热膨胀系数差异导致的结构开裂、密封失效问题。

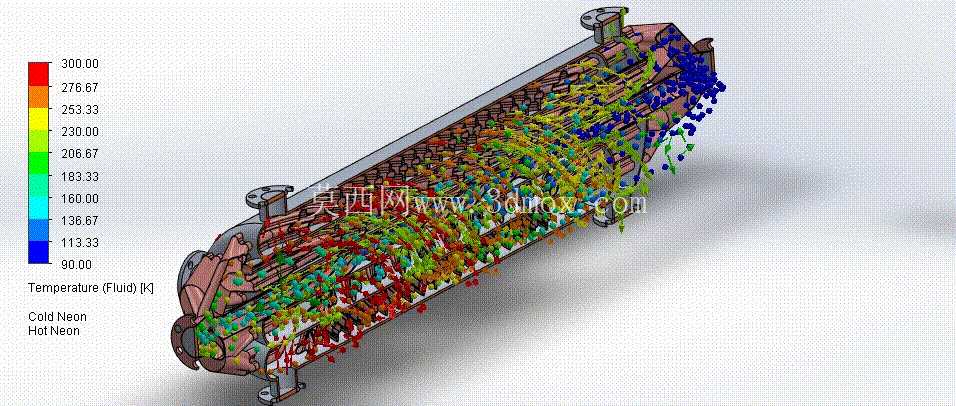

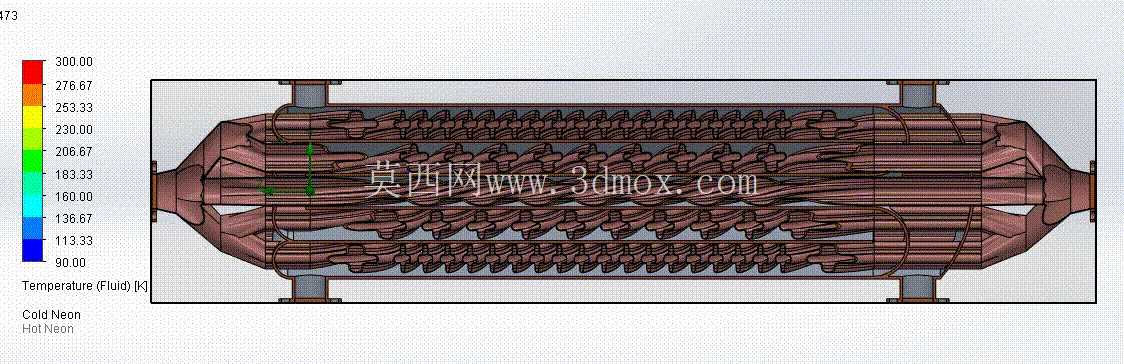

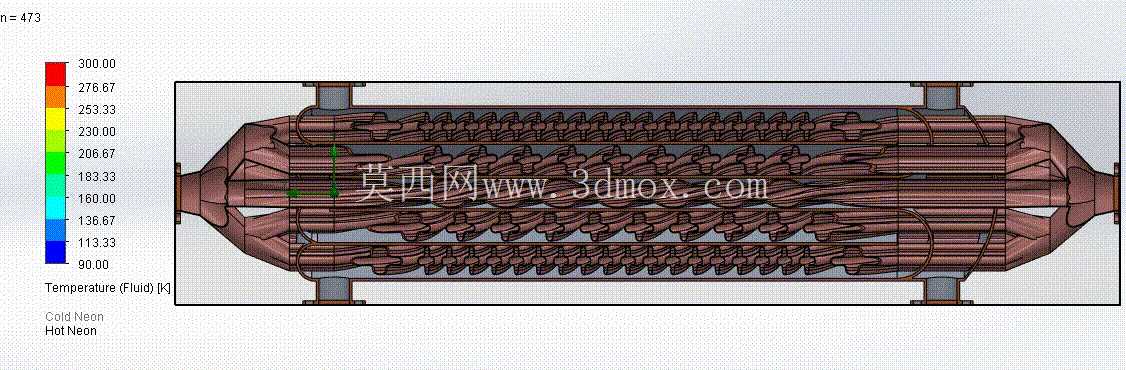

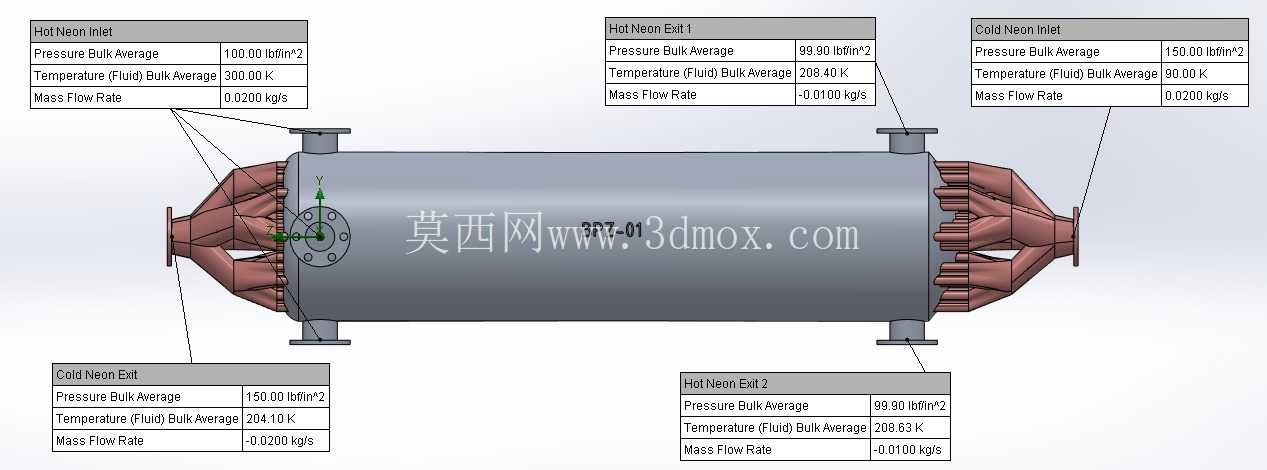

　　和传统同功率等级的壳管式换热器相比，这款装置的整体重量降低了三成左右，焊缝数量减少九成以上，从结构根源上降低了低温工况下的泄漏概率，同时换热效率的提升也让系统能够在更小的安装空间内实现设计要求的换热功率，非常适合对安装空间、重量、可靠性都有极高要求的航天低温流体系统。在建模过程中，所有接口的安装尺寸、流道的流通截面积、壳体的壁厚都经过了流体仿真和结构应力校核，确保在额定工作压力、深冷温度区间内，结构的应力分布均匀，没有明显的应力集中点，流体的压降控制在系统允许的范围内，不会因为换热器的阻力过大导致上游流体输送泵的负载超出设计阈值。
