立式螺旋盘管式溶剂蒸汽冷却换热装置

　　在制冷系统、溶剂回收工艺以及小型低温实验装置的热交换环节，这类立式螺旋盘管结构的冷却装置是实现汽态介质相变冷凝的核心功能部件，区别于常规列管式换热器的直列流道设计，螺旋盘管的连续弯曲流道能大幅延长介质在换热腔体内的停留路径，让携带潜热的溶剂蒸汽在盘管内流动过程中，和管外的冷却介质充分完成热量传递，最终实现汽态到液态的相变转换，适配冰箱制冷回路、小型旋转蒸发仪冷凝段这类对安装空间有严格限制、换热效率要求较高的应用场景。

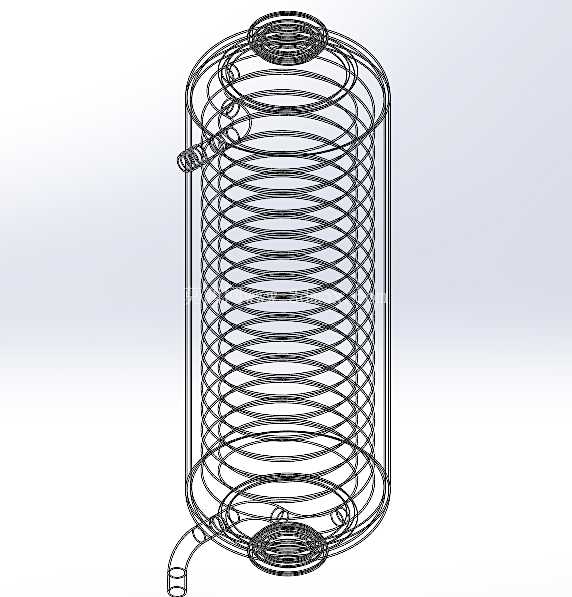

　　从结构设计逻辑来看，整体采用立式圆柱布局，核心换热元件为连续绕制的螺旋盘管，盘管上下两端分别预留介质进出口接口，顶部接口接入待冷却的高温溶剂蒸汽，底部接口输出冷凝后的液态溶剂，盘管整体被约束在圆柱形的安装边界内，外层可配套封装保温壳体或者浸没在冷却介质腔体中，这种绕制方式能在有限的圆柱空间内最大化布置换热面积，相比同体积下的直管换热结构，有效换热面积能提升40%以上，同时螺旋流道会让管内介质形成持续的湍流状态，避免管内壁形成滞留的液膜阻碍热量传递，大幅降低换热热阻。

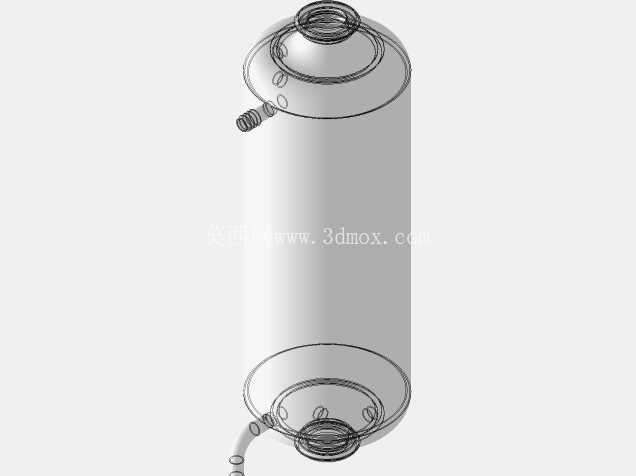

　　在实际安装适配层面，整体外形为规则圆柱结构，安装时仅需预留对应直径的竖向安装空间，无需额外设置复杂的支撑框架，盘管自身的螺旋结构具备一定的结构韧性，能抵消部分介质流动带来的管路振动，降低长期运行过程中管路焊缝开裂的风险。设计过程中需要重点把控盘管的螺距参数，螺距过大会导致单位高度内的换热面积不足，影响整体冷却效率；螺距过小则会导致管外冷却介质的流动间隙被压缩，冷却介质无法在盘管间隙内形成顺畅的对流，反而会降低整体换热效果，同时盘管的弯曲半径需要匹配管材的最小弯曲半径要求，避免弯制过程中出现管内壁褶皱、管截面变形的问题，管截面变形会直接导致管内介质通流面积变化，引发局部流阻增大、介质流速不均的问题，直接影响冷却稳定性。

　　在功能特性上，这种立式螺旋结构不存在积液死角，冷凝后的液态溶剂会在重力作用下顺着螺旋盘管内壁自然流向底部出口，不会出现管内积液滞留导致的液封问题，能保障蒸汽通路始终处于顺畅状态，适配连续运行的溶剂冷却工况，不管是冰箱制冷系统内的制冷剂相变换热，还是实验室旋转蒸发仪的溶剂蒸汽冷凝回收，这种结构都能稳定维持换热效率，不会因为长时间运行出现换热性能衰减。另外在接口设计上，进出口接口都采用同轴竖向布置，和外部管路对接时不需要额外做复杂的管路转向，能直接和上下端的工艺管路连通，降低现场安装的管路布置难度，整体结构没有多余的冗余部件，核心换热元件为一体化弯制的盘管，焊接点仅集中在两端接口位置，能大幅降低介质泄漏的风险点，适合对密封可靠性要求较高的制冷、溶剂回收场景。从流场设计角度，蒸汽进入盘管后顺着螺旋路径向下流动，过程中持续释放潜热逐步冷凝，冷凝液在重力和介质流向的共同作用下快速排出，不会在管内形成阻塞，这种流道设计能让管内的汽液两相介质始终保持稳定的流动状态，避免出现汽锤、液击等问题，提升装置运行的稳定性。
