四缸发动机用等长排气歧管结构设计

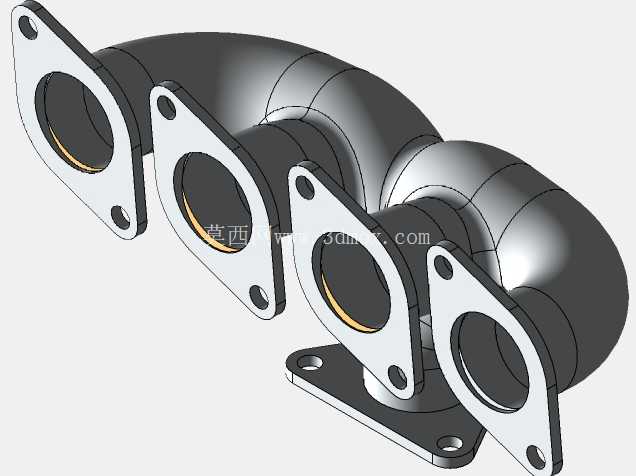

在小排量直列四缸自然吸气发动机的进排气系统开发中，排气歧管的结构设计直接影响各缸排气效率、泵气损失以及排气脉冲的利用效率，是动力总成匹配阶段需要重点校核的零部件。这款歧管采用四合一汇聚式结构，四个进气法兰分别对应直列四缸的排气道口，每个法兰面都设置了两个对称布置的螺栓过孔，安装时可通过双头螺柱与缸盖排气侧的螺纹孔紧固，法兰与缸盖贴合面的平面度需要控制在0.05mm以内，避免高温排气泄漏，同时法兰与缸盖之间需要加装金属复合密封垫片，耐受800℃以上的持续排气高温。

从管路走向来看，四个支管采用渐进式弯曲设计，每一段弯管的曲率半径都经过反复调整，尽可能保证四个气缸的排气路径长度差值控制在5%以内，减少各缸排气之间的干涉，避免出现某一缸排气背压过高的问题，这种等长设计在高转速工况下能更好地利用排气脉冲效应，提升气缸的扫气效率，进而优化发动机的扭矩输出特性。歧管的汇聚端设置了一个独立的出口法兰，法兰面带有四个安装孔，用于连接下游的三元催化器或者涡轮增压器的进气端，出口法兰的通径经过匹配计算，能够满足四缸同时排气时的流量需求，避免在汇聚段出现气流拥堵导致背压升高。

设计过程中需要重点考虑管路的热膨胀补偿，由于排气歧管工作时会从常温快速升高到数百摄氏度，金属材料会产生明显的热胀冷缩，如果管路刚性过强，热应力会集中在法兰焊接位置或者缸盖连接螺柱处，长期使用容易出现开裂、螺柱断裂等故障。这款歧管的弯管段采用了适度的圆弧过渡，没有出现直角弯折结构，一方面可以降低排气气流的阻力，减少气流在弯折处的紊流和噪声，另一方面也能通过弯管的微小形变吸收部分热膨胀量，降低连接部位的应力负荷。每个支管的壁厚根据不同位置的热负荷进行差异化设计，靠近缸盖的进气端壁厚稍厚，能够承受更高的排气温度和气流冲击，汇聚后的出口段则在保证结构强度的前提下适当调整壁厚，控制整体重量。

在安装边界上，四个进气法兰的中心距严格对应直列四缸发动机的缸心距参数，能够直接适配多数1.5L-2.0L排量的直列四缸汽油机缸盖排气侧接口，不需要额外修改安装位。歧管整体的外轮廓尺寸充分考虑了发动机舱的布置空间，管路走向避开了发动机悬置、机油滤清器、启动马达等周边附件的安装位置，装车后不会出现运动干涉，同时也预留了足够的空间布置排气氧传感器的安装座，方便后续加装传感器监测空燃比。法兰连接面的密封带设计采用了凸台结构，能够在螺栓紧固时给密封垫片提供足够的压紧力，即使在长期的冷热交变工况下，也能保持可靠的密封性能，避免排气泄漏导致的舱内异味、氧传感器检测失准等问题。

从实际使用场景来看，这类排气歧管既可以用于原厂民用车型的动力系统配套，也适用于改装市场的动力升级场景，等长的管路设计能够让排气声浪更具质感，同时优化全转速区间的动力输出响应。建模过程中对每一段弯管的中心线都进行了平滑处理，所有的相贯线位置都做了圆角过渡，避免出现应力集中点，管壁的连接处采用连续的熔接结构建模，能够为后续的铸造或者焊接工艺提供准确的数模参考，生产时可以根据材料选择铸铁铸造或者不锈钢焊接工艺，不同工艺对应的壁厚参数可以在数模基础上进行微调，不需要重新调整整体的管路走向和安装接口尺寸。
