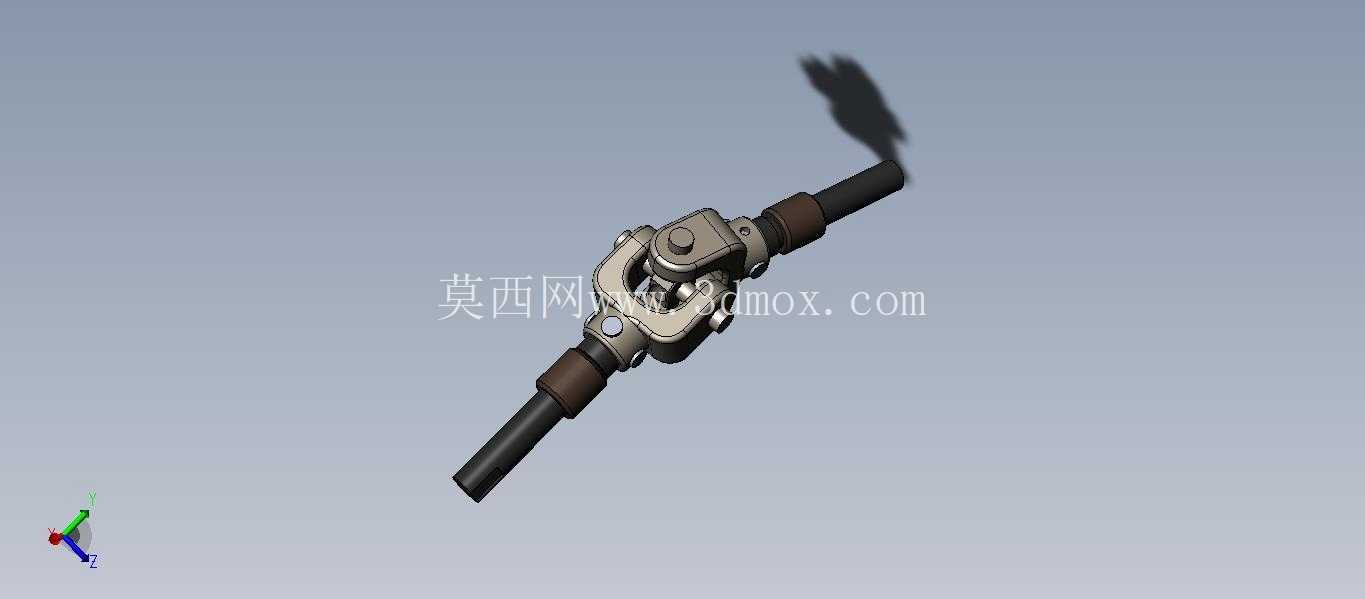

十字轴式双节万向传动连接结构

这类万向传动结构最核心的应用场景，是解决两传动轴之间存在轴线夹角、或是工作过程中相对位置会发生动态偏移的扭矩传递需求，在跨距不大的动力传输链路里，它不需要严格保证输入输出轴的同轴度，就能稳定传递旋转动力，不会因为轴系的小角度偏摆出现卡滞、传动中断的问题。日常设备维护里经常能碰到这类结构的应用：小型农用机具的动力输出端连接、轻工设备的进给机构传动、改装设备的动力链路补接、甚至部分手动工具的转角传动部位，都会用到同规格的万向节结构，它能补偿安装过程中产生的同轴度误差，也能适应设备运行时因为机架振动、负载形变带来的轴系位置偏移，相比刚性联轴器，它的容错空间要大很多，对安装精度的要求更低，适合现场改造、非精密固定安装的传动场景。

从功能特性来看，这个双节万向节的十字轴铰接结构，能实现单节最大35度左右的轴间夹角传动，双节串联的布局可以让输入输出端在更大的偏移范围内保持等速传动的特性，避免单节万向节传动时因为夹角变化带来的输出转速波动，减少传动过程中的冲击和振动。两端的连接轴做了滚花销轴的配合结构，和外接部件连接时可以通过销钉传递大扭矩，不会出现轴和连接套之间打滑的问题，十字轴的配合面预留了润滑脂存储的间隙，长期运行时可以定期补充润滑，减少铰接部位的磨损，延长部件的使用寿命。

设计这个结构的时候，首先要考虑的是铰接部位的强度冗余，十字轴的轴颈直径要匹配额定传递扭矩的剪切强度要求，轴叉的开口宽度要保证在最大偏转角度下，两个轴叉不会发生运动干涉，同时轴叉的根部要做圆角过渡，避免应力集中导致的疲劳断裂。连接轴的直径和配合长度要根据外接部件的安装孔尺寸确定，既要保证轴的抗扭强度，也要保证插入外接部件后有足够的配合长度，避免运行时出现松脱。整个装配体的所有配合零件都做了公差匹配，十字轴和轴叉的轴承配合位选用间隙配合，保证转动灵活的同时不会有过大的旷量，连接轴和轴叉的固定部位选用过盈配合加销钉固定，保证扭矩传递的可靠性。

从安装边界来看，这个万向节在伸直状态下的总长度要匹配传动链路的安装跨距，两端轴的直径要和外接部件的安装孔一致，最大偏转角度下的回转直径要预留足够的安装空间，避免运行时和周边的机架、护罩发生碰撞。安装的时候不需要刻意校准两轴的绝对同轴，只要保证轴间夹角在结构允许的范围内，两端连接固定牢靠，就可以正常投入使用，日常维护只需要定期检查铰接部位的旷量，补充润滑脂即可，不需要复杂的调校，对现场安装人员的技术要求不高，非常适合非精密传动的通用场景使用。在一些需要频繁调整传动角度的设备上，这类万向节还可以配合伸缩轴结构使用，进一步补偿轴向的位置偏移，适应更复杂的安装工况。
