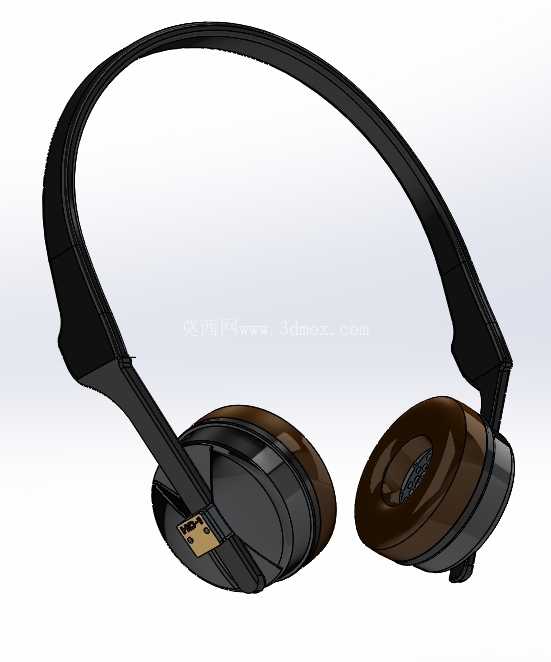

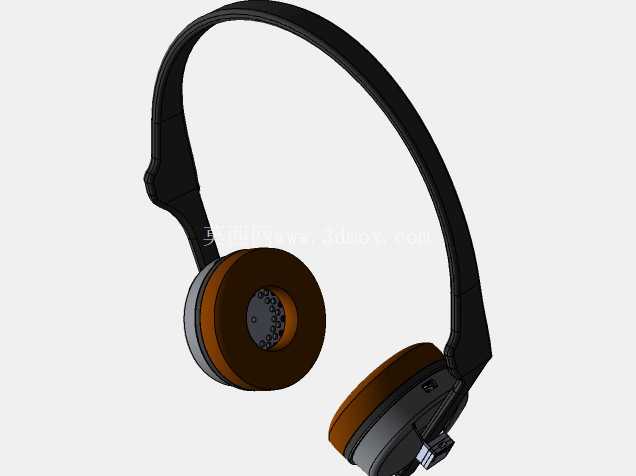

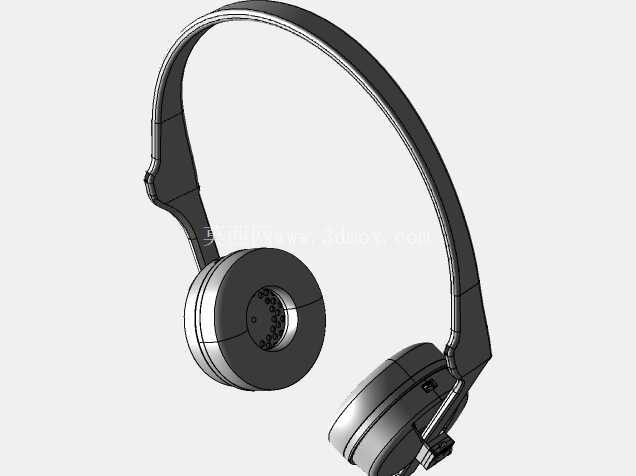

头戴式40毫米驱动单元可3D打印耳机结构

　　这款头戴式音频设备的结构设计，核心围绕40毫米直径动圈扬声器的适配展开，最初的设计动因来自对经典头戴耳机损坏部件的替换需求，后续经过多轮结构优化，完全适配3D打印的加工工艺特性，能够满足个人DIY制作、小批量定制音频配件的实际使用场景。从实际使用场景来看，该结构既可以作为损坏头戴耳机的替换备件使用，也可以作为定制化HiFi耳机的基础框架，适配日常桌面音频收听、移动便携听音等多种使用环境，头梁的弧度设计充分参考了成年人群的头围尺寸范围，佩戴时的夹持力经过结构校核，既不会因为压力过大造成长时间佩戴的夹头感，也不会因为夹持力不足出现佩戴滑落的问题。

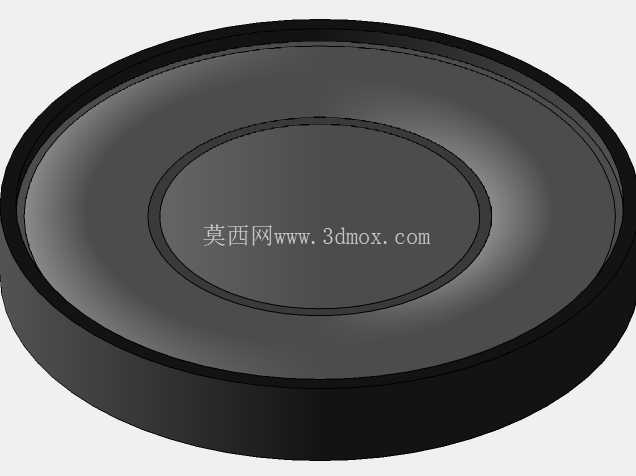

　　功能特性层面，耳罩腔体的内部结构专门针对40毫米、32欧姆的全频动圈扬声器做了声学腔体优化，腔体内部预留了足够的扬声器安装台阶，扬声器固定位的尺寸公差控制在0.2毫米以内，能够保证扬声器安装后不会出现松动漏音的问题，同时腔体侧壁预留了走线槽，能够容纳耳机线的焊接与走线空间，避免线材挤压造成的接触不良问题；头梁部分采用了分段式的铰接结构，两侧耳罩可以根据佩戴者的头型自适应调整角度，铰接位置的转轴阻尼经过结构设计，调整后可以保持固定角度不会随意晃动，头梁内侧的软垫安装槽预留了标准的泡棉粘贴位，用户可以根据自身需求更换不同厚度的记忆海绵垫，提升佩戴的舒适感。

　　设计思路上，整个结构完全摒弃了传统头戴耳机的金属冲压、注塑成型的工艺限制，所有壁厚都控制在1.8-2.5毫米的3D打印最优壁厚区间，没有出现小于45度的悬空结构，不需要额外添加打印支撑就可以完成FDM工艺的打印制作，同时所有的装配位置都采用了卡扣加少量胶水辅助固定的方式，不需要额外嵌入金属螺母等嵌件，降低个人制作的物料成本与装配难度；结构拆分上分为头梁主体、两侧铰接臂、左右耳罩外壳、耳罩内盖几个独立部件，每个部件的尺寸都控制在主流桌面级3D打印机的成型尺寸范围内，不需要大尺寸打印设备就可以完成全部部件的制作。

　　外形尺寸与安装边界方面，整体头梁展开后的最大宽度为165毫米，耳罩的外径为72毫米，能够完全包裹成年人群的耳廓，耳罩内侧的深度为18毫米，佩戴时不会挤压耳廓造成不适；扬声器安装位的直径为40.2毫米，深度为6毫米，刚好适配市面上绝大多数标准尺寸的40毫米头戴耳机扬声器单元，耳机出线孔的直径为3.2毫米，可以兼容直径3毫米以内的各类耳机线材，铰接位置的转动角度范围为0-30度，能够适配不同头型的佩戴角度需求，整个结构装配完成后的总重量控制在120克以内（不含扬声器、线材与耳垫），长时间佩戴不会造成头部的负重感。从结构可靠性的角度来看，头梁的受力位置做了局部加厚处理，反复弯折的疲劳寿命经过校核，能够满足日常使用的开合需求，不会出现正常使用下的断裂问题，耳罩外壳的表面没有多余的装饰性凸起，既可以直接打印后使用，也可以通过打磨、喷漆做个性化的外观处理，满足不同用户的外观定制需求。
