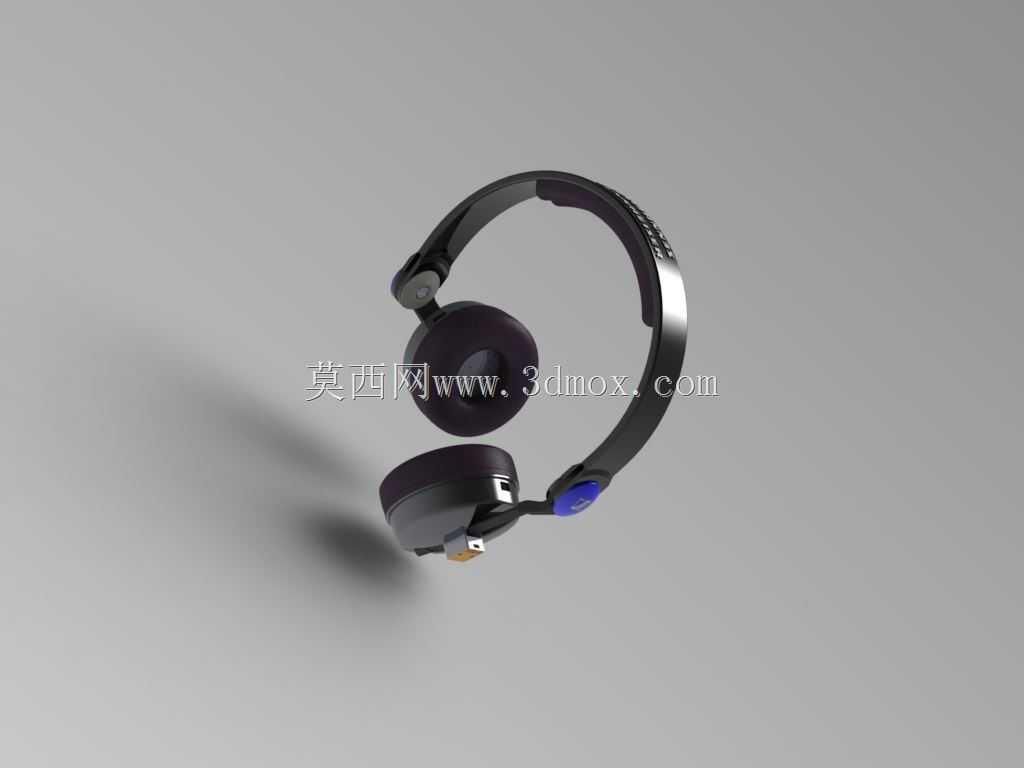

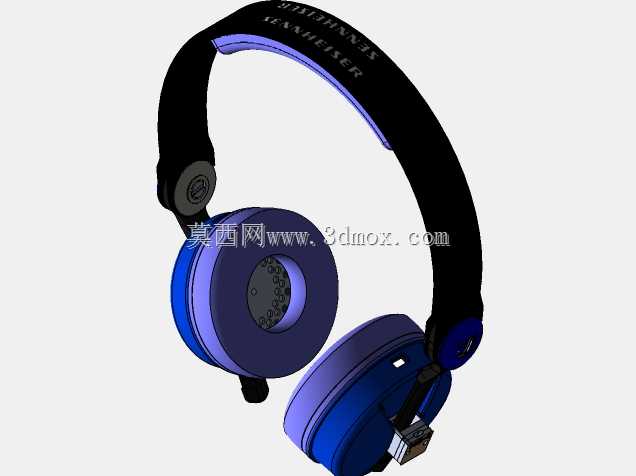

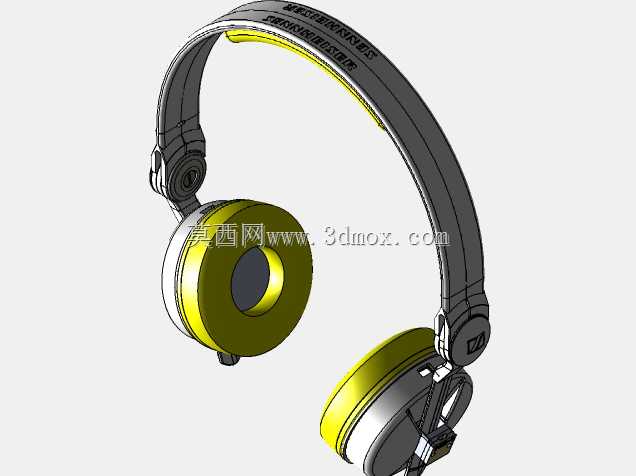

复刻HD25BT头戴式蓝牙耳机结构设计

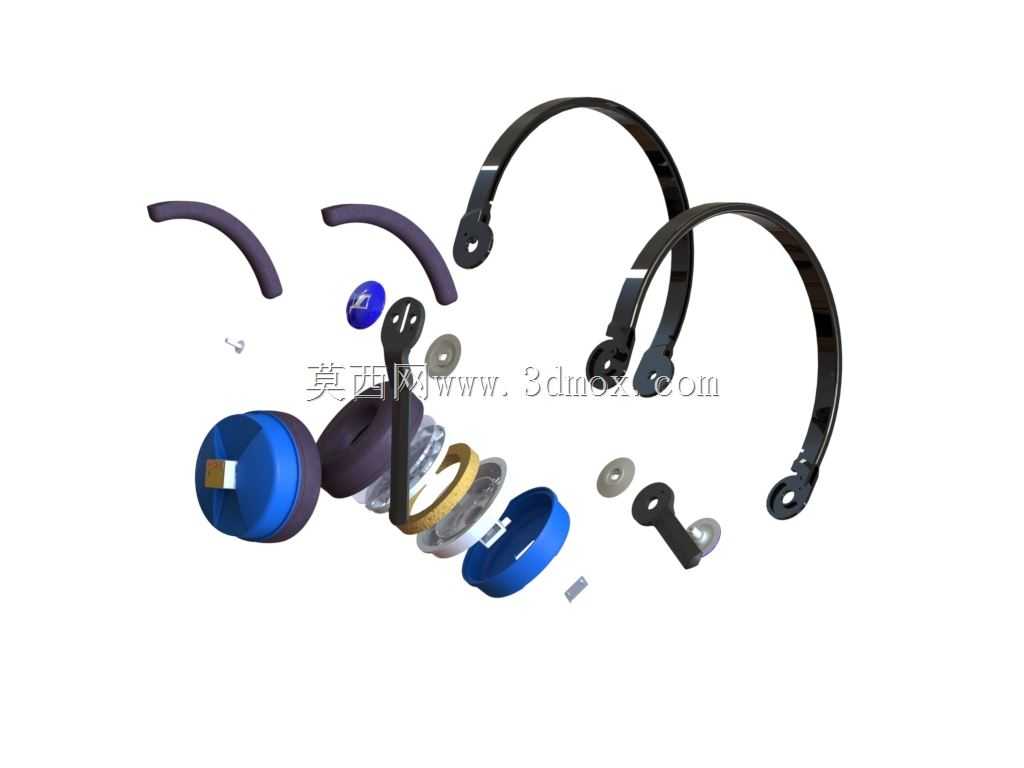

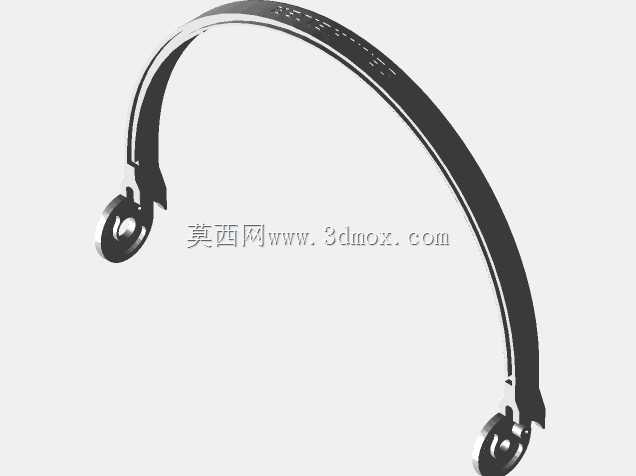

　　本次建模还原的头戴式音频设备，核心参考经典监听耳机的弧形头梁力学结构，适配40mm发声单元的安装腔体，整体结构围绕长时间佩戴的压力分布做细节优化。头梁部分采用分段式铰接设计，两侧旋转轴预留0.3mm的装配间隙，保证佩戴时可根据不同头围自适应调整夹持角度，头梁内侧的缓冲垫安装槽深度控制在8mm，刚好容纳慢回弹记忆棉垫层，避免夹头感的同时保证佩戴稳定性。耳罩部分采用封闭式腔体设计，腔体壁厚统一设置为1.8mm，既保证结构强度不会因日常挤压产生形变，又能控制整体重量，单侧耳罩连同发声单元的重量控制在120g以内，长时间佩戴不会对耳廓产生过度压迫。耳罩与头梁的连接臂采用内嵌式金属加强筋结构，外部包裹ABS工程塑料外壳，

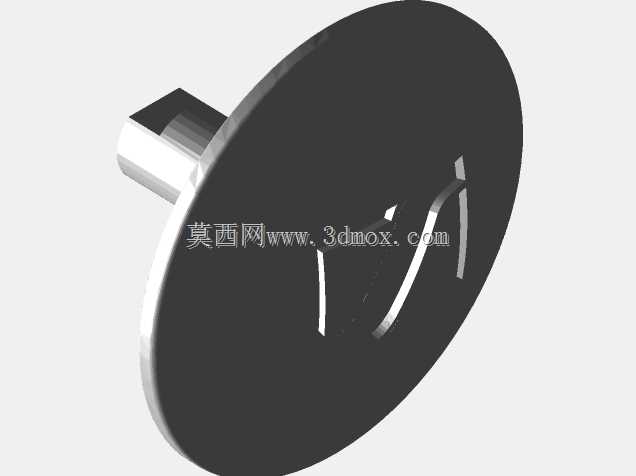

　　连接臂的伸缩调节档位设置为12档，每档卡位的凸台高度为0.5mm，调节时的阻尼感适中，不会出现佩戴过程中自行滑动移位的问题。发声单元的安装位做了定位止口设计，止口直径与40mm单元的外圈尺寸做H7/h6的间隙配合，装配时无需额外打胶即可实现初步定位，单元接线的走线槽隐藏在连接臂内部，从耳罩腔体一直延伸到头梁内侧的出线口，避免线材外露拉扯导致的接触不良问题。耳罩外侧的装饰盖板做了可拆卸结构，通过三个均匀分布的卡扣与腔体连接，方便后期更换耳罩垫或者维修内部发声单元，卡扣的扣合量设置为0.8mm，既保证拆卸时不需要过大的力度，又不会在日常使用中意外脱落。从实际应用场景来看，该结构既可以作为消费级蓝牙耳机的结构参考，

　　也可用于音频设备展示的渲染场景，建模过程中所有的装配间隙都按照实际量产的公差要求设置，铰接位置的旋转角度做了限位设计，最大展开角度为15度，避免过度旋转导致连接臂断裂。头梁顶部的缓冲垫弧度经过多次调整，弧度半径设置为120mm，贴合大部分成年人的头顶轮廓，压力分布均匀，不会出现局部压力过大的问题。耳罩的倾斜角度做了12度的内倾设计，刚好贴合耳廓的自然角度，保证佩戴时的密封性，提升低频表现的同时隔绝部分外界环境噪音。整体建模过程中，所有的圆角过渡都按照实际注塑工艺要求设置，外观面的圆角半径不小于1mm，内部加强筋的圆角半径为0.3mm，避免注塑过程中出现应力集中导致的开裂问题。安装边界方面，头梁收缩到最短状态时整体高度为180mm，

　　完全展开时最大高度为220mm，耳罩外侧最大宽度为85mm，整体收纳尺寸可以适配常规的耳机收纳包，方便外出携带。腔体内部预留了蓝牙模块和电池的安装空间，电池仓的尺寸设置为40mm30mm8mm，可以容纳常规的聚合物锂电池，蓝牙主板的安装位预留了按键和充电接口的开孔，开孔位置做了防水台阶设计，可满足日常防泼溅的使用需求。
