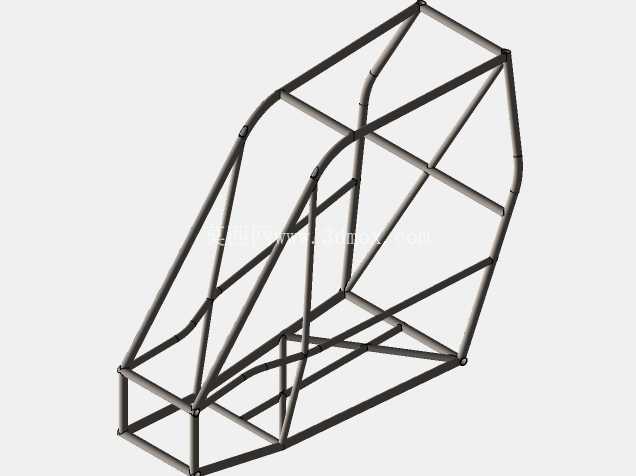

Baja SAE赛事钢管桁架驾驶舱结构设计

　　这套钢管桁架式驾驶舱结构，是面向Baja SAE越野赛事场景开发的核心承载部件，所有管架的排布逻辑完全围绕赛事规则要求与越野工况的载荷特性展开，没有多余的装饰性结构，每一段管材的走向、节点位置都对应实际使用中的受力需求。从实际赛事应用场景来看，这类驾驶舱是小型越野赛车的核心安装基体，前端需要衔接前悬安装支座、转向机构固定位，中部要预留驾驶员乘坐空间、安全带锚点、操纵件安装平面，后侧要对接动力总成安装架、后悬连接点位，同时整个桁架还要承担翻滚防护的核心功能，在车辆发生侧翻、正面碰撞、落地冲击时，通过管材的塑性变形吸收冲击能量，保证舱内驾驶员的生存空间不发生侵入性形变。

　　设计过程中首先锚定的是安装边界约束，舱体整体宽度需要匹配赛事规则要求的最小舱内横向空间，保证驾驶员佩戴头盔、穿戴护具后肩部有足够活动余量，纵向长度要适配不同身高驾驶员的坐姿调整范围，从踏板安装面到座椅靠背固定点的距离预留了足够的调节区间，高度方向则要保证头盔顶部到上沿管梁的安全间隙，避免颠簸时头盔直接接触管架。管材的选型全部采用冷拔无缝钢管，不同受力区段匹配不同的管径与壁厚，主承力环、斜撑加强段采用更大规格的管材，辅助支撑段在保证刚度的前提下适当减小规格控制整体重量，所有管材的连接节点都采用相贯线切割后满焊的处理方式，避免应力集中在焊缝位置，节点处的斜撑排布完全遵循力流传递路径，把前轮冲击、悬架跳动、动力输出的反作用力顺着管架分散到整个桁架结构，不会出现局部应力过大导致的管材开裂问题。从功能特性上看，这套桁架结构没有采用一体化蒙皮设计，开放式的管架结构一方面能降低整车整备质量，在越野爬坡、加速工况下提升动力冗余，另一方面也方便赛事过程中的快速检修，转向管路、制动线束、燃油管路都可以沿着管架内侧排布，通过管卡固定，避免越野飞溅的碎石、泥水直接磨损管线。舱体前部的管梁特意预留了前防撞杠的安装接口，下部的横向管位可以直接固定脚踏板总成、制动总泵、转向柱支座，侧面的斜撑结构既是翻滚防护的侧边防撞结构，也可以作为座椅侧挂的固定锚点，安全带的上下安装点都直接焊接在主承力管段上，保证碰撞时安全带的拉力不会扯坏安装位。

　　设计阶段还充分考虑了实际装配的工艺性，所有相贯线的切割角度都适配常规的圆管切割设备，不需要复杂的五轴加工就能完成管材下料，焊接顺序也做了优化，先拼焊主基准平面的框架，再依次拼接上部环梁、斜向支撑，减少焊接过程中的热变形，保证最终成品的安装孔位精度，不需要后续大量的校正工序就能和前后悬架、动力总成的安装位精准对接。在实际越野赛事的工况下，这类管架驾驶舱还要承受持续的颠簸振动，所以在管架的关键连接位置都做了三角支撑结构，避免长直管材在交变载荷下出现共振疲劳，比如驾驶员座椅下方的横向管段，就通过多道斜撑和底部主纵梁连接，把驾驶员体重、落地冲击的载荷直接分散到两侧的主纵梁上，不会出现局部管段凹陷变形的问题。

　　舱体后侧的管架结构特意做了收窄处理，既可以给后轮跳动留出足够的运动空间，避免轮胎在最大压缩行程时和管架发生干涉，也能降低后部的迎风阻力，同时预留了油箱、冷却系统的安装固定位，所有附属部件的安装点都提前在管架上做了焊接螺母的预埋，不需要后期在管材上钻孔破坏结构强度。和常规的民用车辆驾驶舱不同，这类赛事用管架驾驶舱完全以功能性为核心，没有多余的造型曲面，所有的弯折角度、管段走向都服务于结构强度、安装空间、重量控制三个核心目标，比如上部的主防滚环采用大弧度弯折处理，既可以保证头部安全间隙，也能让侧翻时的冲击力顺着环梁均匀传递到整个结构，不会在弯折位置出现应力集中断裂的问题。
