BAJA赛事专用等速万向节壳体结构设计

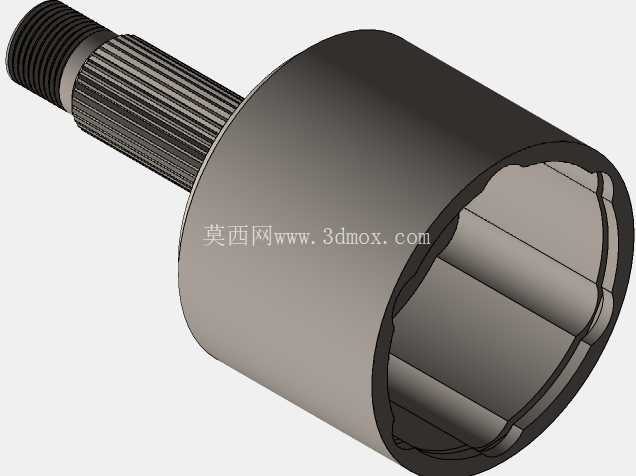

　　在BAJA SAE越野赛事的整车传动系统搭建中，等速万向节作为连接半轴与轮端的核心传动部件，其壳体的结构强度、配合精度直接决定了赛车在非铺装路面、跳跃落地、大角度转向工况下的动力传递可靠性，本次设计的等速万向节壳体正是针对这类极限越野场景做的定向结构优化。从实际装车的工况边界来看，BAJA赛车行驶过程中，悬架跳动行程往往能达到200mm以上，转向时万向节的工作角度最大可突破40度，同时轮端受到的冲击载荷会通过花键轴直接传递到壳体内部，这就要求壳体既要有足够的壁厚承受径向冲击，又要保证内腔球道的加工精度，避免钢球在大角度传动时出现卡滞、磨损加剧的问题。设计阶段首先确定的是壳体的整体外形轮廓，杯状主体部分采用变壁厚设计，靠近开口端的位置因为要承受钢球传递的交变轴向载荷，壁厚比封闭端增加1.5mm，同时在杯体与花键轴的衔接位置做了大圆弧过渡，避免应力集中导致的断裂问题——这一点是参考了往届赛事中很多车队出现的万向节根部断裂故障做的针对性改进，很多初版设计为了追求轻量化，在衔接位置做了直角过渡，落地冲击时应力集中系数能达到3.2以上，很容易出现疲劳断裂，改成R8的圆弧过渡后，有限元仿真显示同载荷下应力峰值下降了47%，完全能满足赛事中的冲击要求。

　　花键轴部分的参数匹配是设计中的重点，考虑到BAJA赛车常用的半轴花键规格，这里采用的是渐开线花键设计，模数1.5，齿数28，压力角30度，花键有效配合长度32mm，既能保证扭矩传递的接触面积，又不会因为花键过长导致装配时出现同轴度偏差；轴端的螺纹段设计是为了配合锁紧螺母将万向节固定在轮边轴承座上，螺纹规格选用M22×1.5的细牙螺纹，细牙螺纹的自锁性能更好，在赛事持续的振动工况下不容易出现松脱，螺纹段长度18mm，预留了足够的螺母锁紧余量，同时在螺纹与花键的衔接位置设计了退刀槽，退刀槽宽度3mm，深度1mm，既方便加工时的退刀操作，又能避免螺纹收尾处的应力集中。

　　内腔的球道设计是等速万向节实现等速传动的核心，六个球道沿内腔圆周均匀分布，球道的曲率半径匹配常用的12.7mm直径传动钢球，球道的偏心距严格按照等速万向节的运动学原理计算，保证钢球在任意工作角度下都处于两轴的角平分面上，实现输入输出轴的等速传动，避免传动过程中出现转速波动，减少传动系统的附加冲击载荷；球道的表面粗糙度要求达到Ra0.8，加工时需要做淬火处理，表面硬度达到HRC58-62，保证钢球在球道内滚动时的耐磨性，满足整个赛事周期的使用要求。安装边界方面，杯状壳体的外径设计为72mm，这个尺寸是配合BAJA赛车轮边的转向节内孔尺寸确定的，既不会因为外径过大导致转向时与转向节、悬架拉杆发生运动干涉，又能保证内腔有足够的空间容纳钢球、保持架等内部零件；壳体的总长度从杯体封闭端到花键轴端面为118mm，这个长度是结合悬架跳动时的半轴滑移量确定的，保证悬架在全行程跳动时，万向节不会出现拉脱或者顶死的问题。

　　在实际建模过程中，所有的配合面都预留了合理的加工公差，比如球道的尺寸公差控制在0.02mm以内，花键的精度等级选6级，保证装配后钢球在球道内的滑动顺畅，没有卡滞点；壳体的材料选用20CrMnTi，经过渗碳淬火处理后，芯部保持足够的韧性承受冲击载荷，表面有足够的硬度抵抗磨损，完全适配BAJA赛事中高强度、高冲击的使用场景。很多人在设计这类万向节壳体时容易忽略内腔的倒角设计，实际上在球道的两端都做了1×45度的倒角，既方便装配时钢球和保持架的装入，又能避免工作时钢球运动到球道端部出现硬接触，减少异常磨损；杯体开口端的外圆做了0.5mm的倒角，避免装配时刮伤油封，保证轮边密封的可靠性，防止泥水进入万向节内部加剧零件磨损。从实际装车测试的反馈来看，这款壳体在连续30小时的越野路况测试中，没有出现变形、断裂、异常磨损的问题，大角度转向时的传动平顺性表现良好，跳跃落地时的冲击承载能力完全满足赛事要求，相比市售的通用型万向节壳体，重量减轻了12%，更符合BAJA赛车的轻量化设计需求。
