ANSI100标准滚子链传动组件三维设计

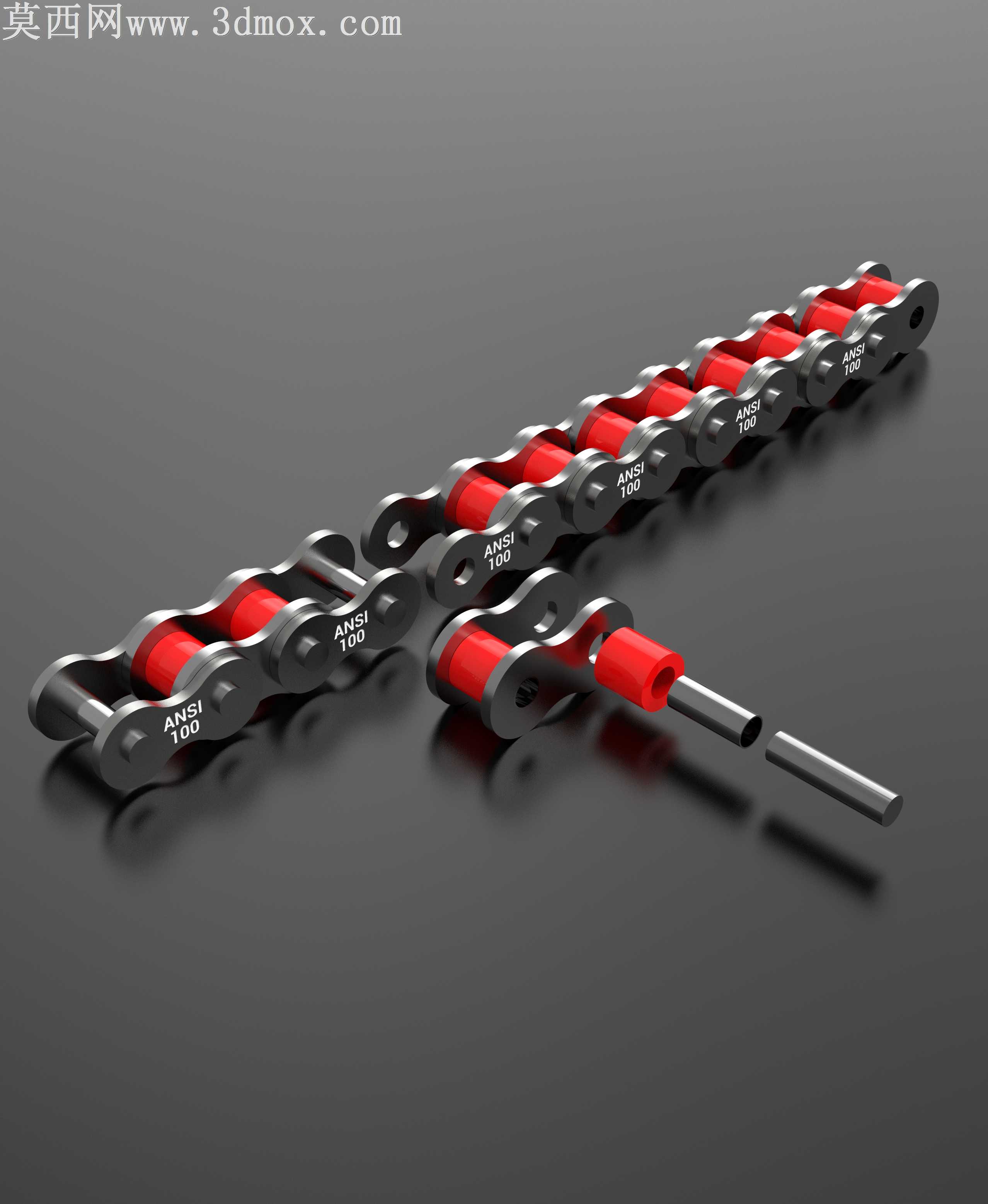

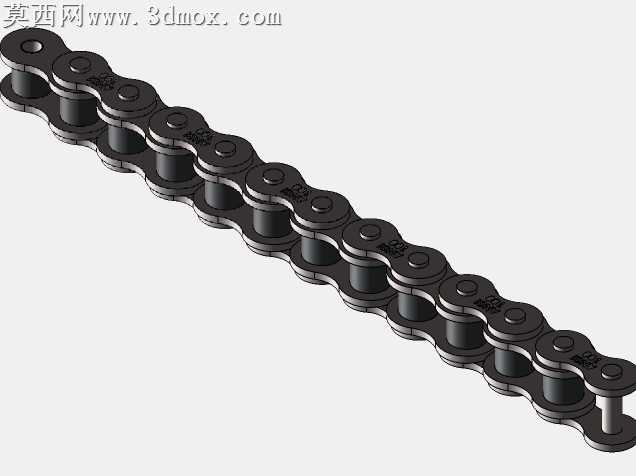

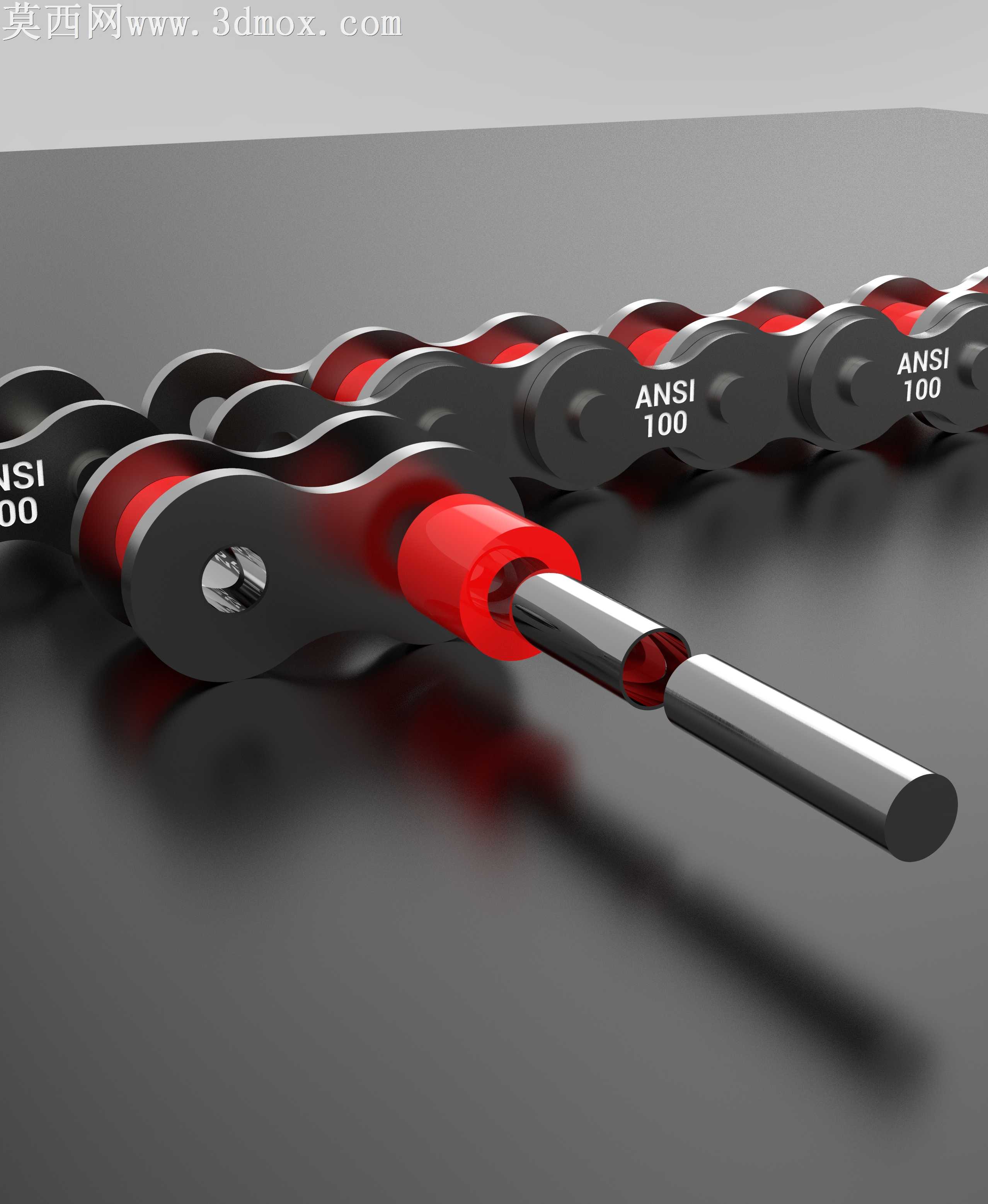

本作品为ANSI100标准规格滚子链的三维参数化设计模型，建模过程严格遵循ANSI链条标准的尺寸规范，完整还原了标准滚子链的全部组成结构，包含内链板、外链板、销轴、套筒、滚子五大核心构件，同时呈现了链条的组装状态与拆解状态，清晰展示各零件的配合关系。建模阶段先通过草图绘制各零件的截面轮廓，对链板的异形轮廓进行精准尺寸约束，保证链板的腰形孔距、板厚、圆弧过渡尺寸完全匹配标准要求；销轴、套筒、滚子类回转体零件通过旋转特征生成主体，再添加倒角、退刀槽等细节结构，确保各零件的装配间隙符合实际传动的公差要求。装配过程采用自底向上的装配逻辑，先完成单节内链节与外链节的子装配，通过同轴约束、贴合约束保证滚子可绕套筒灵活转动、套筒可绕销轴自由转动，再通过阵列与配合约束完成多节链条的连续装配，还原链条可弯折的传动特性。材质与渲染阶段，对金属构件赋予哑光合金钢材质，调整金属粗糙度与反射参数模拟经过热处理的链条零件质感，对拆解示意的销轴端部操作部分赋予醒目的红色工程塑料材质，突出装配拆解的演示效果；场景采用深灰色哑光地面作为承载，布置多组柔光光源避免金属表面出现过曝反光，添加柔和的接触阴影增强模型的立体感，同时通过局部特写视角清晰展示链板表面的规格标识细节。设计过程中重点还原了滚子链的传动结构逻辑，内链板与套筒采用过盈配合、外链板与销轴采用过盈配合，滚子与套筒、套筒与销轴之间采用间隙配合的结构关系完全符合实际链条的装配要求，模型既可以用于链传动系统的结构原理演示，也可作为输送设备、传动机构设计中的标准件调用参考，完整的零件拆分结构也可用于链条装配工艺的教学演示，帮助理解滚子链各部件的功能与配合逻辑。
