Arduino Mega2560 Rev3微控制器开发板

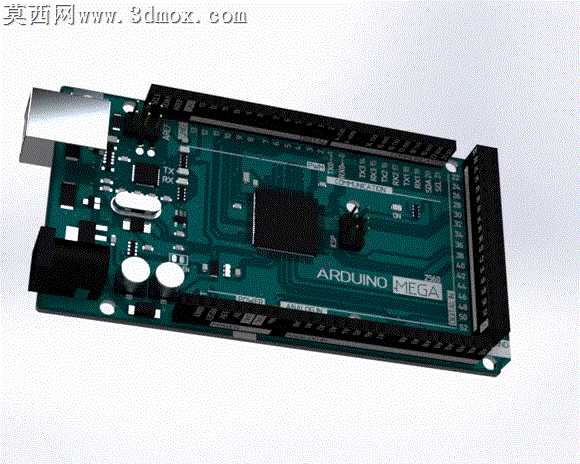

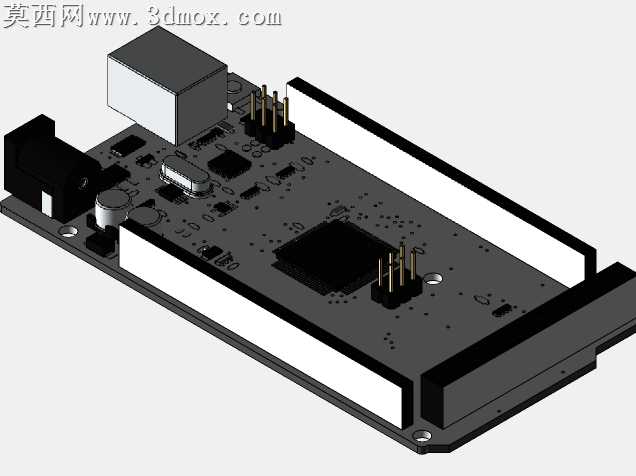

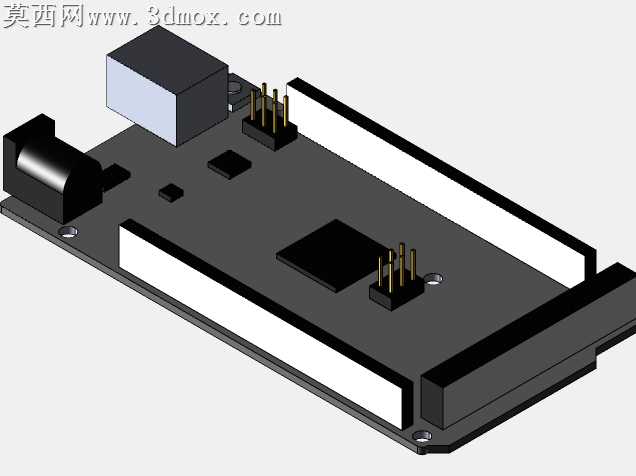

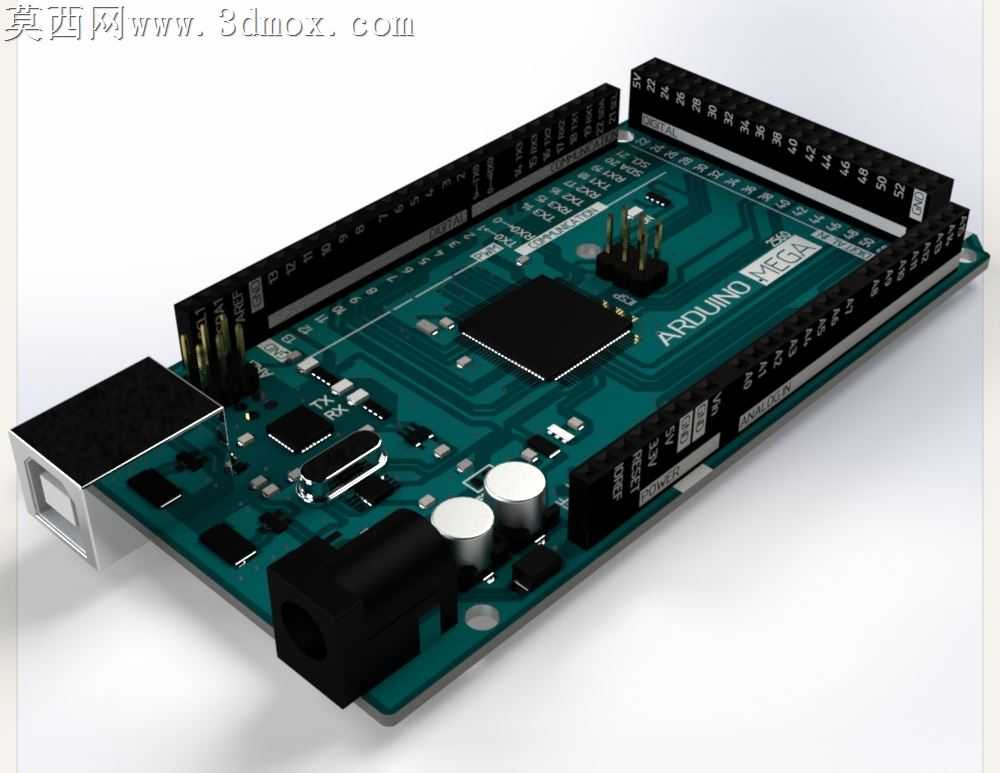

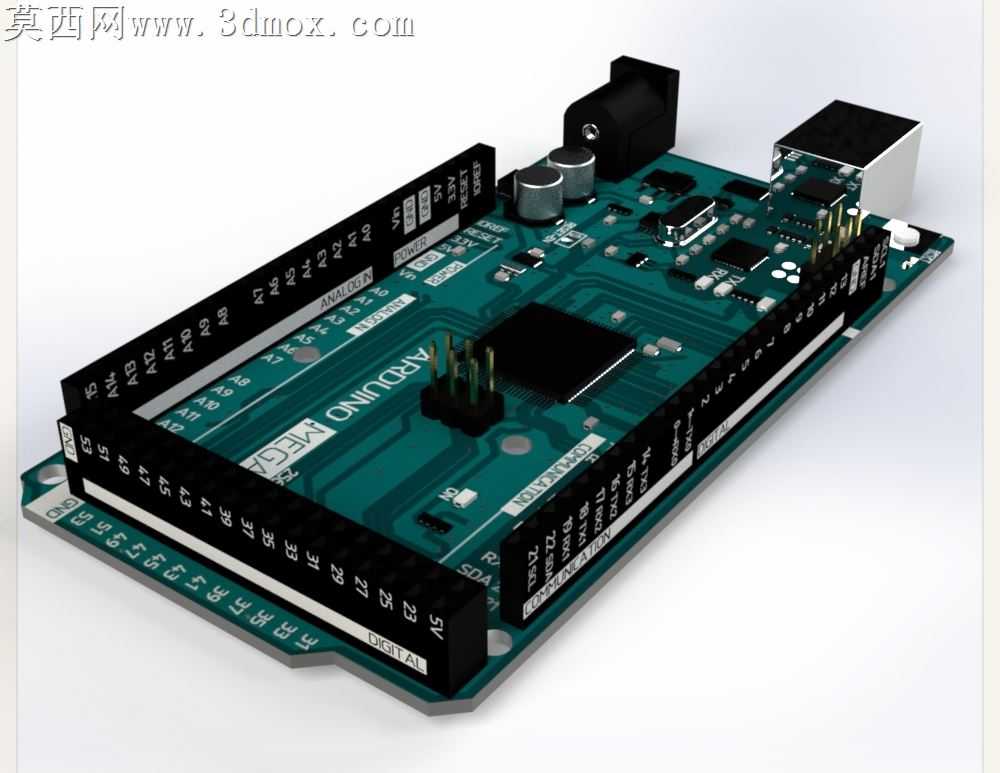

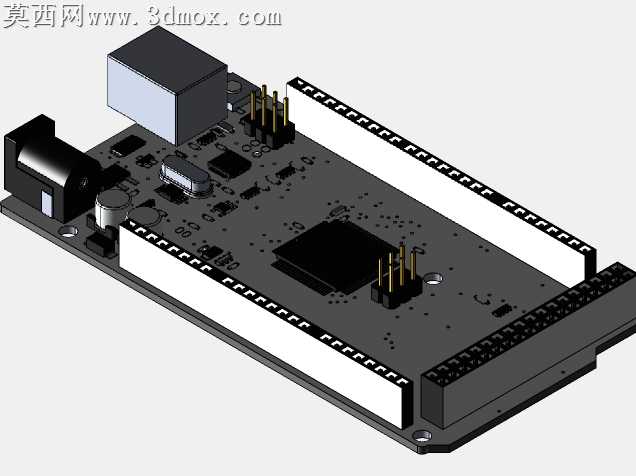

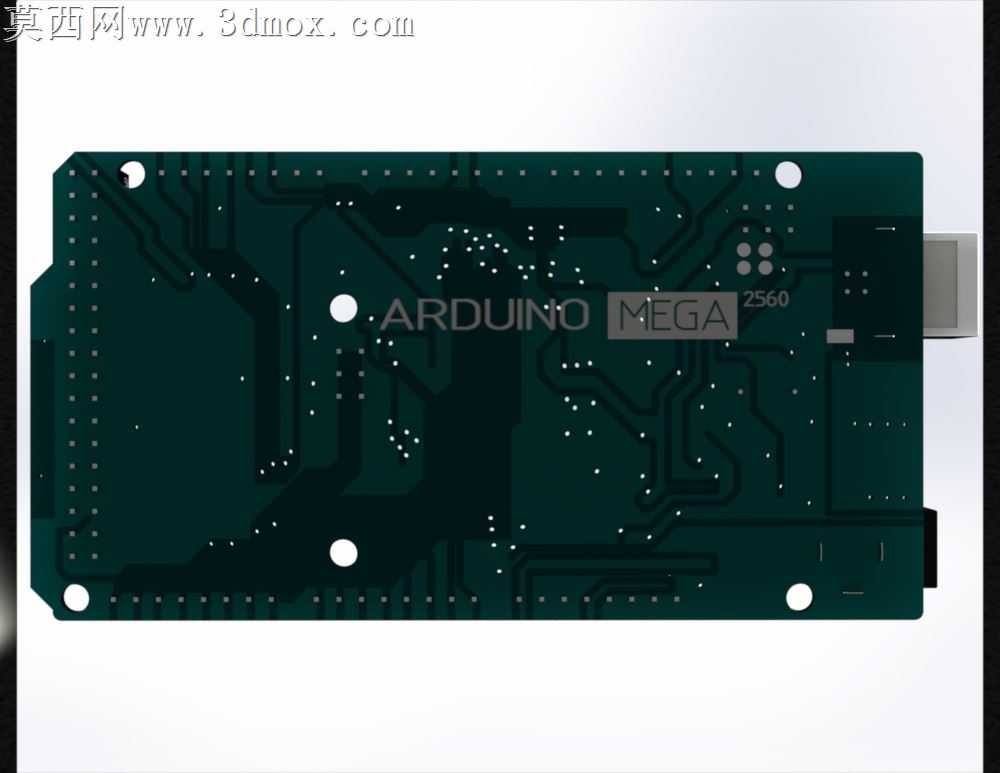

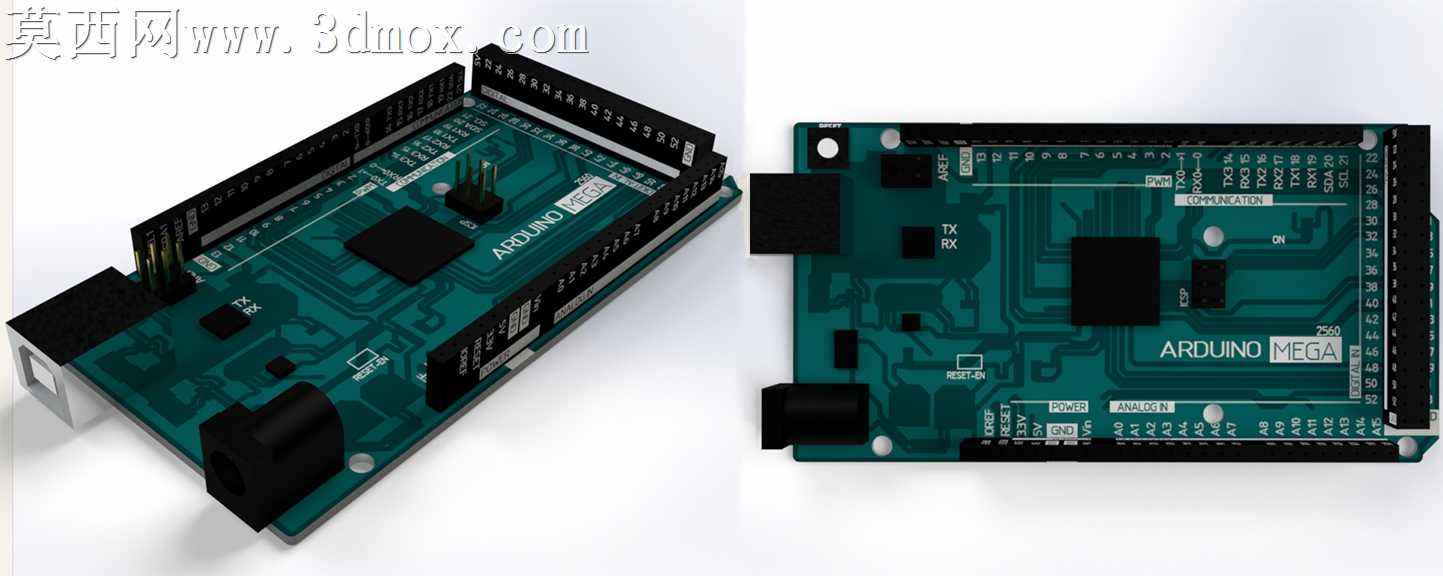

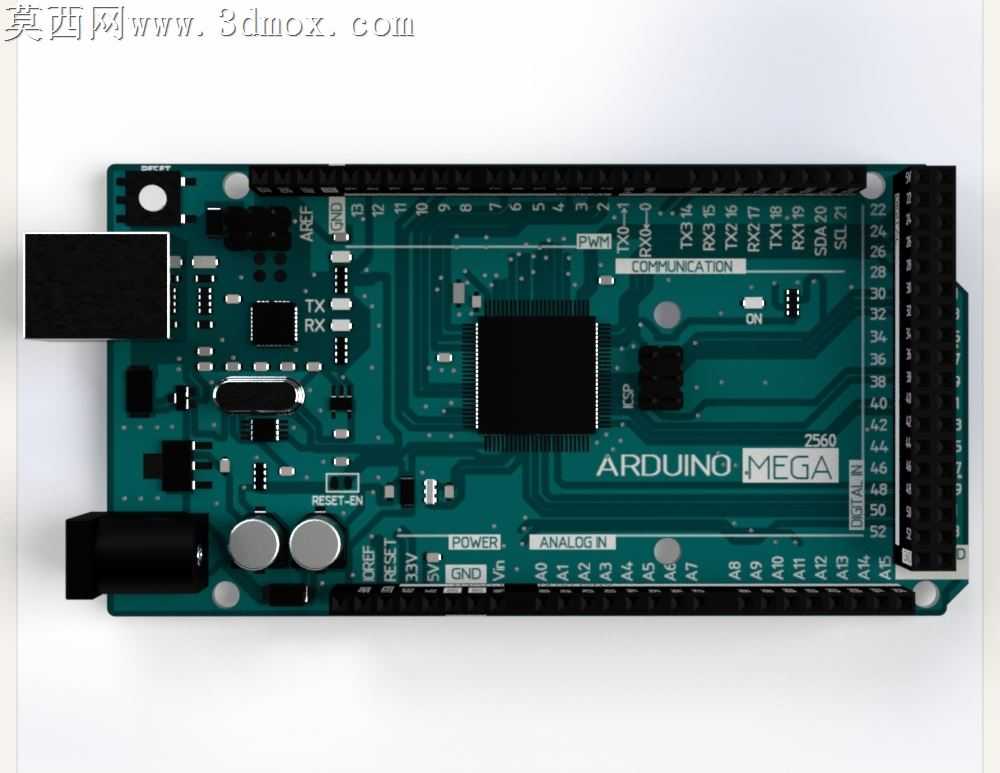

本模型为Arduino Mega 2560 Rev3微控制器板的三维建模作品，建模阶段针对开发板的实际结构做了分层还原，首先搭建PCB基板的基础轮廓，精准复刻板身的圆角、定位孔、边缘排针座的安装位尺寸，确保整体外形与实物比例完全一致。建模过程中对板载元件做了精细化处理：区分USB接口的金属外壳与内部胶芯结构，还原电源接口的塑料基座与金属插针形态，对主控制芯片、辅助芯片的塑封外壳、引脚排布做了对应建模，同时还原板载晶振、电容、电阻、按键、指示灯的位置与外形，排针部分区分针体与塑料基座的结构，还原每一排排针的间距与数量，板身印刷的标识文字也做了贴合处理，还原丝印层的字符布局。材质设置阶段，PCB基板采用深绿色哑光板材材质，模拟真实电路板的阻焊层质感，金属排针、USB接口金属部分做亮面金属材质处理，电容、芯片塑封部分采用黑色哑光塑料材质，白色圆形电容采用乳白色半哑光塑料材质，接口的塑料部分做对应黑色哑光质感，板身丝印文字采用浅灰色印刷材质，还原真实丝印的附着效果。渲染阶段采用柔和的侧上方打光，搭配弱环境补光，避免金属部分出现过曝反光，同时清晰呈现板身元件的层次结构，阴影做柔化处理，突出开发板的整体轮廓与元件排布细节。设计思路上提供两种建模配置，简化版本可用于外部装配场景的快速调用，减少面数提升装配效率，详细版本还原所有板载元件细节，可用于产品展示、结构验证场景，建模过程中严格参考实物的电气布局参数，确保各个接口、安装孔的位置尺寸准确，可直接用于配套外壳设计、堆叠模块装配的干涉验证，模型还原了开发板37克的重量对应的体积比例，工作电压相关的接口位置也与实物完全对应，满足电子项目开发前期的结构适配、展示演示等多场景使用需求。
