机械式驻车制动卡钳三维结构设计

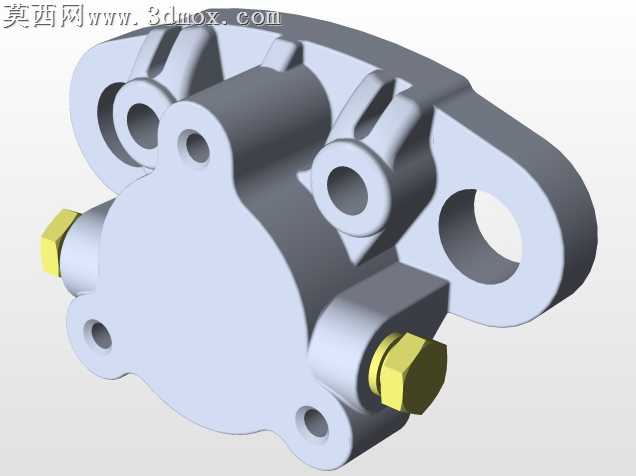

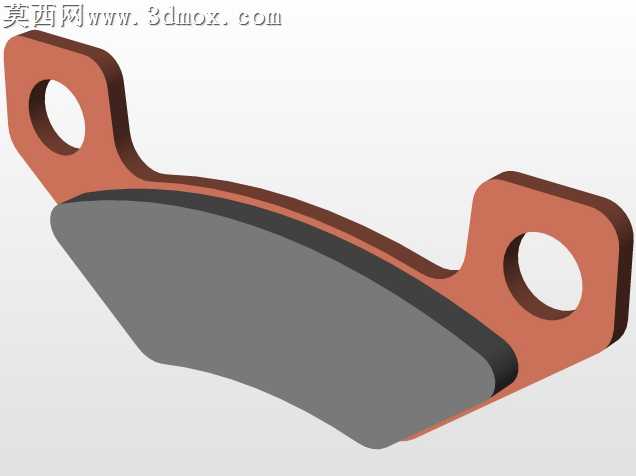

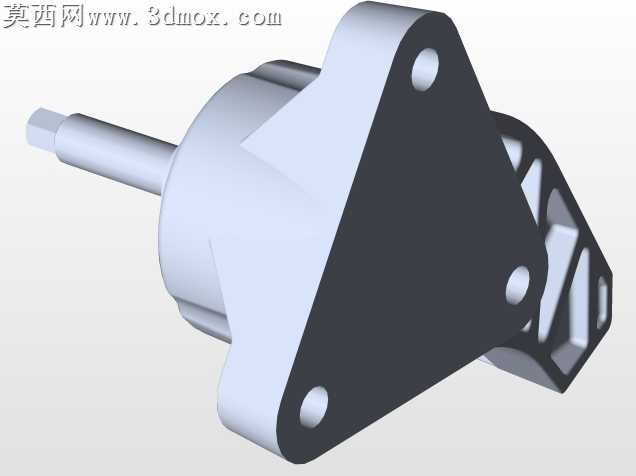

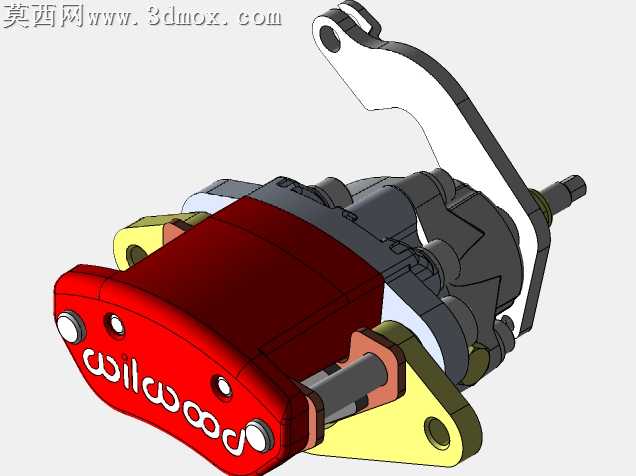

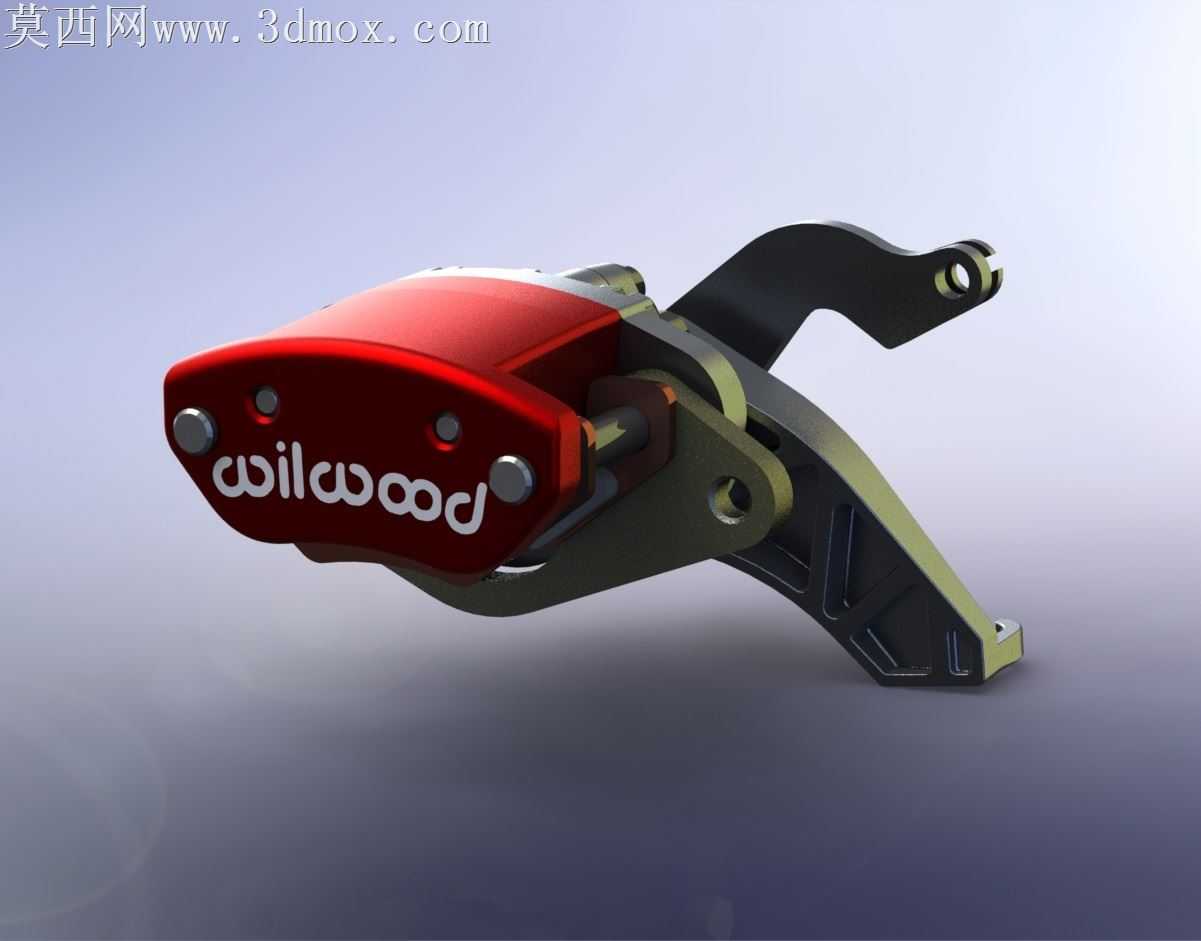

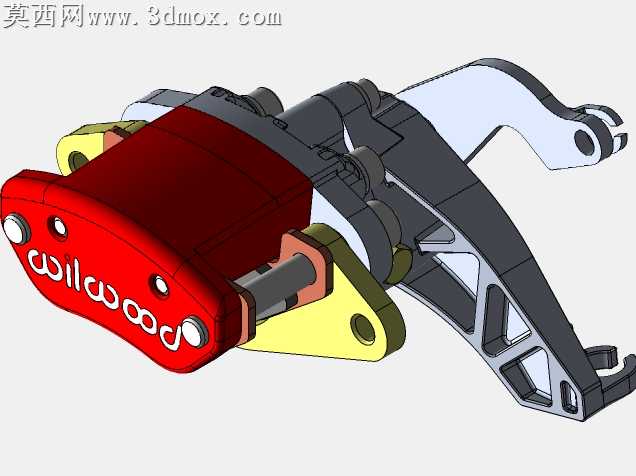

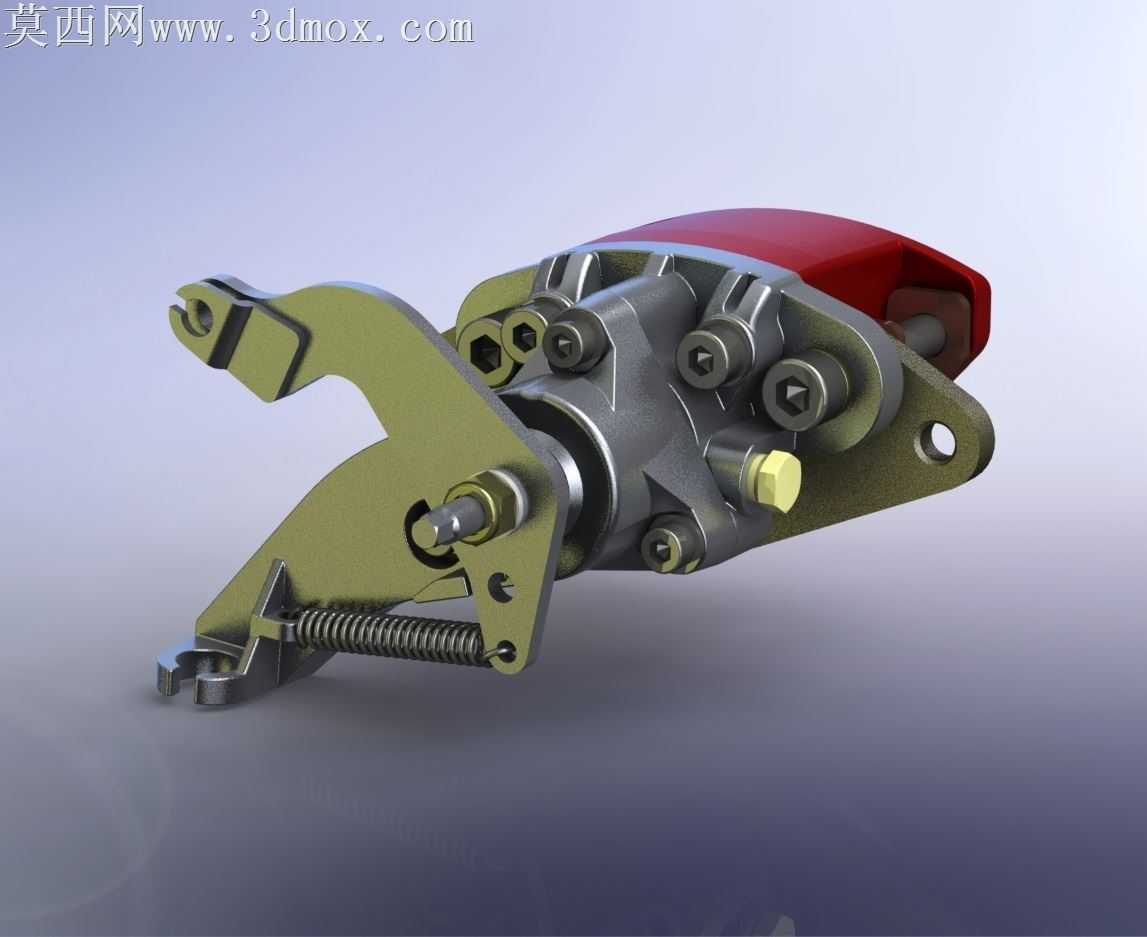

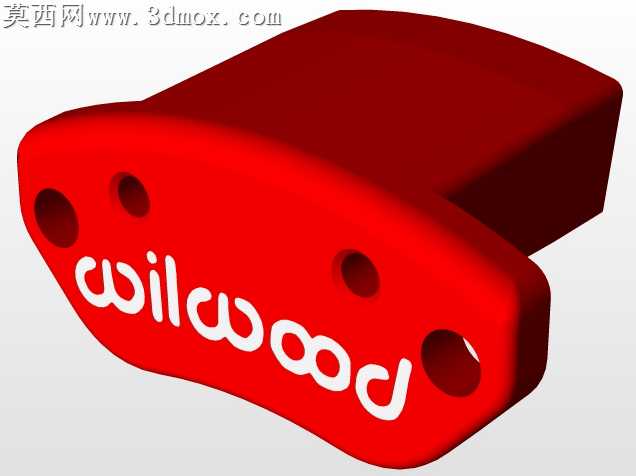

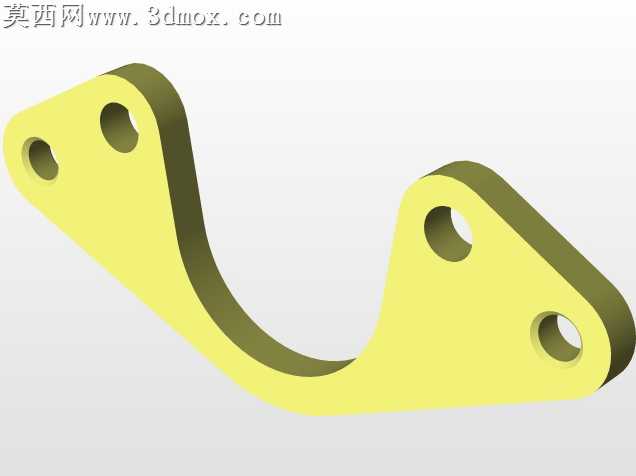

本模型为机械式驻车制动卡钳的完整三维设计成果，建模过程中严格遵循汽车制动系统的实际装配逻辑与尺寸规范，对卡钳的各个组成部件进行了精细化的参数化建模，完整还原了Wilwood品牌对应型号制动卡钳的真实结构特征。建模阶段首先梳理卡钳的整体装配层级，从制动钳主体、驻车驱动摇臂、摩擦片安装位、连接固定支座到活塞施力结构，每一个部件都按照实际加工的工艺特征进行还原，对钳体的安装孔位、摇臂的铰接转轴位置、摩擦片的导向卡槽等关键配合部位，都严格控制尺寸公差，保证各个部件之间的装配关系完全符合实际机械配合要求，可实现虚拟装配下的运动干涉检查。材质与渲染阶段，针对不同部件的实际材质属性进行了区分设置：制动钳主体的红色涂装部分采用高光泽金属烤漆材质，调整了合适的反射粗糙度与高光强度，还原改装卡钳的亮面漆面质感；金属结构件部分根据不同的加工工艺，分别设置了铸钢的哑光粗糙金属质感、机加工面的细腻金属反光效果，铰接销轴部位设置了镀铬件的高反射金属材质，摩擦片部分设置了复合材料的哑光深色粗糙质感，渲染过程中采用柔和的影棚布光，通过主光、辅光与轮廓光的搭配，清晰展现卡钳各个部位的结构轮廓与材质差异，同时添加了柔和的环境反射效果，让整体渲染效果更具真实质感。结构设计上，该机械式驻车卡钳通过摇臂的转动驱动内部施力机构，推动活塞压紧摩擦片实现驻车制动，建模过程中完整保留了该机械传动的结构逻辑，对摇臂的运动行程、铰接点的转动自由度都进行了合理的结构还原，清晰展现了机械式驻车制动的工作原理，可用于汽车制动系统的结构教学、改装部件的结构参考以及相关设计的方案验证。
