适配MX5的保时捷卡钳带制动盘刹车总成

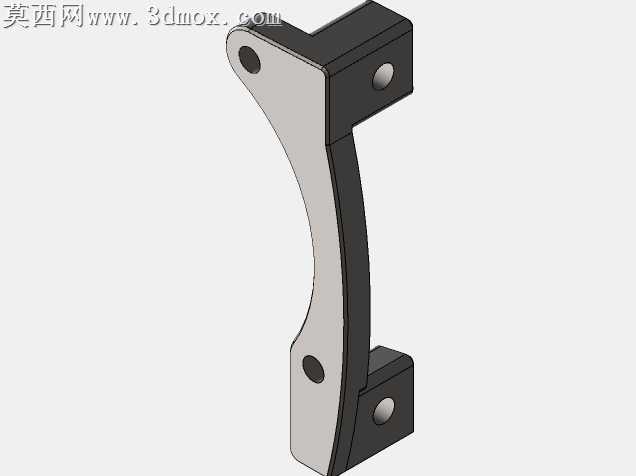

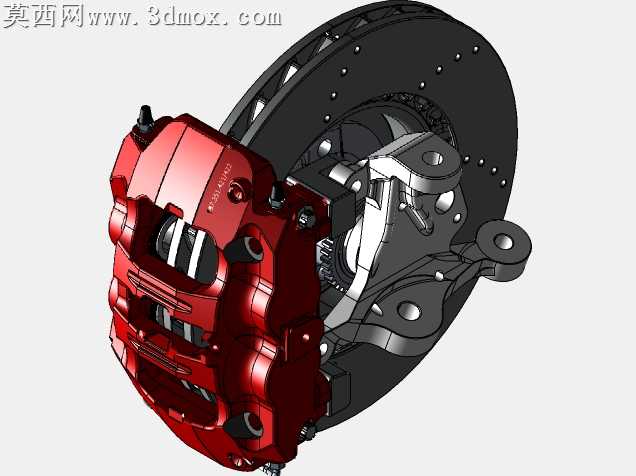

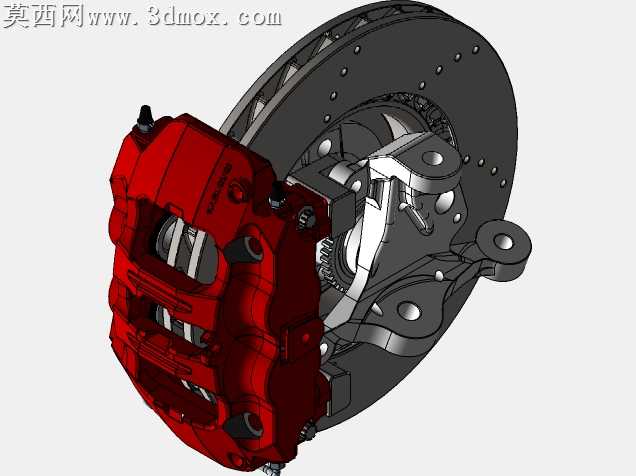

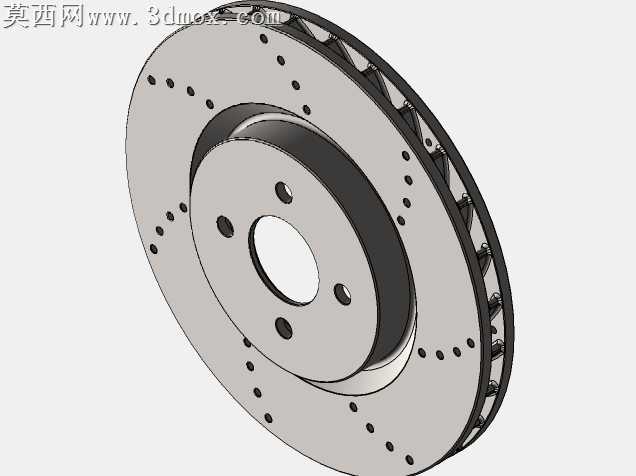

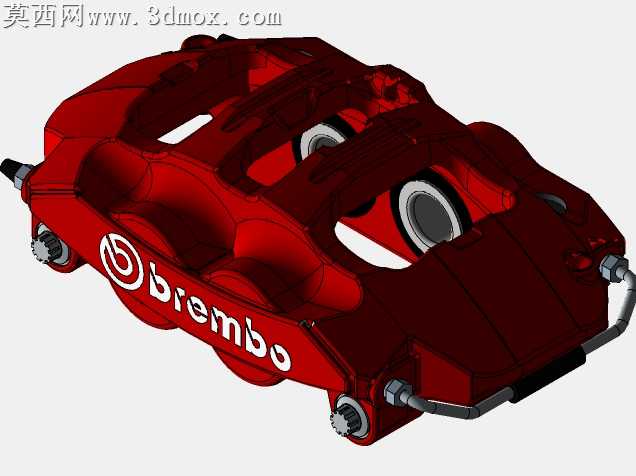

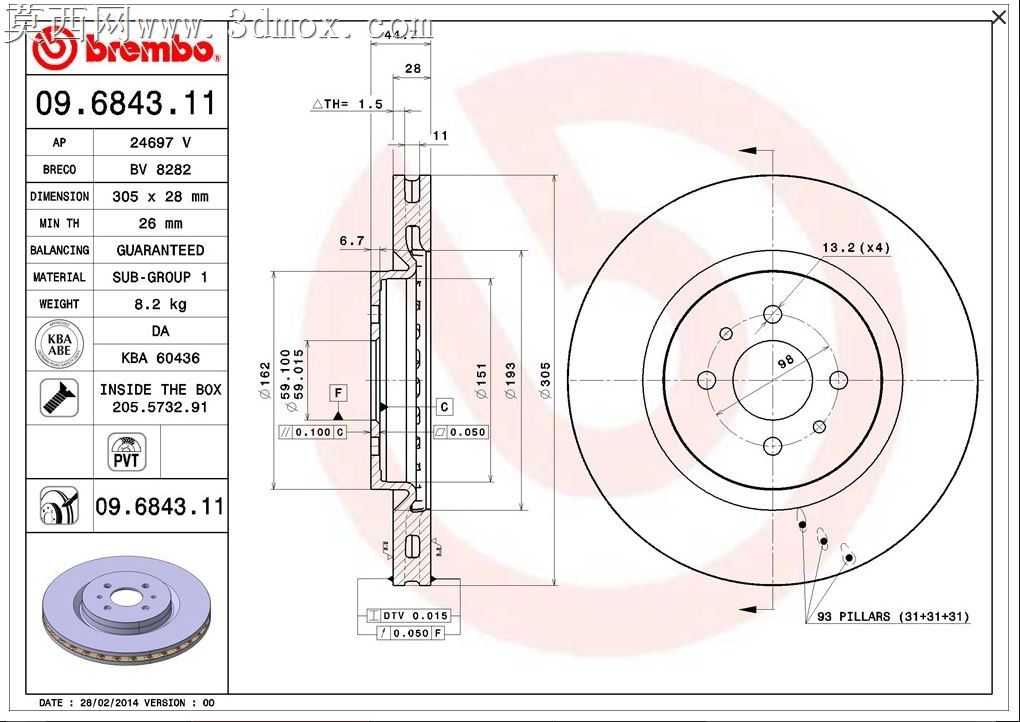

该三维模型为适配马自达MX5（Miata）车型的前轮刹车制动总成，核心采用保时捷Cayman 981款制动卡钳搭配305mm规格Brembo制动盘，完整还原了整套刹车系统的装配结构与部件细节。建模过程中针对适配场景做了严谨的尺寸校核，制动盘采用菲亚特coupe 2.0 20v车型配套的Brembo 305x28规格成品数据，卡钳沿用2014款保时捷Cayman 981的原厂结构参数，适配MX5标准前轮轮毂的直立安装位，其中连接轮毂与制动系统的安装支架为原创建模设计，所有关键装配尺寸均经过反复校验，确保装车适配的准确性。模型完整呈现了多活塞制动卡钳的内部油路结构、活塞排布、刹车片安装位，以及制动盘的通风散热沟槽、打孔散热结构、中心安装法兰的螺栓孔位细节，同时还原了卡钳与羊角连接的支架结构、防尘挡板、固定螺栓等附属部件的装配关系。渲染阶段针对不同部件做了精准的材质区分：制动卡钳采用亮面金属红烤漆材质，还原性能卡钳的漆面光泽与金属质感，表面的品牌标识、加工纹理均做了细节还原；制动盘采用灰铸铁磨砂金属材质，还原刹车盘使用过程中的磨砂质感与边缘的金属切削痕迹；安装支架、连接羊角等结构件采用铸铝哑光金属材质，还原铸造铝合金的颗粒质感与表面加工痕迹；刹车片采用耐高温摩擦材料的深灰哑光材质，固定螺栓、防尘套等小部件也分别对应做了镀锌金属、橡胶等材质区分，整体渲染效果真实还原了实车刹车总成的视觉质感。整套模型在结构设计上充分考虑装车适配需求，明确标注了向上车轮内部所需的总内径为370mm，预留4mm装配间隙，为改装场景的尺寸校验提供了准确的三维参考，除卡钳与轮毂部分沿用成熟的扫描逆向数据外，适配支架的原创建模完全匹配MX5的前轮安装点位，所有配合公差均按照实车装配标准设定，可直接用于改装方案验证、刹车系统结构教学、3D打印适配样件制作等场景，模型装配逻辑清晰，各部件可单独拆分编辑，完整保留了装配约束关系，能够直观展示多活塞卡钳夹紧制动盘实现制动的工作原理，也为汽车制动系统改装的三维方案展示提供了高精度的数字模型支撑。
