经典直板智能手机外观结构三维数模

　　这款手持通讯终端的三维结构数模，完整还原了直板触控手机的经典外观与内部装配边界，在消费电子结构设计领域可作为同形态产品开发的参考基准，也可用于工业设计专业的结构逆向教学、人机交互验证场景。从实际使用场景出发，该形态手机需要兼顾单手握持的舒适度与日常携带的便携性，建模过程中严格遵循手持设备的人机工程边界，整机侧边弧度经过反复拟合，确保握持时手掌与机身侧边的贴合度，避免直角棱边带来的硌手感，同时控制整机厚度在单手握持可稳定承托的范围内，不会出现重心偏移导致的滑落风险。

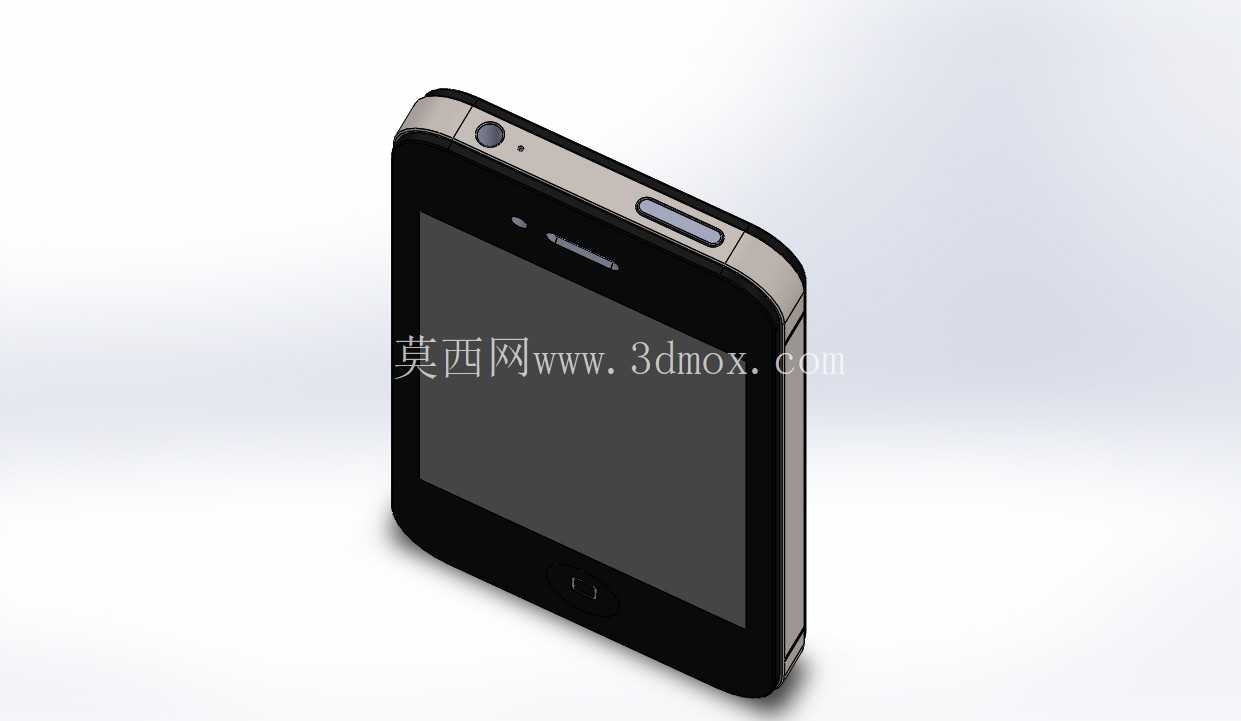

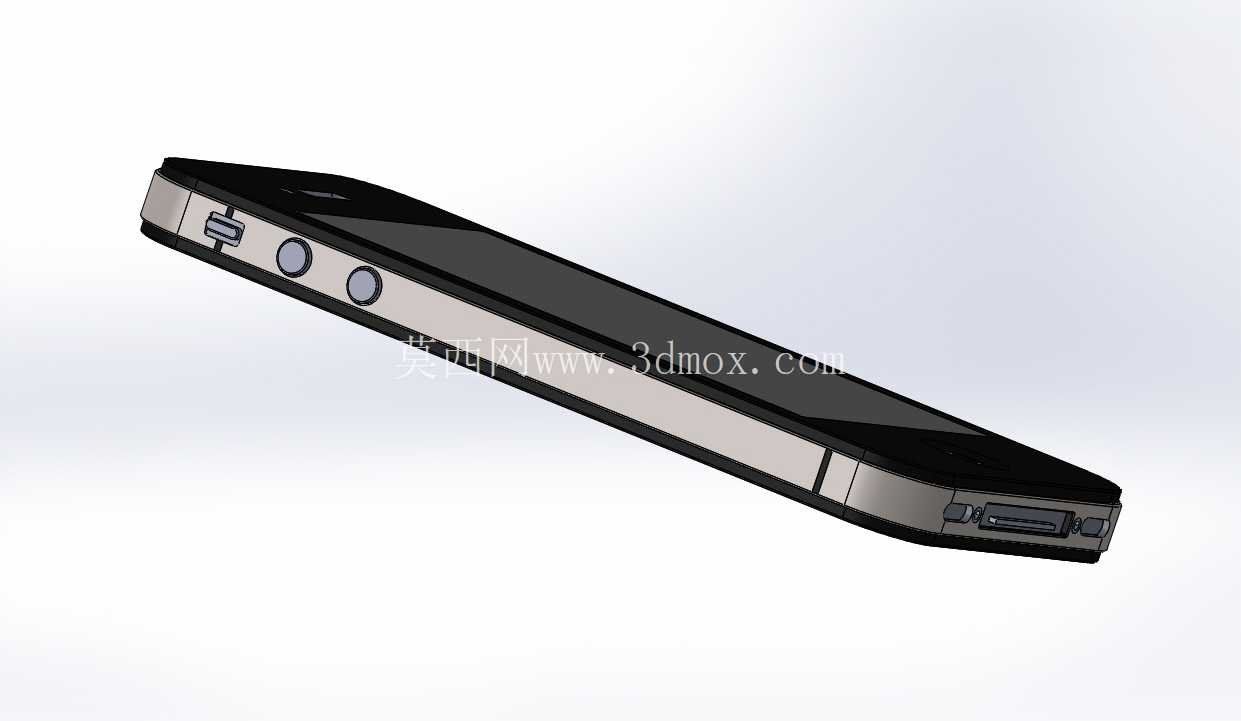

　　机身正面的触控屏区域预留了标准的屏幕装配公差带，屏幕与中框的衔接处做了0.15mm的台阶避让，用于粘贴屏幕密封泡棉，满足日常使用中的防泼溅装配需求，顶部的听筒开槽位置对应内部受话器的出声通道，开槽宽度控制在不积灰同时保证出声清晰度的尺寸区间，前置摄像头的开孔位置与屏幕黑边的宽度比例经过协调，避免正面视觉上的开孔突兀感。机身侧边的按键结构做了独立的装配位设计，音量键与电源键的键程预留了0.3mm的按压活动空间，按键与中框开孔之间的单边间隙控制在0.1mm，既保证按键按压时无卡滞，也避免间隙过大进灰影响按键寿命，侧边的静音拨片位置对应拇指自然握持时的可触达范围，拨片的阻尼结构在数模中预留了弹片安装位，可直接匹配常规的侧键弹片规格。

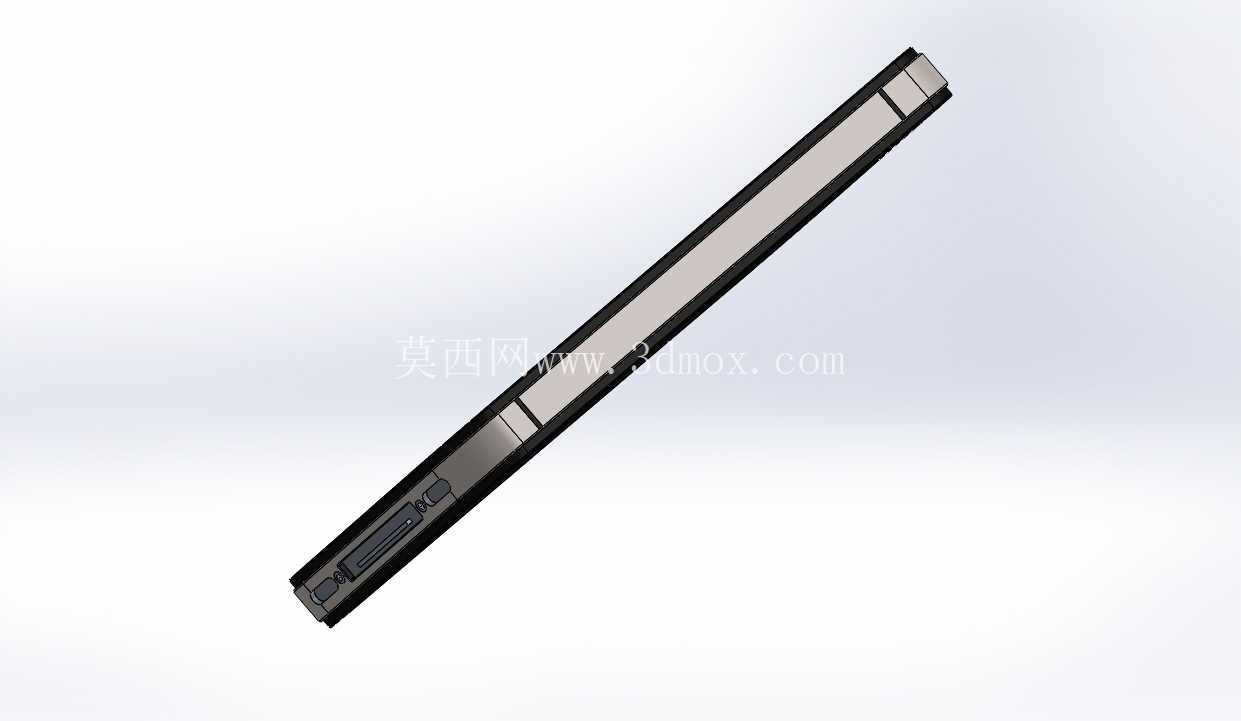

　　机身底部的接口区域完整还原了30针数据接口的装配尺寸，接口周围的加强筋结构在数模中做了等比例呈现，可承受日常插拔数据线时的侧向扭力，避免接口开焊脱落，底部的麦克风开孔、扬声器出声孔的位置与内部音腔的边界完全对齐，出声孔的孔径控制在0.8mm，既保证声音传出的通透度，也能阻挡日常使用中的灰尘进入机身内部。中框与前后盖板的装配采用卡扣加粘接的组合结构，数模中完整呈现了中框一周的卡扣分布位置，每个卡扣的扣合量设置为0.25mm，配合粘接胶层的0.1mm厚度，可保证前后盖板与中框装配后的缝隙均匀，无翘边风险，中框内部的电池仓位置预留了标准手机电池的安装空间，电池仓周边的定位柱可直接固定电池保护板，避免电池在机身内晃动。

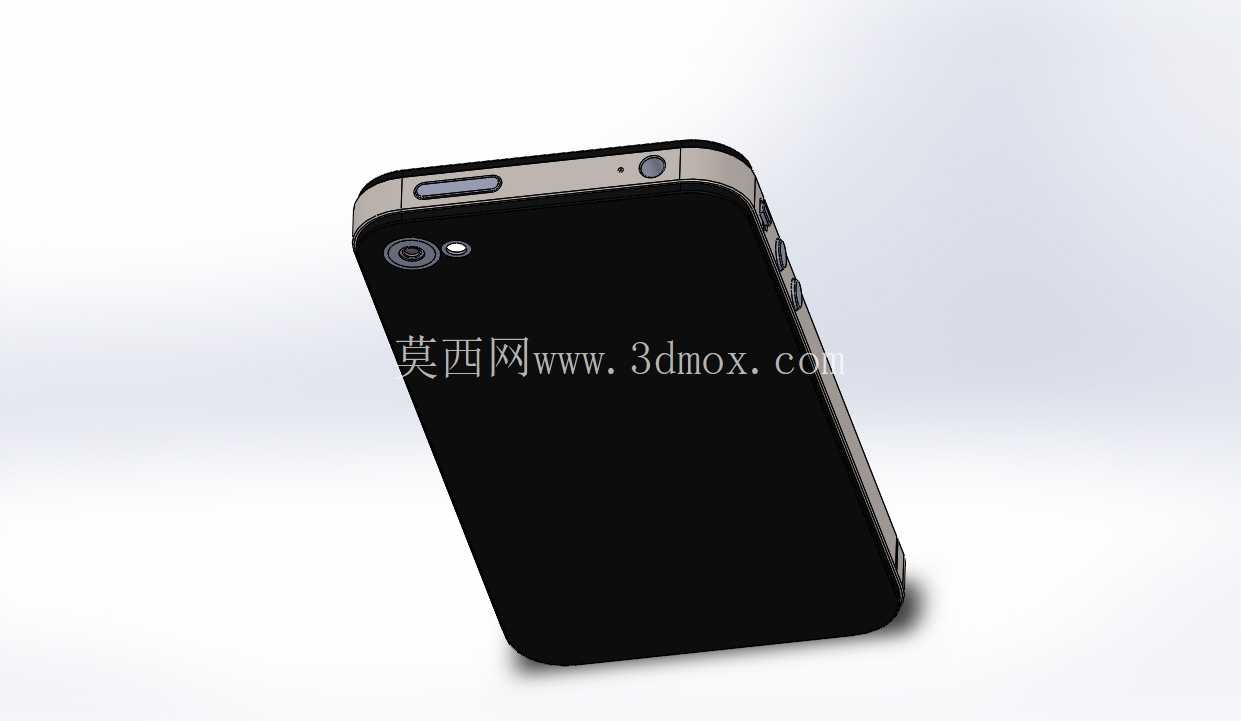

　　背部的摄像头区域做了轻微的凸起保护结构，凸起高度为0.3mm，可保证手机平放在桌面时摄像头镜片不会直接接触桌面产生划痕，摄像头周边的闪光灯开孔位置与内部闪光灯模组的定位孔完全对应，避免出现漏光问题。整个数模的所有外观曲面均达到G2连续标准，可直接用于后续的手板加工验证，也可导入渲染软件生成产品宣传效果图，在结构设计层面，所有的壁厚均控制在1.2mm的均匀厚度，避免注塑生产时出现缩水、翘曲等工艺缺陷，转角位置均做了R0.5以上的圆角过渡，减少应力集中导致的外壳开裂风险。对于消费电子结构设计从业者来说，该数模可作为直板手机结构布局的参考模板，快速理解手持通讯设备的内部堆叠逻辑与外观曲面构建思路，也可用于人机交互课程中的握持舒适度模拟验证，通过导入人机工程分析软件，模拟不同手型用户握持时的手指可达区域，优化按键与接口的位置布局。
