Iphone6Plus智能手机整机外观结构建模

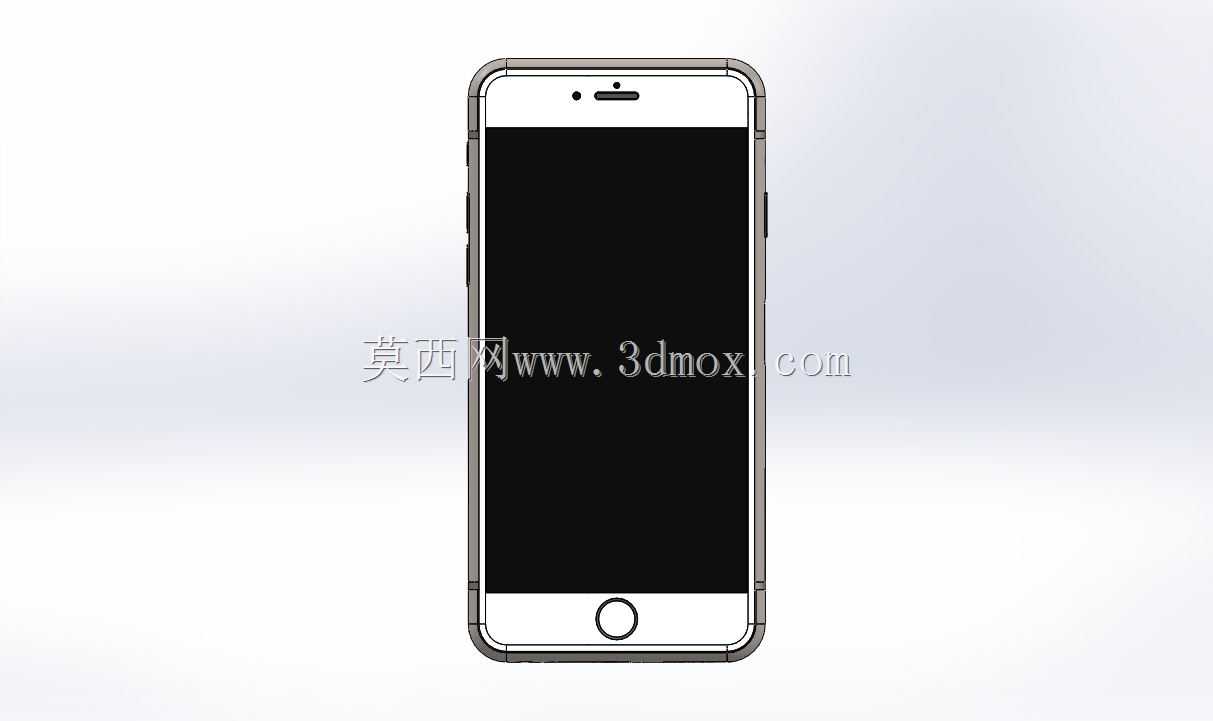

　　日常做消费电子结构建模练习时，这类直板大屏手机的整机模型是很适合练手的载体，不同于内部堆叠需要考虑主板、电池、摄像头模组的层层避让，外观结构建模更考验对曲面过渡、按键布局、边角弧度的把控。先从整机的轮廓基准开始搭建，正面屏幕区域的黑边宽度、听筒开槽的位置、前置摄像头的开孔位置都要和实体机的视觉比例对齐，底部圆形Home键的凹陷弧度、金属装饰圈的台阶差都需要做单独的曲面拆分，不能直接用平面拉伸敷衍，否则渲染出来的质感会和实际产品差很多。

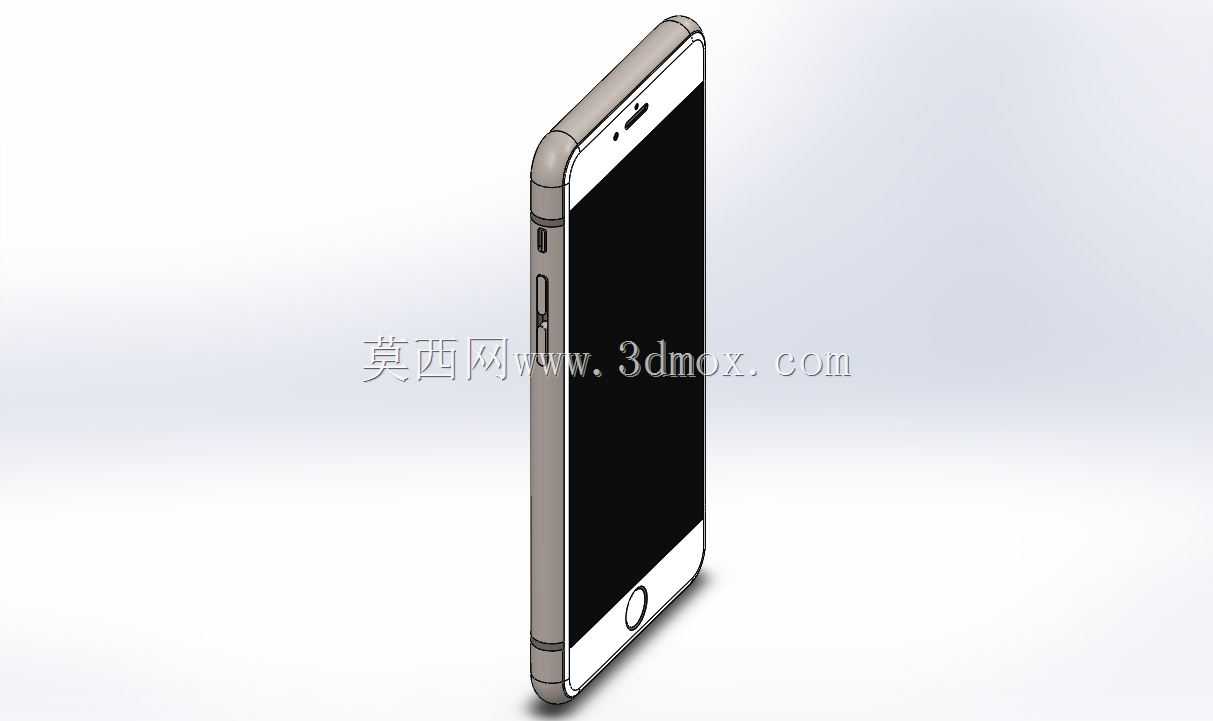

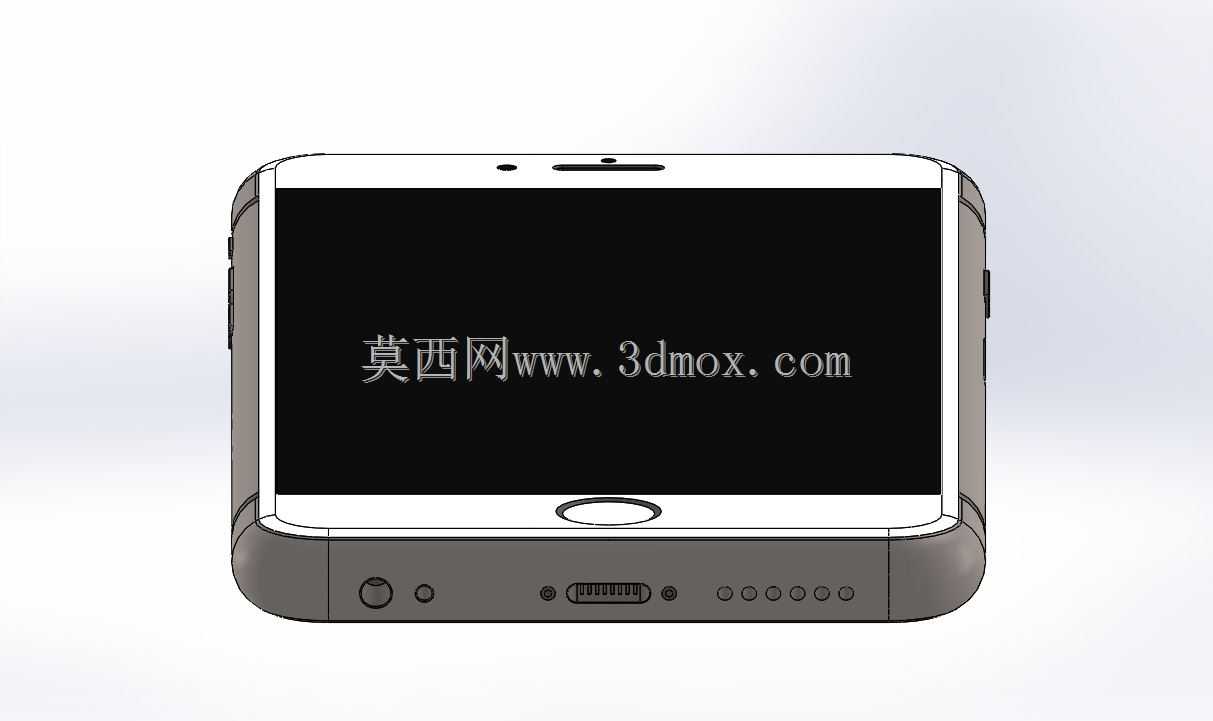

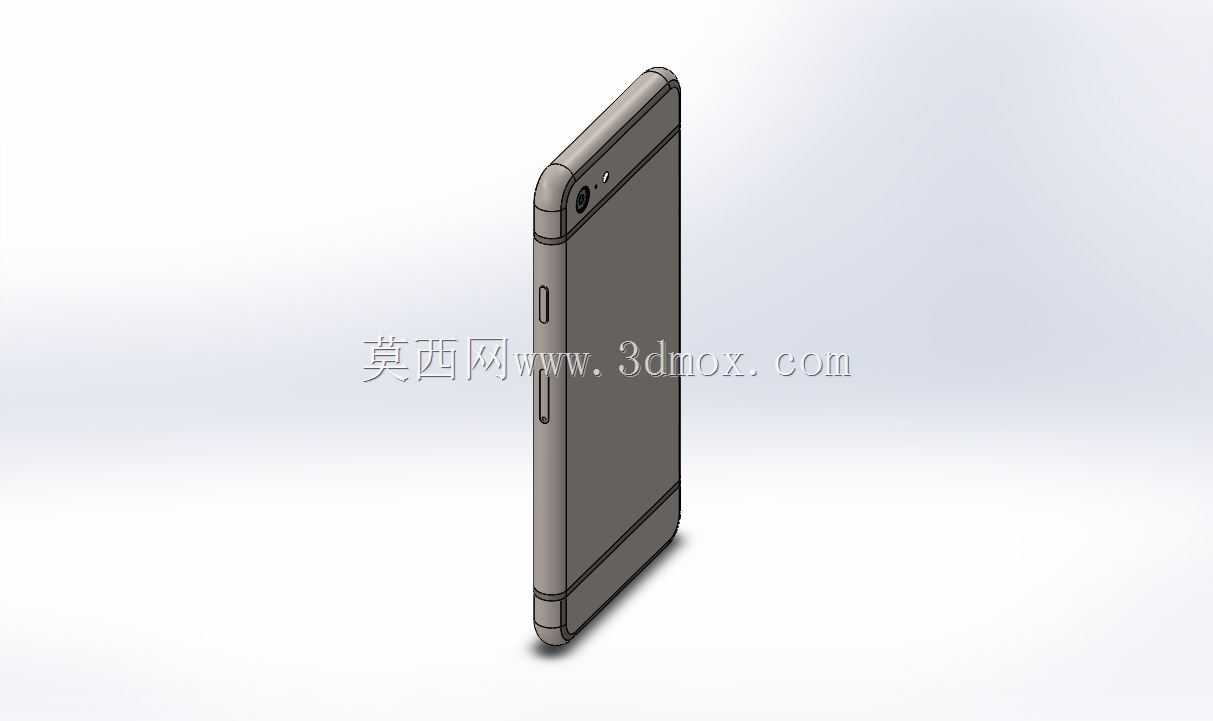

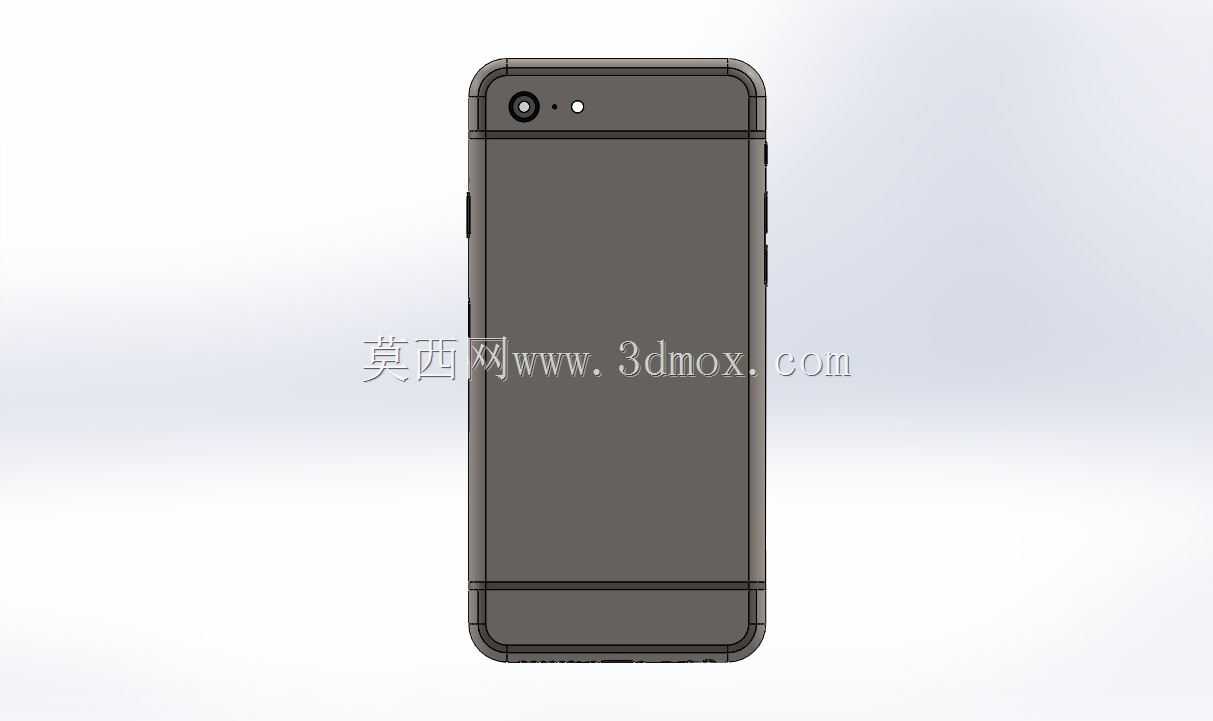

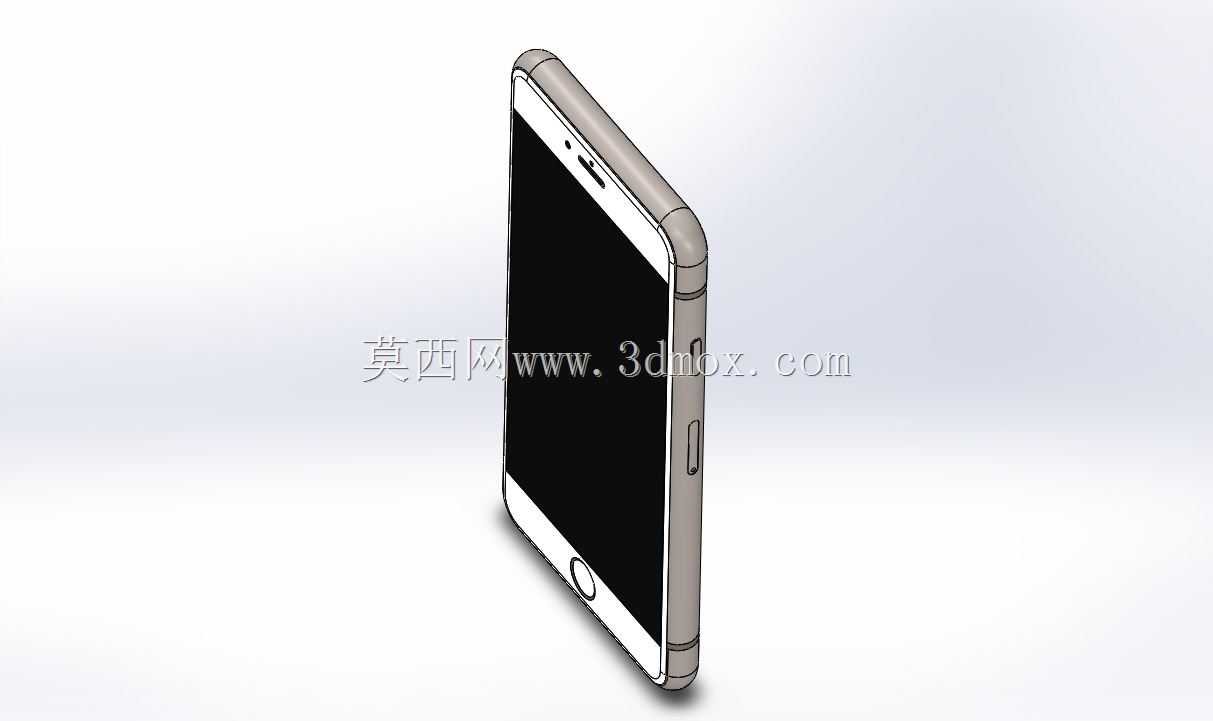

　　侧面的金属中框是建模的难点，圆弧过渡的侧边要兼顾握持手感的弧度和屏幕面板的贴合边界，侧边的音量键、静音拨片、电源键的开槽位置要和中框的弧度做曲率连续的匹配，按键的突出高度不能超过整机厚度的设计边界，避免日常放置时出现按键剐蹭平面的问题。底部的扬声器开孔、Lightning接口槽、麦克风开孔的排布要对齐中框的对称基准，每个开孔的倒角深度都要统一，不能出现深浅不一的视觉误差。背面的弧度处理要和中框的侧边做顺滑衔接，虽然这个建模版本的整机厚度参数和量产实体机有差异，但建模时保留了背面到中框的过渡曲率逻辑，不会出现生硬的直角转折。

　　这类外观模型的实际应用场景很广，做手机配件设计时可以直接拿来做适配基准，比如手机保护壳的内腔建模、钢化膜的屏幕贴合面轮廓、外接镜头的夹装位置避让都可以基于这个整机模型做二次开发，不用从零开始测绘整机尺寸，能节省不少前期测绘的时间。建模时特意把各个外观零件做了独立的实体拆分，屏幕面板、中框、后盖、侧边按键、Home键都是单独的实体，可以单独赋予材质做渲染，也可以导出单独的零件做配件的干涉检查。做结构验证的时候，可以基于这个模型模拟手机平放时的支撑点位置，检查背面摄像头凸起的高度是否会导致整机放置时出现晃动，也可以模拟手持时的手指贴合区域，验证侧边按键的位置是否在手指的自然触控范围内。

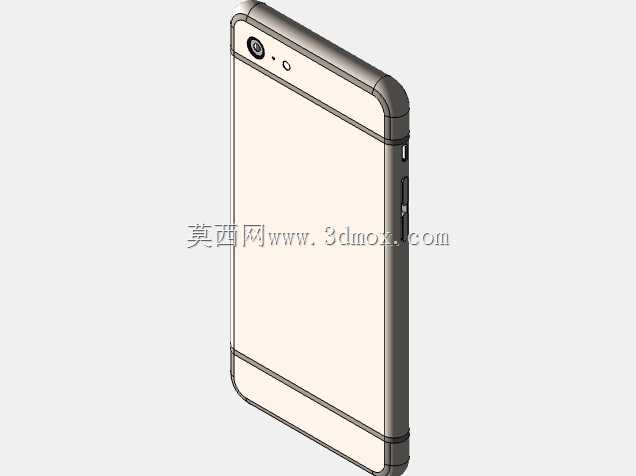

　　很多刚接触消费电子建模的工程师容易犯的错误是只做正面的屏幕轮廓，忽略中框和后盖的弧度衔接，导致模型看起来像一块贴了屏幕的方砖，这个建模过程中特意花了不少时间调整G2连续的曲面过渡，让侧边到后盖的弧度符合实际握持时的手掌贴合感，虽然厚度参数和量产机有出入，但曲面的过渡逻辑是符合直板大屏手机的设计思路的。另外在建模时预留了各个接口的安装边界，底部接口槽的深度、宽度都按照通用接口的尺寸做了预留，后续如果要做内部结构的细化，可以直接在这个外观模型的基础上向内做壁厚偏移，添加内部的卡扣、筋位结构，不用重新调整外轮廓。做数码产品的展示动画时，这个模型也可以直接导入渲染软件，调整金属中框的磨砂质感、屏幕的玻璃反光效果、后盖的金属光泽，就能做出逼真的产品展示效果，不用再花时间调整外轮廓的细节。
