苏格兰轭式直线往复运动转换机构

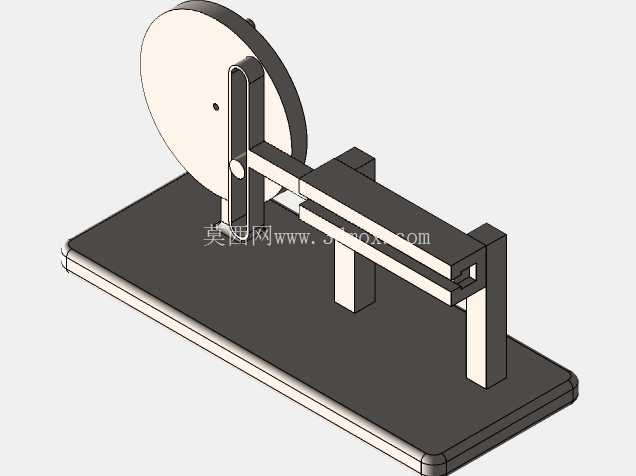

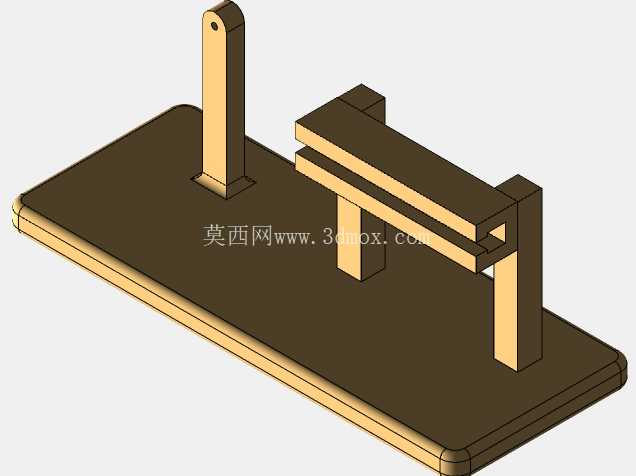

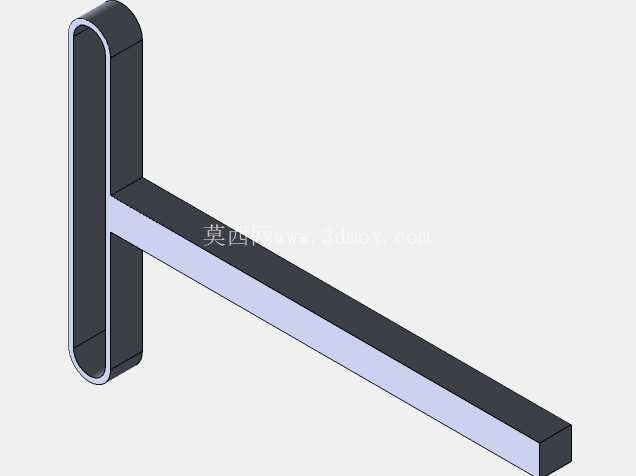

　　设计这套结构的时候，首先要确定的是往复行程参数，旋转圆盘上偏心销的中心到圆盘回转中心的距离直接决定了滑块的总行程，也就是两倍偏心距，这个参数需要和实际工位的推送距离、冲压行程匹配，偏心销和轭板通槽的配合间隙要控制在合理范围，间隙过大会带来运动换向时的冲击噪音，间隙过小则会增大滑动摩擦阻力，甚至在高速运转时出现卡滞。轭形滑块的导向部分采用双平行导轨支撑结构，两根平行导向杆穿过滑块上的两个同轴导向孔，两端固定在立式支撑座上，这种双导向结构可以完全抵消偏心销传递过来的扭转力矩，避免滑块在运动过程中出现偏转，保证输出端的直线运动精度，导向杆和滑块导向孔之间可以根据运行速度选择铜套滑动配合或者直线轴承滚动配合，低速重载场景用铜套更耐冲击，高速轻载场景用直线轴承能降低摩擦损耗。在自动化生产线的物料推送工位、小型冲压设备的冲头驱动单元、计量泵的柱塞往复模块里，苏格兰轭机构是把旋转运动直接转化为纯直线往复运动的经典结构，相比常规曲柄滑块机构，它不存在侧向分力带来的导轨偏磨问题，运动轨迹的直线度更高，在需要严格控制往复运动直线精度的场景下优势明显。这套机构的整体结构分为三个核心部分：带偏心销的旋转圆盘、开有垂直通槽的轭形滑块、直线导向支撑组件，所有构件都安装在一块平整的矩形安装底板上，底板预留了对应安装孔位，可直接固定在设备台架或者型材框架上，不需要额外加工适配底座。

　　旋转圆盘的回转中心和轭板通槽的对称中心线需要严格共面安装，这个装配精度直接影响机构的运行顺畅度，如果两者存在垂直方向的偏移，会导致偏心销在通槽内滑动时出现额外的卡滞力，加剧构件磨损。圆盘的动力输入端可以直接连接伺服电机、减速电机的输出轴，也可以通过带轮、齿轮组和动力源连接，输入端的轴伸长度要匹配支撑座的轴承安装厚度，保证圆盘运转时没有轴向窜动。从安装边界来看，整套机构的总宽度由底板宽度决定，总长度需要覆盖圆盘回转直径加上滑块最大伸出长度，安装时要保证底板平面和动力输出轴的轴线垂直，避免出现安装应力。

　　在实际应用场景中，这类机构常被用在小型自动化设备的短行程往复工位，比如标签送料机构的牵引驱动、小零件的分选推送、薄膜裁切设备的切刀驱动，因为它的运动规律是简谐运动，加速度曲线平滑，相比气缸驱动的往复运动，它的行程位置精度更高，运动速度可调范围更广，不需要额外配置气源和电磁阀，只需要控制电机转速就能调整往复频率。设计过程中还要考虑构件的刚度问题，轭板的通槽侧壁厚度要足够承受偏心销传递的推力，避免长期运行后出现槽口变形，导向支撑座的固定螺栓要采用防松设计，因为机构在往复换向时会产生一定的交变冲击，普通螺栓连接容易出现松动。

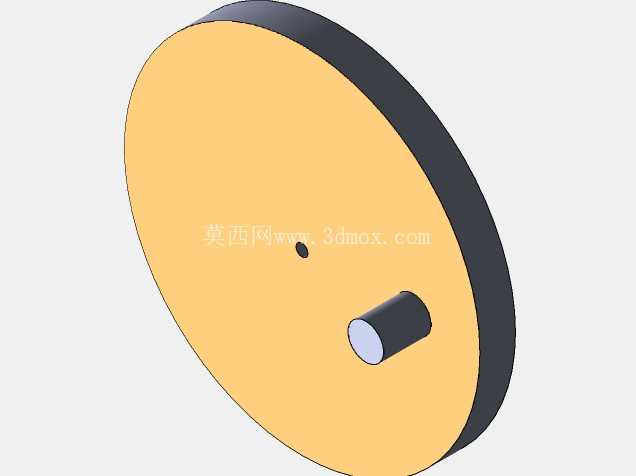

　　偏心销和圆盘的连接可以采用过盈配合加顶丝固定的方式，也可以做成可调偏心距的结构，通过调整偏心销在圆盘上的固定位置来改变往复行程，适配不同的工位需求，这种可调设计能大幅提升机构的通用性，不需要重新加工圆盘就能满足多种行程要求。滑块的输出端预留了标准安装接口，可以直接固定推板、切刀、压头等执行构件，接口的位置要和滑块的运动中心线重合，避免输出端承受额外的弯矩。整套机构没有复杂的异形构件，所有零件都可以采用常规的铣削、车削工艺加工，加工成本低，后期维护也很方便，只需要定期给导向杆和偏心销的滑动接触面添加润滑脂，就能保证长期稳定运行。和同行程的曲柄滑块机构相比，苏格兰轭机构的整体结构更紧凑，横向占用空间更小，因为它的滑块运动方向和圆盘回转轴线平行，不需要额外布置连杆的摆动空间，在设备内部安装空间受限的场景下，这种结构的适配性更强。
