便携式台钻立柱进给支撑结构设计

　　在小型五金加工、电子元件引脚修整、教学实训车间的小零件钻孔作业场景中，大型立式钻床的占地空间、操作灵活性往往无法适配零散小批量的加工需求，这类便携式台钻的结构设计恰好填补了小型钻孔作业的设备空白。从实际作业需求出发，这类台钻的核心功能是为直径13mm以内的小孔加工提供稳定的装夹与进给支撑，可完成金属薄板、塑料件、印刷电路板、小型铝型材的钻孔、扩孔、铰孔工序，相比手持电钻，其固定的立柱导向结构能将钻孔的同轴度误差控制在0.1mm以内，避免手持作业时的钻头跑偏、孔壁倾斜问题。

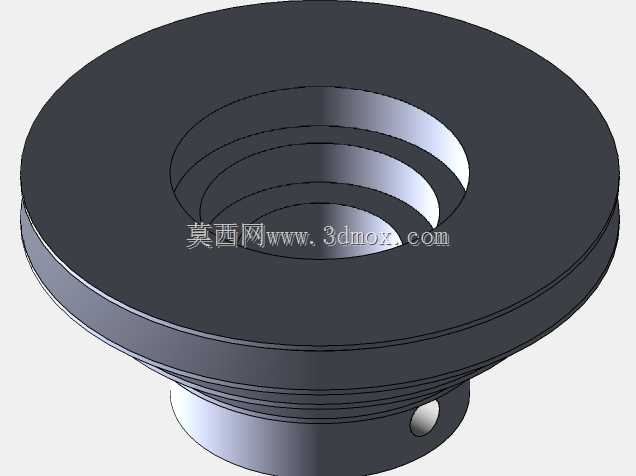

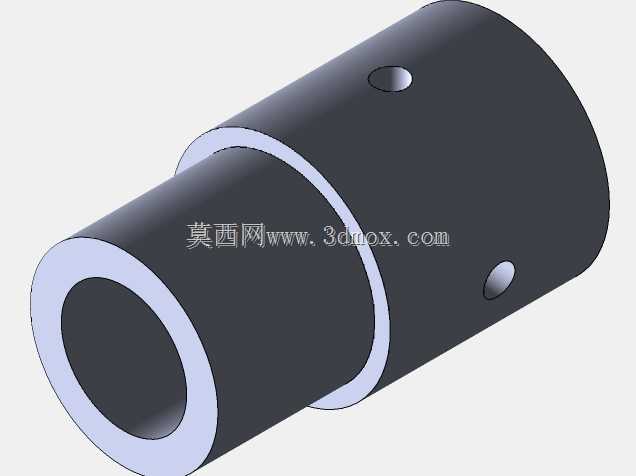

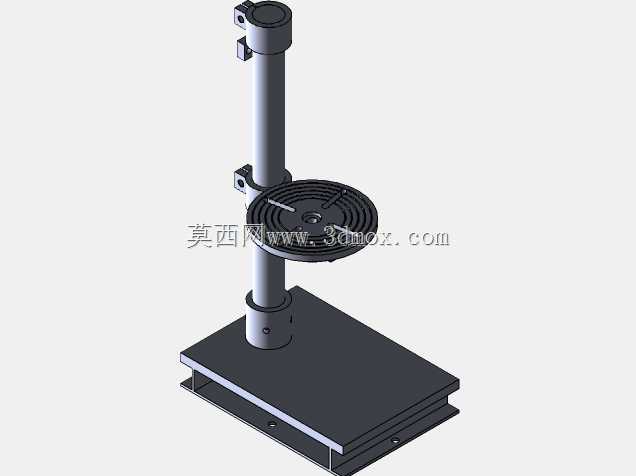

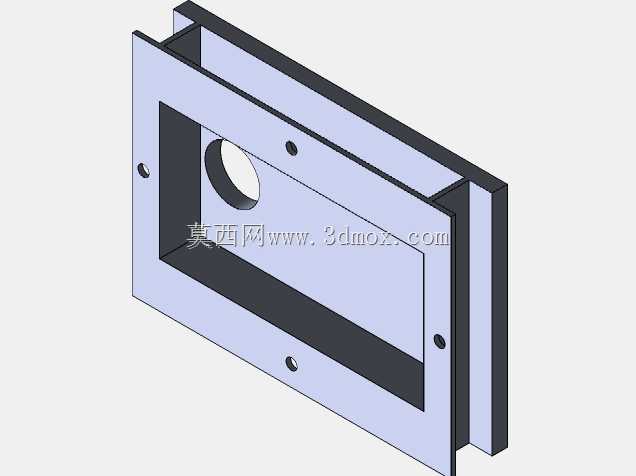

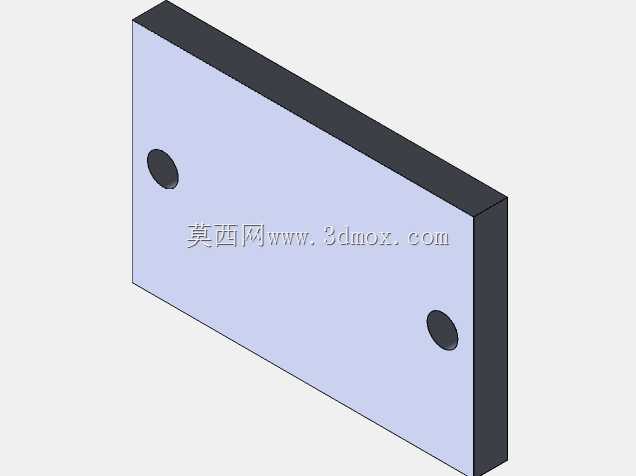

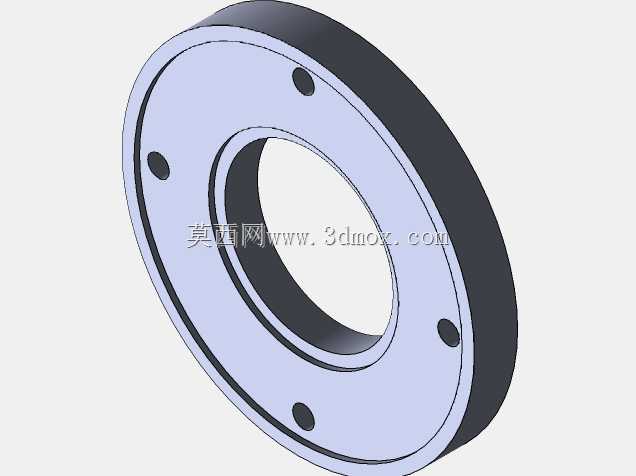

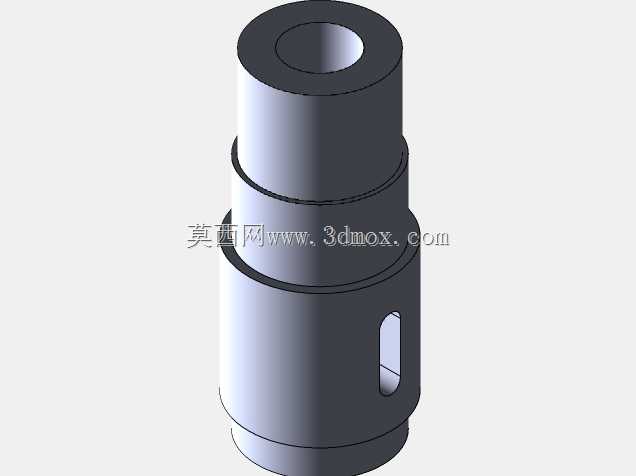

　　整套结构的设计逻辑围绕便携性与刚性平衡展开，底部采用双层叠放的矩形钢板底座，底座下层预留了台钳安装的T型槽位，同时可通过螺栓将整机固定在工作台边缘，底座的重量占整机重量的40%以上，依靠自重抵消钻孔进给时的倾覆力矩，无需额外浇筑地脚，适配临时作业工位的快速部署需求。垂直布置的圆柱立柱采用空心钢管加工，表面做硬铬镀层处理，降低进给滑块上下移动时的摩擦阻力，立柱与底座之间通过法兰盘配合锥销定位，保证立柱轴线与底座上平面的垂直度公差不超过0.05mm/100mm，避免长期使用后立柱倾斜导致的钻孔精度下降。

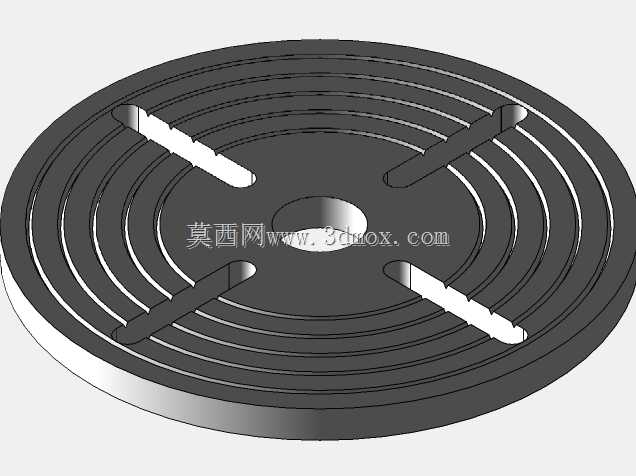

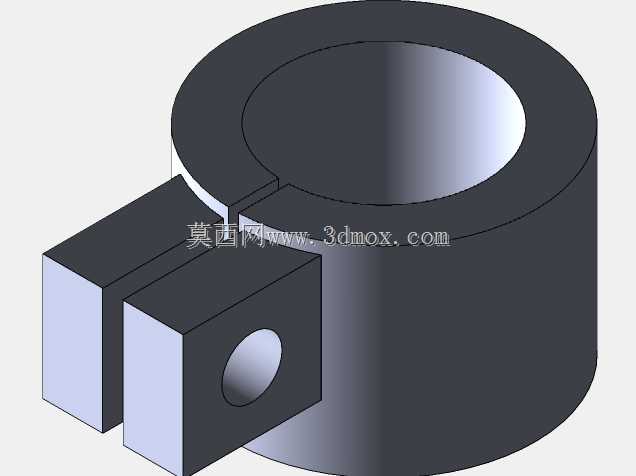

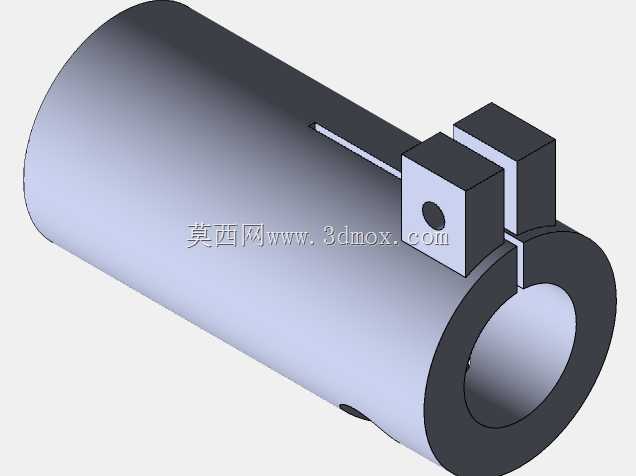

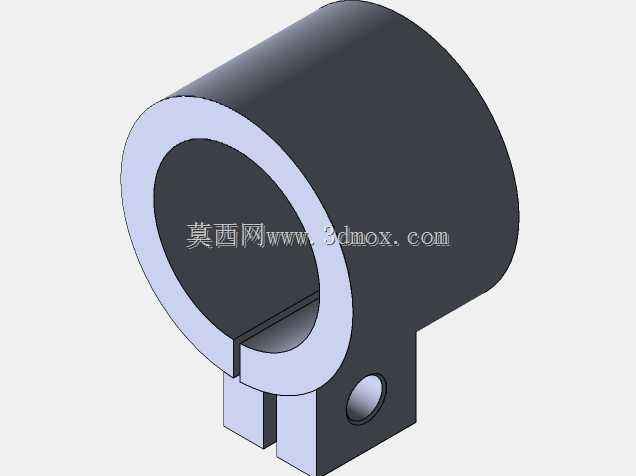

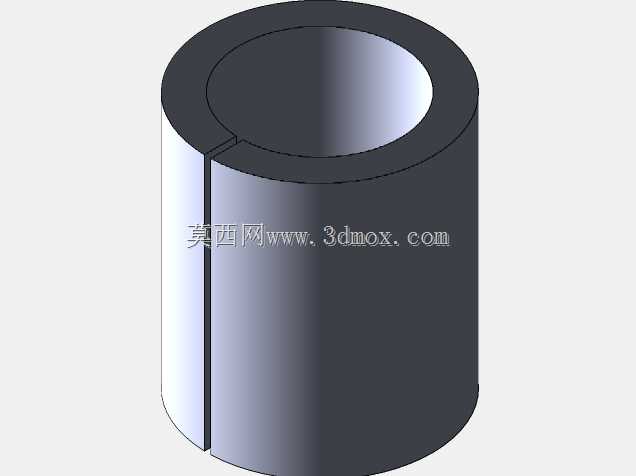

　　中部的圆形工作台采用带径向T型槽的铸铁圆盘结构，圆盘表面做磨削加工，平面度公差控制在0.02mm以内，可通过侧面的锁紧手柄调整在立柱上的高度位置，适配不同高度工件的装夹需求，工作台中心预留了排屑通孔，钻孔产生的金属切屑可直接通过通孔落入底座的集屑区域，减少作业面的切屑堆积。顶部的机头安装座同样采用滑块式结构与立柱配合，内部集成了进给手柄的齿轮齿条传动结构，操作时转动进给手柄即可带动机头沿立柱上下移动，实现钻头的进给与退刀动作，机头安装座的侧面设置了深度标尺，可直接读取钻孔的进给深度，方便盲孔加工时的深度控制。

　　从安装边界来看，整机收拢状态下的高度不超过700mm，底座的平面尺寸控制在250mm*300mm以内，可直接放置在常规的钳工工作台面上，不需要额外预留过大的操作空间，工作台的最大升降行程为200mm，机头的最大进给行程为80mm，可加工的工件最大高度不超过220mm，完全覆盖小型零件的加工尺寸范围。结构设计时特意将所有锁紧机构都布置在立柱的同侧方向，操作人员无需移动位置即可完成工作台高度锁紧、机头进给锁定、深度限位调整的全部操作，减少作业过程中的多余动作，提升小批量加工时的操作效率。

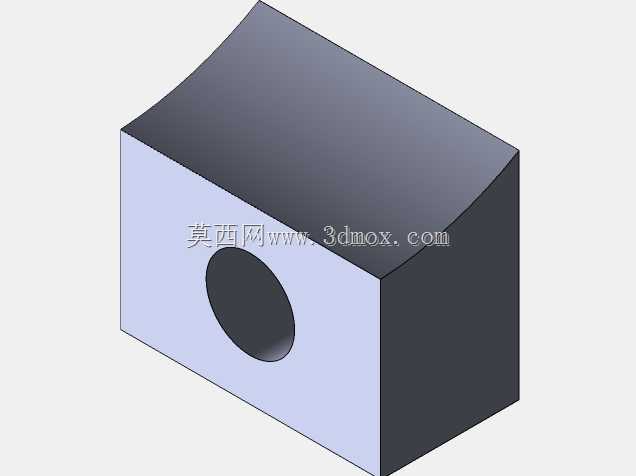

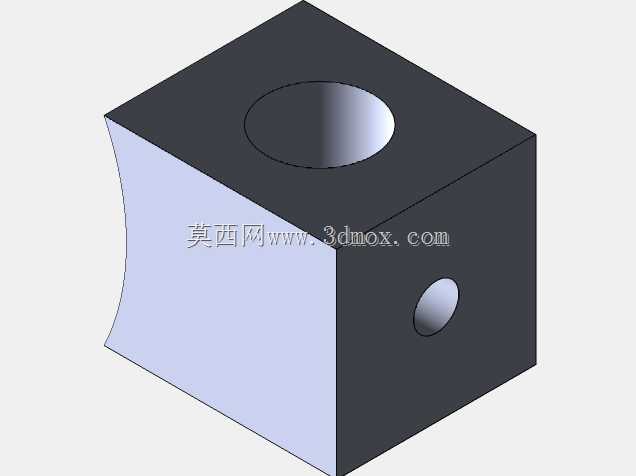

　　在细节结构处理上，立柱的上下两端都设置了限位挡块，避免工作台或机头调整位置时从立柱上滑脱，所有操作手柄都采用胶木材质加工，握持时的摩擦力足够，同时避免金属手柄在低温环境下的冰手问题。底座的底部四个角位置粘贴了橡胶减震垫，既可以减少钻孔作业时的震动传递到工作台面，也能避免底座钢板刮伤工作台表面。整套结构没有采用复杂的铸件壳体，全部采用钢板、圆钢等标准型材加工而成，加工工艺以车削、铣削、钻孔为主，不需要专用的模具投入，适合小批量的生产制造，后期维护时也可以直接采购标准型材替换损坏的零部件，降低设备的全生命周期使用成本。

　　实际使用过程中，这类台钻的结构刚性足够支撑小直径钻头的高速钻孔作业，不会出现明显的结构震颤，加工出的孔壁粗糙度可以达到Ra3.2的水平，满足一般零件的装配精度要求。相比重型台钻，其整体重量控制在15kg以内，单人即可完成搬运转移，适合流动维修、户外现场加工、教学实训等需要频繁移动设备的作业场景，结构上没有冗余的功能设计，所有部件都服务于钻孔作业的精度与稳定性需求，没有多余的装饰性结构，完全从实用角度出发完成各部分的结构选型与尺寸设计。
