旋转盖帽式便携U盘外观结构设计

　　日常做消费电子结构设计时，这类旋转式U盘的结构方案是入门级但很考验细节把控的品类，很多刚接触数码产品结构的工程师容易只关注外观曲面，忽略实际使用中的结构可靠性。先从实际应用场景说起，这类便携存储设备目前除了常规的办公文件转存，在工业现场也有大量使用场景，比如机床设备的程序拷贝、工控机的日志导出、嵌入式设备的固件升级，很多工业场景下操作人员不会像日常使用数码产品那样轻拿轻放，经常会随手揣在工装裤口袋里，和扳手、螺丝、钥匙等金属物件混放，这就对产品的外壳耐磨度、结构连接强度提出了比普通消费级产品更高的要求。

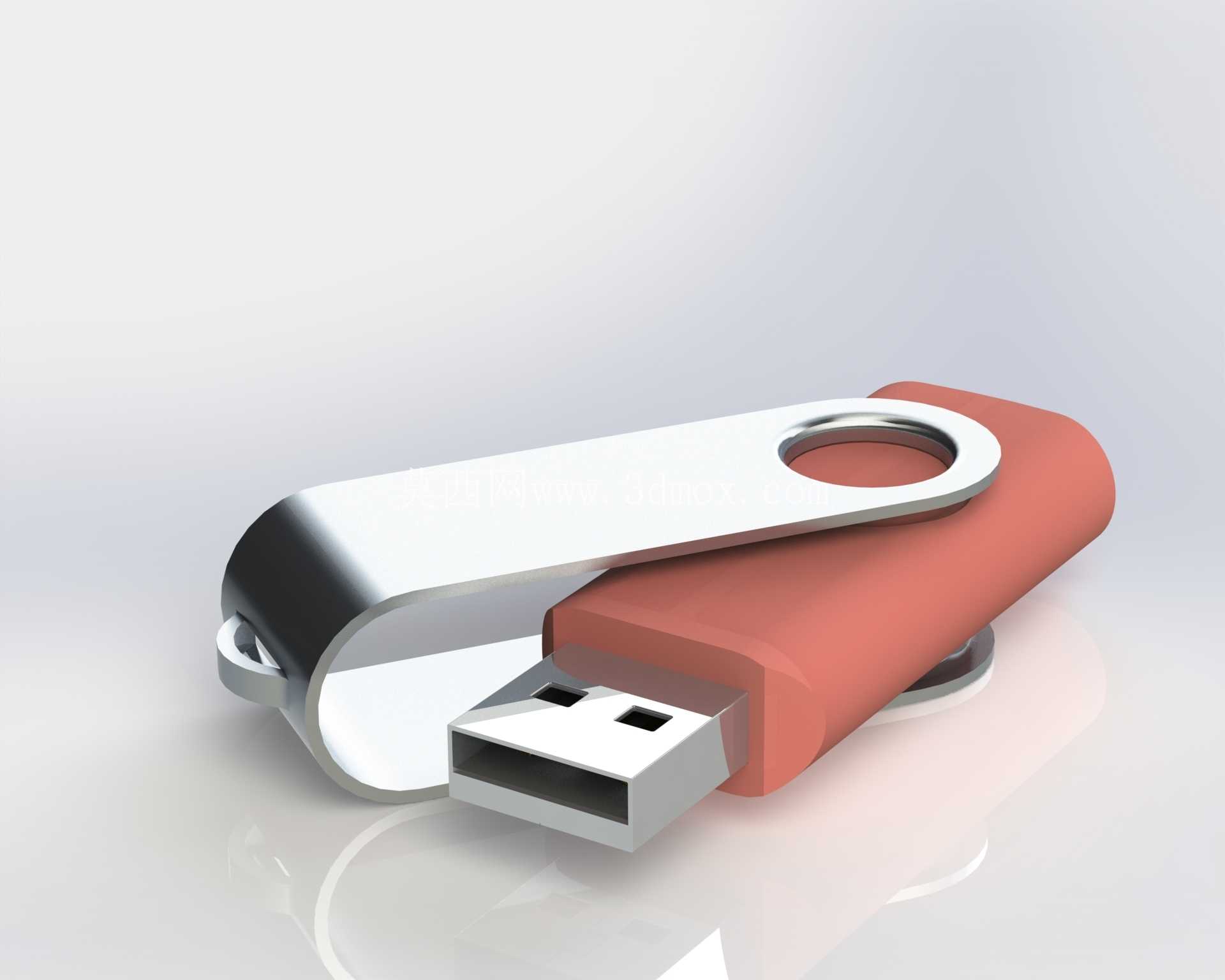

　　这款旋转式U盘的设计没有采用传统的分离式盖帽，而是将金属挂环部分作为旋转支撑结构，直接和塑料主体做转轴配合，首先就解决了分离式盖帽容易丢失的通病，很多用户都有过U盘盖帽遗失后，USB接口长期暴露被灰尘、金属碎屑污染导致接触不良的经历，这种一体化旋转结构在不增加额外零件的前提下，兼顾了接口保护和便携挂带的功能。从结构设计思路来看，主体部分采用双色注塑的思路，下半部分的彩色塑料壳体做内部容腔，用来容纳PCB板和闪存芯片，上半部分的金属旋转臂采用锌合金压铸成型，表面做抛光镀铬处理，一方面金属材质的耐磨性能远优于塑料，长期和钥匙等硬物摩擦也不会出现明显的划痕，另一方面金属臂的厚度控制在1.2mm左右，既保证了旋转时的结构强度，不会因为反复弯折出现断裂，也控制了整体的重量，整机重量控制在15g以内，挂在钥匙串上不会有明显的坠重感。尺寸边界方面，这款U盘的整体长度控制在58mm，宽度20mm，厚度9mm，属于常规便携U盘的尺寸范畴，USB接口部分完全遵循USB2.0/3.0的标准接口尺寸规范，伸出长度14mm，能够兼容市面上绝大多数台式机、笔记本、工控机的USB接口，不会因为外壳厚度问题出现和相邻接口干涉的情况，很多新手设计师容易把U盘主体做的过宽，导致插入设备后挡住旁边的USB接口，造成接口浪费，这款设计在接口根部做了收窄处理，主体部分距离接口端面的退让尺寸控制在3mm，即使相邻接口插了其他设备也不会出现干涉。

　　旋转结构的阻尼设计是这类产品的核心细节，转轴部分采用塑料壳体上的凸点和金属臂上的定位凹坑配合，旋转到90度位置也就是接口完全露出的位置时，会有明显的段落阻尼感，旋转到180度位置也就是盖帽完全盖住接口的位置时，同样有定位卡点，不会因为日常晃动出现盖帽自行转动、接口意外露出的情况，同时旋转阻尼力控制在1.5N·m左右，用户单指就可以轻松推开旋转臂，不需要双手配合操作，符合单手操作的使用习惯。内部容腔的尺寸设计上，预留了足够的空间容纳标准的UDP黑胶体封装模块，不需要额外做邦定加工，降低生产组装的难度，同时壳体内部做了两条定位筋，刚好卡住黑胶体模块的两侧，不需要额外打胶就可以固定模块，避免日常摔落时PCB板出现移位导致的接口虚焊问题。外壳的边角部分全部做了R2以上的圆角处理，没有尖锐的棱角，揣在口袋里不会勾刮衣物面料，金属臂末端的挂孔直径6mm，能够兼容市面上绝大多数的钥匙环、挂绳，方便用户随身携带。表面处理上，塑料壳体部分采用哑光磨砂质感，不容易残留指纹和汗渍，金属臂部分做镜面抛光处理，和磨砂壳体形成材质对比，提升外观的层次感，同时金属表面做了封釉处理，避免长期使用出现氧化发黑的情况。

　　从实际使用的可靠性角度，这种结构的U盘经过10000次旋转寿命测试后，旋转阻尼的衰减率不超过20%，依然能够保持足够的定位力度，1.2米高度自由跌落至水泥地面的测试中，金属臂的变形量不超过0.1mm，不会出现无法旋转或者接口对位不准的问题，完全满足日常消费级使用以及常规工业场景下的使用需求。很多工程师在做这类小产品设计时，容易忽略USB接口和外壳的同轴度问题，这款设计在接口部分的壳体上做了0.2mm的定位止口，组装时黑胶体模块沿着止口推入，能够保证接口和外壳的同轴度误差控制在0.05mm以内，插入USB接口时不会出现偏斜、卡滞的问题，大幅提升用户使用时的顺滑感。另外在壳体的合模线处理上，将合模线设计在产品侧面的中心位置，后续做表面处理时可以很方便地打磨掉合模线的痕迹，不会在外观面留下明显的合模线瑕疵，提升产品的外观质感。
