适配GDDR显存与树莓派的针肋式散热片

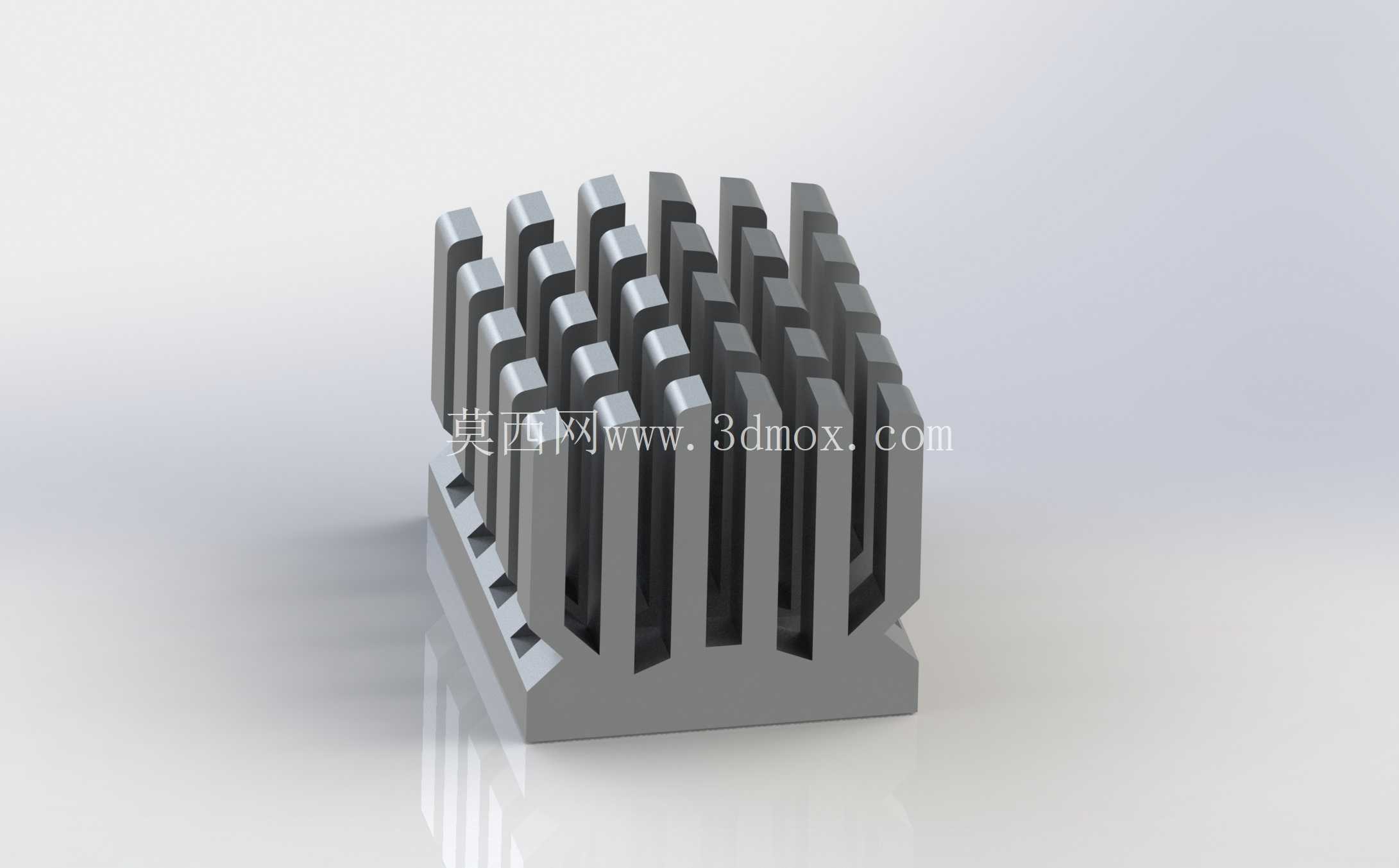

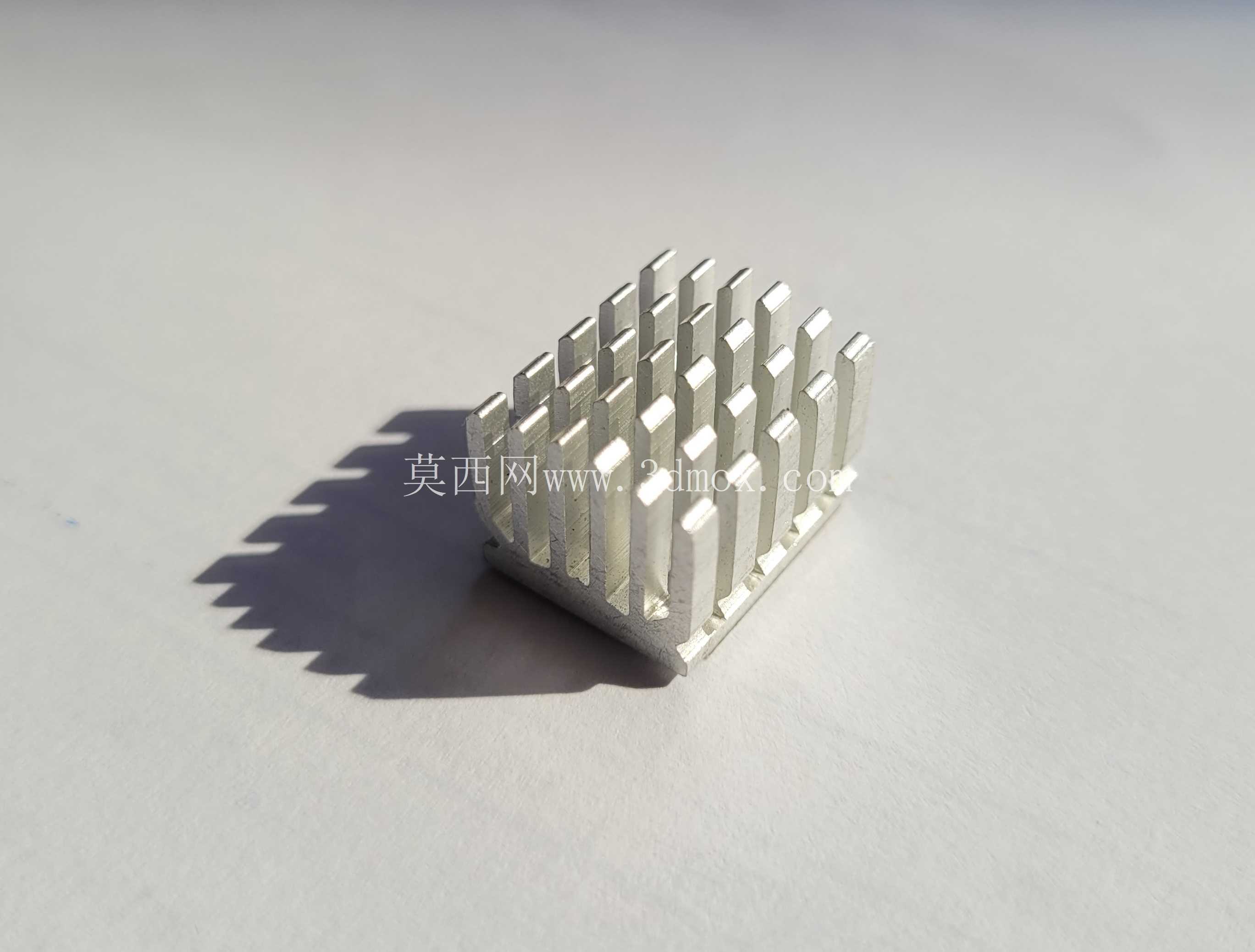

　　做消费电子和嵌入式开发的工程师大多遇到过这类场景：板载GDDR显存颗粒长时间高负载运行时，核心温度很容易突破阈值触发降频，树莓派这类单板计算机在持续跑算力任务、视频编码时，主控周边的显存或配套存储芯片也会出现积热问题，常规的大尺寸散热片受限于板卡空间根本装不下，这款小尺寸针肋式散热结构就是针对这类狭小空间的散热需求设计的。从实际安装边界来看，这款散热结构的宽度为16毫米，长度为13毫米，整体高度12毫米，刚好能覆盖常规GDDR显存芯片的顶面尺寸，不会干涉周边的贴片电容、电阻等板载元件，安装时可以通过导热双面胶或者导热硅脂直接贴合在芯片顶面，不需要额外设计固定孔位，适配绝大多数消费级显卡、嵌入式板卡的显存颗粒布局。

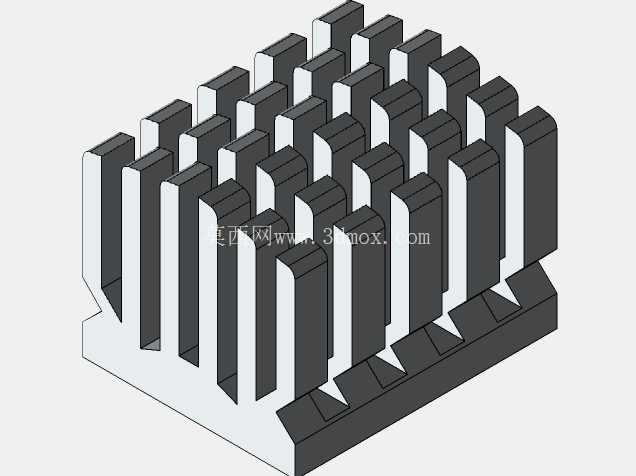

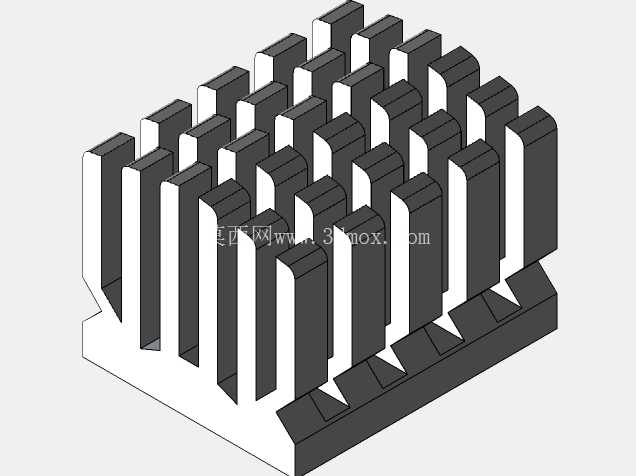

　　结构设计上采用了等距阵列的立式针肋结构，和传统的直肋散热片相比，针肋结构的散热比表面积更大，空气在肋片之间流动时可以形成更多紊流，不会出现直肋结构常见的风道边界层增厚导致换热效率下降的问题，哪怕是没有主动风扇的被动散热场景，也能依靠自然对流带走芯片产生的热量。肋片根部做了小尺寸的倒角过渡，一方面是减少加工时的应力集中，避免铝挤成型时肋片根部出现缺料、裂纹的问题，另一方面也能增加肋片和底座的连接面积，降低热量从底座传导到肋片过程中的热阻，底座部分做了整面的平面度控制，贴合面的平面度公差控制在0.02毫米以内，保证和芯片顶面的充分接触，减少接触热阻。

　　实际应用中，这类小尺寸散热片除了适配GDDR显存芯片，也可以用在树莓派的主控芯片、板载电源管理芯片、路由器的交换芯片等小尺寸高发热元件上，12毫米的整体高度不会超出板卡的常规限高要求，哪怕是ITX小机箱、紧凑型嵌入式设备内部也能顺利安装，不会和其他板卡、结构件产生干涉。从热设计的角度来说，这类小尺寸散热结构不需要匹配高转速的主动风扇，依靠自然对流就能满足10W以内发热芯片的散热需求，能有效降低设备运行时的风噪，很适合对噪音有要求的嵌入式设备、迷你主机场景。

　　设计过程中也充分考虑了加工工艺性，整体结构采用一体铝挤成型，不需要后续的二次拼接或者焊接，肋片的厚度控制在1.2毫米，肋片间距2毫米，既保证了足够的散热面积，也不会因为肋片过薄导致铝挤成型时出现变形、断肋的问题，量产时的良率能控制在较高水平，加工成本也相对可控。实际选型时需要注意，这款散热片的贴合面尺寸是固定的，使用前需要确认目标发热芯片的顶面尺寸不超过散热片底座的覆盖范围，如果芯片尺寸略小，可以通过增加导热垫的厚度来填充间隙，不过要注意导热垫的热阻不能过高，否则会抵消一部分散热结构的换热效率。另外在有轻微振动的使用场景下，除了导热胶贴合之外，也可以在散热片两侧增加少量的耐高温硅胶点胶固定，避免长期使用后散热片出现移位脱落的问题。和市面上同尺寸的散热片相比，这款针肋结构的散热效率要比普通直肋结构高出15%左右，在相同的热负载下，芯片的核心温度能低4-6摄氏度，对于长期高负载运行的设备来说，这个温度差能有效提升芯片的运行稳定性，减少因为过热导致的降频、数据丢包甚至硬件损坏的概率。
