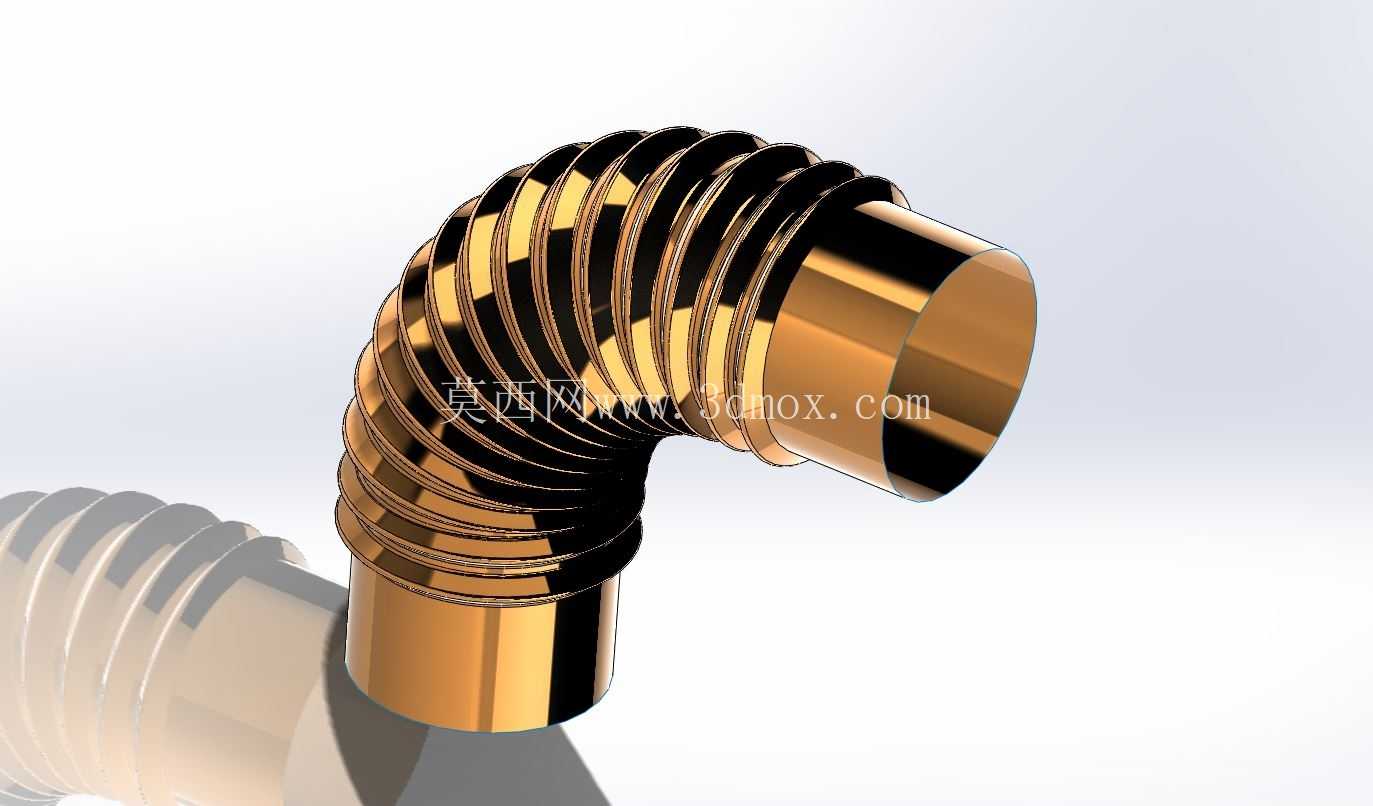

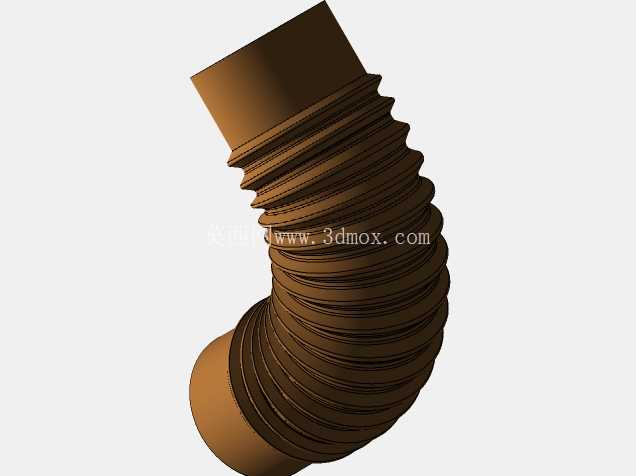

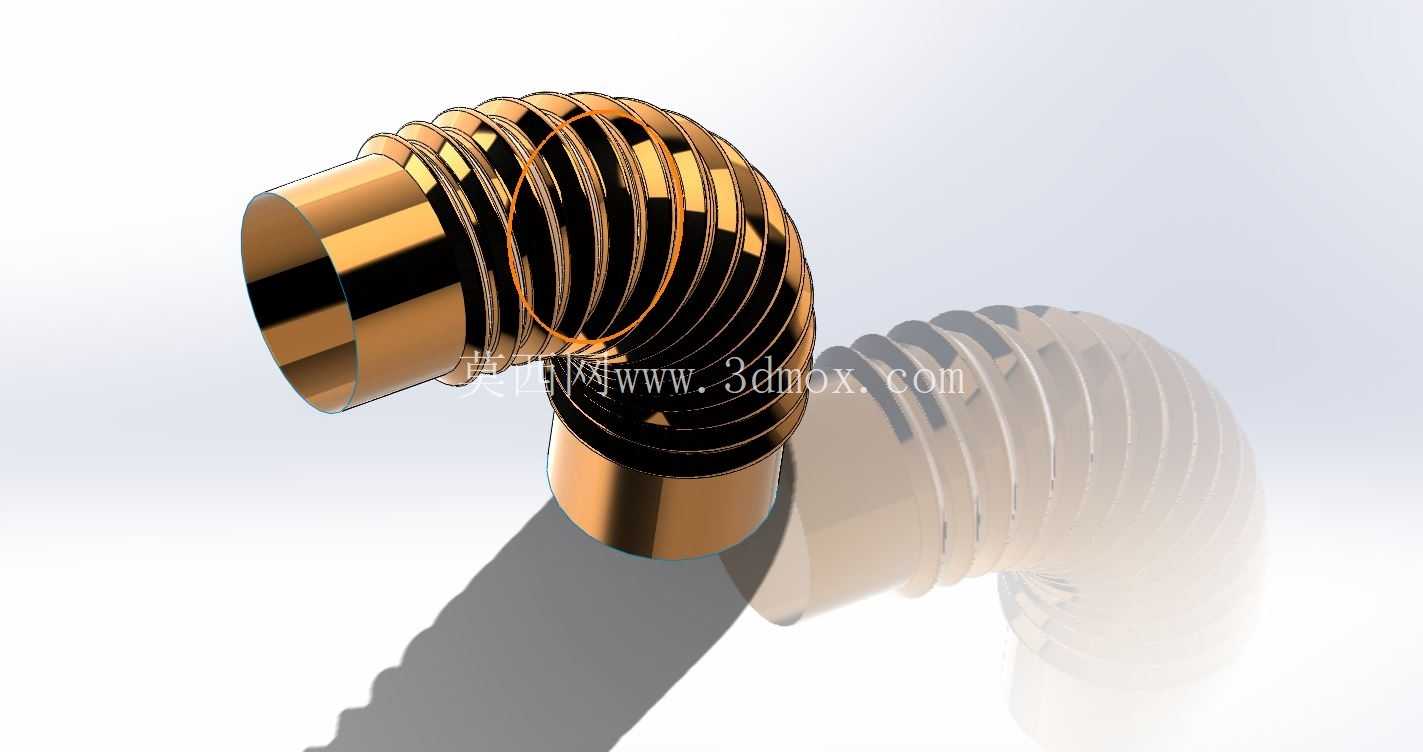

90度铜质波纹柔性直角弯管结构

　　在各类流体输送、气动回路、小型设备管路排布场景中，硬管连接往往受限于安装空间的转角偏差、设备运行时的微幅振动，容易在接口处产生应力集中，长期运行后出现渗漏甚至接口开裂的问题，这款90度柔性弯管正是针对这类管路布设痛点设计的转接构件。从结构设计来看，两端采用等径光滑直插式接口，接口段做了加厚处理，表面粗糙度控制在适配常用软管套接、卡箍紧固的区间，不需要额外加工螺纹就能完成快速对接，接口端面做了微小的倒角处理，既方便插接时引导软管套入，也能避免锐边割伤软管内壁影响密封性能。

　　中间的弯折段采用连续环形波纹结构，波纹的节距、波高经过反复校核，既保证弯折段可以在一定角度范围内自适应调整，补偿安装时的轴向、角度偏差，也不会因为波纹过密导致流体通过时阻力激增，同时铜质基材本身的延展性让波纹段具备一定的抗疲劳性能，能够承受设备运行时产生的持续微幅振动，避免硬连接状态下振动直接传递到接口位置造成松动。实际应用中，这类弯管常出现在小型液压设备的冷却回路、气动控制单元的气路转接、水暖系统的狭小空间转角布设场景，尤其是在设备内部管路排布紧凑，无法通过多段硬管加接头组合完成90度转向的位置，单根柔性弯管就能替代传统的“硬管+直角接头+固定卡件”的组合方案，减少管路接口数量的同时，也降低了多个接口带来的渗漏风险。

　　设计过程中，两端直段的长度做了针对性匹配，常规卡箍紧固时，直段长度刚好满足卡箍完全箍紧的接触面积要求，不会因为直段过短导致卡箍滑脱，也不会因为直段过长造成安装空间的浪费。波纹段的弯曲半径控制在合理区间，既保证90度转向时管路内壁不会出现过度褶皱导致通径缩小，也能让弯管整体的外形尺寸适配多数狭小安装空间的边界要求，安装时不需要对周边构件做额外的避让切削。从流体通过性能来看，连续的波纹内壁在弯折状态下依然能保持接近直管的通流面积，不会在转角位置形成明显的涡流区，对于输送带有微小杂质的流体时，也不容易在转角位置造成杂质沉积堵塞。铜质材料本身的耐锈蚀特性，让这款弯管可以适配水、低压气体、低腐蚀性流体等多种介质的输送场景，不需要额外做表面防腐处理就能满足多数常规工况的使用要求。在建模逻辑上，先通过旋转特征做出两端的直段接口基体，再通过扫描特征生成中间的连续波纹结构，弯折处的波纹做了曲率连续处理，避免应力集中在单个波纹位置，所有过渡位置都做了微小的圆角处理，既符合实际加工的工艺要求，也能减少模型在后续工程仿真时的应力奇异点。

　　安装边界方面，弯管整体的外轮廓尺寸在弯折状态下不会超出两端接口的外接矩形范围，在布设管路时只需要预留出两端接口的插接空间，以及波纹段微小的形变余量即可，不需要额外预留过大的操作空间，对于设备内部紧凑排布的管路设计来说，能够有效提升空间利用率，减少相邻管路之间的干涉风险。在实际选型替换时，只需要匹配两端接口的通径尺寸，就能直接替换同规格的硬直角接头，不需要改动周边的管路固定结构，大幅降低现场改造的工作量。
