红柄羊角锤实用结构三维设计

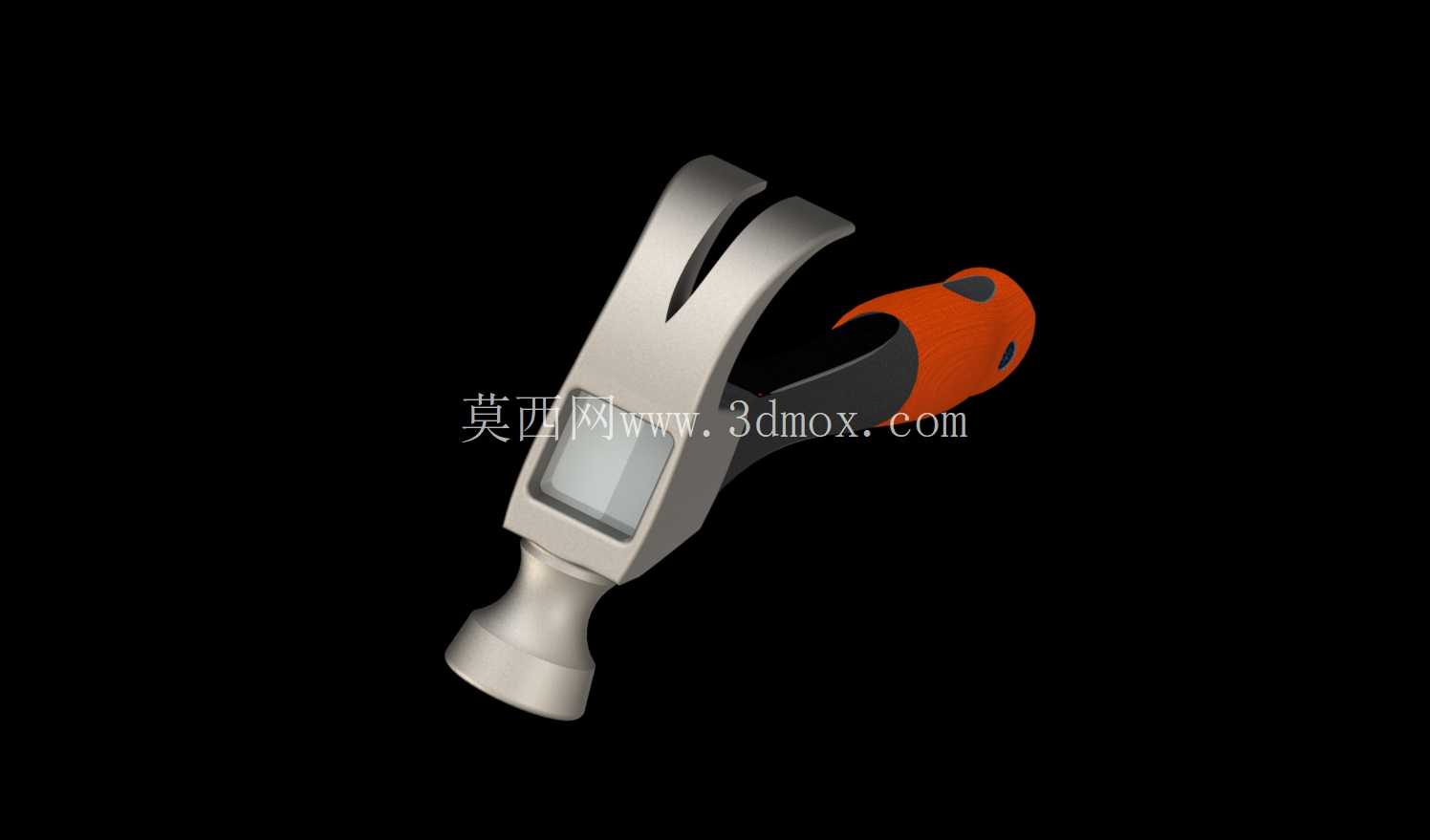

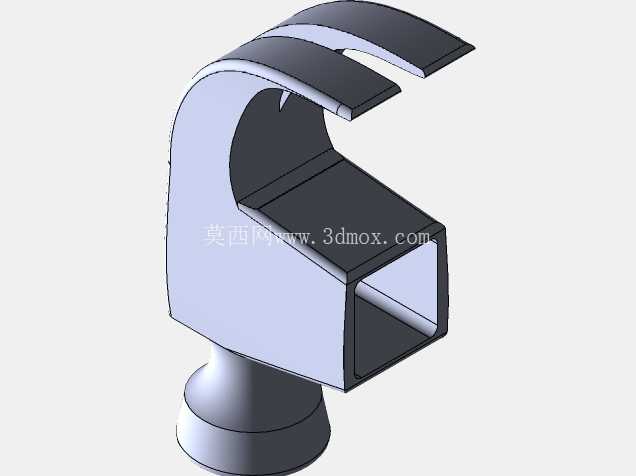

　　日常设备检修、家装木作、钣金校形、建筑现场的临时加工作业里，羊角锤是出现频率极高的手工具，不同于重型八角锤面向大冲击力的破拆、锻打场景，这款羊角锤的设计定位覆盖日常敲击与拔钉两类核心需求，整体结构做了针对性的人机适配。锤头部分采用高碳钢材质的常规设计逻辑，一端为平面敲击工作面，边缘做了微小的倒角处理，避免长期敲击后边缘崩裂掉块，敲击面的平面度控制在0.1mm以内，保证敲击时受力均匀不会出现滑脱；另一端为弧形羊角拔钉结构，开口的V型槽尺寸适配市面常见的1-6寸圆钉、水泥钉，槽口边缘做了淬火硬化处理，拔钉时的杠杆支点位置做了圆弧过渡，既不会在撬动时刮伤工件表面，也能避免应力集中导致的羊角断裂。

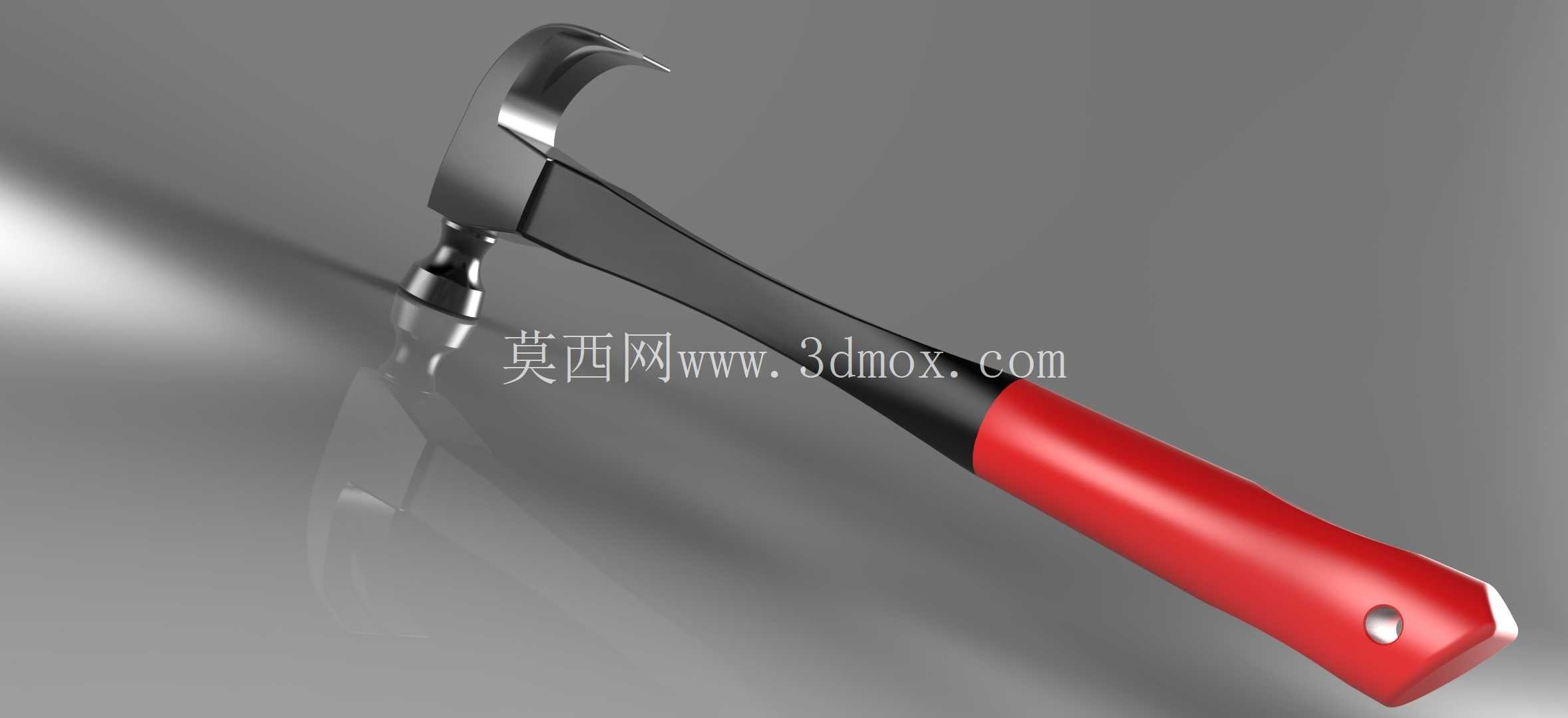

　　锤头与锤柄的连接采用嵌入式楔紧结构，锤头的安装孔做了微锥度设计，锤柄装入后从端部打入金属楔销，让锤柄端部涨开与锥孔紧密贴合，长期使用不会出现锤头松动脱落的问题，连接位置的抗扭转扭矩满足120N·m不松动的使用要求，符合手工具的安全设计规范。锤柄部分采用分段式结构设计，靠近锤头的握持段为硬质工程塑料材质，表面做了细微的防滑纹理，传递敲击反馈更直接，适合需要精准控制敲击力度的作业场景；尾段的握持部分为软质橡胶包覆层，红色的包覆层做了人体工学的弧度收窄，握持时手掌的贴合度更高，表面的防滑纹理在沾有少量油污、木屑的情况下也能保证握持稳定性，尾端做了挂孔设计，方便工具收纳时悬挂存放，也可以在高空作业时系挂安全绳防止工具坠落。

　　整体长度控制在320mm左右，锤头重量约500g，属于兼顾敲击力度与操控灵活性的通用规格，锤头的最大宽度为32mm，羊角端的最大外伸长度为65mm，在狭窄空间作业时，整体的外轮廓不会与周边构件发生干涉，比如在配电箱内部接线固定、家具内部的木榫敲击场景下，这个尺寸的操作灵活性远优于大规格的重型锤。设计过程中重点做了重心配平，整体重心落在距离锤头敲击面110mm的位置，握持时手腕不需要额外施加平衡力，长时间连续作业的疲劳度更低，敲击时的力传递路径更顺，不会出现锤柄震手的问题。拔钉功能的杠杆比做了优化，当钉子露出工件表面5mm以上时，不需要额外垫垫块就能直接卡入V型槽撬动，最大可拔出长度80mm的普通圆钉，撬动过程中羊角的弧形面会随着钉子拔出逐渐转动贴合工件表面，不会把工件表面压出明显凹痕，针对木作业场景还特意把羊角的边缘做了钝化处理，避免拔钉时刮伤木材的饰面。锤柄的橡胶包覆层与内部硬质基材采用二次注塑工艺结合，结合强度满足1000N的拉拔力不脱落，耐常见的机油、稀释剂腐蚀，在车间维修场景下长期接触各类油污也不会出现橡胶层老化开裂的问题。

　　锤头的热处理工艺做了分区设计，敲击面硬度控制在HRC48-55，保证足够的抗冲击性能不会崩裂，羊角部分硬度略高达到HRC52-58，保证拔钉时不会因为受力过大出现开口变形，中间与锤柄连接的部分硬度控制在HRC30-38，保持足够的韧性，避免敲击时整体断裂。整个模型的结构完全按照量产手工具的实际参数建模，所有的配合尺寸、倒角、圆角细节都还原了真实产品的工艺要求，没有多余的装饰性结构，每一处外形设计都对应实际使用中的功能需求，不管是用于手工具的结构改进设计参考，还是作为维修、木作场景的三维场景素材，都能直接适配使用，不需要额外做结构修正。
