锥齿轮式直角输入输出减速机结构

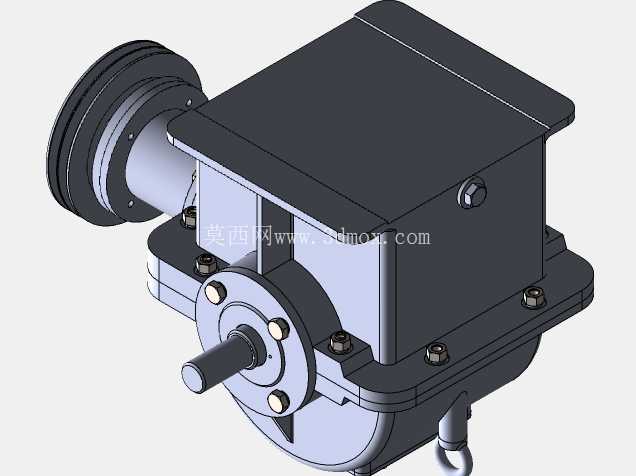

　　这款锥齿传动的减速装置，在轻工输送、小型自动化生产线的动力匹配场景中适配性极强，尤其是需要输入轴与输出轴呈垂直布局的安装工位，能省去额外的换向传动组件，压缩整套动力单元的安装空间。从结构布局来看，输入侧采用带轮安装位的伸出轴设计，可直接匹配三角带、同步带轮实现与原动机的柔性连接，能缓冲原动机启动时的瞬时冲击，避免齿轮副直接承受过载冲击，延长核心传动件的使用寿命。箱体采用剖分式拼接结构，上下箱体通过螺栓组紧固，结合面加工精度满足密封要求，既可以在装配阶段直接调整锥齿轮的啮合间隙，也方便后期运维时拆解检查齿面磨损情况，不用整体拆卸设备端的安装连接就能完成内部维护。

　　输出轴端采用凸缘式安装定位面，轴伸端的直径、键槽尺寸匹配常规的联轴器、链轮安装标准，现场安装时不需要额外加工转接件，能直接对接负载端的输入接口。设计阶段优先考虑了安装边界的兼容性，箱体侧面预留的安装孔位呈对称布局，既可以卧式安装在设备机架的水平安装面上，也能通过转接支架实现立式安装，适配不同设备的布局需求。齿轮副采用圆锥齿轮传动结构，相比圆柱齿轮换向结构，锥齿轮的重合度更高，传动过程中的噪音更低，承载能力更强，能在输入转速较高的工况下保持稳定的传动比，不会出现打滑、传动比波动的问题。

　　轴系部分采用滚动轴承支撑，轴承位的公差配合选用过渡配合，既保证轴承内圈与轴、外圈与箱体孔的同轴度，也能在长期运行后方便更换轴承，不会出现轴颈磨损后无法拆卸的问题。箱体顶部设置的油塞、底部的放油孔位置经过布局优化，注油时不用拆解外部遮挡件就能完成润滑油加注，换油时也能将箱体内的旧油完全排空，避免残留的金属碎屑磨损齿面。输入轴端的密封采用接触式密封圈结构，能防止箱体内的润滑油顺着轴伸泄漏，同时阻挡外部的粉尘、水汽进入箱体内部，适合在多粉尘的生产车间环境下长期运行。输出轴端的端盖通过螺栓固定在箱体上，端盖与箱体之间设置密封垫片，能根据轴承的游隙调整垫片厚度，保证轴系的轴向窜动量控制在合理范围内，避免锥齿轮啮合时出现轴向错位导致的齿面偏磨。

　　在实际选型匹配时，这款减速机可适配小功率的异步电机、伺服电机作为原动机，能根据负载的转速、扭矩需求匹配对应的减速比，不需要额外定制齿轮参数，通用化程度较高。从安装尺寸来看，箱体的整体轮廓方正，没有突出的不规则结构，在设备布局时可以紧贴相邻的机架部件安装，不会因为外形干涉浪费安装空间，输入轴与输出轴的中心高尺寸匹配常规的输送线、小型专机的安装基准，现场安装时不需要调整原有设备的机架高度就能完成替换。
