两级直齿斜齿组合传动减速箱结构

这款两级组合传动的减速箱体，在常规轻工输送、小型自动化生产线的动力匹配环节适配性极强，不少间歇运转的包装辅机、小型物料推送机构，都会选用这类结构的减速装置来完成电机输出转速的匹配调整。从实际使用场景来看，这类减速箱常搭配小功率异步电机或伺服电机使用，输入端连接电机输出轴，输出端对接执行机构的主轴，通过两级齿轮的啮合传动，把电机端的高转速低扭矩输出，转换为执行端需要的低转速大扭矩动力，满足生产线对输送、推送动作的力矩要求。

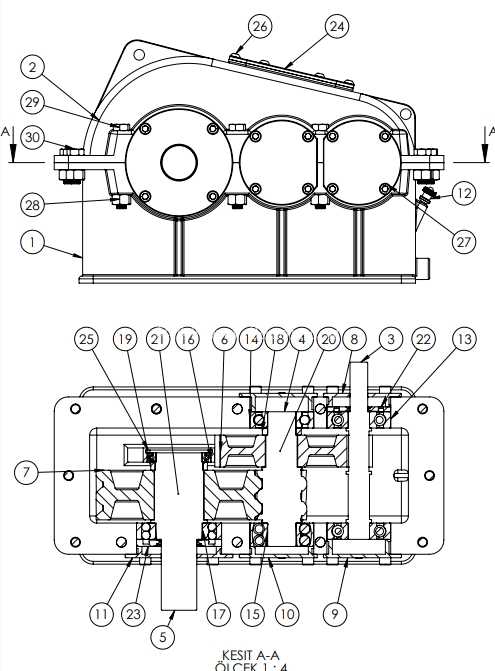

从结构设计逻辑来看，第一级采用直齿圆柱齿轮传动，主要考虑输入端转速较高，直齿齿轮加工装配难度低，轴向力极小，能降低高速端轴承的选型压力，减少高速运转时的轴向窜动风险；第二级采用斜齿圆柱齿轮传动，是因为经过第一级减速后，第二级的传动扭矩明显增大，斜齿齿轮啮合重合度更高，传动过程更平稳，承载能力更强，能有效降低大扭矩传递时的齿轮冲击和运行噪音，兼顾了高速端的易维护性和低速端的承载需求。箱体采用剖分式结构设计，上下箱盖通过螺栓紧固连接，既方便内部齿轮、轴、轴承等零部件的装配与后期检修，也能保证箱体整体的刚性，避免传动过程中箱体出现形变影响齿轮啮合精度。

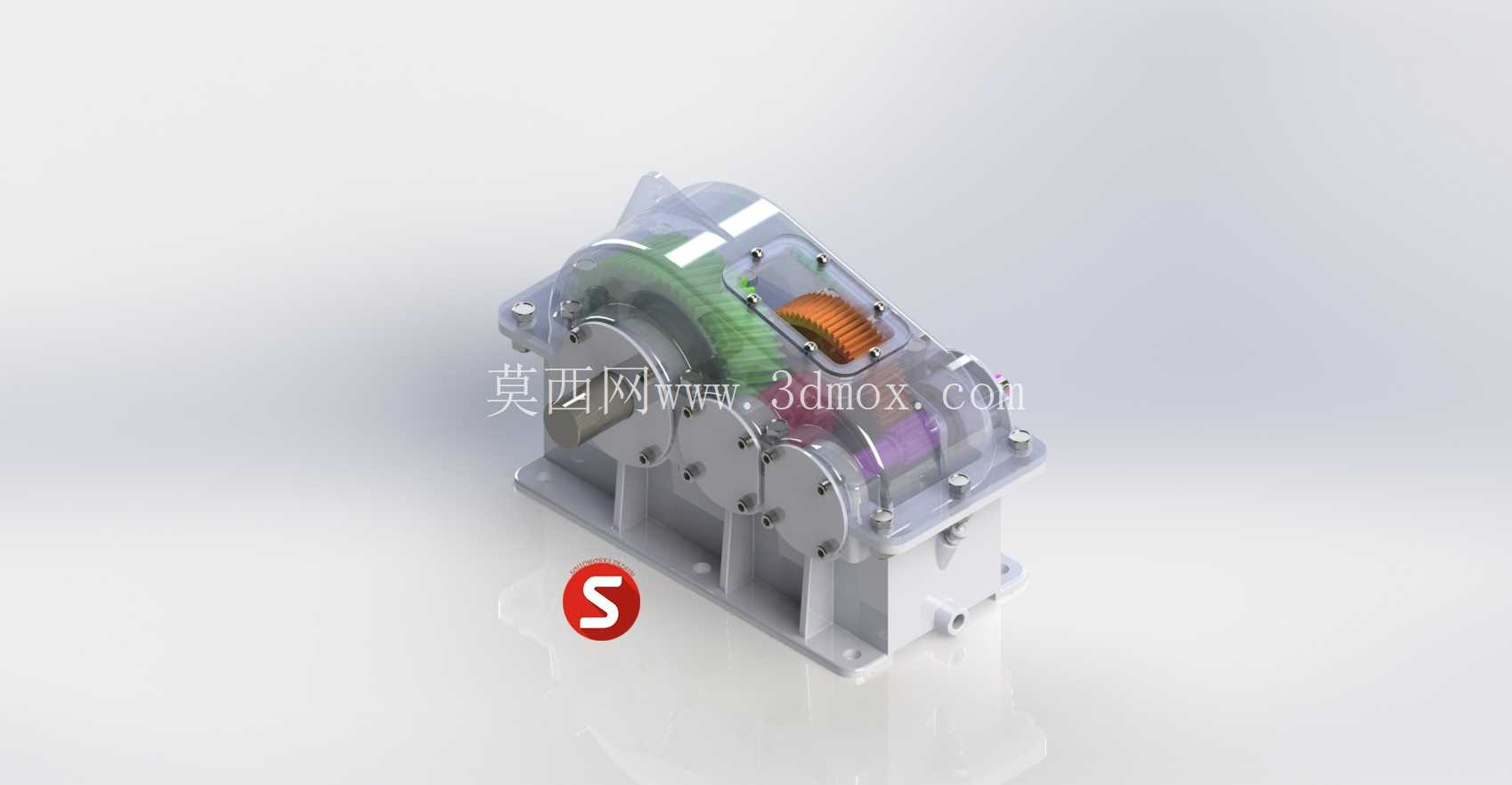

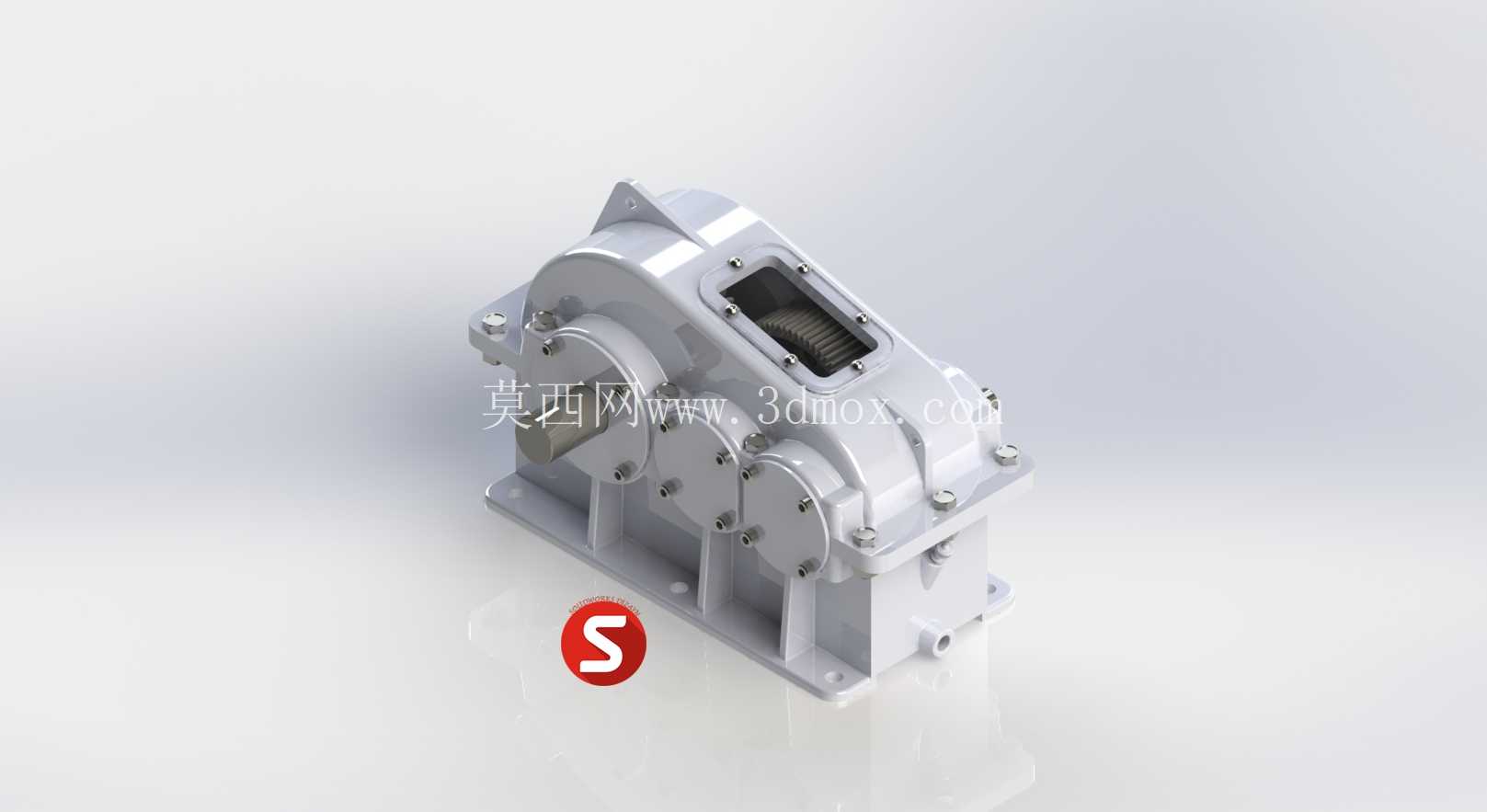

在安装边界设计上，箱体底部设置了带安装孔的一体式底座，安装孔的孔距按照常规小型减速装置的通用安装尺寸预留，能直接适配多数小型设备的安装机架，不需要额外做转接板设计；输入端和输出端的轴伸位置都预留了密封件安装槽，可搭配骨架油封完成轴端密封，防止箱体内的润滑油泄漏，同时阻挡外部粉尘、碎屑进入箱体内部磨损传动部件。箱体上盖预留了透明观察窗的安装位，也就是模型中展示的透明盖板部分，实际使用中可以不用拆开箱盖，直接观察内部齿轮的啮合状态、润滑油液位情况，日常巡检的便利性大幅提升。

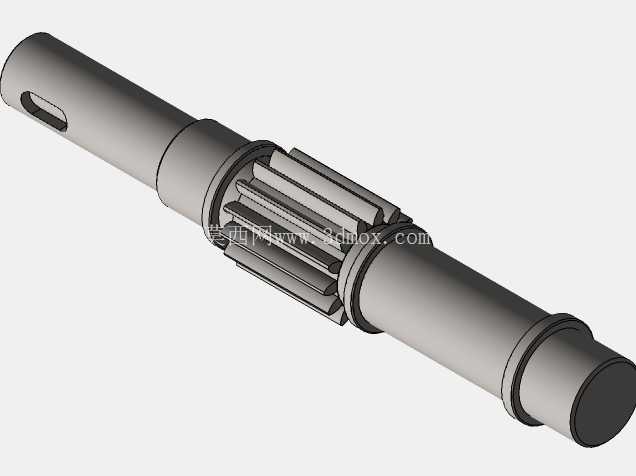

内部传动结构的排布上，两根传动轴平行布置，齿轮的啮合中心距经过反复校核，既保证齿轮啮合的侧隙在合理范围内，避免侧隙过大导致传动回程误差超标，也防止侧隙过小出现齿轮卡滞、运转发热严重的问题。轴承选型适配每根轴的受力情况，高速端选用深沟球轴承承受径向载荷，低速端搭配可承受一定轴向力的角接触轴承，抵消斜齿齿轮传动产生的轴向分力，保证轴系运转的稳定性。齿轮的参数匹配上，第一级小齿轮和大齿轮的传动比、第二级小齿轮和大齿轮的传动比经过合理分配，避免单级传动比过大导致齿轮尺寸悬殊，让箱体整体结构更紧凑，不会占用过多设备安装空间。

从实际使用的工况适配来看，这类减速箱适合在常温、无强腐蚀的车间环境下使用，箱体内可采用飞溅润滑方式，依靠齿轮转动带起的润滑油完成齿轮啮合面和轴承的润滑，不需要额外配置润滑泵，结构更简单，维护成本更低。箱体的边角位置做了加强筋设计，在不增加整体壁厚的前提下提升箱体的结构刚性，减少传动过程中的箱体共振，降低运行噪音。各连接螺栓的排布均匀，保证箱盖和箱体结合面的压紧力一致，避免出现局部密封不严漏油的问题。
