星球大战主题光剑握持手柄结构设计

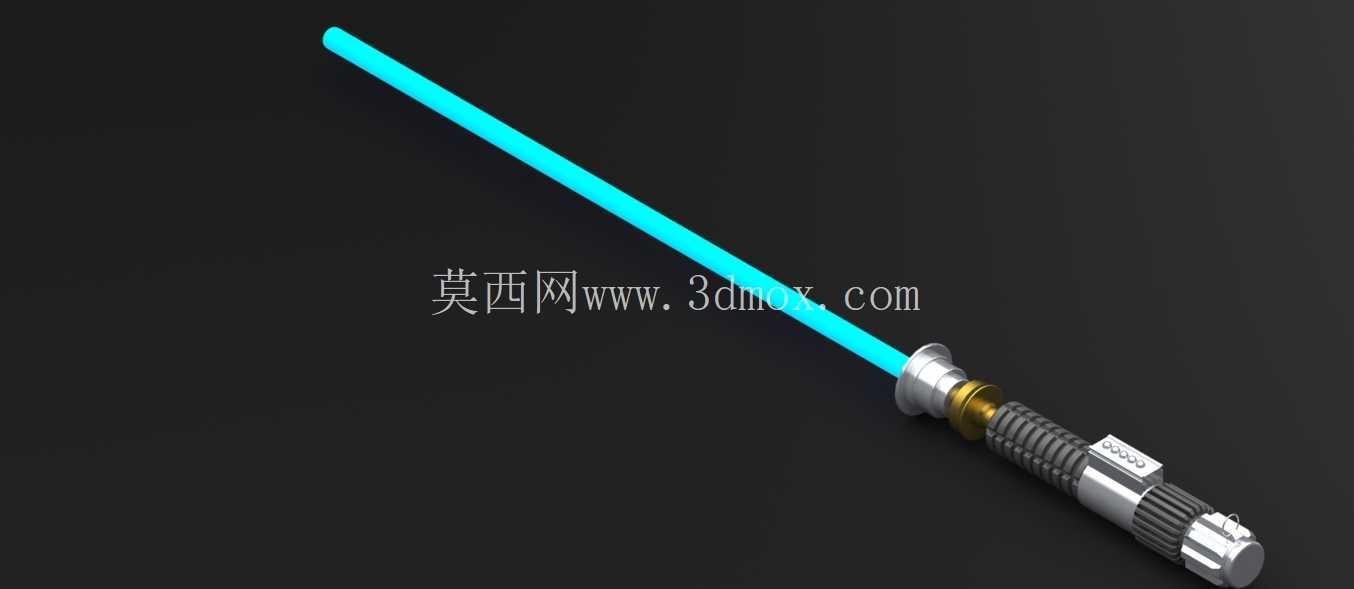

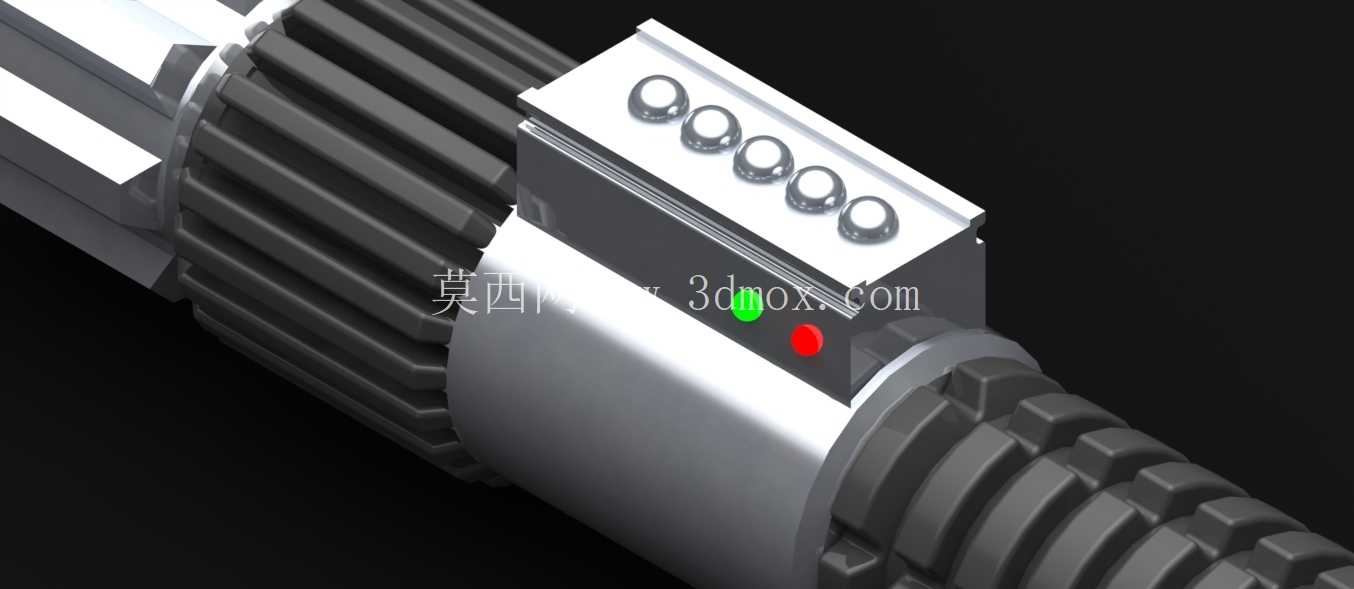

　　这款光剑手柄的结构设计，最初是面向影视道具复刻、主题展陈互动装置以及科幻主题周边定制场景开发的，在实际落地场景中，既可以作为静态展示的高精度道具模型，也可通过内部预留的空腔加装发光组件、音效模块，做成可互动的手持体验装置，适配主题乐园互动、cosplay活动道具、科幻展馆展陈等多个实际使用场景。从结构设计逻辑来看，整个手柄采用分段式模块化设计思路，主体握持区做了等距分布的环状防滑肋条结构，肋条的凸起高度控制在2mm，相邻肋条的间距刚好匹配成年人手指自然弯曲的指缝间隙，长时间握持不会出现硌手的问题，同时肋条的边缘全部做了R0.5的圆角过渡，避免尖锐边角划伤使用者，也能在手持挥摆的时候增大摩擦力，防止手汗导致的滑脱问题。手柄中部的控制模块区域做了下沉式的安装位，五个圆形的功能按键预留孔位呈直线等距排布，孔位的内径做了阶梯式结构，外层是按键帽的安装限位台阶，内层是按键触点的走线空腔，按键旁侧预留了两个状态指示灯的安装孔，分别对应电源状态、功能启动的指示需求，控制模块的盖板和手柄主体采用卡扣加定位柱的配合方式，不需要额外打胶就可以实现紧密装配，后期维护拆解的时候只需要撬开卡扣就可以更换内部的电子元件，不会破坏外壳的外观完整性。

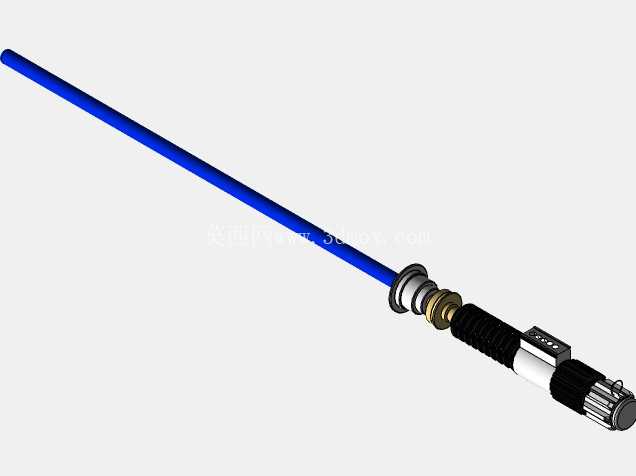

　　手柄两端的连接结构采用了和握持区一致的齿状防滑结构，一方面是和中部的光滑金属质感区域形成视觉上的层次对比，另一方面在装配剑刃组件或者尾部尾盖的时候，这个齿状结构可以提供足够的拧转摩擦力，不需要借助额外的工具就可以手动拧紧，两端的连接接口采用标准的圆柱配合面，配合长度设置为15mm，径向预留了0.1mm的装配间隙，既可以保证插接的时候顺畅不卡滞，也不会因为间隙过大出现连接晃荡的问题。从安装边界尺寸来看，整个手柄的主体直径控制在45mm，总长度控制在280mm，这个尺寸刚好适配绝大多数成年人的手掌握持跨度，握持的时候手掌可以完全包裹住手柄的主体区域，不会因为直径过粗导致握持发力困难，也不会因为直径过细显得整体单薄没有质感。

　　内部的空腔结构做了分仓设计，靠近尾盖的区域是电池仓，预留了标准18650电池的安装空间，电池仓和前端的剑刃安装位之间做了隔板分隔，隔板上预留了走线孔，可以把电池的供电线引到前端的发光组件以及中部的控制模块，走线孔的边缘做了橡胶护圈的安装槽，避免穿线的时候线材被塑料锐边割破绝缘层。在材质适配的设计上，手柄的防滑肋条区域和齿状端盖区域设计为哑光磨砂质感的硬质工程塑料材质，中部控制模块所在的光滑区域设计为金属质感的表面处理，两种材质的衔接处做了错位的止口结构，装配之后不会出现明显的拼接缝隙，整体外观的一体性更强。

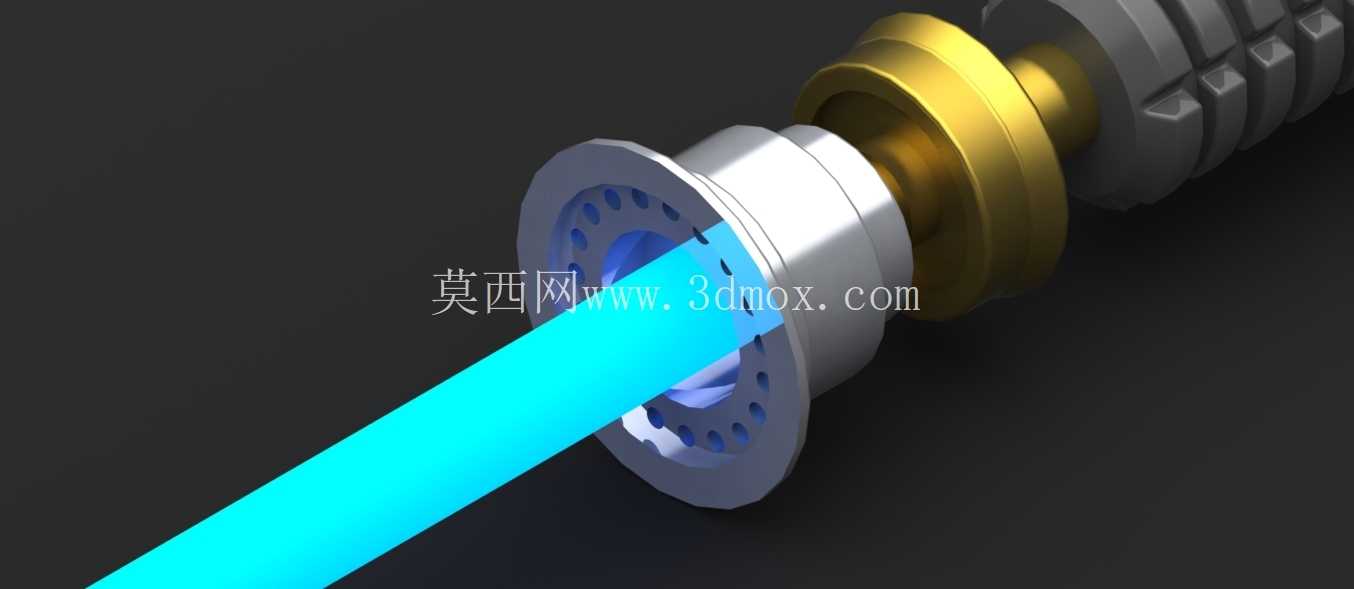

　　考虑到实际使用中可能出现的磕碰问题，所有外露的边角都做了圆角处理，没有尖锐的直角结构，掉落在硬质地面的时候可以通过圆弧面分散冲击力，降低外壳开裂的风险。控制按键的按压行程设计为1.5mm，按压力度控制在3N左右，既不会因为力度太轻导致误触，也不会因为按压力度过大影响操作手感，按键帽的表面做了内凹的弧面设计，和手指指腹的自然弧度贴合，按压的时候触感更舒适。尾部的尾盖设计为可旋开结构，尾盖和手柄主体之间预留了密封胶圈的安装槽，加装胶圈之后可以实现日常的防泼溅能力，在户外使用的时候遇到小雨或者手汗渗入的情况，不会损坏内部的电子元件。前端的剑刃连接位做了周向均布的三个定位弹片孔，安装剑刃的时候弹片可以自动卡入剑刃对应的定位凹槽，不需要额外的固定销就可以实现剑刃的轴向固定，拔出的时候只需要稍微用力就可以拔下，方便后期更换不同发光效果的剑刃组件。整个结构的壁厚控制在2.5mm，既可以保证整体的结构强度，在正常使用的磕碰情况下不会出现变形破裂，也不会因为壁厚过大导致整体重量超标，整柄装配完成之后的重量控制在300g左右，长时间单手持握挥摆也不会出现手臂酸胀的问题。
