模型火箭用螺纹安装电子旋转开关

　　在航模尤其是模型火箭的机载系统搭建中，电子开关的选型与安装一直是结构设计环节需要重点考量的部分，这类应用场景对开关的安装可靠性、操作便捷性、空间占用率都有别于普通民用电子设备的要求，本次涉及的这款电子旋转开关，正是针对模型火箭武器系统的机载控制需求设计的专用控制部件。从实际使用场景来看，模型火箭发射前的系统上电、功能通道切换，都需要在箭体外部完成操作，同时要保证飞行过程中开关不会因为气动载荷、箭体振动出现误触发或松脱，这就要求开关的安装结构必须具备足够的连接强度，同时操作端要能在不拆解箭体外壳的前提下完成档位切换。

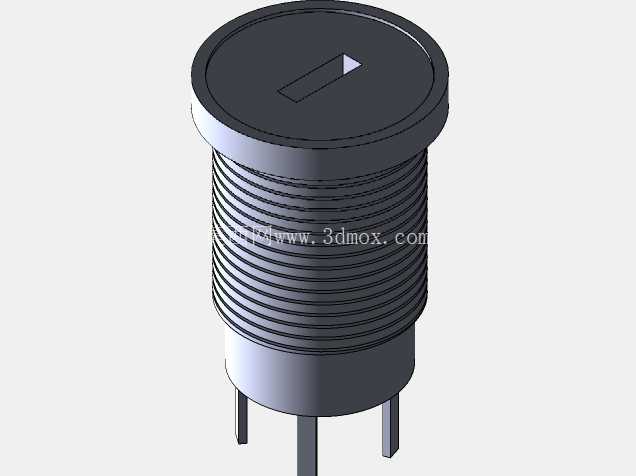

　　这款开关采用了带外螺纹的柱形主体结构，主体段的外螺纹可以直接穿过箭体壁面的预制安装孔，通过配套的锁紧螺母从箭体内侧完成固定，这种安装方式不需要额外设计安装支架，能最大程度压缩开关在箭体内部占用的径向空间，对于箭体内部寸土寸金的模型火箭来说，这种紧凑的安装结构能给飞控板、电池、载荷等部件留出更多布置余量。从功能特性来看，这款旋转开关通过顶部一字槽的旋钮结构完成档位切换，操作时只需要用一字螺丝刀或者专用拨片转动顶部旋钮，就能完成不同电路通道的通断切换，顶部的旋钮端面和主体安装端面齐平，不会在箭体外壁形成突出的凸起结构，能有效降低火箭飞行过程中的气动阻力，避免突出结构带来的紊流影响飞行稳定性。

　　开关主体的螺纹段长度经过匹配设计，能够适配常规模型火箭常用的壳体壁厚，安装完成后接线端位于箭体内部，接线引脚的排布方向顺着箭体轴向设置，方便焊接导线后顺着箭体内部走线，不会出现导线弯折半径过小导致的线芯断裂隐患。在设计思路上，这款开关的结构完全围绕模型火箭的使用需求做了针对性优化，没有冗余的结构设计：整体柱形结构的同轴度公差控制在较高精度，安装后旋钮的旋转中心和箭体径向垂直，转动时不会出现卡滞或偏心晃动；外壳采用金属材质加工，既可以保证螺纹连接的结构强度，也能在飞行过程中起到一定的电磁屏蔽作用，减少外界电磁信号对箭体内部飞控电路的干扰；旋钮的转动阻尼经过调校，既不会因为飞行中的振动自行转动切换档位，也不会出现操作时需要过大扭力导致安装结构松动的问题。

　　从安装边界来看，这款开关的主体外径适配标准的小直径安装孔，安装时只需要在箭体壁面加工对应尺寸的通孔，不需要做沉孔或者异形槽加工，对加工工具的要求很低，普通模型爱好者用手持钻孔工具就能完成安装孔的加工；开关伸入箭体内部的长度经过控制，不会和箭体内部布置的电池、飞控板等部件发生干涉，接线端的引脚间距足够，焊接导线时不容易出现相邻引脚短路的问题。在实际装机测试的场景中，这款开关的操作逻辑非常清晰，顶部的一字槽方向可以直观对应当前的开关档位，发射前地面检查时，不需要额外的指示灯就能快速确认开关是否处于正确的上电档位，避免出现因为开关档位错误导致的发射失败问题；同时金属外壳的结构强度足够承受模型火箭发射时的瞬时过载，不会在发射加速阶段出现结构损坏或者电路接触不良的问题，飞行过程中的气动加热也不会对开关的结构稳定性造成影响，能够满足模型火箭从发射准备到升空、回收全流程的使用需求。对于结构设计从业者来说，这类专用配件的设计思路很有参考价值：不需要追求通用化的万能结构，针对特定应用场景的核心需求做结构精简，在安装方式、操作逻辑、空间占用上做针对性优化，反而能比通用配件获得更好的使用可靠性，同时降低安装和加工的难度。在三维建模过程中，这类零件的建模重点在于螺纹段的尺寸精度、旋钮部分的操作结构细节、接线引脚的位置公差，这些细节直接决定了后续加工或者3D打印样件的装配适配性，建模时需要严格控制各段的同轴度，以及旋钮转动行程和档位定位的结构间隙，避免出现装配后转动卡滞或者档位定位不准的问题。
