Bose Soundsport运动耳机曲面结构设计

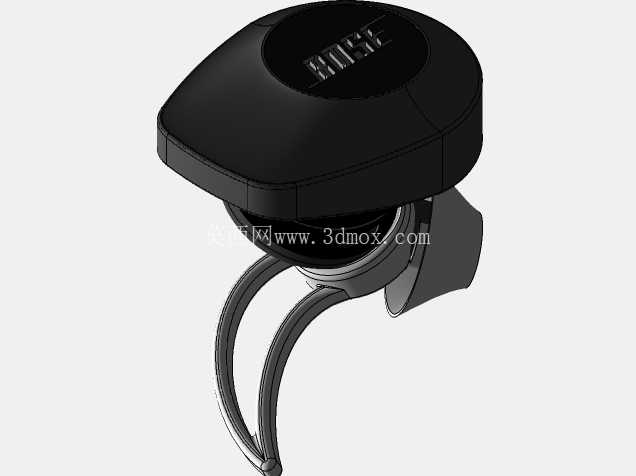

　　这款入耳式运动音频设备的结构设计，核心围绕运动场景下的佩戴稳定性、声学腔体密闭性与佩戴舒适度三个核心工程目标展开，整体采用高级曲面建模逻辑完成结构拆分与曲面拟合，完全匹配实际量产产品的结构边界与装配逻辑。从实际使用场景来看，这类运动耳机主要面向跑步、健身、户外徒步等动态运动场景，用户在使用过程中会产生大幅度肢体动作、大量汗液分泌，同时伴随户外环境的风噪干扰，因此结构设计上首先要解决的就是佩戴防脱落问题，这款模型还原的耳挂式柔性支撑结构，采用贴合人体耳甲腔与耳后根轮廓的连续曲面设计，支撑臂的曲率经过人体工学拟合，能够在不压迫耳道软组织的前提下，通过耳后与耳屏内侧的多点接触形成稳定的支撑限位，避免运动过程中耳机滑落。

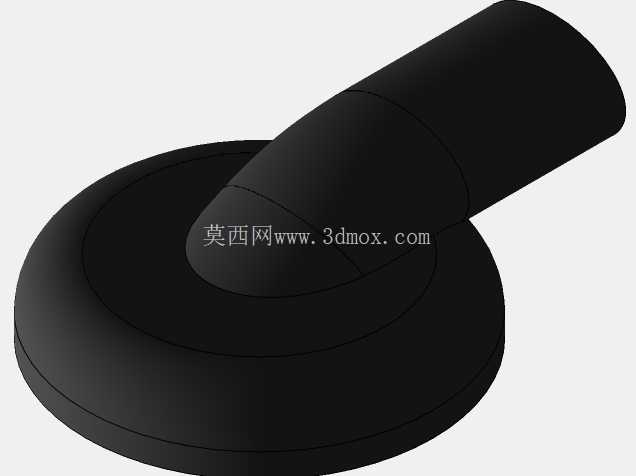

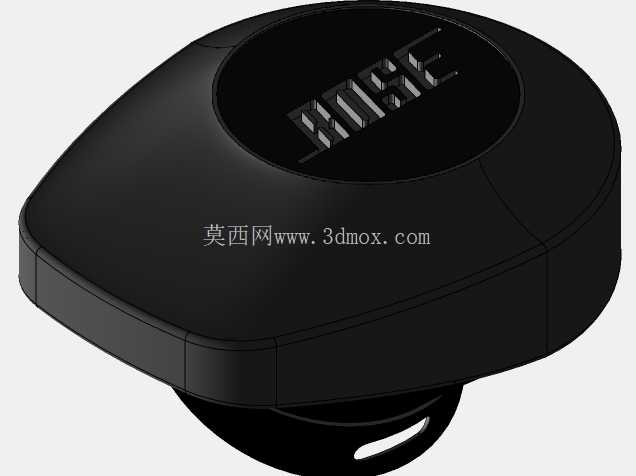

　　从声学结构设计来看，耳机的出音嘴部分采用阶梯式限位结构，预留了硅胶耳塞套的安装卡槽，卡槽的深度与直径公差控制在合理装配范围内，能够适配不同尺寸的硅胶耳塞，保证耳道内的声学腔体密闭性，减少低频音效的泄漏，同时隔绝部分外部环境噪音。耳机的主腔体部分采用近似圆角方形的曲面过渡设计，顶部的品牌标识区域做了下沉式曲面处理，既保证了外观的辨识度，也避免了标识凸起在佩戴过程中与耳廓产生摩擦不适。腔体内部的空间预留完全匹配实际蓝牙音频模块、电池单元与发声单元的安装尺寸，腔体壁厚均匀控制在消费电子常用的1.2-1.5mm区间，既保证了壳体的结构强度，也避免了注塑生产过程中出现缩痕、翘曲等成型缺陷。

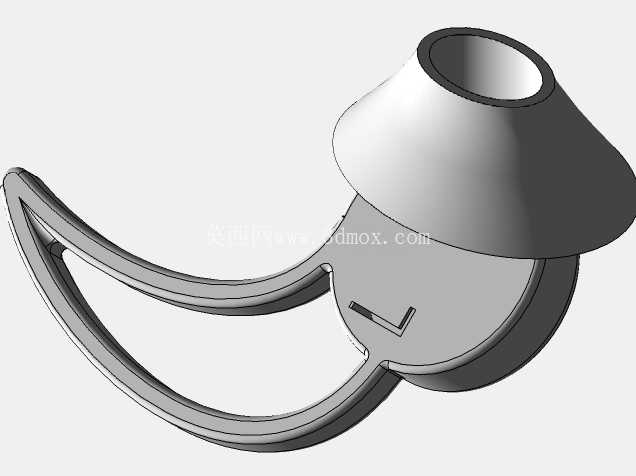

　　耳挂部分采用柔性材质的结构设计，与主腔体的连接位置做了旋转限位结构，能够允许小角度的转动调整，适配不同用户的耳型差异，连接位置的缝隙控制在0.1mm以内，既保证了转动的顺滑度，也避免了汗液进入腔体内部损坏电子元件。从建模逻辑来看，整个模型的曲面构建采用了从基础轮廓线到主曲面、再到过渡曲面、最后进行实体加厚与结构拆分的流程，所有曲面的G2连续曲率过渡都经过调整，避免出现曲面褶皱、曲率突变的问题，完全符合工业设计曲面建模的规范要求，能够直接用于外观验证、结构手板制作或者3D打印样件测试。

　　在安装边界方面，耳机整体的外轮廓尺寸控制在常规入耳式运动耳机的合理区间，主腔体最大直径不超过25mm，耳挂展开后的最大宽度适配绝大多数成年人的耳郭尺寸，出音嘴的长度控制在10mm左右，既能够深入耳道形成有效密封，也不会因为过度深入造成耳道的胀痛感。腔体侧面的泄压孔位置做了隐藏式结构设计，在模型上还原了微孔的位置与尺寸，这类泄压孔主要用于平衡发声单元前后的气压差，优化低频音效的表现，同时避免耳道内形成负压造成佩戴不适。整个模型的结构拆分完全按照实际产品的装配逻辑划分，主腔体的上下壳合模线位置做了隐藏式处理，合模线沿着曲面的曲率分界线布置，避免在外观可见区域出现明显的合模痕迹，提升产品的外观质感。对于结构设计从业者来说，这类曲面消费电子的建模练习能够帮助掌握复杂连续曲面的构建方法、人体工学曲面的拟合逻辑，以及消费电子产品的结构设计规范，理解外观曲面与内部结构空间的平衡关系，在实际工作中处理同类穿戴音频产品的设计任务时，能够更合理地规划曲面构建流程，平衡外观效果与结构可实现性，避免出现外观曲面无法匹配内部元件安装、或者曲面成型难度过高无法量产的问题。
