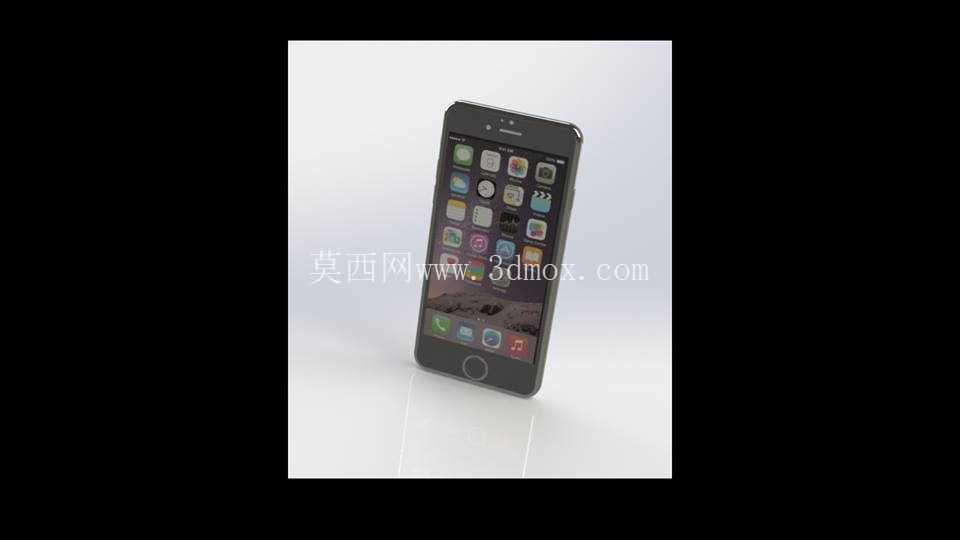

苹果第六代智能手机外观结构三维数模

　　日常做消费电子结构建模时，手持通讯类产品的外观还原是很考验细节把控的项目，这款手机的数模搭建过程中，首先要明确其实际使用场景——作为日常随身携带的移动通讯终端，单手握持的触感、口袋放置的尺寸边界是设计阶段最先要锚定的硬指标。建模时先从整机轮廓入手，正面2.5D弧面玻璃的过渡弧度需要和中框的倒角做连续曲率匹配，避免出现棱线割手的问题，这部分的曲面连续度直接影响后期手板打样的握持手感验证。机身正面的听筒开槽、前置摄像头开孔、距离传感器开孔的位置公差控制在0.1mm以内，这些开孔的位置不仅要满足元器件的安装空间，还要兼顾正面视觉的对称性，避免出现视觉偏移的违和感。

　　中框部分采用一体化金属结构设计，侧边的按键开孔需要匹配侧键的按压行程，按键与中框之间的预留间隙控制在0.05mm，既保证按压时无卡滞，也不会出现间隙过大进灰的问题，中框的天线断点位置做了内嵌式处理，建模时要保证断点处的塑料填充区域与金属中框表面齐平，无高低差。背面的摄像头模组凸起高度需要匹配镜头组件的实际厚度，凸起部分的边缘做了高光倒角过渡，避免日常放置时出现刮蹭磨损，背面的苹果标识区域做了轻微的凹陷处理，保证标识粘贴后与背面齐平，无突兀凸起。

　　底部的扬声器开孔、麦克风开孔、数据接口开孔采用对称式排布，每个开孔的直径、孔间距都严格按照实际元器件的声学要求设置，保证声音传出时无遮挡，数据接口的内部空间预留要满足插头的插入深度，接口周边的加强筋结构在建模时同步做出，保证多次插拔后结构无变形。整机的装配间隙控制在0.03mm以内，屏幕与中框的贴合面做了定位止口设计，方便后期装配时快速定位，同时保证屏幕安装后无翘边问题。内部的电池仓、主板安装位、摄像头固定位的空间预留都按照实际元器件的堆叠尺寸做了避让，不会出现元器件干涉的问题。

　　建模过程中所有的圆角过渡都遵循实际加工工艺要求，金属中框的R角大小匹配CNC加工的刀具半径，避免出现工艺上无法实现的极小圆角，玻璃面板的弧面曲率匹配热弯工艺的成型范围，不会出现曲率过大导致玻璃成型开裂的问题。这款模型的曲面质量完全可以直接用于手板3D打印验证，也可以作为消费电子外观设计的参考基准，帮助结构设计师快速把握手持通讯产品的尺寸边界、曲面过渡逻辑、开孔排布规则，在做同类产品设计时可以直接参考其握持区域的弧度设计、按键位置的人机工程学设置，减少前期方案验证的反复调整成本。
