双柄叉骨臂结构件三维设计

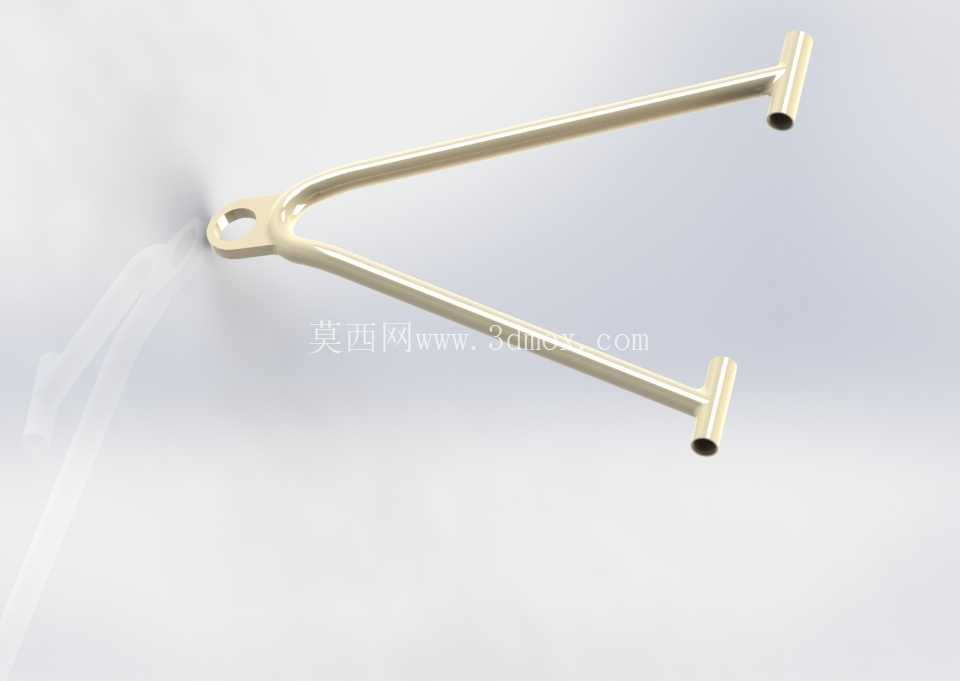

这款叉骨臂构件在实际生产场景中，多作为手动操作类工装的施力传递部件使用，常见于小型设备的快装锁紧机构、工装夹具的手动施力端、检修场景下的专用操作工具配套结构，也可作为小型起重、牵引场景下的辅助受力构件，在设备装配线、售后检修工位、小型五金加工场景中都有对应的适配需求。从功能特性来看，该构件采用一体式分叉结构设计，单端设置带孔连接端，可通过销轴、螺栓等标准件与被驱动部件形成铰接连接，保证力传递过程中具备一定的转动自由度，避免刚性连接带来的卡滞问题；分叉延伸的两个臂体末端设置垂直于臂身的T型握持端，操作人员可双手同时施力，相比单柄操作结构，施力时的力矩输出更稳定，也能降低单侧施力带来的构件偏载变形风险，握持端的空心管结构在保证握持强度的前提下，有效降低了构件整体重量，长时间操作时能减少操作人员的手部负荷。

设计过程中，首先需要明确构件的受力边界：铰接端的连接孔需要匹配对应标准销轴的直径公差，孔位周边做圆弧过渡处理，避免应力集中导致的孔位开裂，两个臂体的分叉角度经过受力校核，保证双手施力时力的传递方向与铰接端的受力轴线重合，减少臂体承受的额外扭矩；臂身采用等截面圆管弯折成型工艺，弯折处的圆角半径经过优化，既不会因为圆角过小导致弯折处管壁变薄、强度下降，也不会因为圆角过大导致整体结构尺寸冗余，无法适配狭小的安装空间。从安装边界来看，铰接端的厚度尺寸需要匹配对应安装座的槽宽，保证装配后铰接端无多余窜动，两个握持端的中心距需要适配成年人双手握持的合理间距，操作时不会出现双手磕碰的情况，臂身的整体长度需要结合目标输出力矩计算，在保证操作人员可以用合理握力输出足够驱动力的前提下，尽可能缩短臂长，减少构件的占用空间，避免操作时与周边设备部件发生干涉。

实际建模过程中，需要重点关注弯折处的曲面连续性，保证加工时管材弯折不会出现起皱、开裂的问题，握持端与臂身的连接位置采用相贯线焊接结构，建模时需要准确绘制相贯线轮廓，保证焊接位置的贴合度，减少后续焊接加工的打磨工作量；铰接端的连接孔需要标注明确的形位公差，保证孔的轴线与两个臂身构成的平面垂直，避免装配后出现铰接转动卡滞、施力偏斜的问题。构件表面采用金属原色处理，无需额外做表面涂层，适合在车间、检修现场等常规工业环境下使用，耐磨性能满足日常操作的磨损需求，即使出现表面磕碰也不会影响整体的结构强度。在配套选型时，该构件可以根据实际受力需求调整管壁厚度与臂身长度，适配不同载荷等级的操作需求，铰接端的连接孔尺寸也可以根据配套销轴的规格做对应调整，具备一定的通用适配性，能够覆盖多数手动施力类工装的使用需求。
