可倾斜调节壁挂式电视挂装支架结构

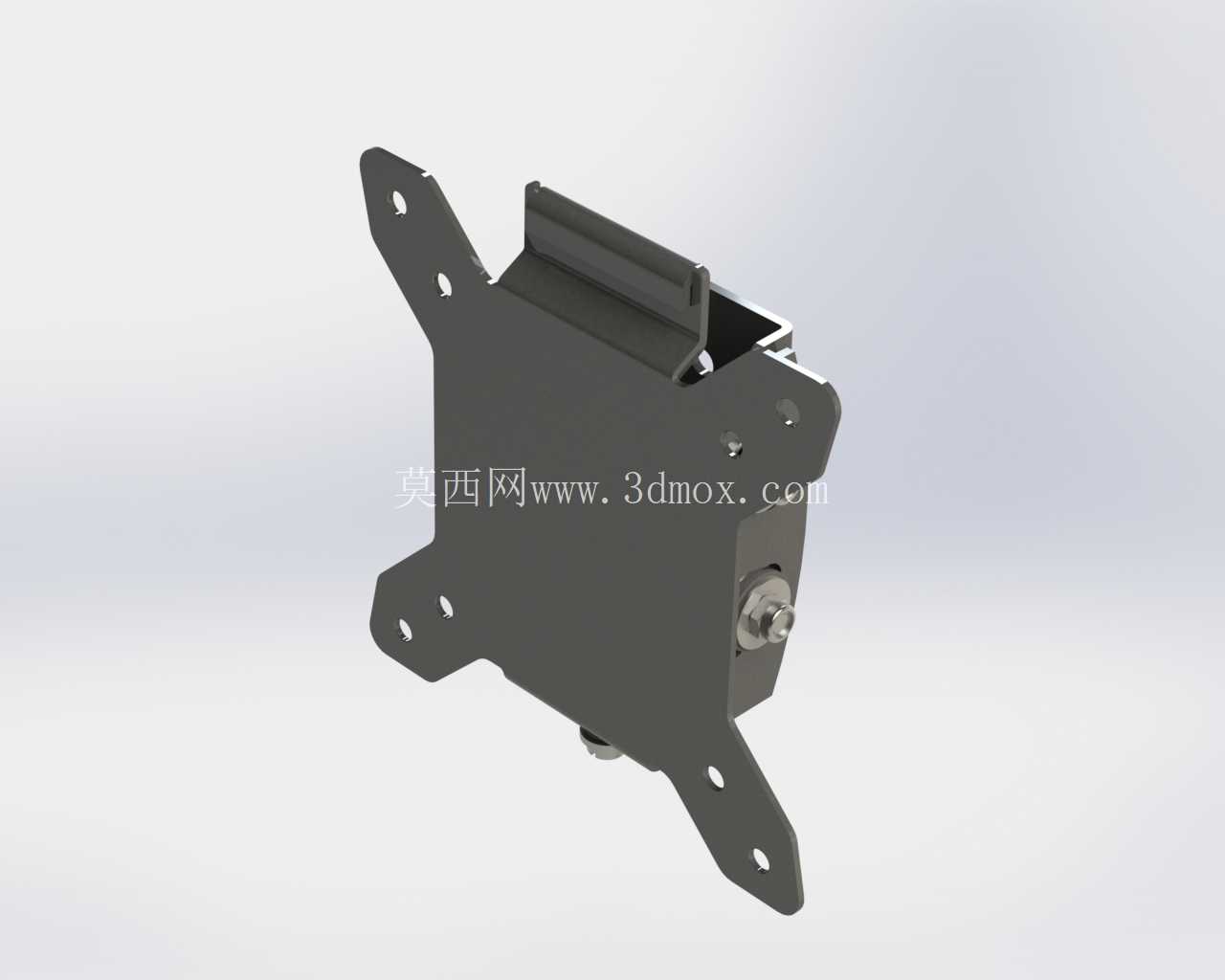

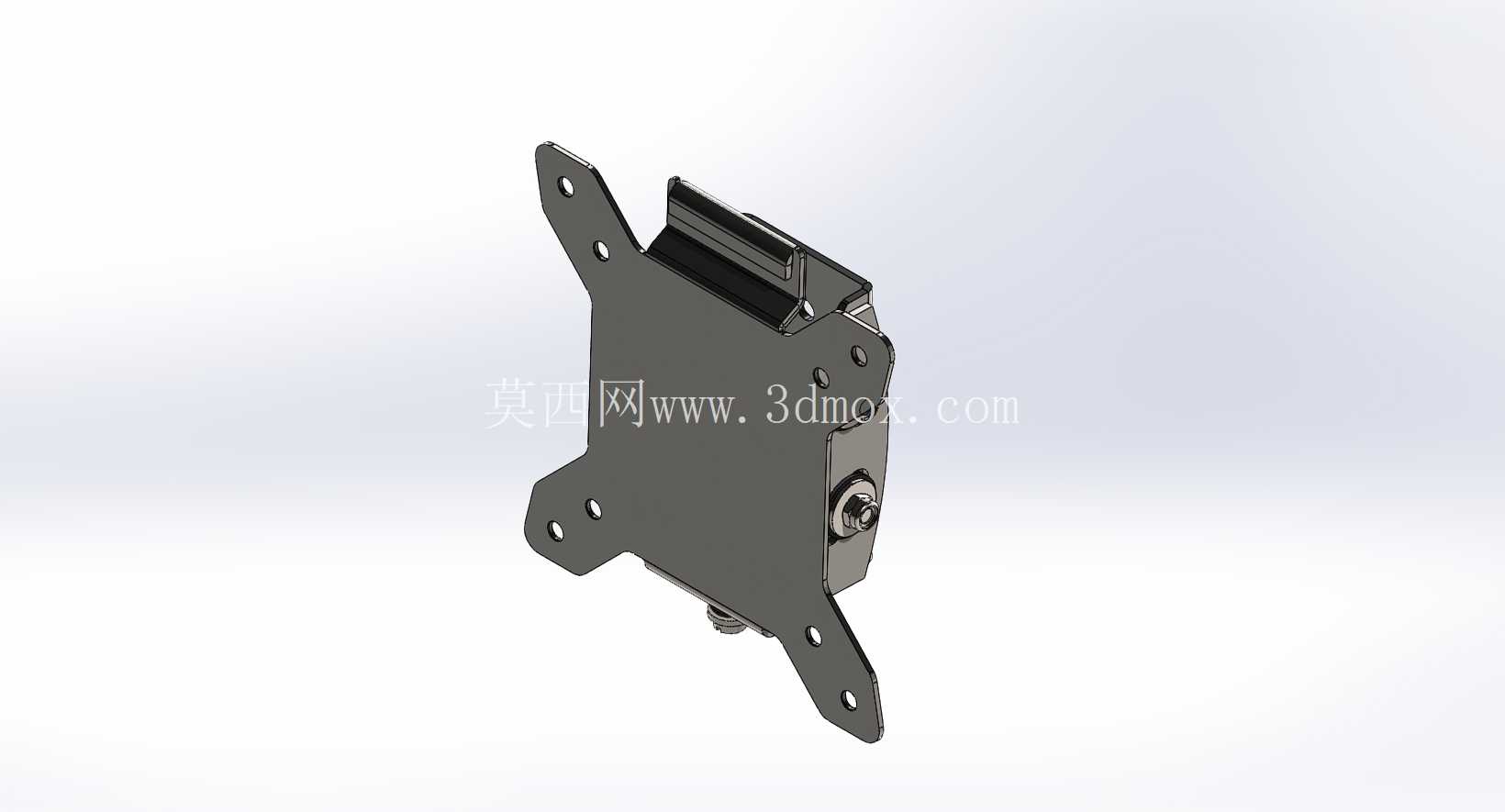

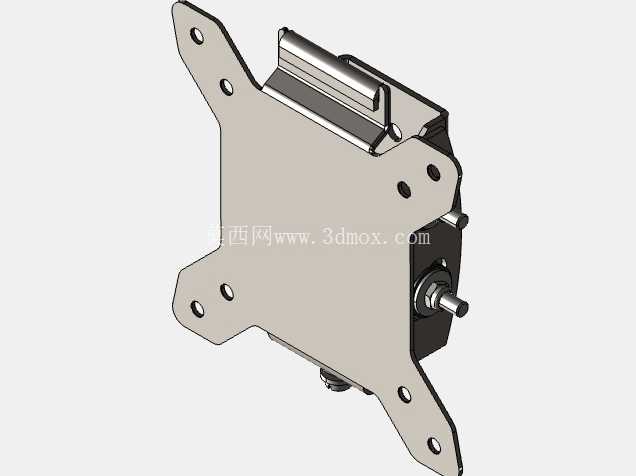

　　在民用视听设备安装、商用显示终端布设场景里，壁挂支架是承担显示设备固定、姿态调整功能的核心五金构件，这款单轴倾斜调节的电视壁挂支架，主要适配对角线尺寸覆盖10英寸到25英寸区间的平板显示设备，对应公制尺寸250毫米至660毫米的屏幕规格，覆盖了小尺寸桌面显示器、卧室小屏电视、商用小型信息公示屏的安装需求。从结构设计逻辑来看，这款支架采用分体式铰接结构，分为墙面固定侧与屏幕挂载侧两个核心模块：墙面固定侧为带多组安装孔的冲压折弯金属座，安装孔位做了长圆孔与圆孔组合设计，既可以适配不同孔距的墙面膨胀螺栓安装，也能在挂装时提供一定的水平微调余量，降低墙面打孔的定位精度要求；屏幕挂载侧为四耳式延伸安装板，四个延伸臂上的安装孔位匹配常规小尺寸电视的VESA挂装孔距标准，折弯成型的臂体可以让屏幕与墙面之间留出足够的走线空间，避免视频线、电源线被挤压弯折。

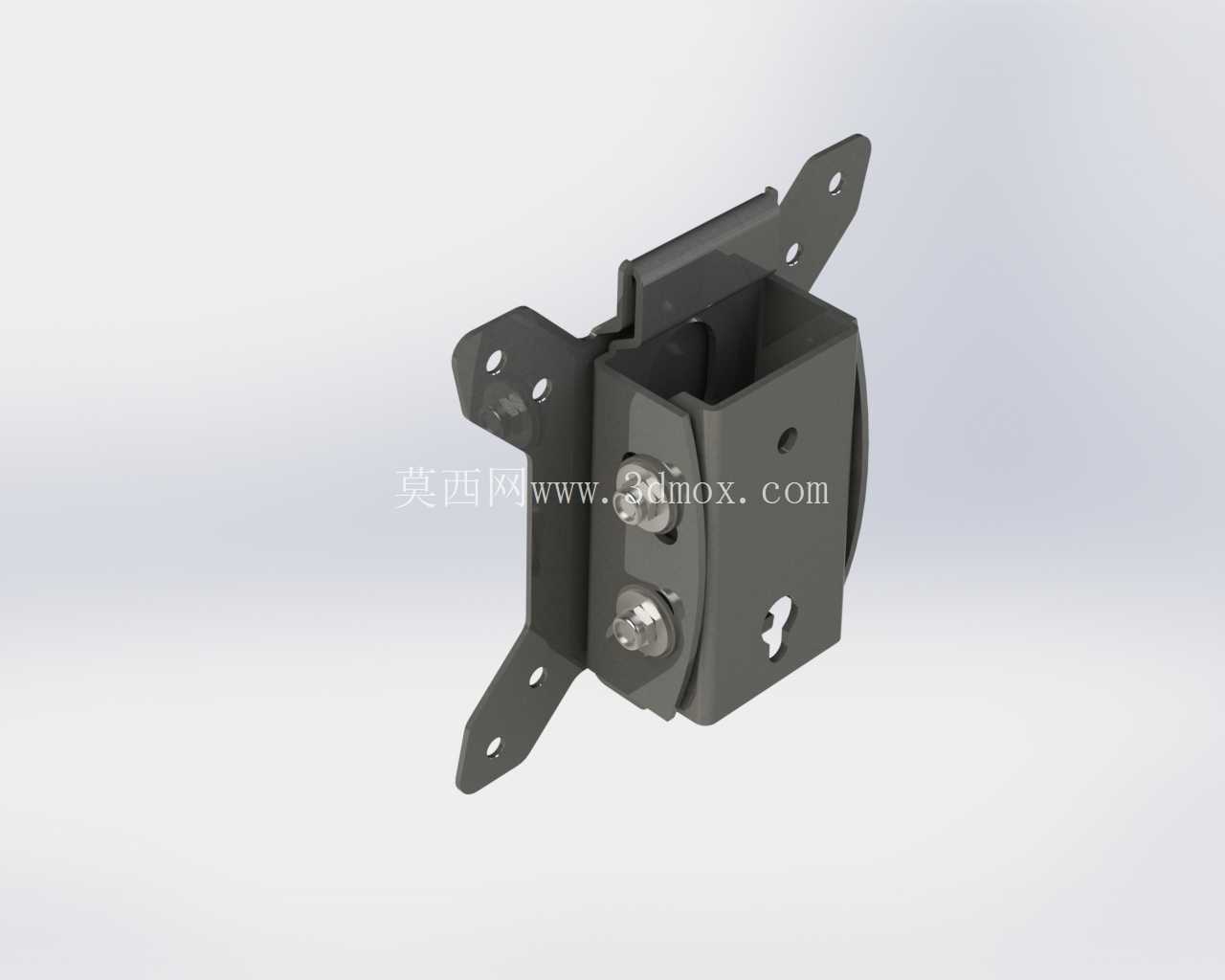

　　中间的铰接调节模块采用双螺栓锁紧结构，调节时松开两侧锁紧螺栓，即可带动屏幕挂载侧绕铰接轴做俯仰角度调整，调整到位后拧紧螺栓即可依靠金属接触面的静摩擦力锁止姿态，不会出现使用过程中屏幕下垂移位的问题，这种单轴调节的结构没有多余的转动自由度，相比多轴挂架结构更简单，承重稳定性更强，适合不需要左右旋转、仅需调整俯仰角度来规避屏幕反光、适配不同观看坐姿的使用场景。从安装边界尺寸来看，支架整体采用冷轧钢板冲压成型，主体座体厚度满足小尺寸屏幕的承重要求，挂装后屏幕与墙面的间距控制在合理范围，不会因为支架过厚导致屏幕突出墙面过多影响美观，也不会因为间距过小导致手部无法伸入完成接线操作。

　　在实际工程选型中，这类倾斜调节挂架常被用于小户型卧室电视安装、门店壁挂式广告屏安装、工控设备配套显示终端挂装等场景，相比固定不可调的挂架，它的俯仰调节功能可以根据观看位置的高度差调整屏幕倾角，让屏幕法线正对观看者视线，减少长时间观看的视觉疲劳；相比全功能旋转挂架，它的结构零件更少，加工工艺更简单，整体成本更低，安装步骤也更简便，不需要在墙面预留过大的操作空间。

　　设计过程中，铰接部位的摩擦片做了防滑齿面处理，锁止螺栓采用防松垫圈配套设计，避免长期使用后因为屏幕自重、设备振动导致螺栓松动；所有外露的金属边缘都做了钝化倒圆角处理，避免安装过程中划伤施工人员手部，也不会刮蹭屏幕背面的线材；安装板上的钥匙孔式挂装孔，可以先将屏幕侧支架固定在电视背面，再将支架整体挂入墙面座的预挂位置，最后拧入紧固螺丝完成固定，单人即可完成小尺寸电视的壁挂安装作业，不需要额外托举设备长时间对位。
