皮卡货厢封闭式改装后盖结构设计

这款皮卡货厢改装后盖的设计，核心面向民用皮卡后货厢的封闭化改造需求，适配双排四门中型皮卡的货厢安装边界，整体采用框架加蒙皮的组合式结构，区别于传统平盖、卷帘盖的半开放设计，加高的厢体结构能够拓展货厢的垂直装载空间，同时实现货厢区域的全封闭防护。从实际应用场景来看，这类结构主要服务于日常需要用皮卡运输零散货物、贵重工具的用户，尤其是农林作业、工程外勤、小型商贸配送等场景，既可以避免运输过程中货物遗撒、被雨水浸泡，也能减少露天放置时货厢内部的积灰与金属锈蚀，同时对货厢内的物品起到遮挡防盗的作用。

设计过程中首先锁定了与皮卡货厢的安装匹配边界，后盖底部的连接法兰完全贴合原厂货厢的上沿翻边结构，不需要对货厢本体进行切割、打孔等破坏性改装，可通过配套的压条与紧固件直接固定在货厢边缘，后期拆卸也不会破坏原车结构。厢体主体采用等壁厚的中空框架结构，侧面预留了上掀式的侧开舱门，舱门边缘设计有内嵌式的密封胶条安装槽，关闭后可与厢体框架紧密贴合，配合后盖顶部的整体式顶盖，实现IP54级别的防尘防水能力，日常雨天行驶或者高压水枪冲洗时，不会出现渗水漏雨的问题。

从结构强度设计来看，厢体的边角位置都做了圆弧过渡的加强筋设计，避免直角结构带来的应力集中问题，框架内部设置了横向与纵向的加强肋，即使在车辆行驶在颠簸非铺装路面时，整个后盖结构也不会出现共振异响，顶部可承受不超过50kg的均匀载荷，满足临时放置轻量物品的需求。后盖与驾驶室衔接的位置做了导流斜面设计，能够减少车辆高速行驶时的风阻与风噪，避免气流直接冲击后盖正面带来的额外油耗与行驶噪音。

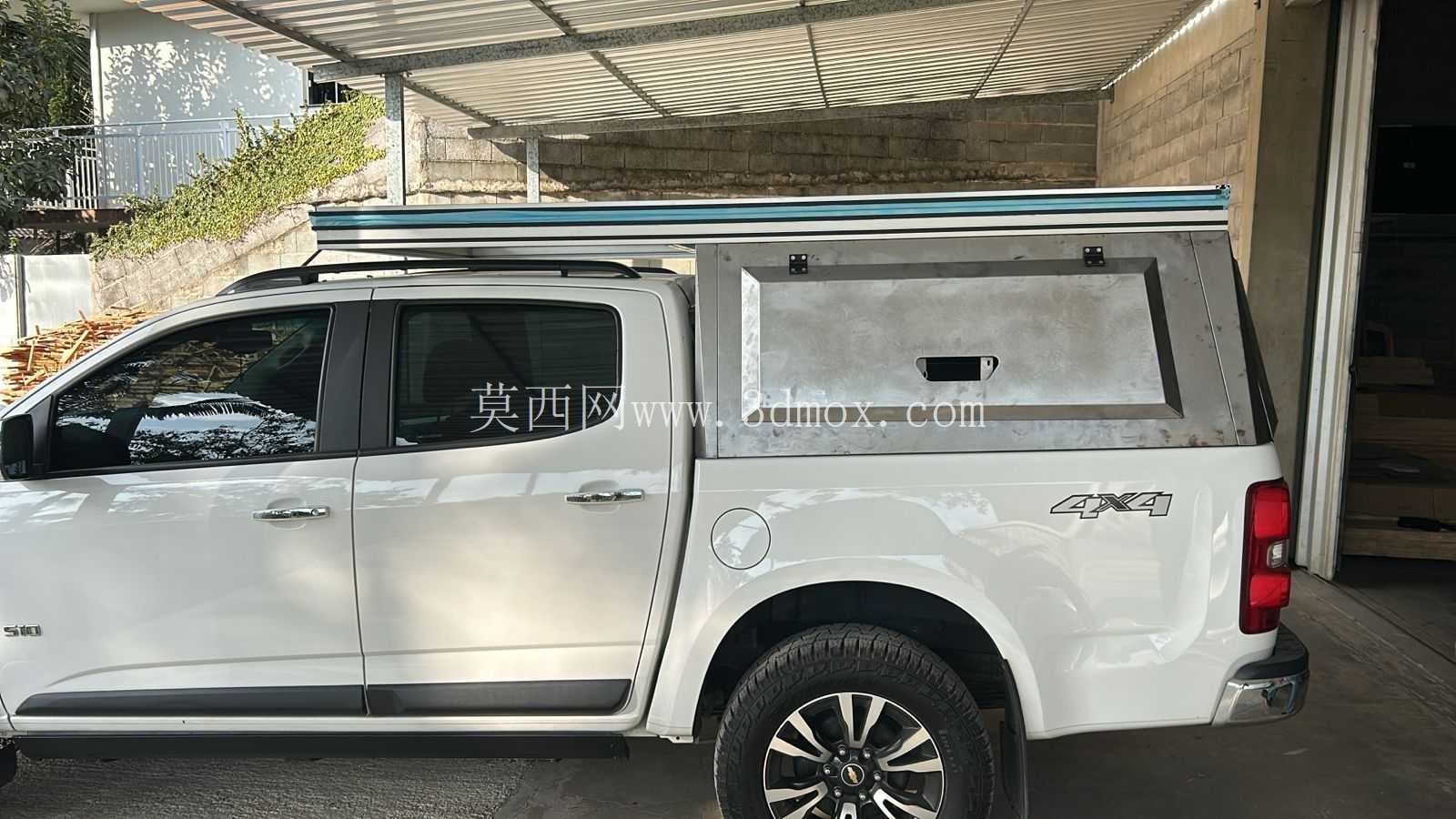

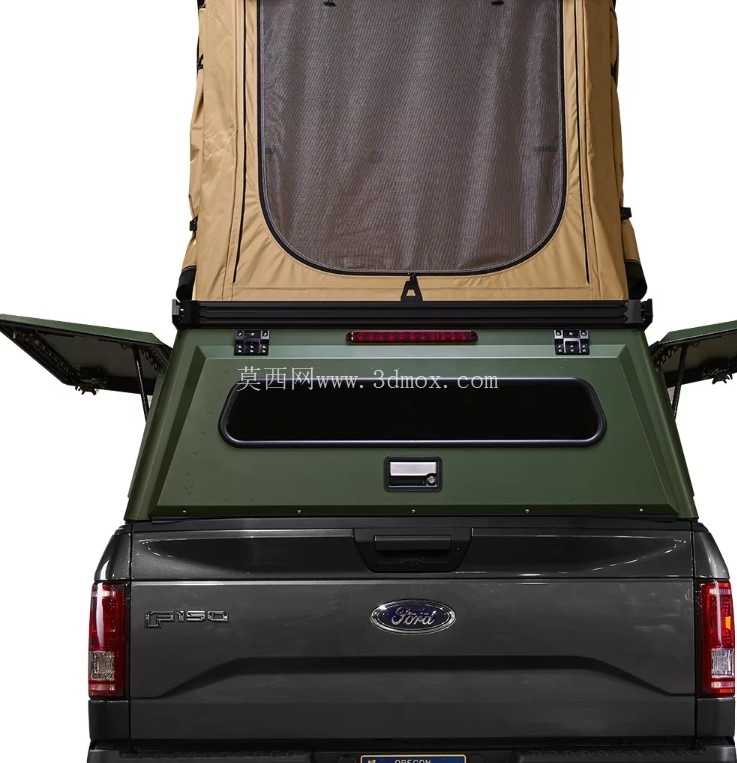

细节设计上，侧开舱门采用了隐藏式的内嵌拉手，不会突出厢体外表面，避免车辆在狭窄路段通行时刮蹭到障碍物，舱门的铰链采用外置式的耐磨合页，开启角度可达到90度以上，方便人员从侧面取放货厢内的物品，不需要每次都翻过后挡板装卸。厢体尾部与原车后挡板的衔接位置预留了足够的开合间隙，不会影响原车后挡板的正常翻转开启，后挡板完全放下时也不会与后盖结构发生干涉。

考虑到皮卡后货厢的使用场景，整个后盖的外表面没有多余的突出结构，所有的连接紧固件都做了沉头处理，外观平整简洁，既可以减少行驶过程中的风阻，也能避免突出构件勾挂货物或者绳索。厢体内部预留了可选装的内部绑带挂点，用户可以根据运输需求加装绑带固定货物，避免车辆行驶过程中货物在货厢内滑动碰撞厢壁。针对不同地区的使用需求，厢体侧面还预留了可选的通风口安装位，在运输有通风需求的物品时，可以加装通风格栅实现厢内外的空气流通，避免内部闷湿积露。

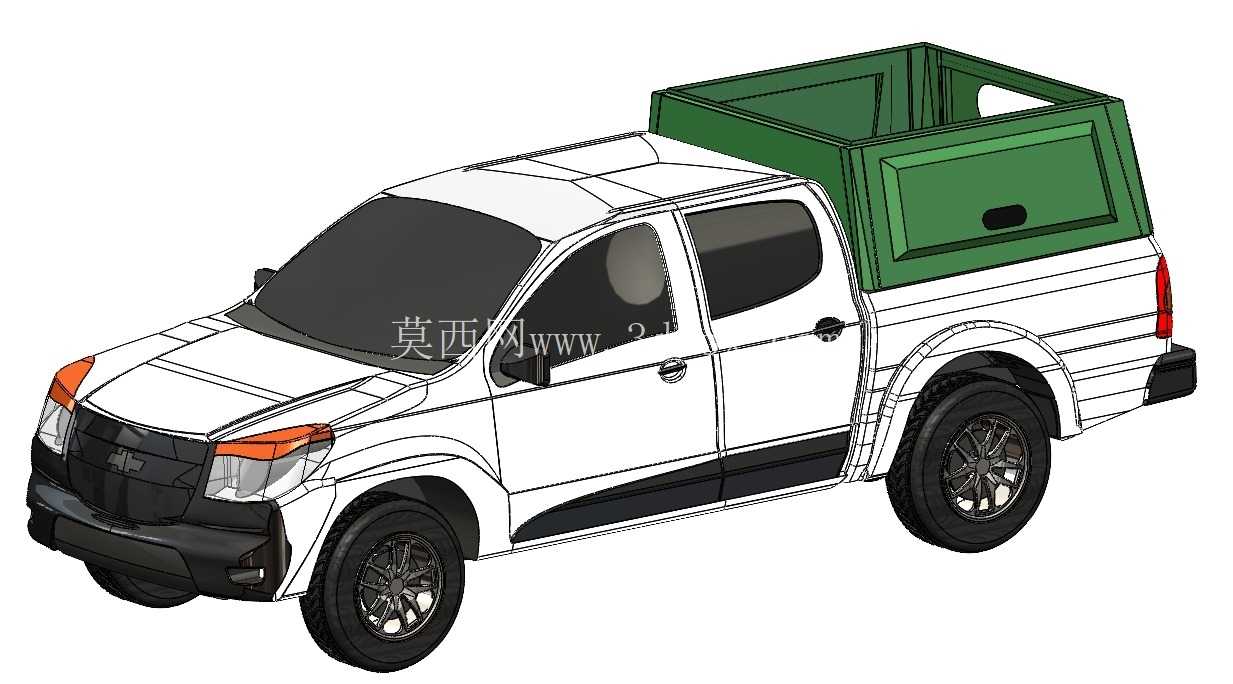

整个结构的建模过程严格按照实车扫描的货厢点云数据进行匹配，所有安装孔位、贴合面的公差控制在1mm以内，确保实际生产后的部件能够直接适配对应车型的货厢，不需要现场二次修配。结构壁厚根据不同部位的受力情况做了差异化设计，安装法兰位置壁厚适当加厚，保证连接强度，侧面蒙皮位置在保证刚度的前提下适当减薄，控制整体重量，避免过多增加车辆的后轴载荷，影响车辆的操控性能。
