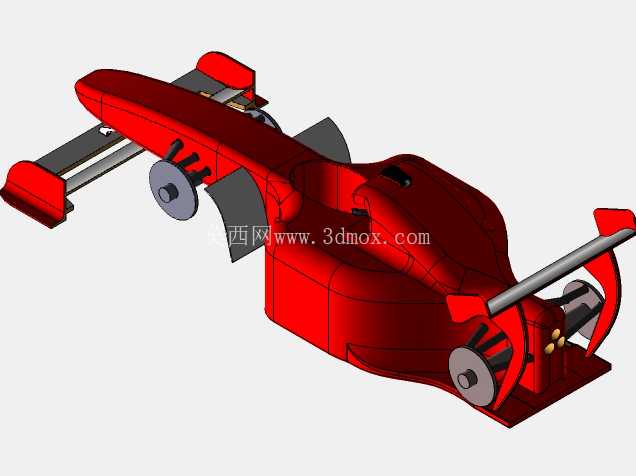

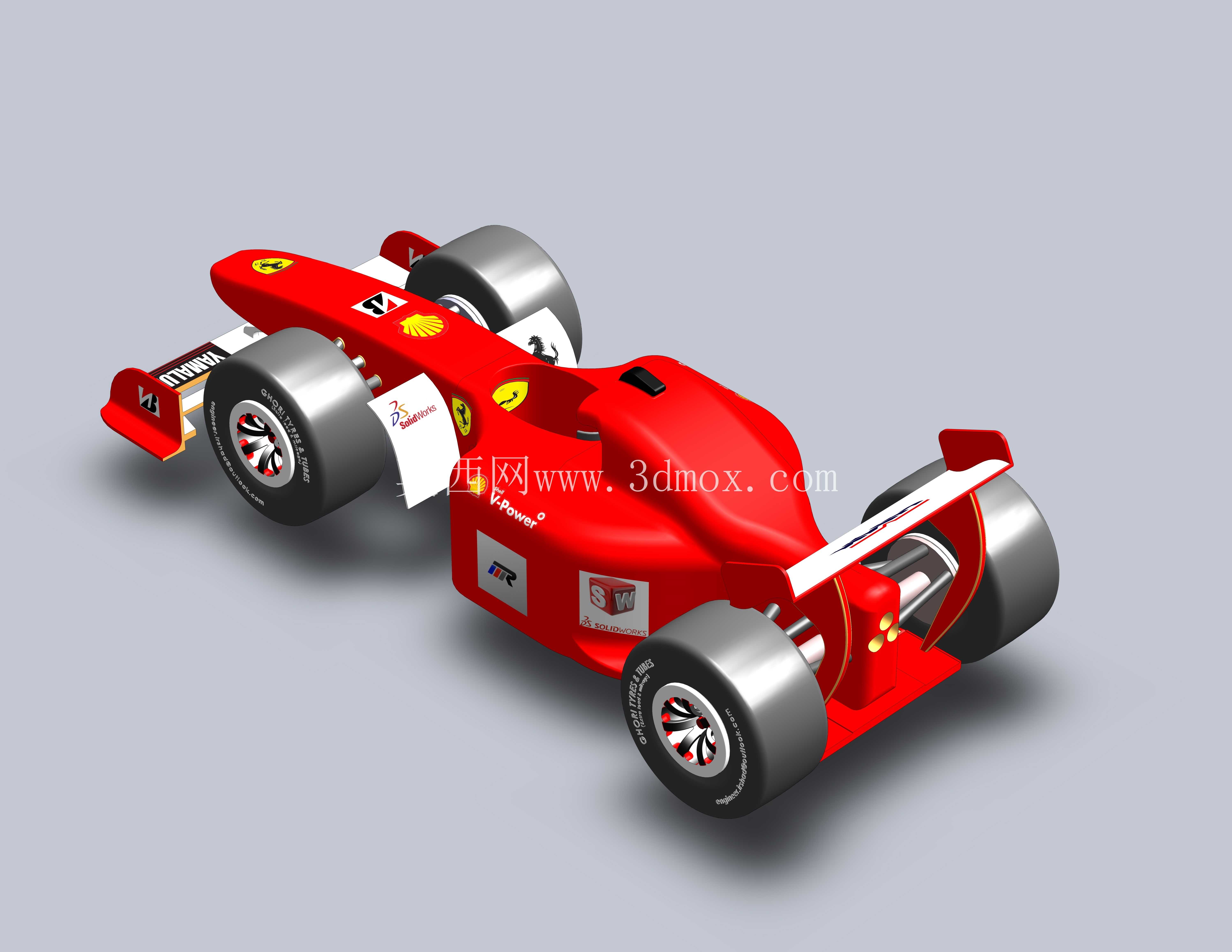

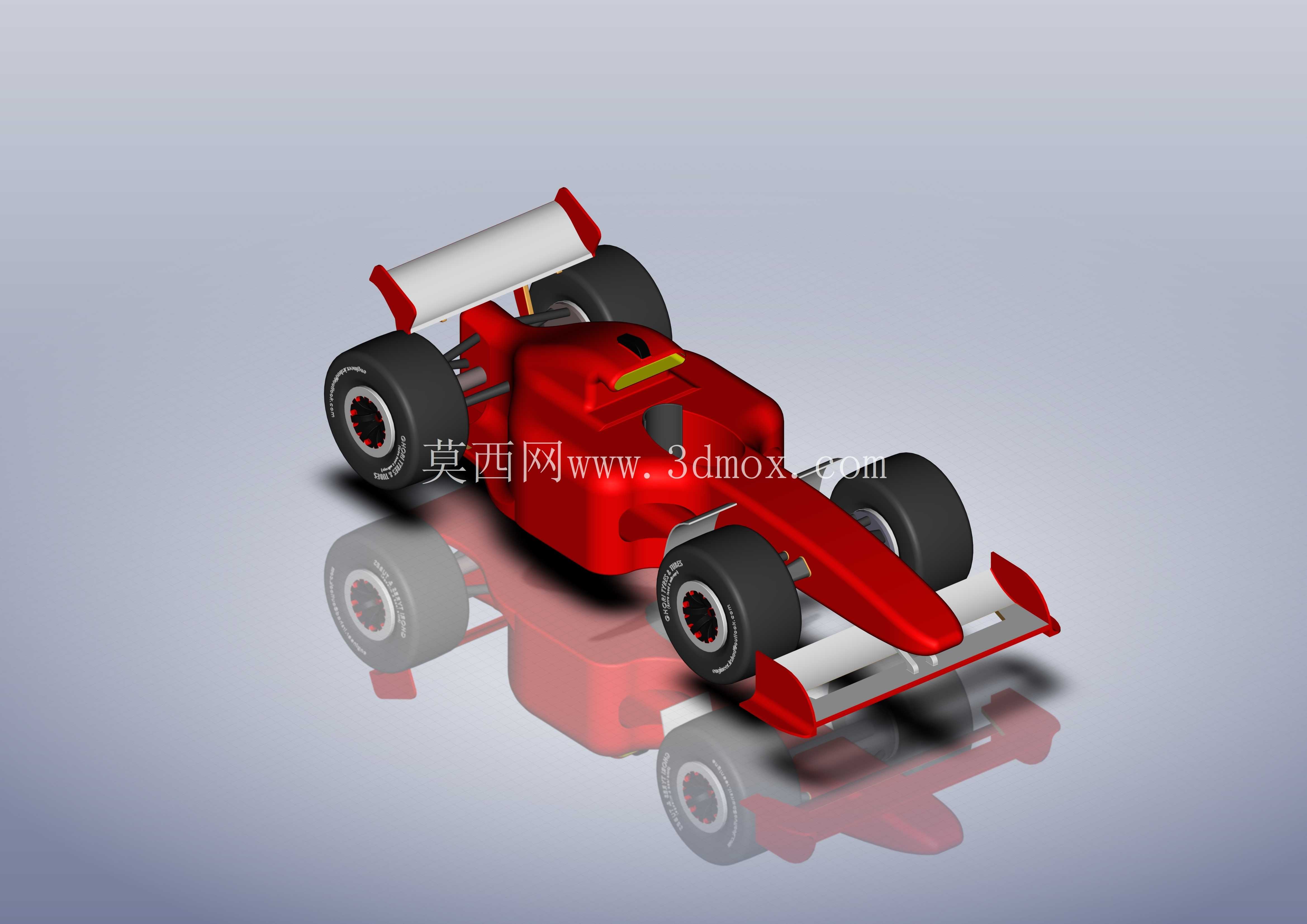

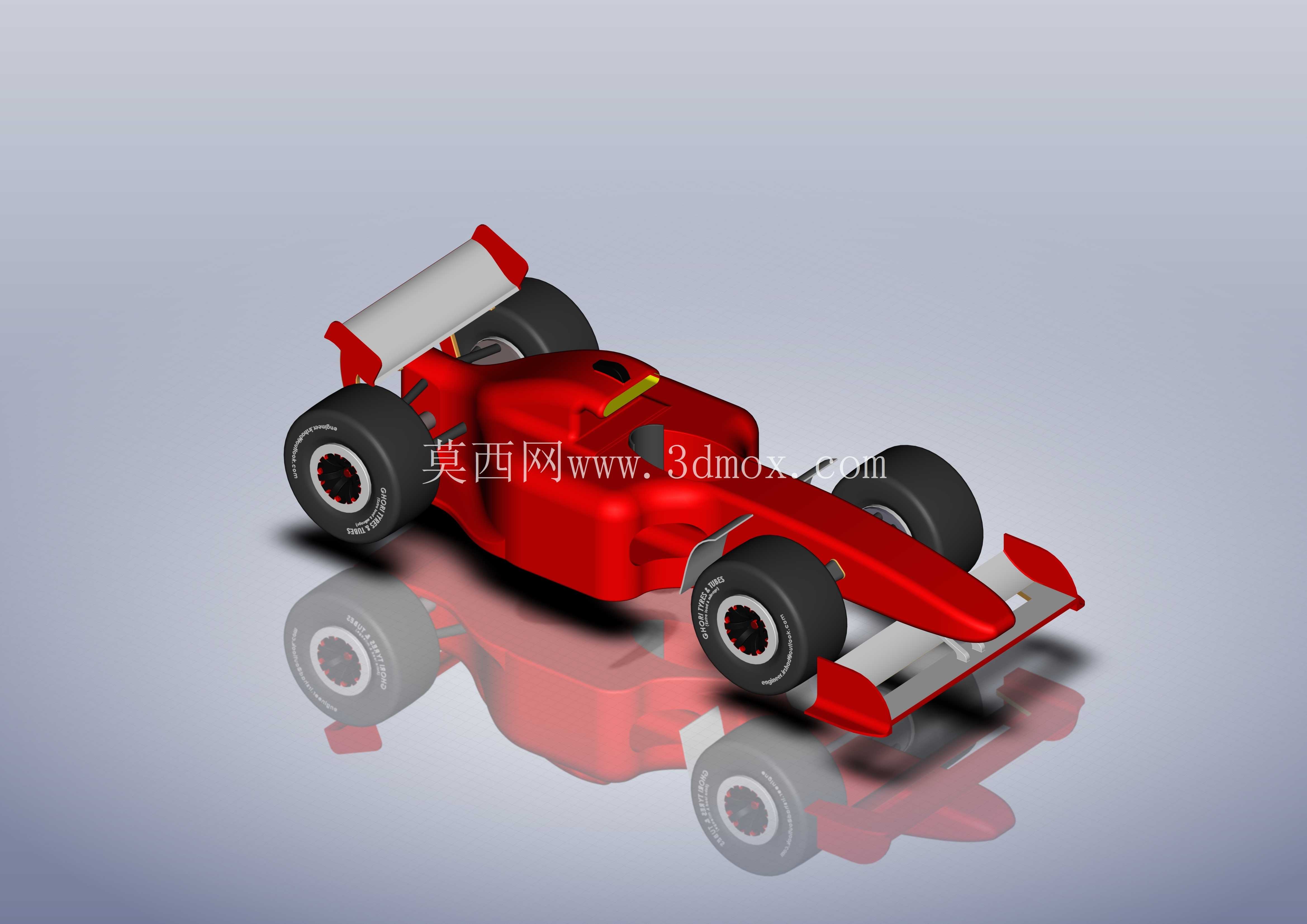

这款F1赛车的三维结构设计,核心围绕场地竞速赛事的实际使用需求展开,在结构布局上完全贴合方程式赛事的车辆规则边界,同时兼顾空气动力学效能与机械结构的可靠性。从实际应用场景来看,这类单座竞速赛车主要用于封闭场地的专业方程式赛事,车辆的每一处结构设计都需要匹配高速行驶下的下压力需求、动力传输效率以及碰撞安全要求,在建模过程中需要反复核对各系统的安装边界,避免出现结构干涉问题。

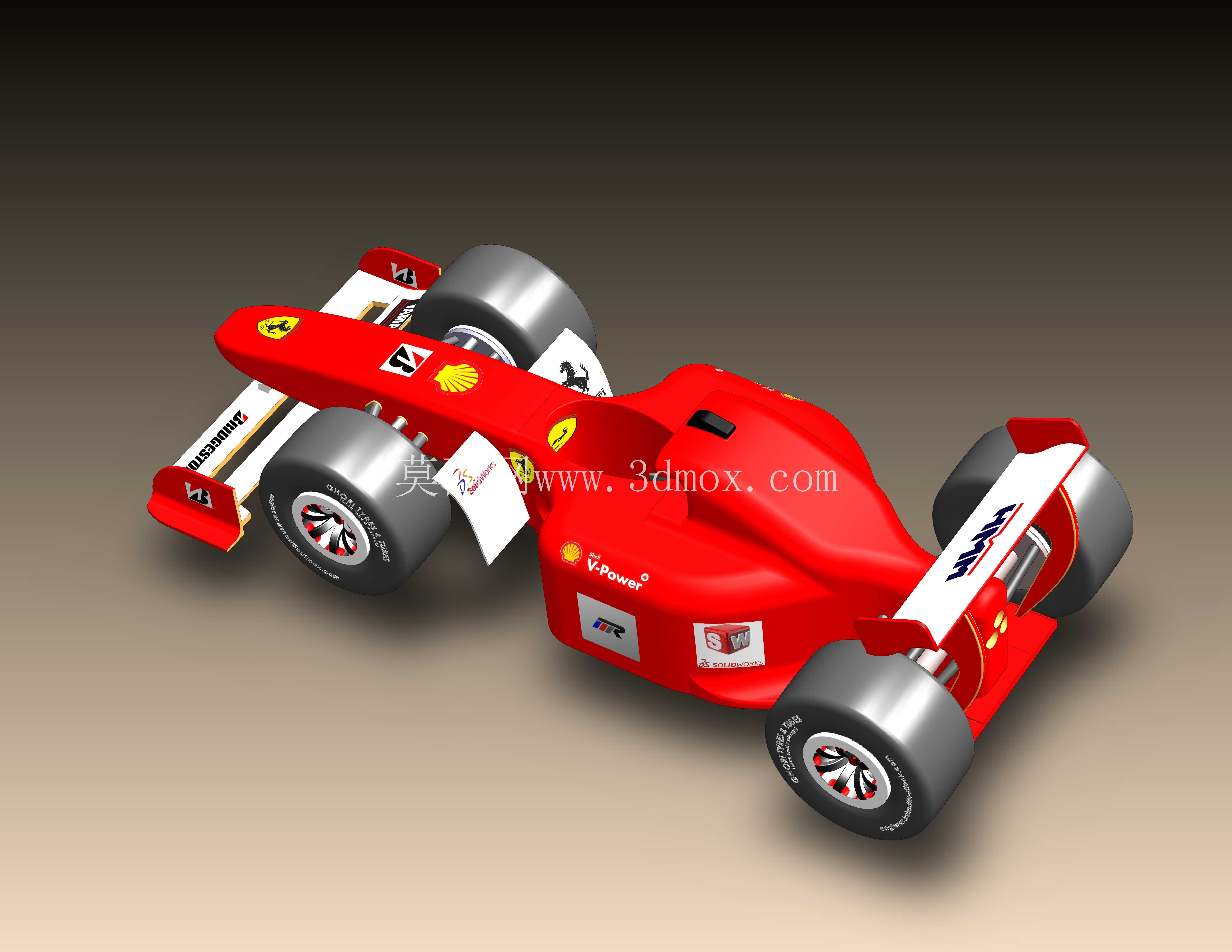

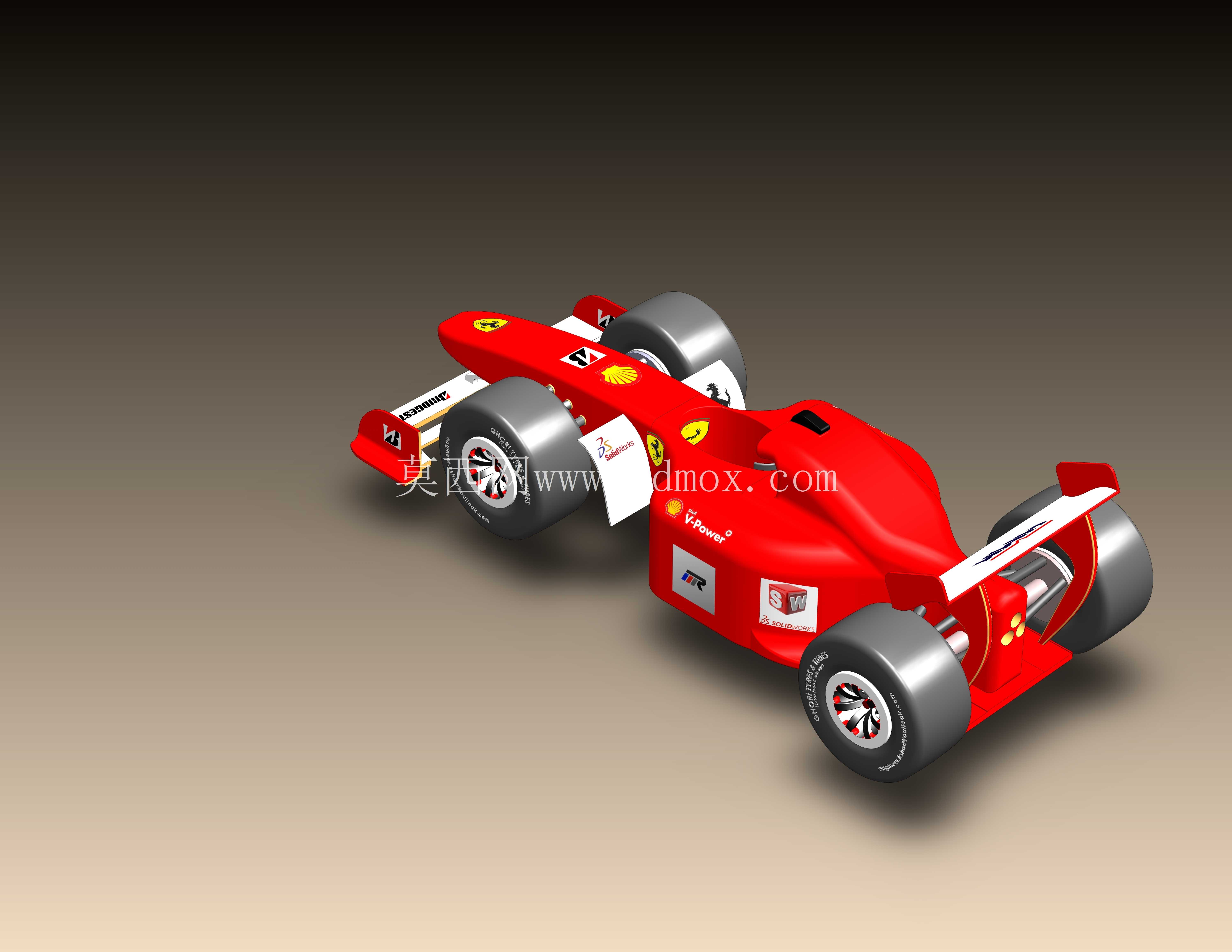

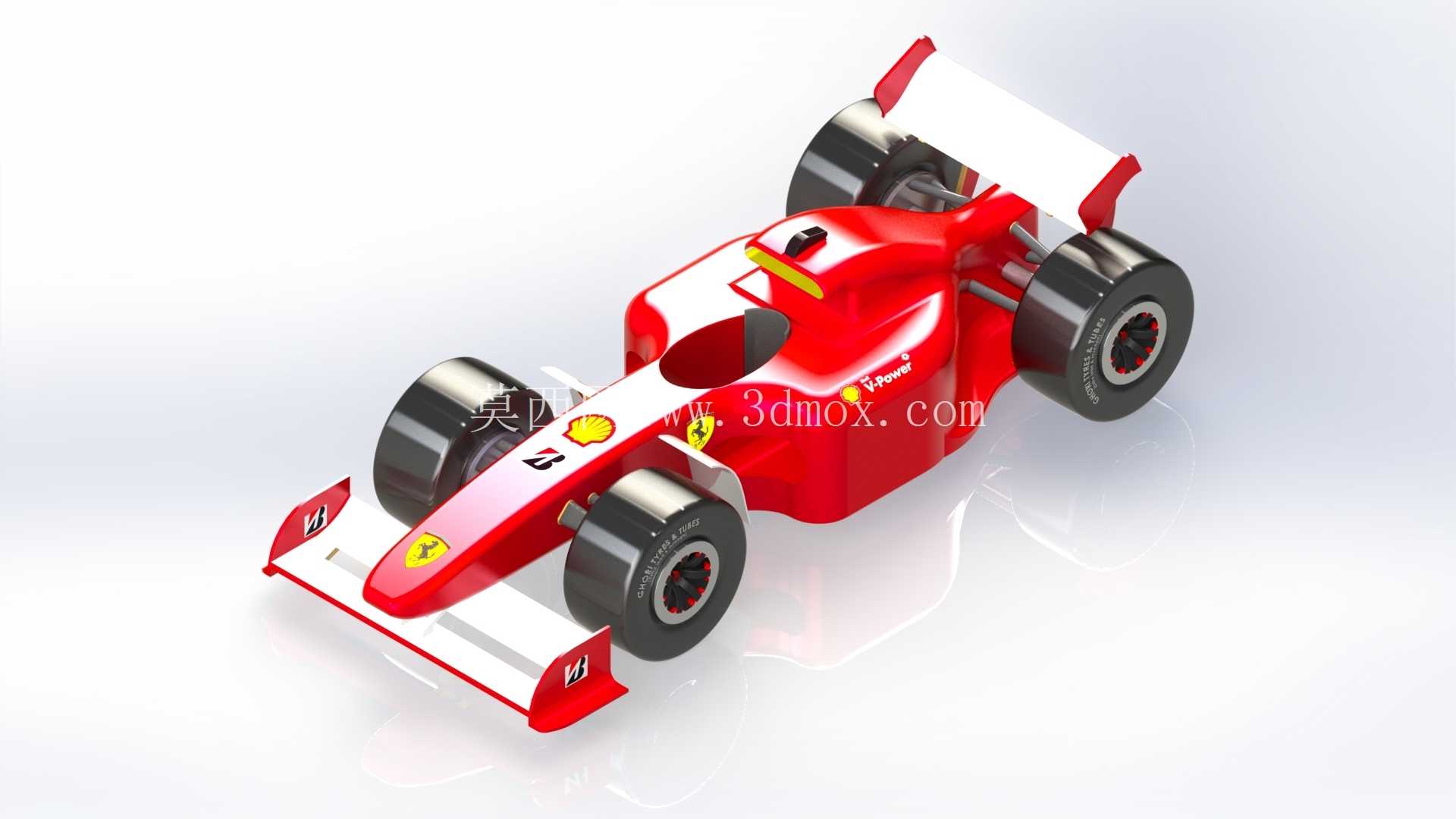

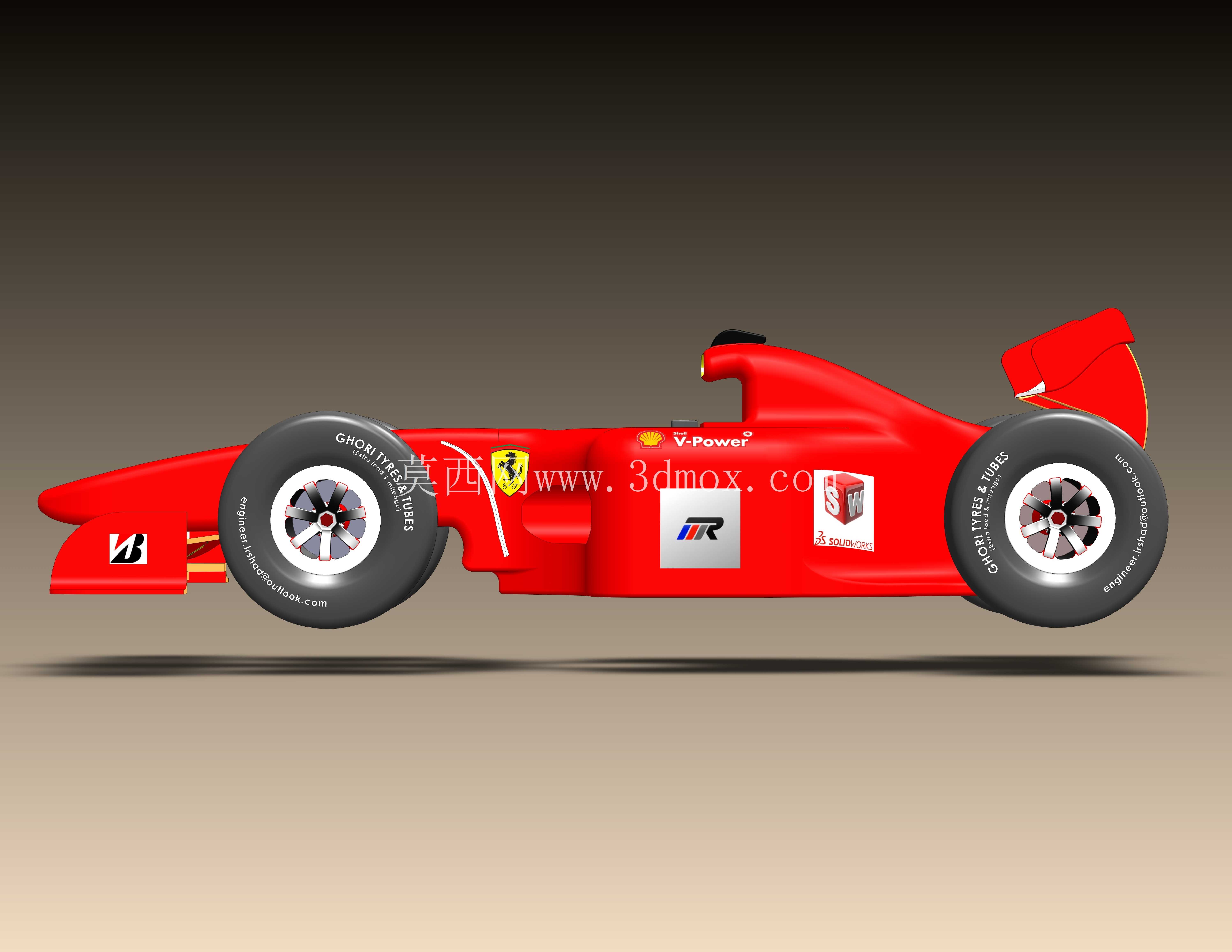

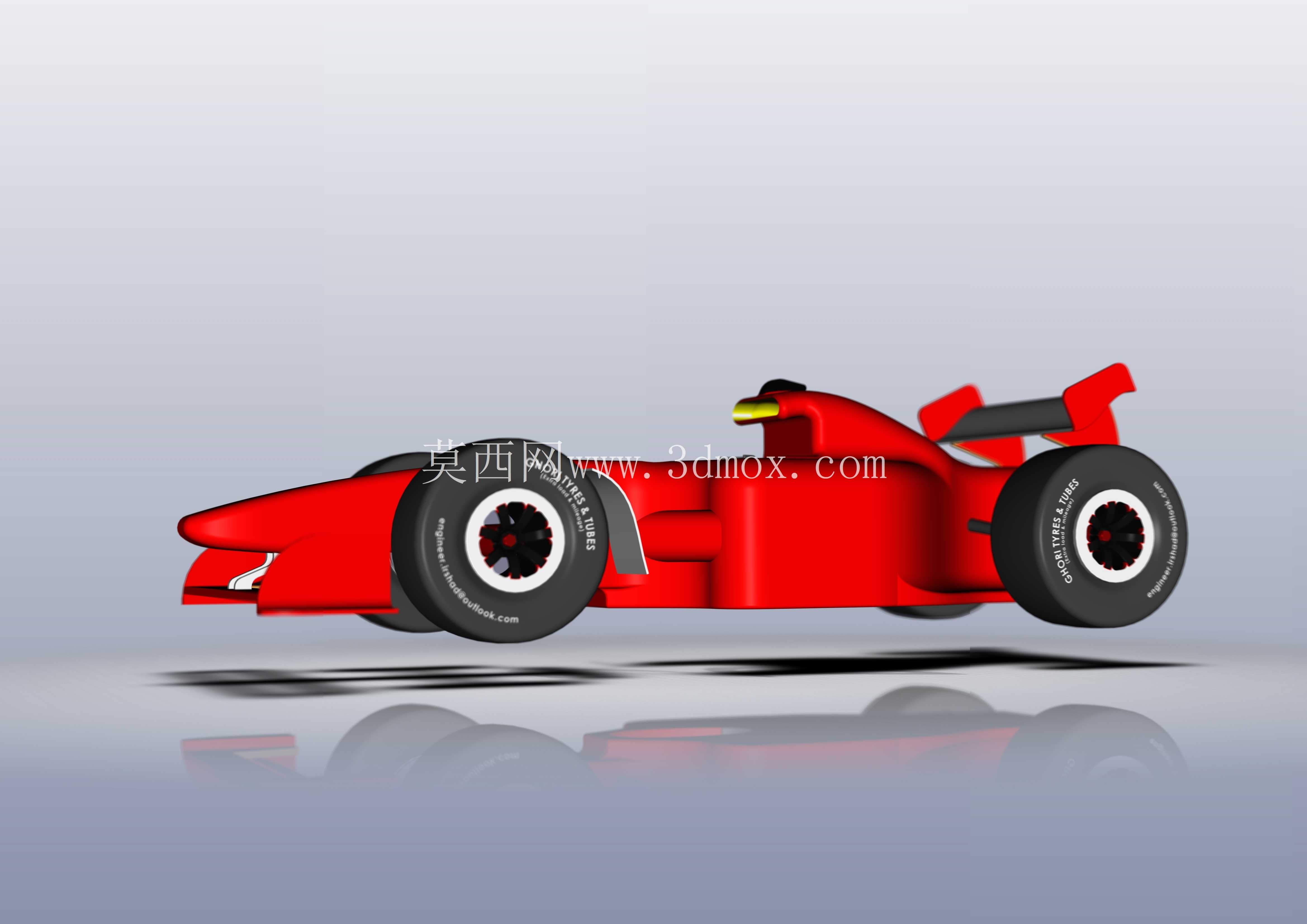

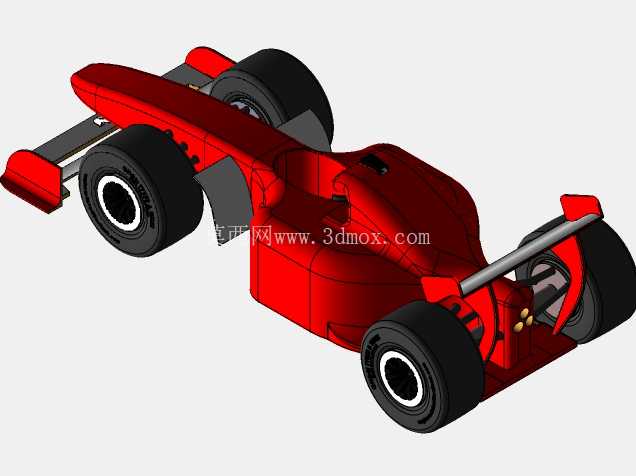

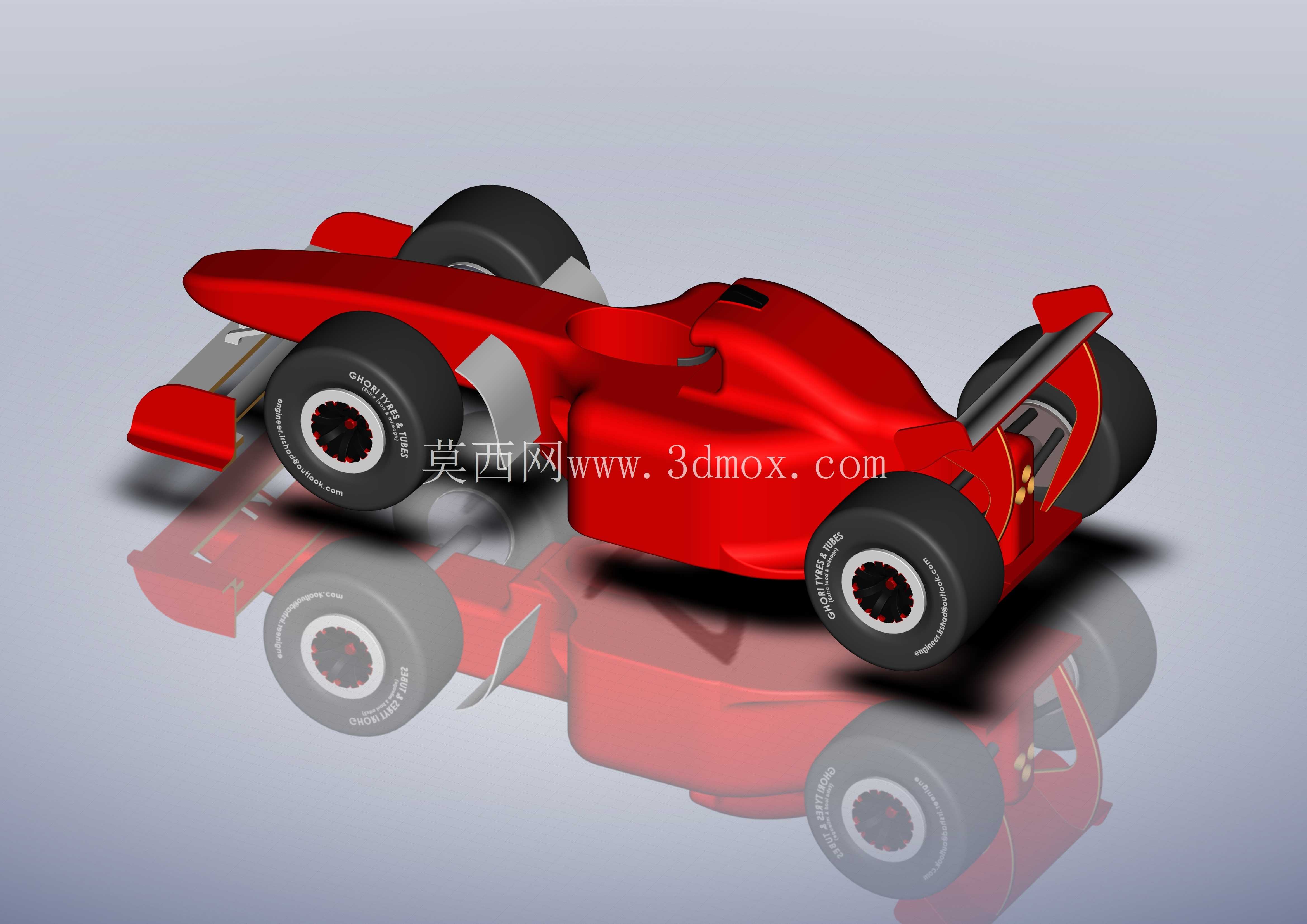

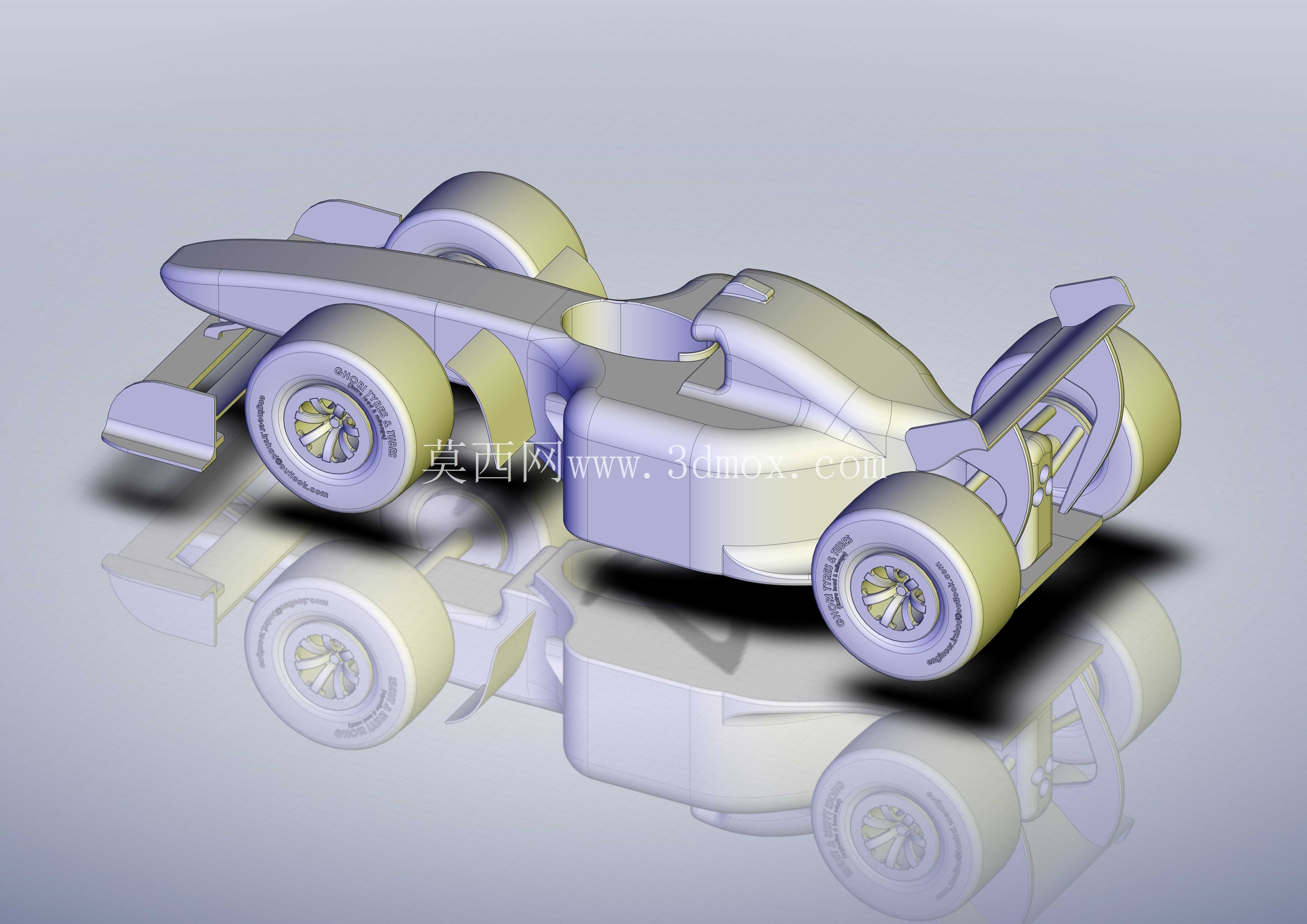

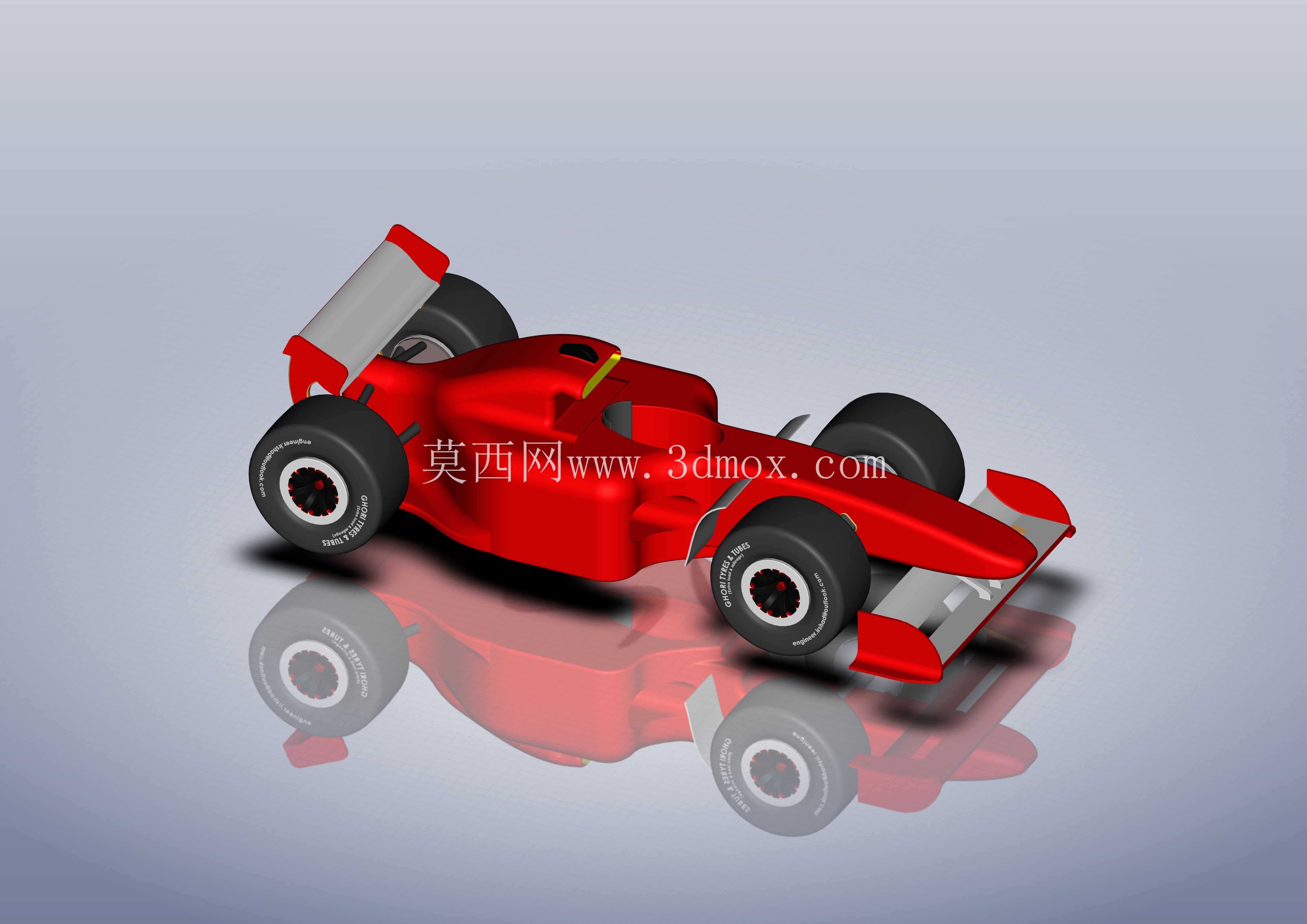

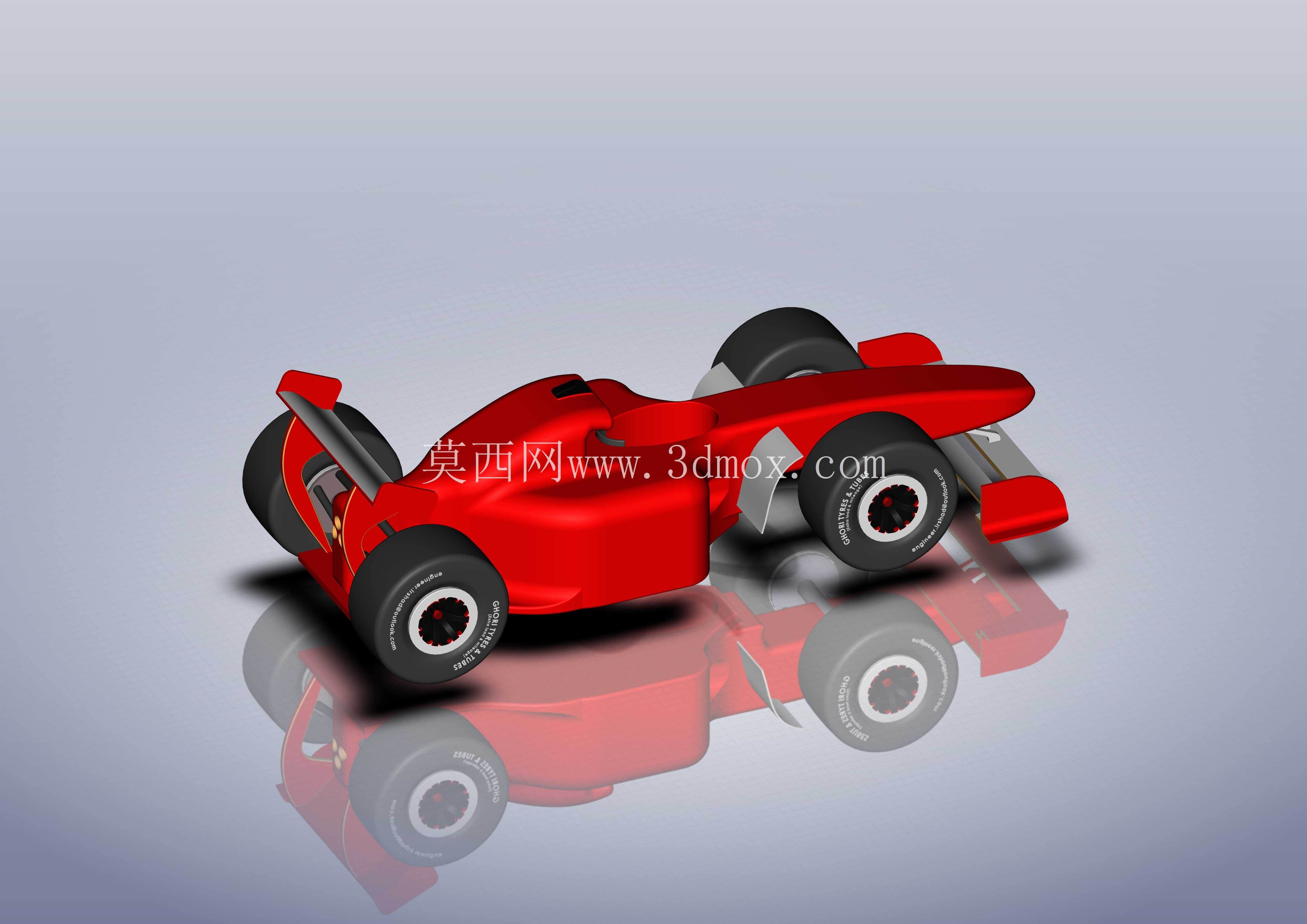

整车采用经典的中置后驱布局,驾驶舱位于车身中部靠前位置,预留出的后部空间用于容纳动力单元与传动结构,前后轮距的设定严格遵循方程式赛事的尺寸规范,前翼与尾翼的安装位置经过多轮调整,确保在高速行驶时能够为车身提供足够的下压力,同时将空气阻力控制在合理区间。车身外壳采用流线型曲面设计,前轮外侧的导流结构能够将行驶过程中的气流引导至车身侧部,避免气流直接冲入轮胎区域形成乱流,侧箱部位的曲面过渡兼顾了散热系统的进气需求与空气导流作用,能够为后部的动力单元引入足够的冷却气流。

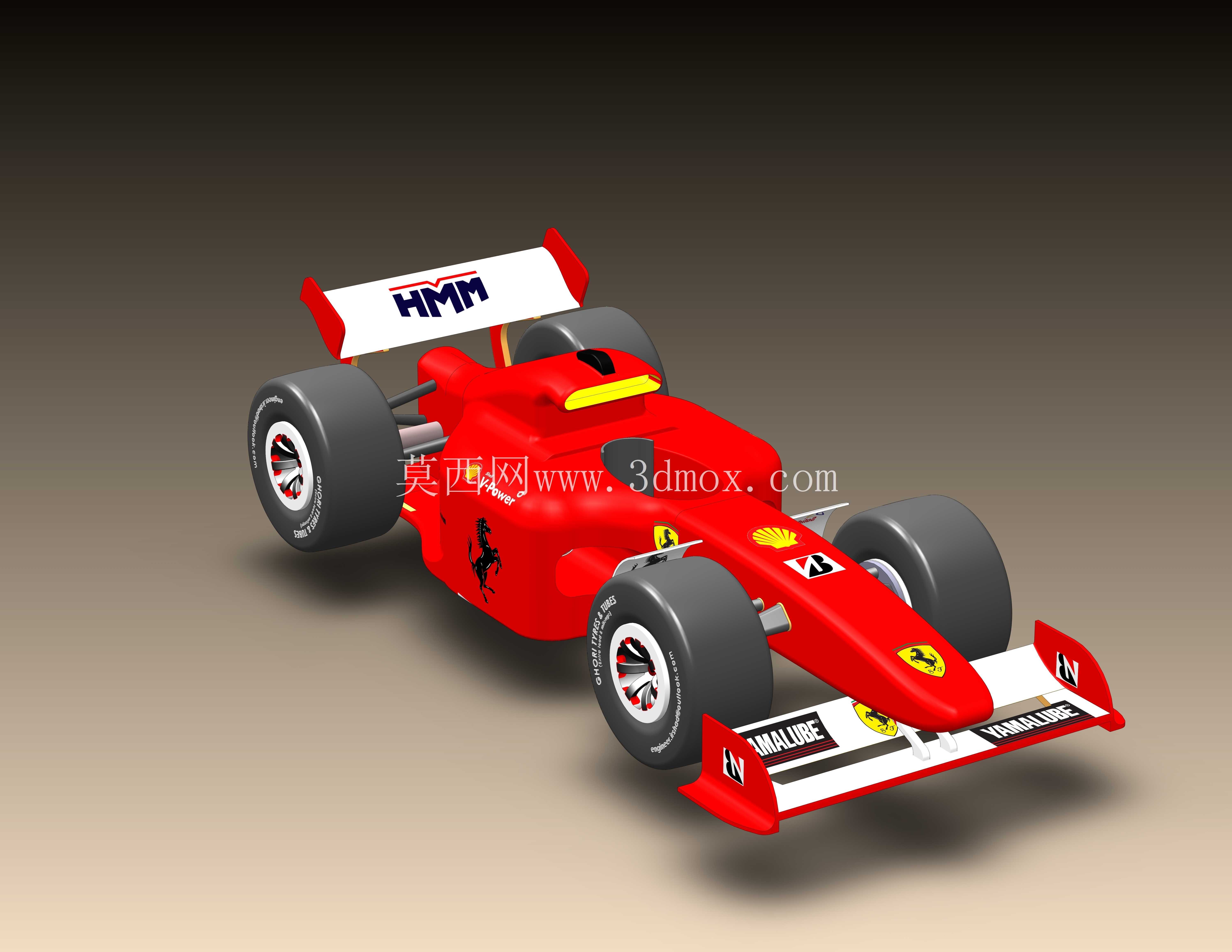

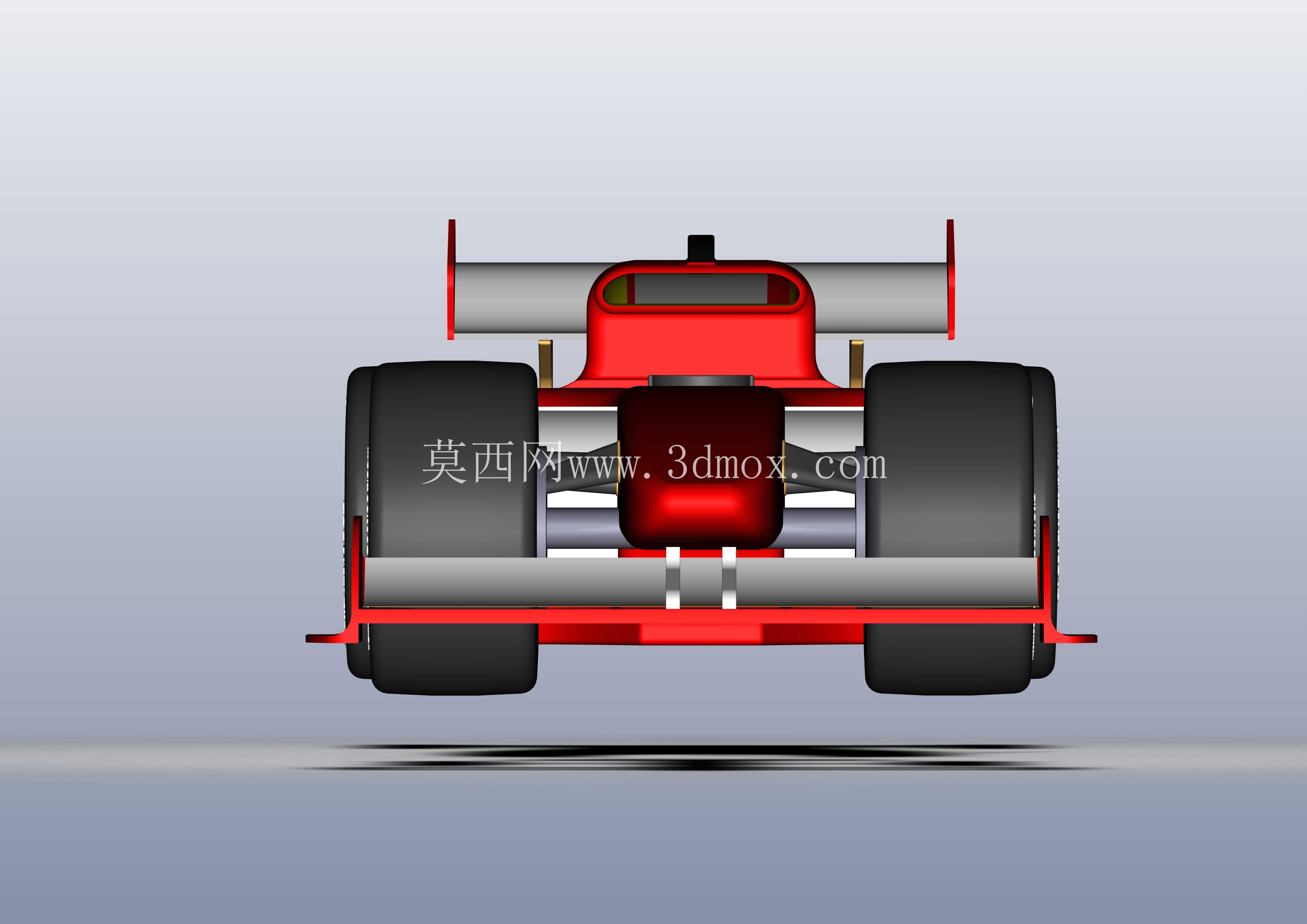

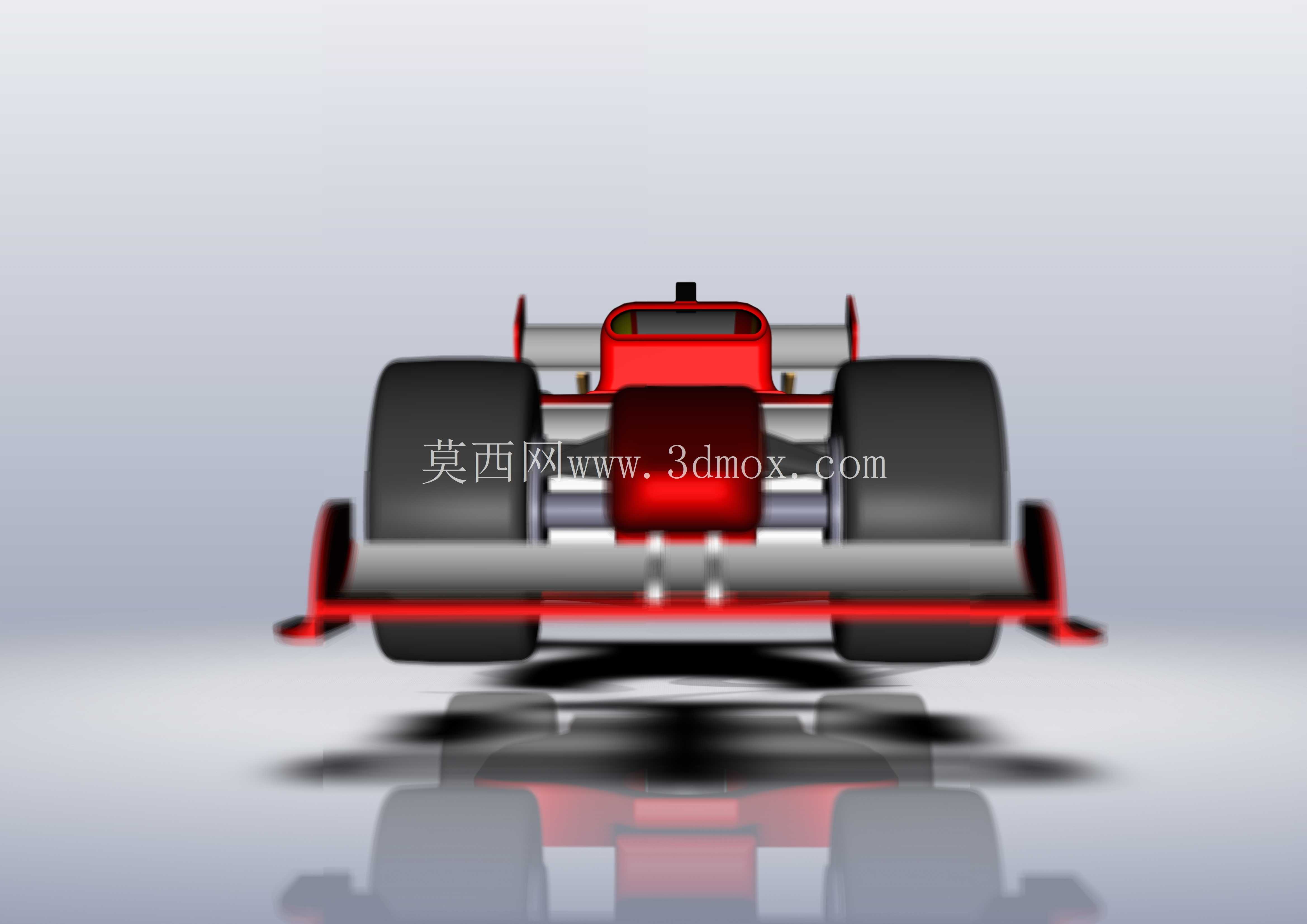

前翼采用多层翼片结构,主翼板与可调副翼的安装角度经过结构匹配,在建模时预留了翼片角度调节的安装间隙,可根据不同赛道的下压力需求调整翼片角度,前翼两端的端板结构能够抑制翼片端部的气流涡旋,提升前翼的气动效率。尾翼采用高耸的安装支架,将主翼板布置在车身尾部的最高位置,能够利用干净的上层气流产生足够的尾部下压力,尾翼下方的扩散器结构与车身底部的平整底板相配合,通过梳理车底气流形成低压区,进一步提升整车的下压力表现。

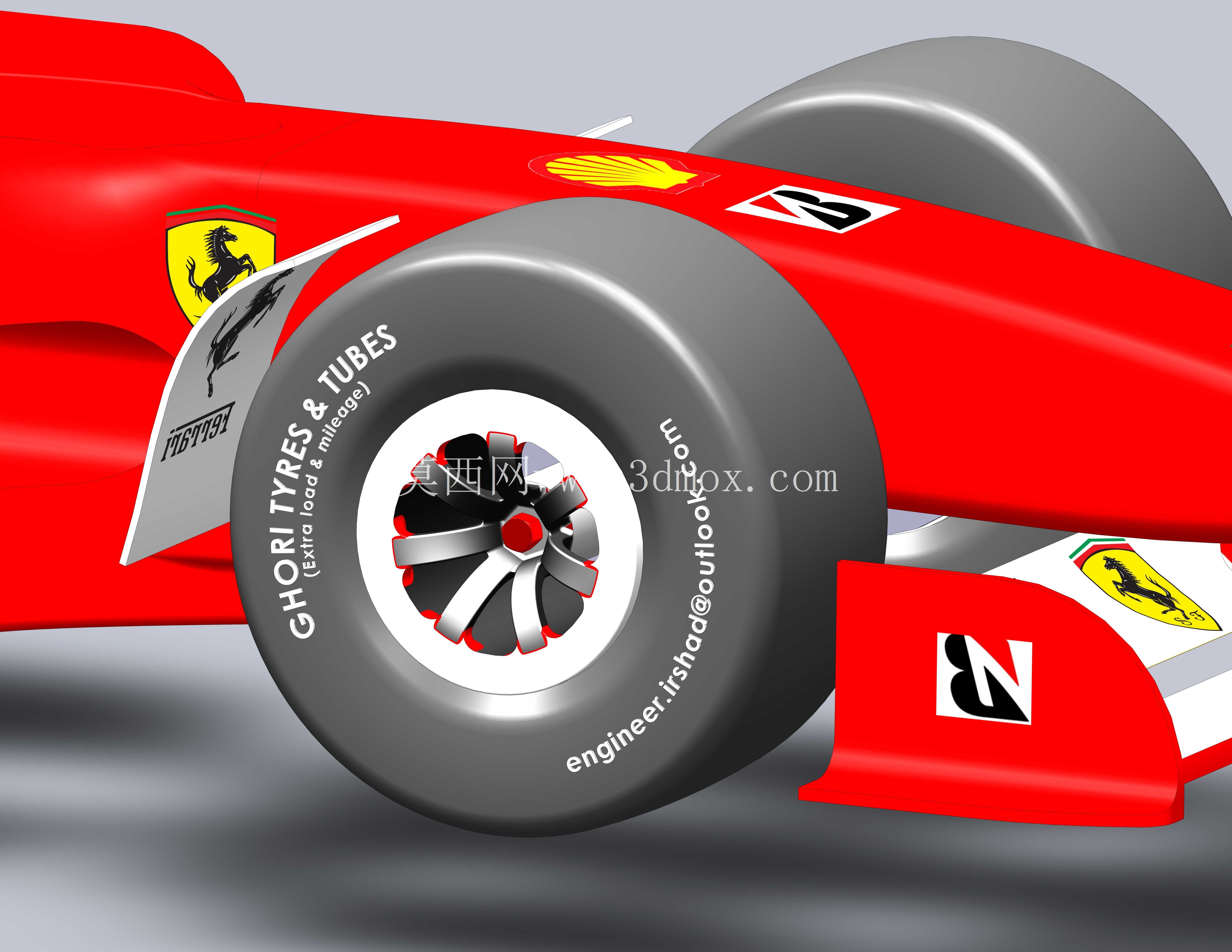

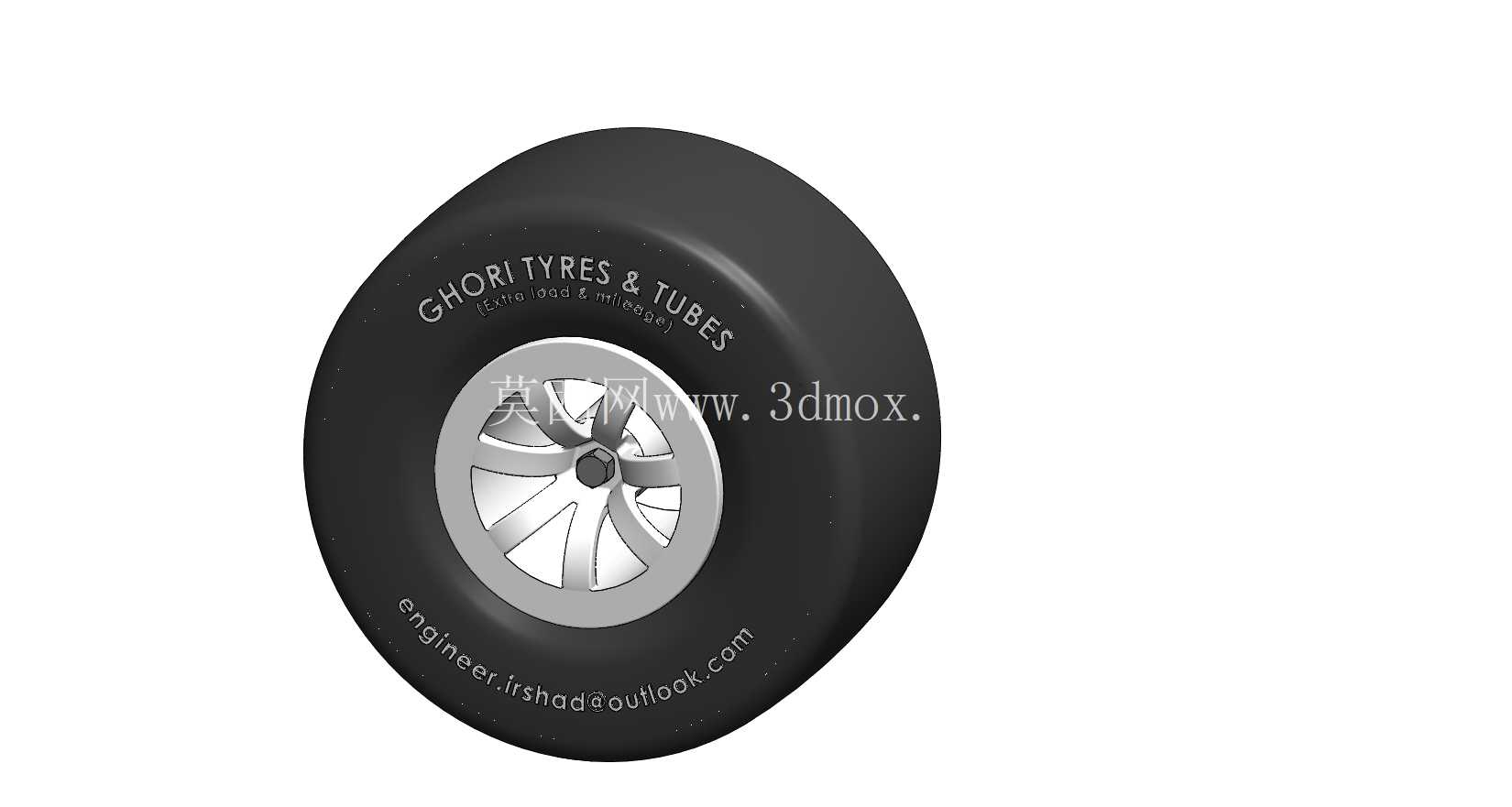

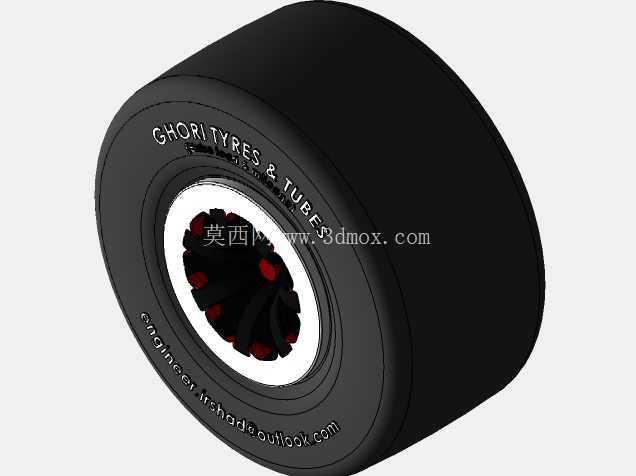

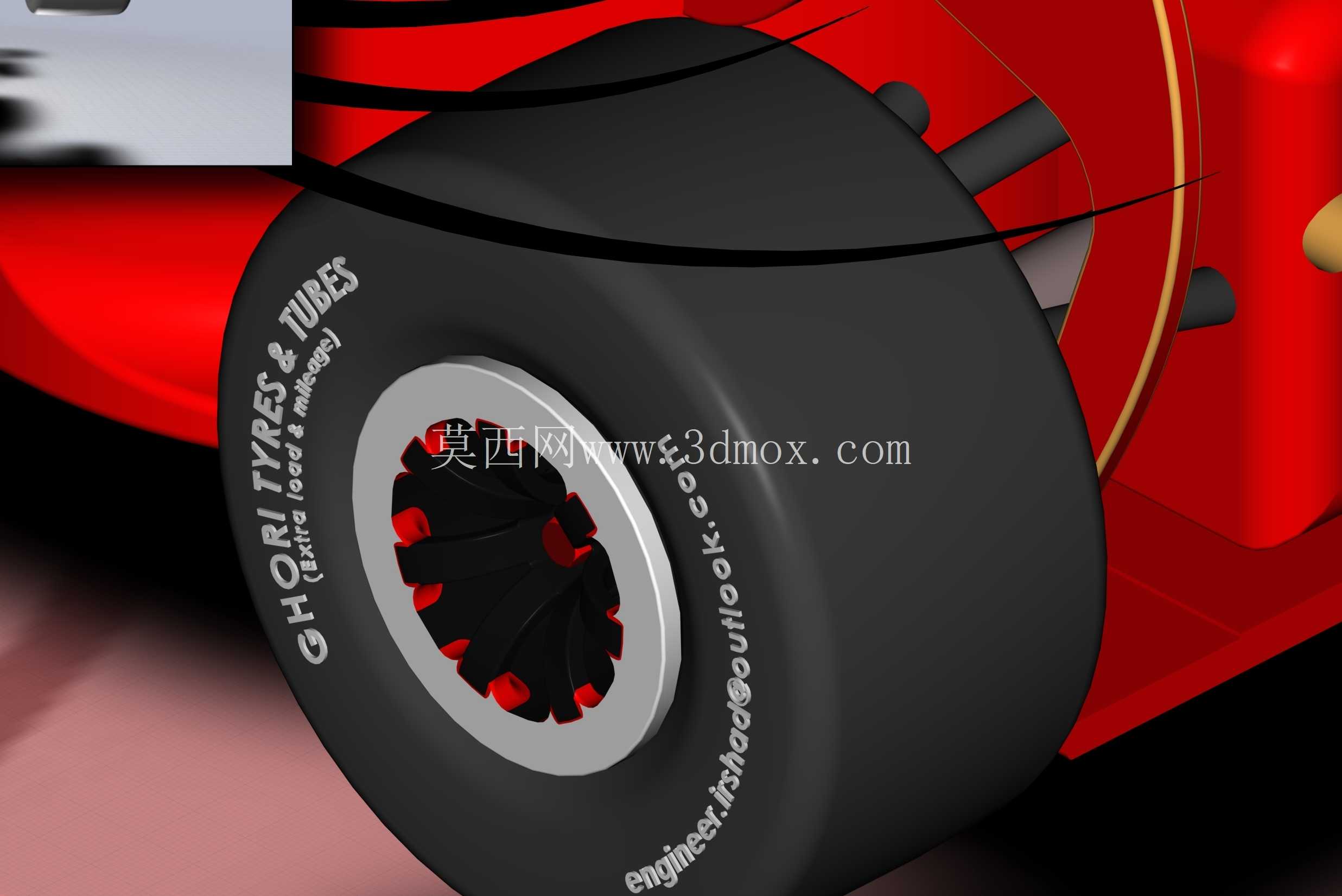

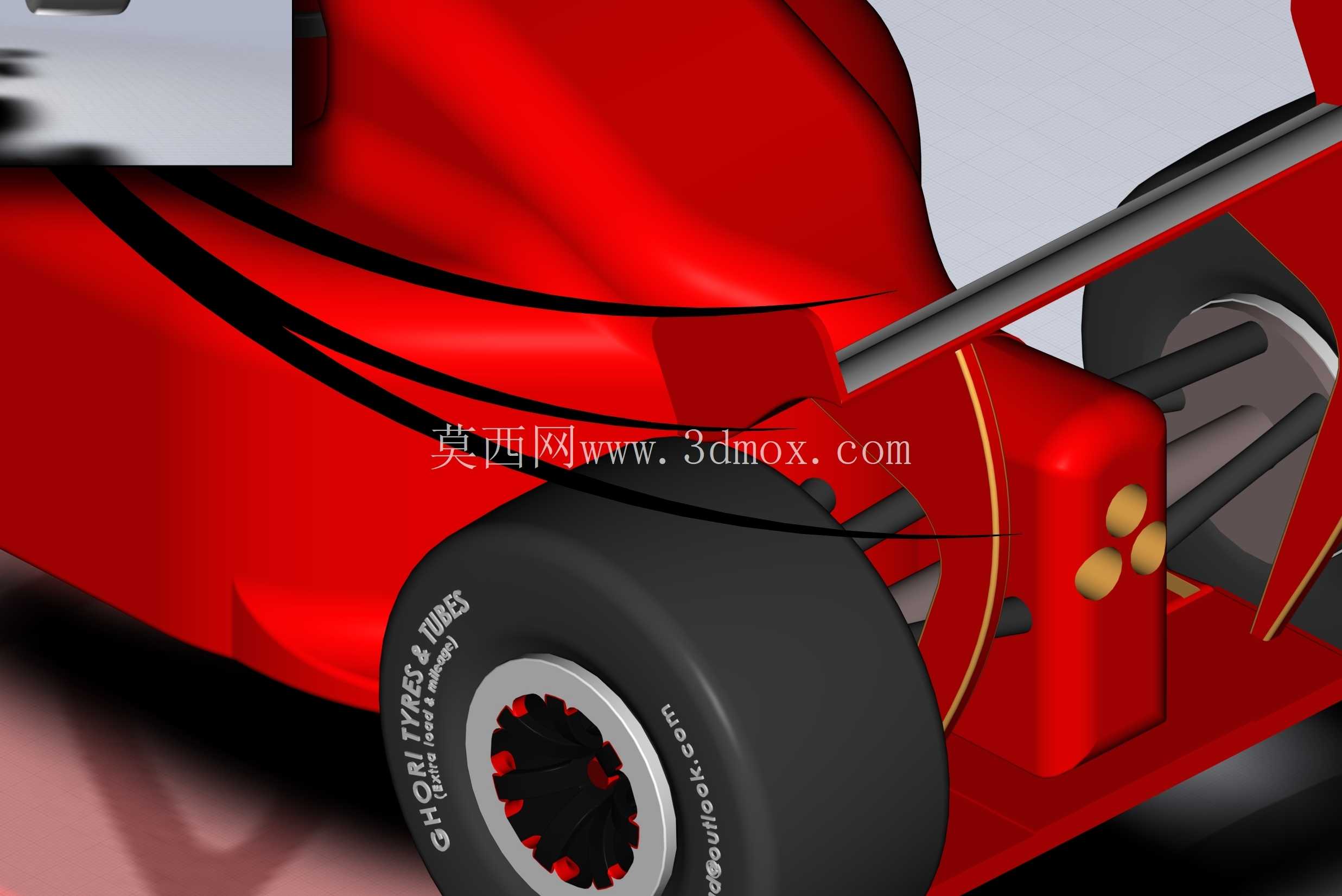

行走机构方面,四个大尺寸宽胎采用裸露式布局,符合方程式赛车的经典结构特征,轮毂与轮胎的装配边界经过严格核对,轮辐的结构设计兼顾了轻量化与制动系统的散热需求,刹车卡钳与刹车盘的安装位置预留了足够的散热通道,能够在连续高强度制动工况下保持稳定的制动性能。前后悬架采用推杆式结构设计,减震器与弹簧组件布置在车身内部,既能够降低悬挂系统的空气阻力,也可以优化车身的重量分布,悬挂摆臂的连接点位置经过反复校核,确保在车轮上下跳动时不会与车身外壳、轮胎发生结构干涉。
动力单元的安装舱位位于驾驶舱后方,建模时预留了动力总成、变速箱、散热系统的安装空间,各系统之间的连接管路、线束的走线路径都做了合理规划,避免在车辆行驶过程中因振动出现管路磨损、线束拉扯的问题。驾驶舱内部的结构设计符合单座赛车的人机工程要求,座椅的安装位置、方向盘的操作空间、踏板的布置区间都按照专业赛车的操作边界设定,能够满足车手在佩戴全套赛车装备时的操作需求,驾驶舱周围的碰撞吸能结构预留了足够的变形空间,在发生碰撞时能够通过结构变形吸收冲击能量,保护车手安全。

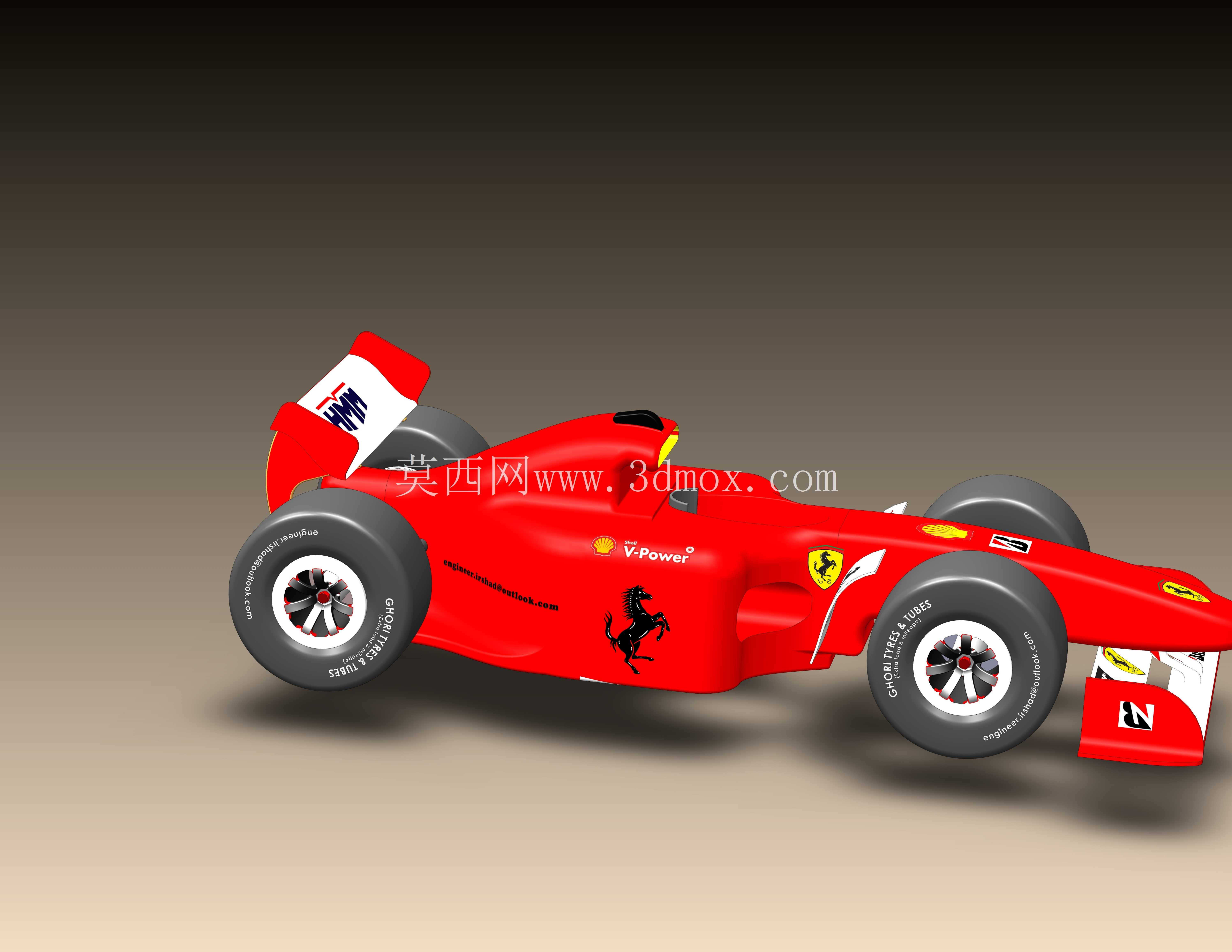

车身表面的品牌标识区域预留了平整的安装面,不会破坏车身的曲面气动外形,各覆盖件之间的拼接缝隙控制在合理范围,避免缝隙处产生额外的空气阻力。整车的重量分配经过结构优化,前后轴荷比例控制在适合竞速行驶的区间,能够在高速过弯时保持稳定的车身姿态,减少转向不足或转向过度的倾向。在建模过程中,所有的结构连接点都做了加强处理,能够承受高速行驶、过弯、制动时产生的巨大载荷,避免结构出现应力集中导致的部件损坏。
从安装边界来看,整车的总长、总宽、总高都严格匹配方程式赛事的尺寸限制,前后悬的长度设定兼顾了气动布局与碰撞缓冲需求,车身最低点的离地间隙符合赛事规则要求,既能够保证车底气流的顺畅通过,也可以避免车辆在过弯、压过路肩时出现底板剐蹭的问题。各系统的模块化设计也方便后续的维护与部件更换,比如前翼、尾翼、悬挂组件都可以单独拆卸,在赛事过程中出现部件损坏时能够快速完成更换,减少维修耗时。
