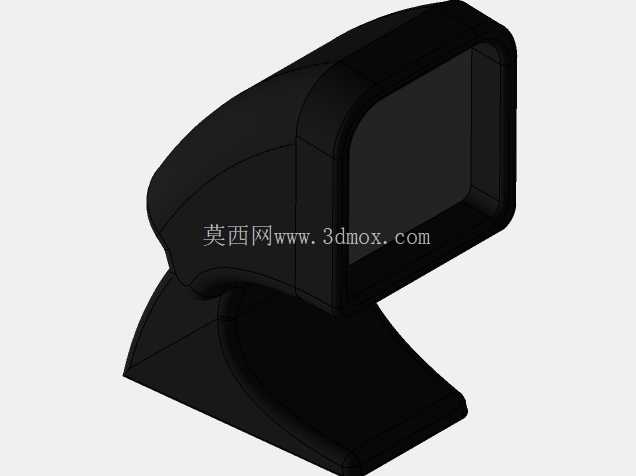

桌面式条码扫描识读设备结构设计

这款桌面式识读设备的结构设计，首先要适配商超收银、门店核销、仓储出入库点位的高频使用场景，日常作业中操作人员往往手持商品快速划过识读区，设备需要在无需手持对准的前提下完成快速条码采集，因此整体结构采用了上扬式的视窗倾角设计，识读窗口与水平桌面形成42度夹角，刚好匹配操作人员站立操作时的自然视线落点，不需要刻意调整商品角度就能让条码进入识读景深范围。底座部分采用了加宽的弧形支撑结构，底部接触面积控制在120mm*100mm区间，既能够保证设备在频繁触碰、快速扫过商品的外力作用下不会出现滑移倾倒，也不会占用过多收银台的操作空间，台面上预留的小票打印机、收银键盘、钱箱按键区域不会被设备结构干涉。

从功能实现的结构逻辑来看，设备内部需要容纳影像采集模组、补光组件、解码电路板以及数据传输接口，因此上半部分的腔体做了平滑的曲面过渡，没有突兀的棱角，一方面可以避免日常使用中剐蹭商品包装、划伤操作人员手部，另一方面曲面的壳体结构能够提升整体的抗形变能力，即使日常作业中被商品磕碰、被清洁用品擦拭，也不会出现壳体开裂、接缝错位的问题。识读窗口的边框做了2mm的凸起防护边，能够在设备意外被硬物刮蹭时优先承接冲击力，保护内部的光学镜片不被直接划伤，窗口的视场角覆盖范围横向达到120度，纵向达到80度，能够兼容不同尺寸的一维码、二维码识读需求，不管是商品外包装上的大尺寸物流码，还是手机屏幕上的小尺寸付款码，都能在有效识读距离内完成快速采集。

走线结构的设计上，设备将数据接口设置在底座后侧的内凹区域，电源线与数据线接入后可以顺着台面与墙面的缝隙排布，不会在收银台正面露出杂乱的线材，也避免线材被商品勾扯导致接口松动、设备移位。壳体的装配采用了隐藏式卡扣配合底部两颗固定螺丝的结构，日常维护时只需要拧下底部螺丝就能拆开上盖，对内部的模组进行清灰、检修，不需要撬开正面的外观面，不会在设备可视区域留下拆装痕迹。设备的整体高度控制在135mm，识读窗口的最上端距离台面高度为128mm，这个高度刚好适配常规收银台的台面高度，搭配站立操作人员的手臂操作区间，不需要抬高手臂就能完成扫码动作，长时间作业也不会产生额外的肌肉疲劳。

考虑到商用场景的清洁需求，整个壳体的外表面没有做复杂的凹槽、纹理设计，所有接缝处的缝隙控制在0.1mm以内，日常擦拭消毒时不会有清洁液渗入设备内部，也不会积存灰尘、污渍，能够适配餐饮门店、生鲜超市这类需要频繁对台面设备进行消毒的使用场景。底座的底部预留了3M胶贴的粘贴区域，对于台面光滑、操作动作幅度更大的使用场景，可以额外加装胶贴将设备完全固定在台面上，进一步提升设备的稳定性。设备的重量分布做了针对性优化，底座部分的重量占整体重量的65%，重心落在底座中心偏前10mm的位置，即使上半部分的识读腔体受到向前的推力，整体的抗倾覆力矩也能保证设备不会向前翻倒。

在结构细节的处理上，识读窗口的内侧做了一圈消光筋位，能够避免补光灯光线在窗口镜片上产生反光，影响识读的准确率，补光组件的安装角度做了3度的向下倾斜，光线会集中投射在识读窗口前方50mm-200mm的最佳识读区间内，不会直接照射到操作人员的眼睛，避免长时间作业产生视觉疲劳。设备的边角全部做了R3以上的圆角处理，没有尖锐的结构突出，符合商用电子设备的安全设计要求，即使在人员走动频繁的收银区域，也不会因为意外磕碰造成人员受伤。整个壳体的壁厚控制在2.2mm，采用ABS+PC的混合材质注塑成型，既能够保证足够的结构强度，也能控制整体的设备重量，方便安装、移位与日常维护。
