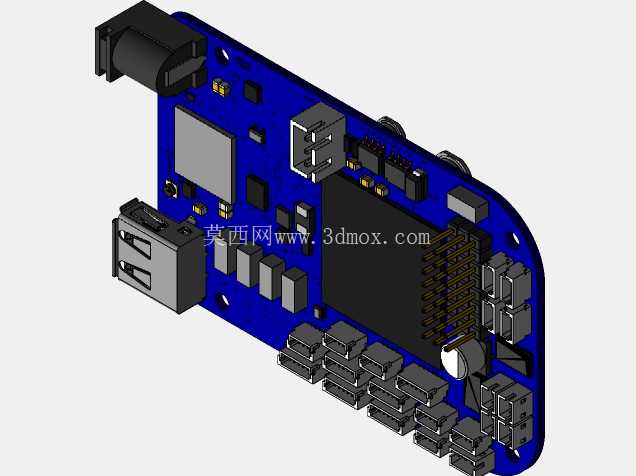

Beaglebone开发板蓝白适配保护外壳结构

这款适配外壳是针对Beaglebone系列开发板做的定制化防护结构，在嵌入式开发、工业通讯节点搭建、小型智能硬件原型验证场景中，这类外壳的实用性远高于通用万能盒。很多工程师做原型验证阶段总忽略外壳设计，直接把裸板堆在试验台，不仅容易被焊锡渣、导线头造成引脚短路，调试过程中拉扯USB线、串口线时还容易把板载接口扯松，甚至把焊盘拽掉，这款外壳就是针对这些实际调试、部署中的痛点做的结构设计。

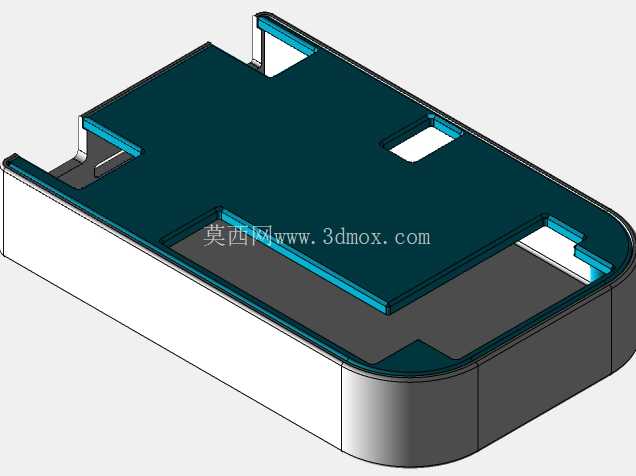

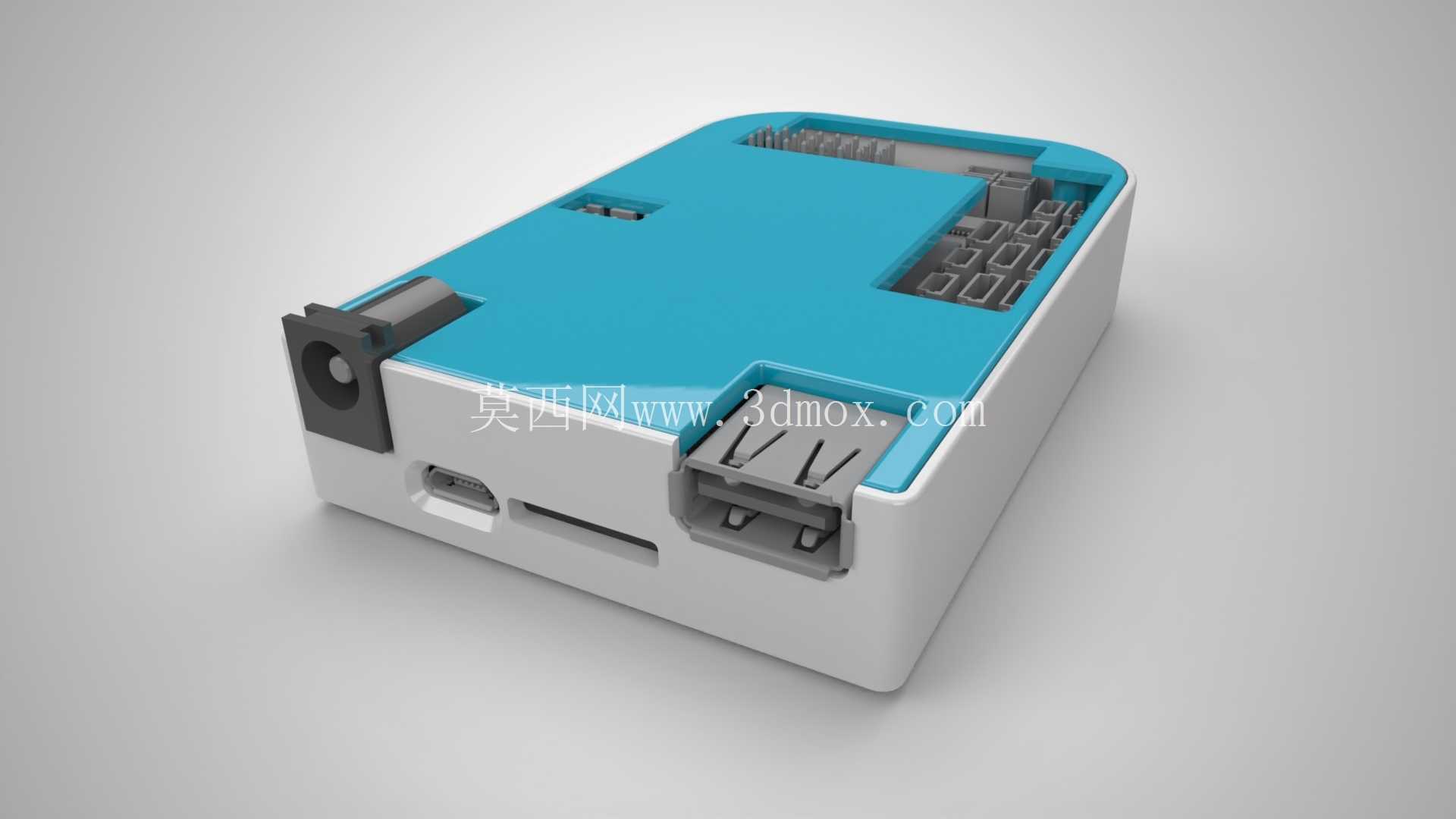

从结构设计思路来看，外壳采用上下分体式卡合结构，没有采用额外螺丝固定的方案，上盖为蓝青色工程塑料材质，下基座为浅灰白色，拆分时只需要撬动侧边卡扣就能打开，日常更换拓展帽、调整板载拨码开关时不需要完全拆解整壳，能减少反复拆装对板卡的磨损。接口避让位是整个结构设计的核心，外壳在电源输入接口、USB Host接口、Micro USB调试接口、SD卡插槽位置都做了精准的开口，每个开口的边缘都做了0.3mm的倒角处理，不会出现插接头时被外壳边缘卡住的情况，USB接口位置的开口深度刚好和接口端面齐平，不会因为外壳遮挡导致公头插不到位出现接触不良的问题。电源接口位置特意做了局部加厚的凸台结构，因为日常使用中直流电源插头的插拔力比USB接口大很多，加厚结构能避免插拔时外壳受力开裂，同时凸台能给插头提供侧向支撑，减少插头晃动对板载电源座的焊接应力。

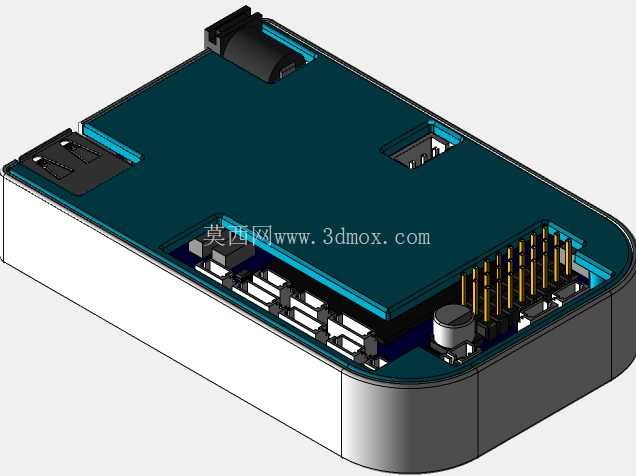

安装边界方面，外壳内部的定位柱完全对应Beaglebone板卡的四个安装孔位，柱高预留了0.2mm的间隙，板卡放进去之后不会被硬压，也不会在壳体内出现窜动，上盖内侧对应板载最高元器件的位置做了下沉避让，不会出现盖上上盖之后压歪电容、顶住排针的情况。外壳底部预留了两个M3规格的安装挂孔，既可以用螺丝把整个模块固定在设备机柜的DIN导轨附件上，也可以贴双面胶固定在小型设备的壳体内部，挂孔的位置做了沉台设计，螺丝拧入之后螺丝头不会突出外壳底面，放置在桌面时不会出现歪斜。外壳侧面的排针开口位置做了导向斜角，外接拓展排线时能顺着斜角对准排针，不用刻意歪着角度找针脚，对于经常需要换接拓展模块的开发场景来说，这个小结构能减少很多插歪排针导致弯针的问题。

从实际使用场景来说，这类外壳既适合实验室原型调试阶段保护板卡，也适合小批量部署的工业通讯节点使用，比如做小型设备的数据采集终端、Modbus通讯网关时，套上这个外壳之后就能直接装到设备电控柜里，不用额外设计定制安装盒，能缩短小批量项目的开发周期。外壳表面没有做多余的防滑纹理，整体平整光滑，在多尘的车间环境里使用时，表面不容易积灰，擦拭清洁也很方便，材质选用的是常规ABS工程塑料，有足够的结构强度，日常轻微磕碰不会出现开裂，也不会因为长期受热出现形变，能适配板卡长时间运行的发热温度，不会因为板卡温升导致外壳软化变形。
