8立方可拆卸栏板箱式自卸货厢结构

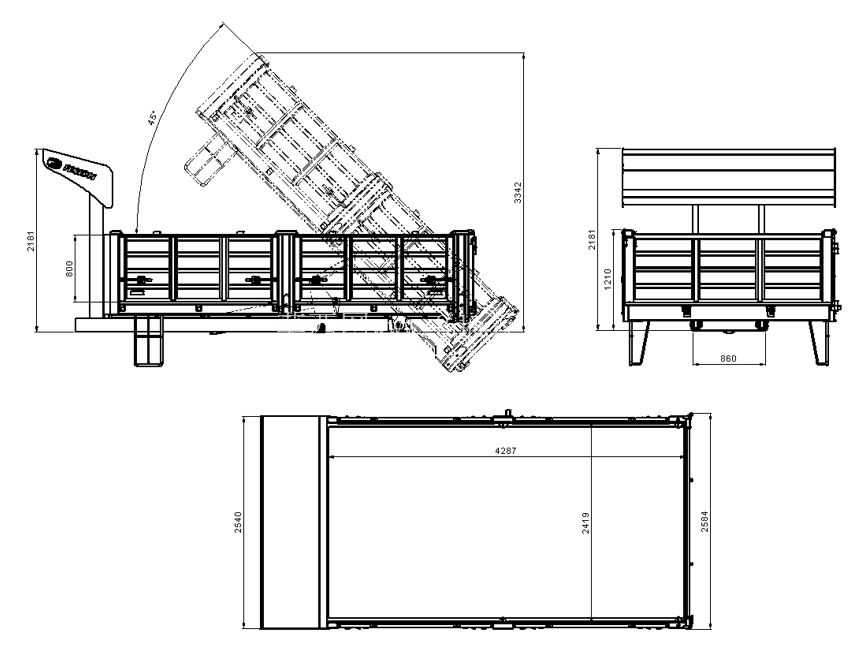

　　这款8立方容量的箱式自卸货厢，核心适配农牧场散料转运、建材短途配送、厂区废料清运等高频装卸场景，日常可装载谷物、砂石、袋装建材、生产边角料等多种物料，相比固定栏板货厢，其可拆卸式栏板结构能大幅拓展装载适配性，应对不同形态物料的装卸需求。从结构设计逻辑来看，货厢底板采用纵横梁交错的加强框架结构，主纵梁沿货厢长度方向通长布置，横梁按等间距排布与纵梁焊接固定，底板面板铺设在框架上方，保证满载状态下底板不会出现局部凹陷变形，同时底板的倾斜铰接点布置在货厢尾部下端，配合举升机构动作时，物料能依靠自重沿倾斜底板完全滑出，不会出现边角积料残留的问题。

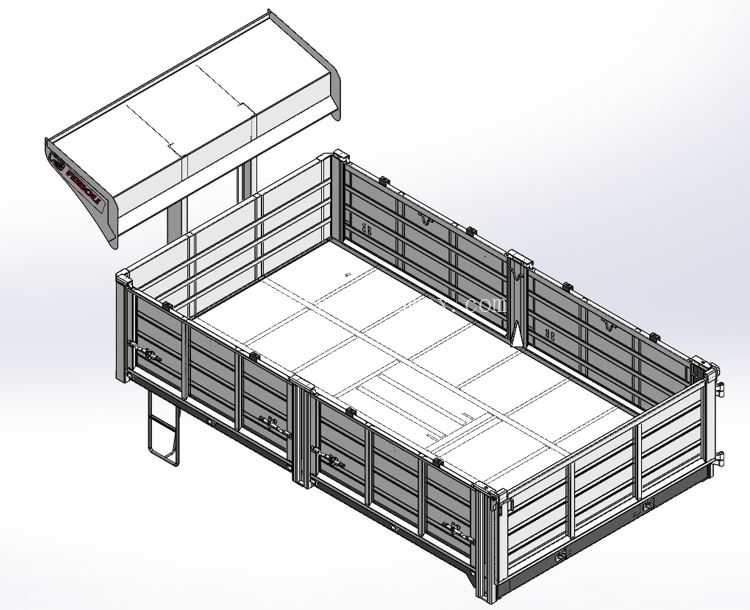

　　栏板部分采用分块式可拆卸设计，每块栏板通过侧边的快锁插销与立柱连接，不需要借助额外工具即可完成单块栏板的拆装，当需要运输尺寸超宽的长件物料时，可拆除对应侧的栏板拓展装载宽度，也可将尾部栏板完全拆除，配合小型装载机械从尾部直接完成散料装填，降低人工搬运的劳动强度。货厢前端设置有向上延伸的挡料板结构，能避免举升卸料过程中物料向后滑移撞击驾驶室，同时挡料板上方加装的可翻转防雨篷布架，在运输易撒漏、怕雨淋的物料时，可快速展开篷布覆盖整个货厢顶部，满足道路运输的防撒漏要求，篷布架采用铰接式连接，不需要使用时可向前翻转贴合在前端挡料板上，不会影响敞篷状态下的物料装载。

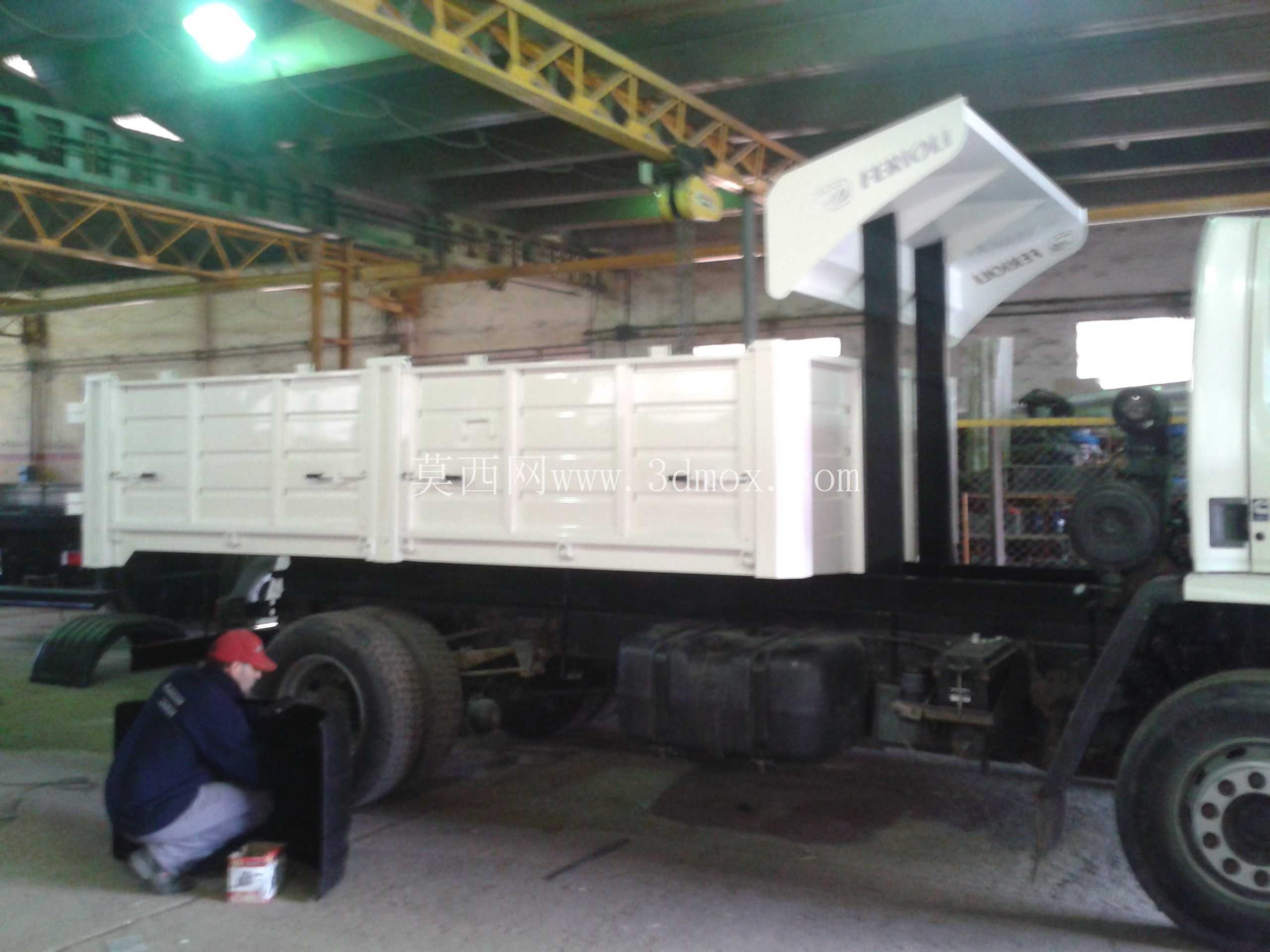

　　侧边设置的登车梯采用圆钢焊接成型，固定在货厢侧部靠前位置，人员可通过登车梯直接到达货厢顶部，完成篷布收放、物料整理等操作，登车梯的踏步间距按照人体工程学尺寸设置，踩踏时不会出现跨步过大的问题，同时踏步表面做了防滑处理，雨天作业时也能保证踩踏稳定性。从安装边界来看，货厢的底部连接座尺寸完全匹配常规轻卡、农用自卸车的副车架安装孔位，不需要对底盘做额外改装即可完成固定，货厢整体宽度符合道路运输车辆的外廓尺寸要求，栏板高度设置在常规散料运输的合理区间，既保证了额定装载容积，也不会因为栏板过高导致装卸时人员操作不便。

　　栏板与底板的连接位置设置有密封胶条，当运输粉状、小颗粒物料时，能避免物料从拼接缝隙处撒漏，栏板的锁止结构采用多重锁点设计，车辆行驶在颠簸路面时，栏板不会因为震动出现自动脱开的问题，锁止手柄的操作位置设置在人员站立即可触及的高度，开关栏板时不需要弯腰探身，操作便捷性更强。货厢的尾部栏板设计为上开式铰接结构，举升卸料时尾部栏板可在物料推力作用下自动向上翻开，不需要人工提前开启，卸料完成后落下货厢时，尾部栏板可依靠自重自动回位并锁止，减少卸料过程中的人工操作步骤。在结构强度校核层面，栏板采用矩形管焊接框架加蒙皮的结构形式，在减轻整体自重的同时，能承受散装物料对栏板的侧向挤压力，不会因为长期满载出现栏板向外鼓胀变形的问题，所有焊接位置都做了满焊处理，避免应力集中导致的焊缝开裂，货厢整体做了防锈涂装处理，能适应户外露天作业的潮湿、多尘环境，延长结构使用寿命。
