14立方岩石运输箱式自卸货箱结构

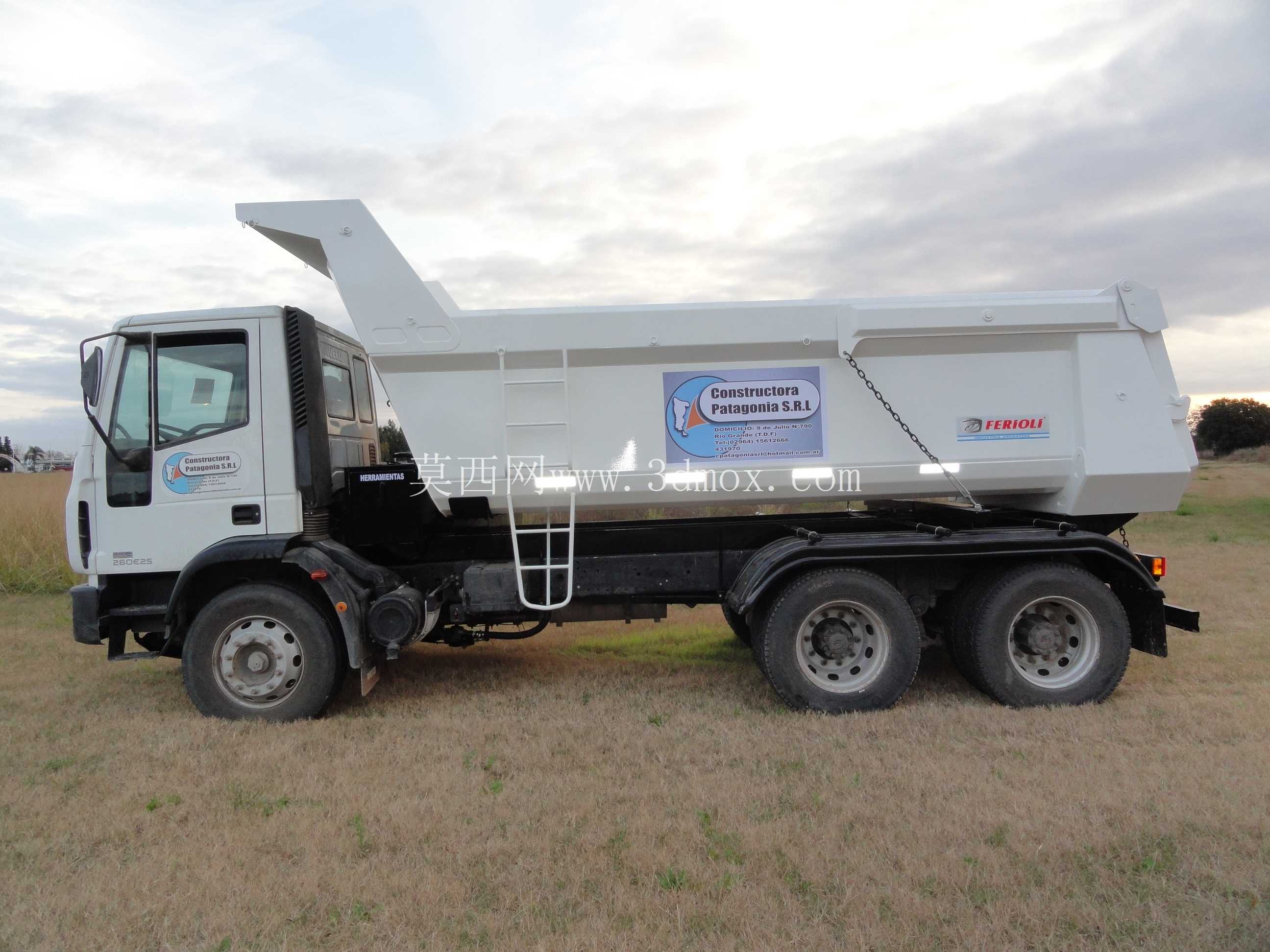

这款14立方容积的岩石运输自卸货箱，主要面向露天矿山、采石场的硬质物料转运场景，适配矿区非铺装路面的重载作业需求，区别于普通城建渣土自卸货箱，整体结构针对岩石的高冲击、高磨耗工况做了针对性强化。从实际作业逻辑来看，这类货箱日常装载的多为爆破后粒径不均的花岗岩、石灰岩碎块，单次装载重量受岩石密度影响普遍在20-25吨区间，作业过程中不仅要承受装载时挖机斗齿的砸击，还要承受运输途中颠簸带来的物料持续摩擦，以及卸料时大块岩石沿箱板滑动的剐蹭，因此设计阶段首先对底板、侧箱板的耐磨层做了分层处理，底板采用整面高强度耐磨钢板拼接，避免小块岩石卡入拼接缝隙造成箱板变形，侧箱板下部靠近底板的区域额外加厚耐磨衬板，对应卸料时物料滑动摩擦最集中的区域。

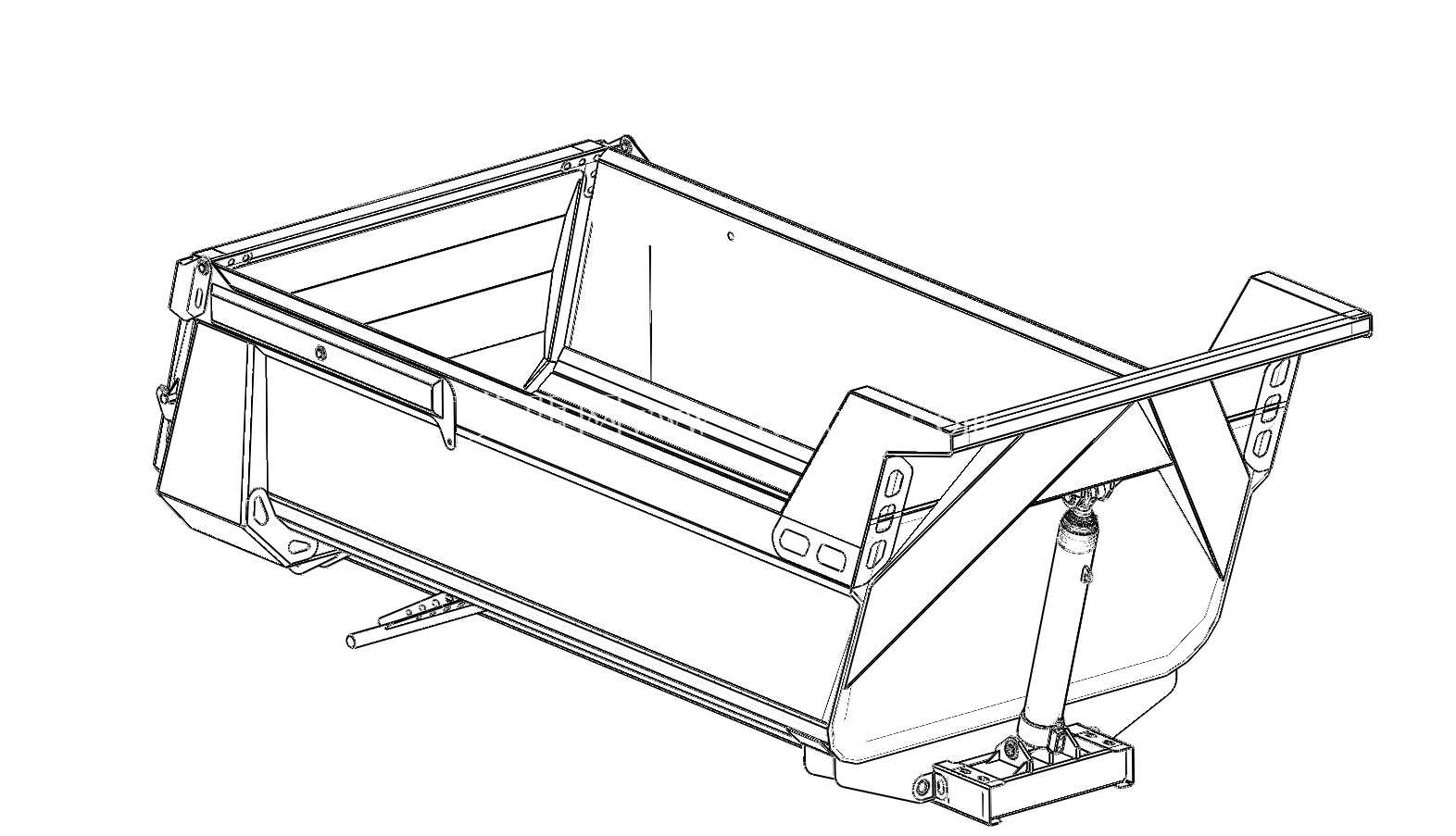

货箱的举升铰接点布置在箱体尾部下方，匹配后翻式卸料逻辑，铰接座采用双层板焊接结构，分散举升时的集中应力，避免长期重载举升造成铰接部位开裂。箱体前部的前板顶部做了外凸的挡料檐，防止车辆爬坡时大块岩石从箱体前部滑落砸到驾驶室，挡料檐的倾斜角度经过反复校核，既不会遮挡驾驶员后方视野，也能在举升卸料时引导物料向尾部滑动，不会在前板位置积料。侧箱板的上部采用折边加强结构，替代传统的外置加强筋，一方面减少岩石装载时对外置筋板的撞击变形，另一方面也能避免物料在筋板缝隙处堆积，日常清理更方便。

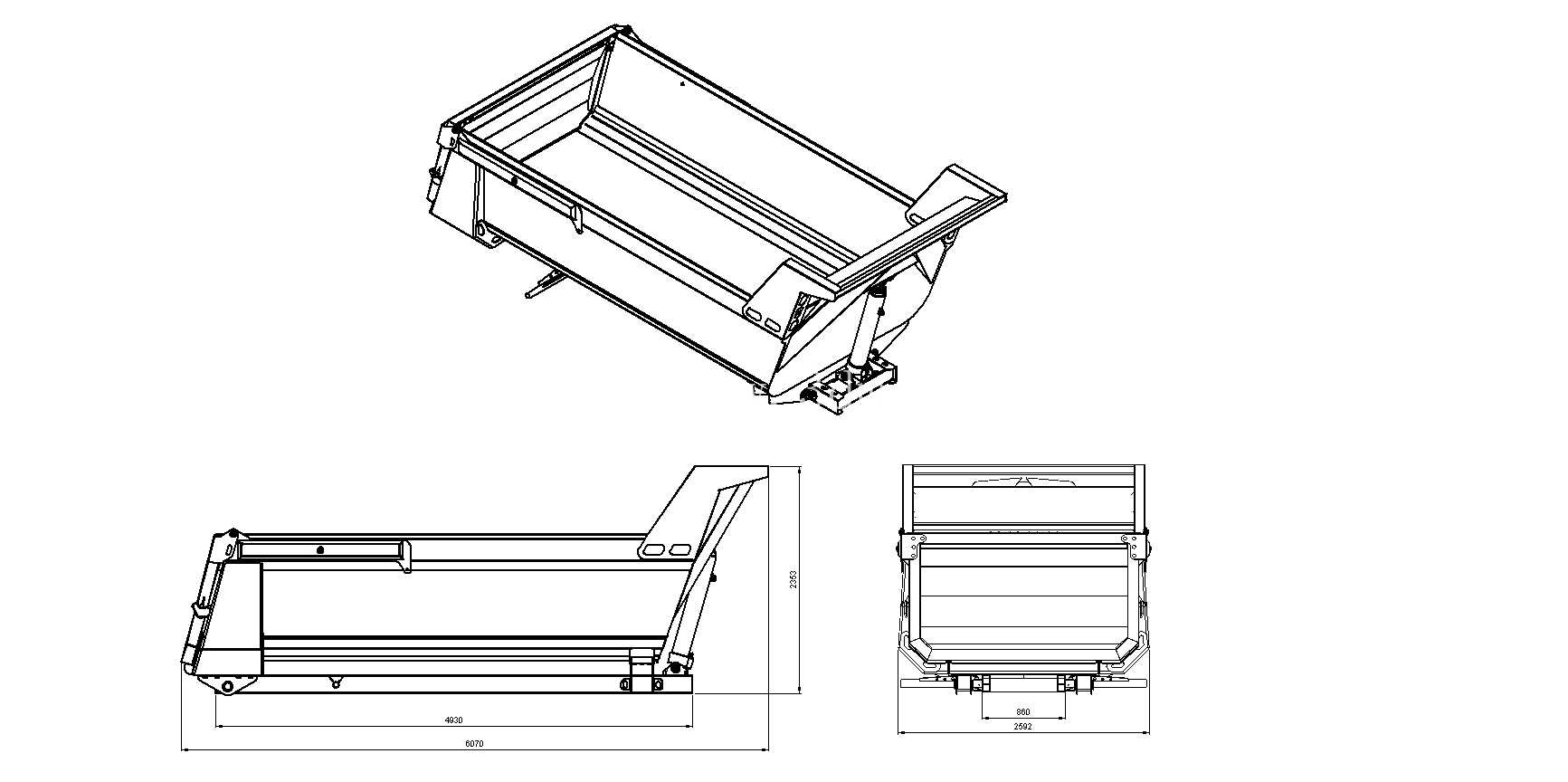

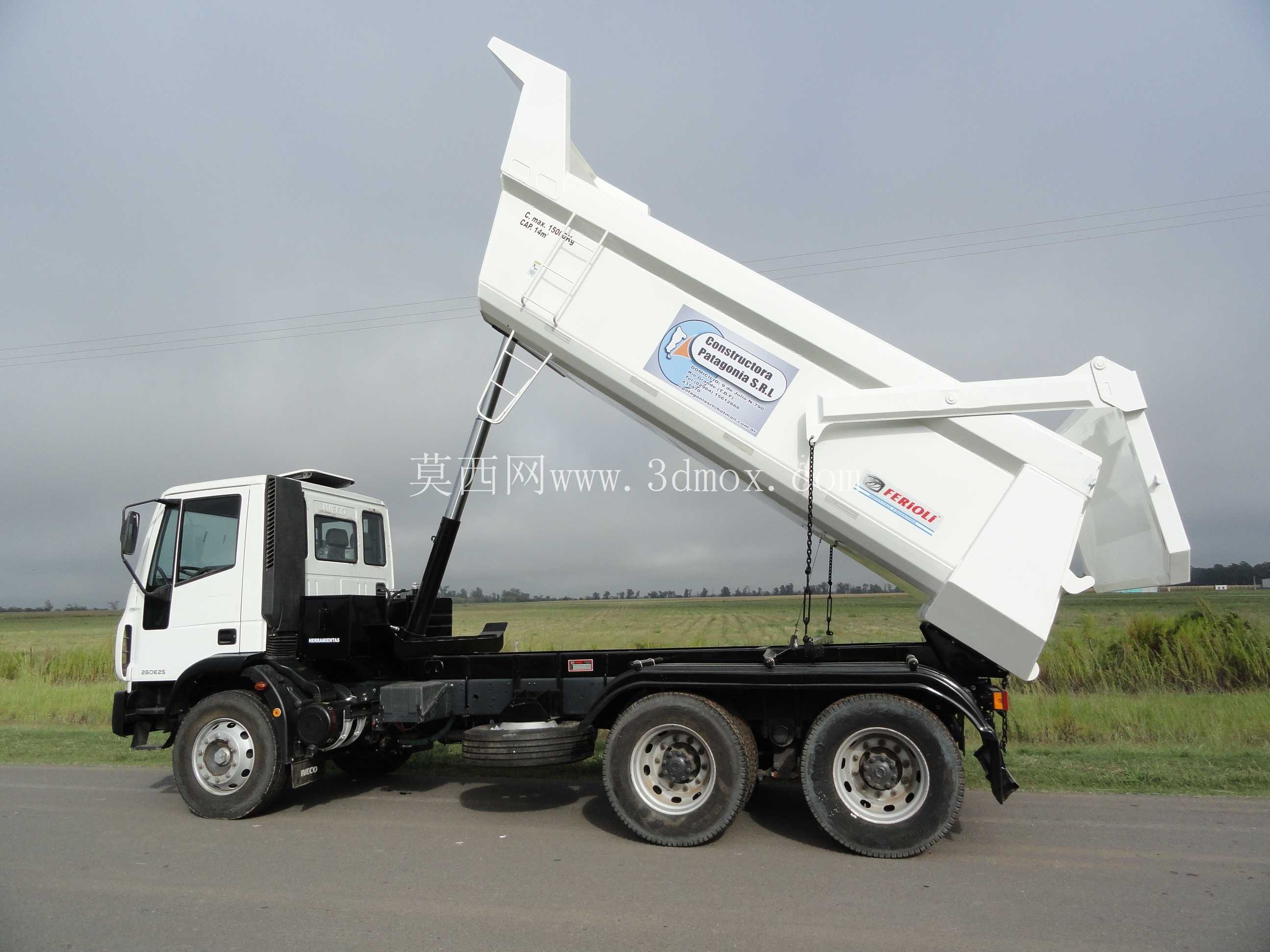

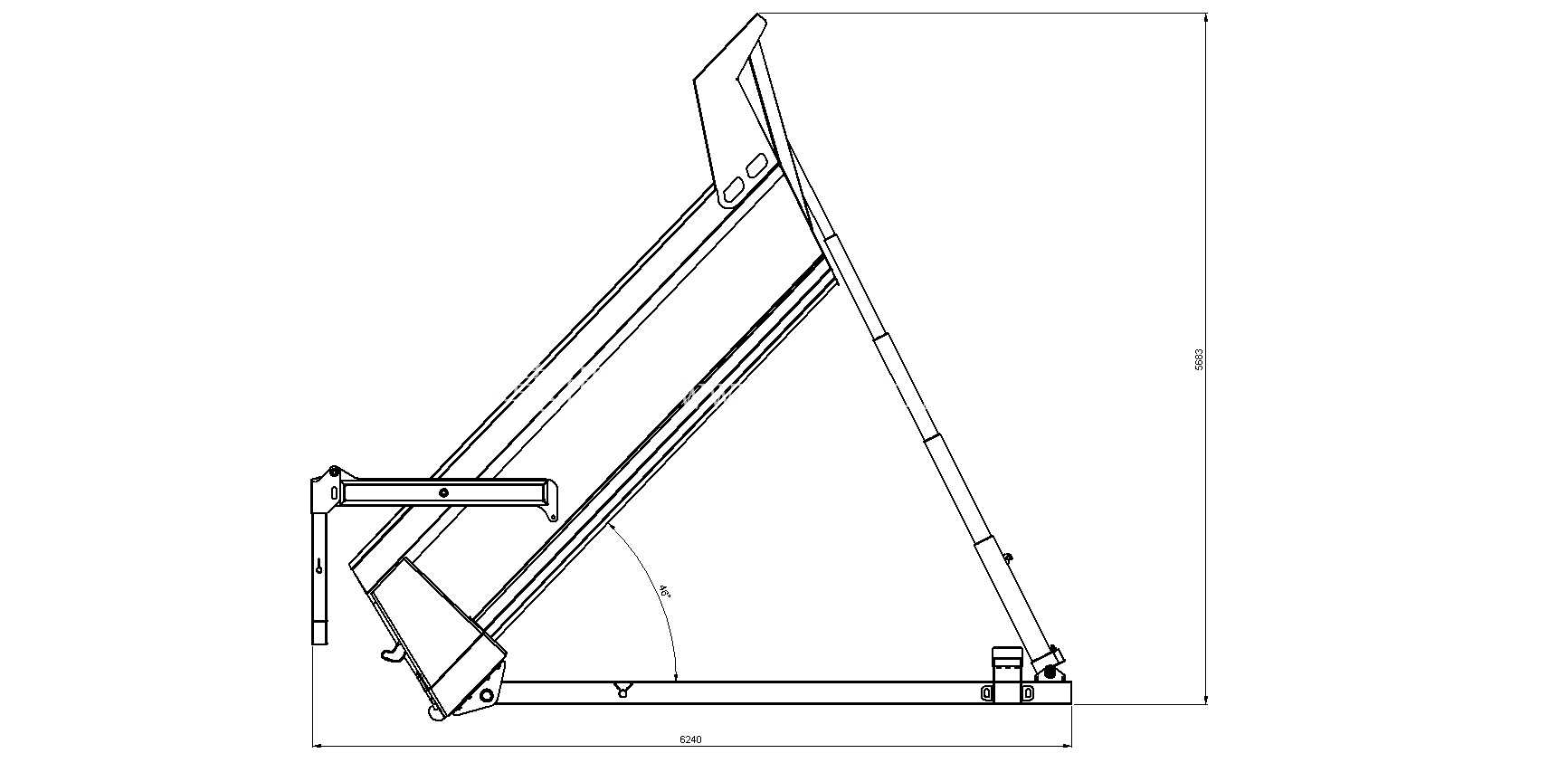

从安装边界来看，这款货箱适配重型自卸车底盘的副梁安装位，箱体底部的纵梁间距与底盘副梁的安装孔位完全对应，不需要额外做转接支架，纵梁采用变截面设计，在靠近举升铰接点的尾部区域纵梁高度更高，对应举升时受力最大的位置，前部纵梁高度适当降低，控制整体整备重量。货箱内部的长宽尺寸经过优化，14立方的容积刚好匹配常规后翻举升机构的最大举升角度，不会因为箱体过长造成举升时重心偏移过大，举升卸料时的最大仰角下，箱内的岩石可以完全靠自重滑出，不会出现粘箱、积料的情况，哪怕是湿度较大的岩土混合物料，也能一次性卸净。

针对岩石运输的特殊需求，箱体尾部的尾门采用全宽式铰接设计，尾门的锁紧机构布置在箱体两侧下部，避开物料卸料时的冲击路径，防止大块岩石砸坏锁紧装置，尾门与箱体贴合的边缘做了阶梯式止口，减少运输途中碎石撒漏。箱体的所有焊接位置都采用连续满焊工艺，尤其是底板与侧箱板的连接角位，做了圆弧过渡处理，避免直角位置应力集中，同时也防止小块岩石卡在角缝里。日常作业中，这类货箱不需要做额外的内衬改装，出厂状态的耐磨层就能满足日均20次以上装卸循环的磨耗要求，相比普通渣土货箱，针对岩石工况的结构优化能减少60%以上的箱板变形、磨穿故障，降低矿区作业的维保频次。在三维建模过程中，所有板件的折弯半径、焊接预留量都严格对应实际加工工艺，每个安装孔位的位置精度都控制在装配公差范围内，结构件的加强筋布置完全贴合受力仿真结果，没有冗余的结构重量，也没有受力薄弱点，不管是用于结构教学、改装参考还是新车型开发的方案验证，都能直接对应实际生产的工艺要求。
