三站式轨道装卸料热处理炉设备

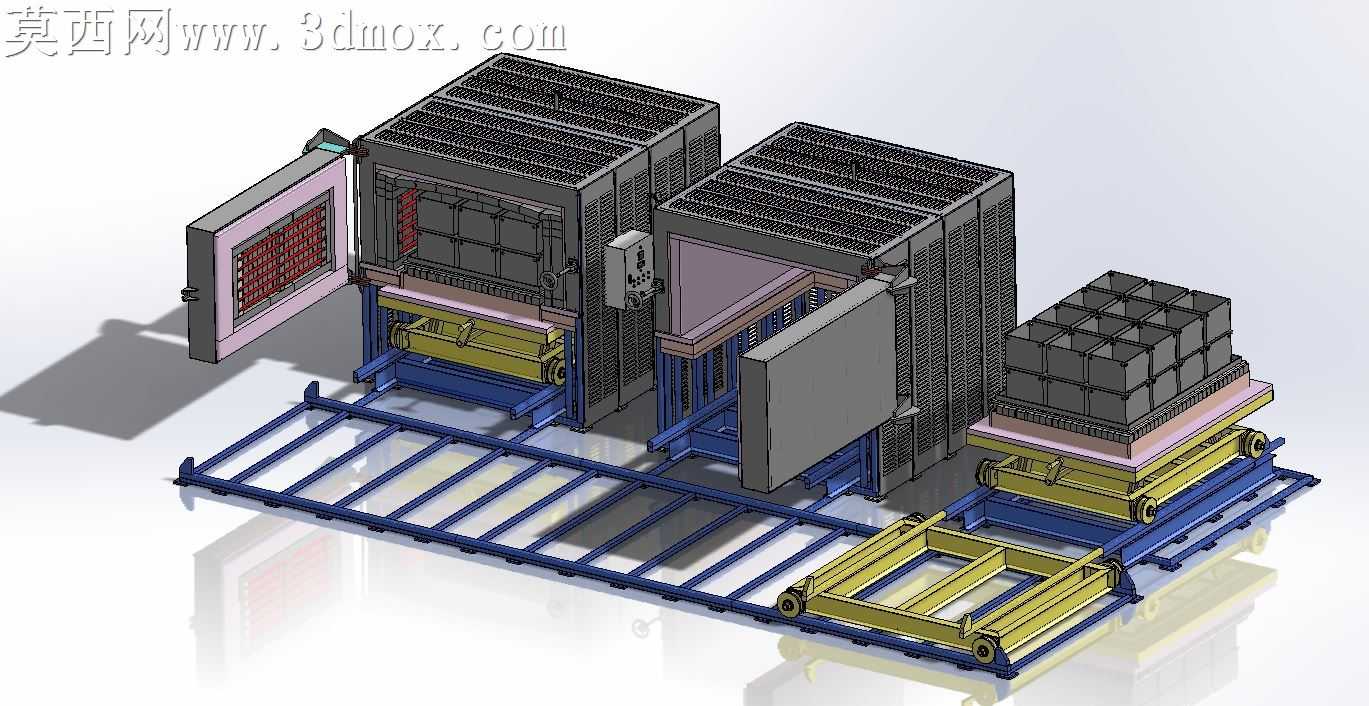

本模型为三站联动式轨道热处理生产线，采用三维参数化建模完成整体装配设计，建模过程中严格遵循工业热处理设备的实际尺寸比例与装配逻辑，对每一处结构细节做了还原处理。渲染阶段采用哑光金属材质搭配工业设备常用的蓝、黄、灰配色方案，炉体外壳做了格栅散热结构的纹理表现，炉门内侧的加热绝缘模块做了分色材质区分，轨道输送架做了金属烤漆质感处理，料盘堆叠的工件做了哑光铸铁材质表现，整体渲染效果清晰展现各部件的装配关系与功能分区。结构设计上，整套系统沿纵向轨道排布三个功能站位：第一站为硬化加热炉，采用侧开式密封炉门结构，炉腔内部设置分层加热模块与绝缘衬层，炉体外部集成电气控制箱体；第二站为冷却柜，与硬化炉结构尺寸匹配，可承接加热完成后的工件做冷却处理；第三站为轨道卸料工位，配置可沿主轨道横向移动的转运料架，料架采用辊轮输送结构，可承载堆叠的工件料盘完成工位转运。设计思路围绕连续化热处理作业需求展开，采用统一的轨道基准实现三个站位的工件自动流转，避免人工转运的高温作业风险，炉体与冷却柜均采用同规格的框架式外壳结构，降低生产制造的零件通用成本，轨道底座采用长型材拼接结构，保证整套设备安装后的水平精度，转运料架的行走轮与轨道做了限位配合设计，防止转运过程中出现偏移脱轨问题，炉门的开合铰接结构做了细节还原，可直观展示炉门开启后的内部腔室布局，料盘采用模块化堆叠设计，可适配不同规格的工件装夹需求，整套模型完整还原了连续热处理生产线的作业流程与结构组成，可作为热处理设备设计、产线布局规划的参考三维模型。
