费斯托VN-10-H款真空发生器三维建模作品

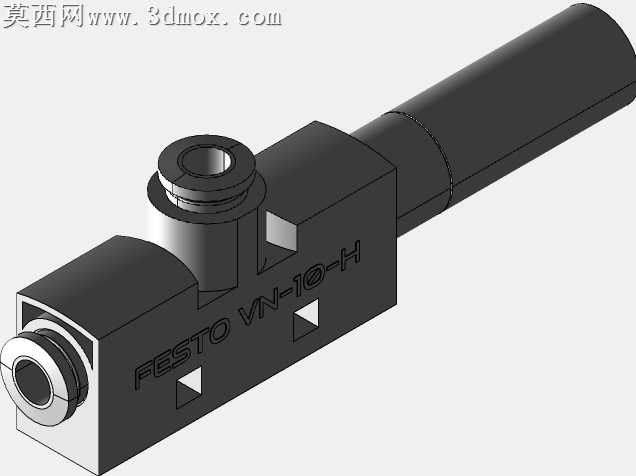

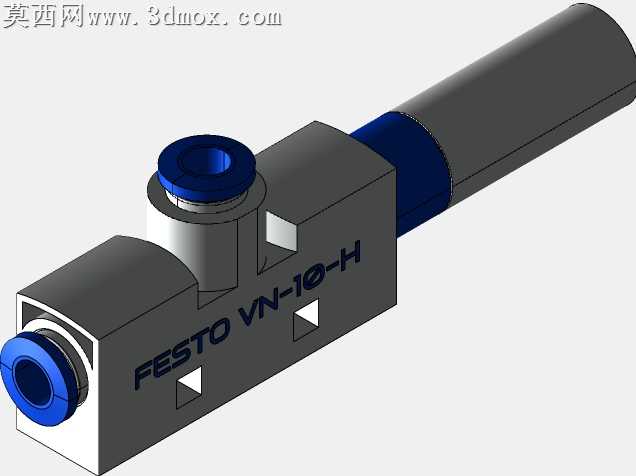

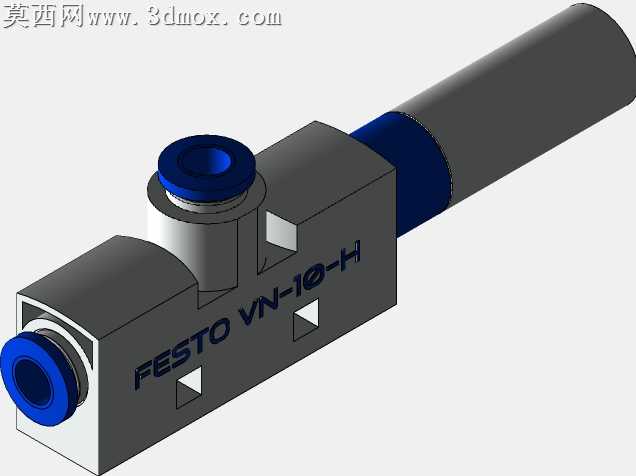

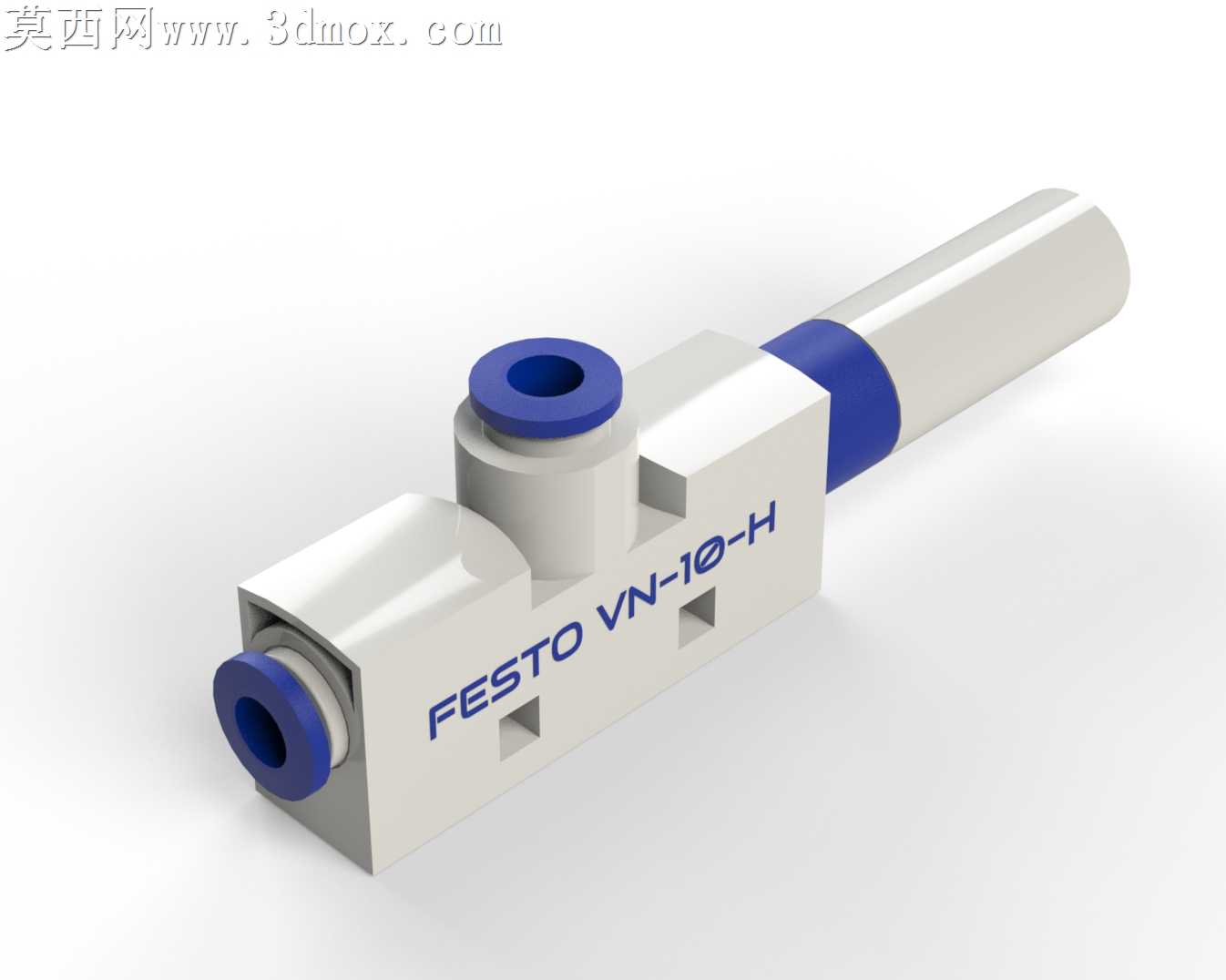

本次建模的真空发生器为费斯托经典VN-10-H系列产品，建模过程以实物测绘参数为基准，在SolidWorks平台完成全参数化结构搭建，首先对主体基座进行特征建模，通过拉伸、切除、倒角等基础特征构建出长方体主基体的轮廓，精准还原基体上的安装定位槽、接口沉孔等细节结构，保证各安装位的尺寸公差与实物一致。针对两端的快插接口结构，单独建模了蓝色快插接头的卡接结构、密封环槽细节，还原快插接头与主体基座的装配间隙，通过同轴度配合约束保证接口与主体流道的同心度，避免虚拟装配中出现流道错位的问题。侧面的真空输出接口同样还原了快插结构的细节，接口处的蓝色密封圈、卡簧卡位结构都做了精细化建模，还原实物快插接头的装配逻辑。主体表面的品牌标识采用包覆特征完成，将FESTO与型号字样精准映射到基体侧面的指定位置，还原丝印标识的视觉效果。材质配置阶段，主体基座赋予哑光乳白色工程塑料材质，调整材质的粗糙度、反光度参数还原PA66材质的哑光质感，两端及侧部的快插接头赋予深蓝色硬质塑料材质，调整材质的轻微反光特性，区分不同部件的材质差异，金属嵌件部分赋予哑光金属材质，还原内部金属构件的质感。渲染阶段采用工作室光照环境，添加柔和的环境光与主辅光源，调整阴影的柔和度，避免生硬阴影遮挡产品结构细节，通过多角度渲染展示产品的整体外观、接口布局、结构细节。建模过程中同步构建了内部的文丘里流道结构，还原真空发生器的核心工作流道形态，保证内部结构与外部接口的连通性，可用于气动回路的虚拟仿真验证，整体模型装配关系清晰，各部件可单独拆解用于装配工艺演示，模型细节还原度高，可用于气动系统设计选型展示、教学演示、产品宣传渲染等多种场景，建模过程严格遵循实物的尺寸比例，无结构变形、比例失调问题，各特征的倒角、圆角细节都与实物保持一致，还原工业产品的精密质感。
